SMT 钢网 网板设计

1.目的本规范规定了本公司钢网外形，钢网标识，制作钢网使用的材料，钢网焊盘开口的工艺要求。

2.适用范围本规范适用于钢网的设计和制作。

3.定义钢网：亦称模板，是SMT印刷工序中，用来漏印焊膏或胶水的平板模具。

MARK点：为便于印刷时钢网和PCB准确对位设计的光学定位点。

4.详细内容4.1材料和制作方法4.1.1网框材料钢网边框材料可选用空心铝框或实心铝框，网框边长根据PCB尺寸设定，网框的厚度为40±3mm.网框底部应平整，不平整度不可超过1.5mm。

外协用网框规格，由工程师外协厂家商讨决定。

4.1.2钢片材料钢片材料优选不锈钢板，其厚度为0.08-0.3(4-12MI1)o4.1.3张网用的胶布，胶水在钢网的底部，使用铝胶布覆盖钢片与丝网结合部位以及网框部分。

在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必需用强度足够的胶水填充，所用的胶水应不与清洗钢网用的清洗溶剂起化学反应。

4.1.4钢网制作方法a一般采用激光切割的方法，切割后使用电抛光降低孔壁粗糙度。

b胶水钢网开口采用蚀刻开口法。

4.2钢网外形及标识的要求4.2.1外形图变更日期变更版本变更内容称文名页次第2页，共2页4.2.2 钢网外形尺寸（单位：mm ）要求:钢网类型 网框尺寸A 钢片尺寸B 胶布粘贴宽度C 网框厚度D 可印刷范围 小钢网 800*750±5 640*590±5 40±5 40*30+3 620*570+5 标准钢网 1000*750±5 840*590±5 40±5 40*30±3 820*570±5 大钢网1500*750±51340*590±540+540*30±31320*570±5侧视图标签、 T 面1J ________图二、钢片4.2.3 PCB 居中要求PCB 中心，钢片中心，钢网外框中心需重合，钢网制作中三者中心距最大值不超过3mm 。

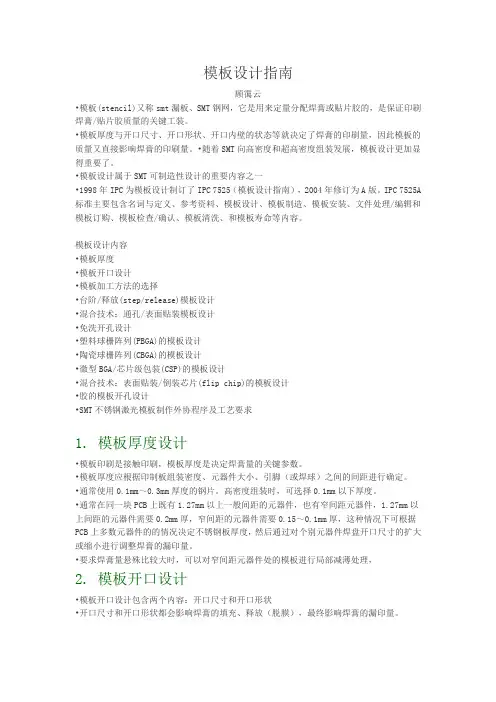

经典完整SMT钢网开孔设计指南(参照IPC-7525A)XXX GuidelinesStencil。

also known as SMT stencil or SMT XXX。

XXX XXX (SMT) assembly。

The quality of the stencil directly affects the amount of solder paste printed and。

therefore。

the quality of the SMT assembly。

As SMT moves towards high and ultra-high density assembly。

XXX.XXX design is one of the XXX design。

In 1998.IPC established IPC7525.which is a XXX。

In 2004.it was revised as IPC7525A。

The IPC7525A standard includes terminology and ns。

reference materials。

stencil design。

stencil manufacturing。

XXX。

XXX。

XXX。

stencil cleaning。

and stencil life.XXXStencil ThicknessXXXChoice of Stencil Processing MethodStep/Release Stencil DesignMixed Technology: XXX-hole/Surface Mount XXXNo-clean Opening DesignPlastic Ball Grid Array (PBGA) Stencil DesignXXX (CBGA) Stencil DesignMicro BGA/Chip Scale Package (CSP) Stencil Design Mixed Technology: XXX Mount/Flip Chip Stencil Design XXX XXXSMT Stainless XXX Requirements1.XXXStencil printing is a contact printing process。

SMT钢网设计最全基础知识培训SMT（Surface Mount Technology）钢网是SMT贴片生产过程中的关键工具之一，用于在电路板上涂覆焊膏，帮助实现元器件的精准贴装。

钢网设计的好坏直接影响到贴片质量和生产效率，因此，深入了解SMT钢网的基础知识对于工程师和操作人员都非常重要。

1.SMT钢网的作用2.SMT钢网的结构3.钢网孔洞的设计原则钢网上孔洞的设计需要考虑到焊膏的流动性和均匀性。

一般来说，孔洞的形状可以是圆形、方形和六角形等，其选择应根据实际需求和工艺要求。

此外，孔洞的大小也需要考虑，过小会导致焊膏流动不畅，过大会导致焊膏分布不均匀。

4.钢网丝径和网目的选择钢网丝径和网目的选择也是设计钢网时需要考虑的关键因素。

丝径的大小直接关系到焊膏的流动性，丝径过大会导致焊膏分布不均匀，丝径过小则会影响焊膏的流动。

网目的选择主要根据元器件封装的要求来确定，不同的元器件封装要求不同的焊盘数量。

5.钢网的厚度和材质选择钢网一般使用不锈钢材质制作，其厚度通常在0.08mm至0.2mm之间。

厚度的选择也需根据实际需求，过薄会影响钢网的稳定性，过厚则会增加焊膏的用量。

6.钢网的光刻工艺钢网的制作需要使用光刻工艺。

通过光刻工艺可以将CAD设计的钢网图案转移到钢网上。

这个过程主要包括涂胶、曝光、显影、洗净等步骤。

总结起来，SMT钢网的设计需要考虑到孔洞的形状、大小，丝径和网目的选择，钢网的厚度和材质等因素。

同时，钢网的制作需要使用光刻工艺，通过严密的流程进行。

准确理解和掌握这些基础知识，对于SMT钢网的设计和生产至关重要，能够提高贴片质量和生产效率。

SMT钢网制作要求—范文一．网框选择使用与印刷机对应的相应规格型材的银白色铝框，常用网框有以下几种：1.大小：736×736mm，边框：宽40×厚40mm2.大小：580×580mm3.大小：370×470mm二．绷网先用细砂纸将钢片表面粗化处理并打磨钢片边缘，再进行绷网。

绷网用材料为不锈钢钢丝，使钢网与网框处于电导通状态，便于生产时板上静电的释放；钢网丝目数应不低于100目，其最小屈服张力应不低于45N。

绷网完成后，在钢网的正面，钢片与丝网结合部位及丝网与网框结合部位，必需用强度足够的胶水填充。

所用的胶水不应与清洗钢网用的清洗溶剂（工业酒精、二甲苯、丙酮等）起化学反应。

三．钢片为保证钢网有足够的张力和良好的平整度，所做钢片距外框内侧应保留有25mm 的距离。

建议根据不同的元件选择相应的钢片厚度，主要依据最小开孔和最小间距为考虑，详见下表或可根据公式进行计算得出：若焊盘尺寸L＞5W 时，则依据宽厚比确定钢片的厚度：W／T≥1.5若焊盘呈正方形或圆形，则依据面积比确定钢片的厚度：L×W/[2T(L+W)]≥0.66元件对应钢片厚度表四．字符为方便公司与供应商沟通，应在钢片和网框上附上以下字符（特殊要求除外）（应该加上流扳方向以及上钢网方向）MODEL：（产品型号）P/C:（供应商制作型号）T:（钢片厚度）DATE：（生产日期）QA：检验员标识区：刻钢网厂家LOGO、要求字符等俯视图侧视图六．开孔方式说明：以下开孔方式仅包含常见典型零件，若碰到以下规范中未提及之焊盘类型，可参考元件焊盘外形类似之开孔设计方案制作。

6.1 锡膏制程中钢网开孔方式：此钢网开孔方式满足大部分产品达到最佳锡膏释放效果的要求，所有开孔方式试用于有铅制程，如有特殊要求应按要求制作。

a.CHIP 料元件封装为0402/0603/0805 元件开孔如下图（按焊盘100％开孔；0603 内距保持0.65）：封装为0805 以上(不含0805)chip 元件开孔如下图（进行防锡珠设计）：0402/0603/0805 元件开孔方式0805 以上元件开孔贴片磁芯电感焊盘如下，钢网开孔方式（进行外延设计）：焊盘小于3mm×4mm 时，钢板开孔方式；（焊盘大于3mm×4mm 时，钢网开孔方式详见第8 条）二极管钢网开孔方式：（外扩0.1mm-0.2mm，内间距保持不变）钽电容按100％（外扩0.2mm，内间距保持不变）备注：大CHIP 料无法分类的内距保持不变，全部开1/3 梯形防锡珠（详细开孔方式见0805以上零件防锡珠开孔设计）。

SMT钢网设计规范SMT（Surface Mount Technology）钢网是电子制造中常用的一种工具，用于电子元件的贴装和焊接过程中的涂锡。

钢网的设计规范对于保证电子产品的质量和生产效率起着重要的作用。

以下是SMT钢网设计规范的主要内容：1.尺寸规格：- 钢网的尺寸应与PCB板的尺寸相匹配。

一般情况下，钢网的大小应大于PCB板的1-2cm，并留有足够的边距以便于夹持和安装。

- 钢网的厚度通常为0.1-0.3mm，根据实际需要进行选择。

-钢网的方孔尺寸应与元件的引脚间距相匹配，确保元件正确而稳定地贴装在PCB板上。

2.线网布局：-钢网的布线应考虑到焊接需求和生产效率。

一般来说，焊盘较多的地方可以设计较多的钢网支撑，以提高稳定性和焊接质量。

-钢网布线时要注意避免过于密集或过于稀疏的情况，以保证钢网的稳定性和过孔的质量。

3.焊膏开孔：-钢网的开孔尺寸和形状应与元件引脚的大小和形状相匹配。

一般来说，焊膏开孔的直径要略大于元件引脚的直径，以确保焊膏能够充分涂覆在引脚上。

-开孔的形状可以根据元件引脚的形状进行设计，常见的有圆形、长方形等。

4.钢网支撑：-钢网应有足够的支撑以保持稳定。

支撑的设计应考虑到钢网的尺寸和内部孔的位置。

一般来说，支撑应均匀分布在钢网的四周和内部，避免过于集中或过于稀疏。

-支撑的宽度和高度应根据实际情况进行选择，以保持钢网的平整度和稳定性。

5.信息标识：-钢网上应标注清晰的信息，方便操作人员使用和管理。

标注的内容可以包括钢网的尺寸、厚度、生产日期、序列号等。

-标识应采用耐磨、耐腐蚀的材料，并放置在钢网上不易受损或容易找到的位置。

总之，SMT钢网设计规范是保证电子产品质量和生产效率的重要环节。

通过合理的尺寸规格、线网布局、焊膏开孔、钢网支撑和信息标识，可以有效提高贴装和焊接过程的稳定性和一致性，确保电子产品的质量和生产效果。

SMT钢网设计与质量控制方法简介1.绷网采用红胶+铝带方式，在铝框与胶粘接处，须均匀刮上一层保护漆。

同时，为保证网板有足够的张力和良好的平整度，建议不锈钢板距网框内侧保留25mm-50mm。

2、网框框架尺寸根据印刷机的要求而定，以DEK265和MPM UP 3000机型为例，框架尺寸为29ˊ29ˊ，采用铝合金，框架型材规格为1.5ˊ1.5ˊ。

3、基准点根据PCB资料提供的大小及形状按1：1方式开口，并在印刷反面刻半透。

在对应坐标处，整块PCB至少开两个基准点。

4、开口要求（1）位置及尺寸确保较高开口精度，严格按规定开口方式开口。

（2）独立开口尺寸不能太大，宽度不能大于2mm，焊盘尺寸大于2mm 的中间需架0.4mm的桥，以免影响网板强度。

（3）开口区域必须居中。

5、字符为方便生产，建议在网板左下角或右下角刻上下面的字符：Model;T;Date;网板制作公司名称。

6、网板厚度为保证焊膏印刷量和焊接质量，网板表面平滑均匀，厚度均匀，网板厚度参照以上表格，网板厚度应以满足最细间距QFP BGA为前提。

如PCB上有0.5mmQFP和CHIP 0402元件，网板厚度0.12mm;如PCB上有0.5mmQFP和CHIP 0603以上元件，网板厚度0.15mm;二、钢网网孔开口形状及尺寸要求1、总原则依据IPC-7525钢网设计指南要求，为保证锡膏能顺畅地从网板开孔中释放到PCB焊盘上，在网板的开孔方面，主要依赖于三个因素：1、)面积比/宽厚比面积比>0.662、)网孔孔壁光滑。

尤其是对于间距小于0.5mm的QFP和CSP，制作过程中要求供应商作电抛光处理。

3、)以印刷面为上面，网孔下开口应比上开口宽0.01mm或0.02mm，即开口成倒锥形，便于焊膏不效释放，同时可减少网板清洁次数。

通常情况下，SMT元件其网板开口尺寸和形状与焊盘一致，按1：1方式开口。

特殊情况下，一些特别SMT元件，其网板开口尺寸和形状有特别规定。

SMT钢网、网板设计简介在表面贴装技术（SMT）领域，钢网和网板是两个关键的组成部分。

钢网用于印刷焊膏，而网板则用于支撑和保护电子元件。

本文将详细介绍SMT钢网和网板的设计过程，包括设计要点、工艺参数和注意事项。

设计要点钢网设计钢网设计是确保焊膏正确印刷到PCB上的重要步骤。

以下是一些钢网设计的要点：1.孔径选择: 孔径的选择要根据焊膏的粘度和电子元件的封装密度进行。

一般来说，焊膏的粘度较高时，孔径应该较大，以确保能够顺利流过孔径；而电子元件封装越密集，孔径应更小。

2.网框尺寸: 网框尺寸要与PCB尺寸相匹配，以确保钢网能够完全覆盖焊膏印刷区域。

一般来说，网框的尺寸应大于PCB的尺寸，留出一定的余量。

3.网眼数量和布局: 网眼数量和布局也是需要考虑的因素。

通常，为了确保焊膏能够均匀印刷，网眼的数量应足够且均匀分布在整个钢网上。

网板设计网板是支撑和保护电子元件的重要组成部分。

以下是一些网板设计的要点：1.材料选择: 网板的材料选择要考虑刚性、导电性和耐热性。

常见的网板材料包括不锈钢和镍钛合金。

这些材料可以提供足够的刚性，并且具有良好的导电性能和耐高温能力。

2.开孔设计: 网板上的开孔设计要考虑到元件的布局和尺寸。

通常，开孔的位置和数量要与PCB上的元件一一对应，并且尺寸要稍微大一些，以便元件能够顺利通过。

3.边框设计: 网板的边框设计要考虑到安装和固定的需要。

一般来说，网板的边框应足够宽，以便于夹持和固定。

此外，边框上还可以添加一些标记或指示，方便组装操作。

工艺参数在SMT钢网和网板设计过程中，还需要设定一些工艺参数。

以下是一些常见的工艺参数：1.钢网厚度: 钢网的厚度影响焊膏的印刷效果。

一般来说，钢网的厚度应根据焊膏的粘度和元件的封装密度选择。

2.网框材料: 网框材料通常选择铝合金或不锈钢。

不锈钢更常用，因为它具有良好的刚性和导电性能。

3.网眼尺寸: 网眼尺寸要根据焊膏的颗粒大小选择。

网眼尺寸太大会导致焊膏流失，太小则可能造成堵塞。

SMT钢网厚度及开口标准版本:ASMT钢网厚度及开口标准第 1 页共 6 页 0.0 引言在SMT装联工艺技术中，印刷站位是第一环节，也是极其重要的一个环节。

印刷质量的好坏会直接影响到SMT焊接直通率的高低，在实际生产过程中，我们发现60%—70%的焊接缺陷与印刷质量有关。

因此，有必要对印刷工艺的各个方面进行研究。

在影响印刷工艺参数的各个方面中，网板的设计又起着举足轻重的作用。

1.0 目的规范SMT车间的钢网厚度及开孔标准，保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证，从而提升整体的焊接质量水平。

2.0 适用范围用于制造部SMT车间钢网厚度及开孔标准工作指引。

3.0 工作指引3.1 制造工艺和成本的选用原则3.1.1根据生产订单性质决定钢网的制造工艺，一般情况下，研发部门首次打样或试制阶段的钢网，在印刷精度可以保证的前提下，可以采用化学蚀刻工艺(节省成本)，但此种工艺已经严重落后，通常开孔的尺寸误差为1mil，且印刷容易堵塞钢网，已逐渐被淘汰(元件间距必须大于25 mil(0.635mm)以上)。

小批量和大批量生产用的钢网，优先采用激光切割+电抛光工艺，此种工艺加工精度高，开孔尺寸误差大约为0.3~0.5mil，定位精度小于0.12mil，且有良好的倒模效应，适用元件间距在20 mil(0.5mm)或以下，加工成本较适中，生产工艺已很成熟。

电铸成型工艺因为成本过高，通常用于细间距和超细间距元件的印刷。

3.1.2根据PCB板型的大小和印刷机型号，决定所开钢网尺寸的大小，PCB的长度X宽度超过250mmX200mm时，一般采用736mm×736mm(适用于DEK 265和MPM等机型)，小于上述情况，而且无0.5以下的细间距引脚和0603以下CHIP的电路板，可以采用420mm×520mm 或 550mmX650mm(适用于半自动印刷机和手动印刷台)。

3.1.3 常用钢网的尺寸型号如下表:钢网尺寸(单位) 370×470mm 420X520mm 500X600mm 550X650mm 23”X23” 29”X29”松下/GKG DEK/MPM 适用机型手动手动/半自动手动/半自动半自动自动自动框架中空型材尺寸铝合金铝合金铝合金铝合金铝合金铝合金 (mm) 20X20 20X30 20X30 20X30 30X30 40X403.1.4绷网方式:采用红胶+铝胶带方式，在铝框与铝胶粘接处，须均匀刮上一层保护漆。
