【可直接使用】单片机指令表(最全).doc

引言概述：单片机指令是嵌入式系统设计中至关重要的一部分，它们定义了单片机的功能和操作。

本文是单片机指令大全系列的第二部分，旨在提供更多全面的单片机指令信息，帮助读者更好地理解和应用单片机指令。

正文内容：一、移位指令1.逻辑左移指令:将操作数的每一位向左移动一位，并且最低位填充0。

2.逻辑右移指令:将操作数的每一位向右移动一位，并且最高位填充0。

3.算术右移指令:将操作数的每一位向右移动一位，并且最高位保持不变。

4.循环左移指令:将操作数的每一位向左循环移动一位，即最高位移动到最低位。

5.循环右移指令:将操作数的每一位向右循环移动一位，即最低位移动到最高位。

二、逻辑运算指令1.逻辑与指令:对操作数进行逻辑与运算，将两个二进制数对应位上的值进行逻辑与操作。

2.逻辑或指令:对操作数进行逻辑或运算，将两个二进制数对应位上的值进行逻辑或操作。

3.逻辑非指令:对操作数进行逻辑非运算，将二进制数的每一位取反。

4.逻辑异或指令:对操作数进行逻辑异或运算，将两个二进制数对应位上的值进行逻辑异或操作。

5.逻辑移位指令:将操作数进行逻辑左移或右移。

三、算术运算指令1.加法指令:对操作数进行加法运算，并将运算结果保存到指定的寄存器或存储器中。

2.减法指令:对操作数进行减法运算，并将运算结果保存到指定的寄存器或存储器中。

3.乘法指令:对操作数进行乘法运算，并将运算结果保存到指定的寄存器或存储器中。

4.除法指令:对操作数进行除法运算，并将运算结果保存到指定的寄存器或存储器中。

5.移位指令:对操作数进行移位运算，包括算术左移、算术右移、循环左移和循环右移。

四、输入输出指令1.读取输入指令:从指定的输入设备读取数据，并将数据保存到指定的寄存器或存储器中。

2.输出显示指令:将指定的数据从寄存器或存储器中读取，并显示到指定的输出设备上。

3.端口输入指令:从指定的端口读取数据，并将数据保存到指定的寄存器或存储器中。

4.端口输出指令:将指定的数据从寄存器或存储器中读取，并输出到指定的端口上。

单片机指令以A开头的指令有18条，分别为：7、ADDC A，direct指令名称：直接寻址带进位加法指令指令代码：35H指令功能：累加器内容、内部RAM低128单元或专用寄存器内1、ACALL addr11容与进位位加指令名称：绝对调用指令操作内容：A←(A)+(direct)+(C)指令代码：A10 A9 A8 10001 A7 A6 A5 A4 A3 A2 A1 A0字节数：2 指令功能：构造目的地址，进行子程序调用。

其方法是以指令提机器周期：1影响标志位：C，11供的11位地址(al0～a0)，取代PC的低位，PC的高5位不变。

AC，OV操作内容：SP←(SP)+1PC←(PC)+2 8、ADDC A，＠RiSP←(SP)+10 ～(SP)←(PC)7指令名称：间接寻址带进位加法指令指令代码：36H～37H0 ～～0←addrl0 (SP)←(PC)15～8 PC10指令功能：累加器内容, 内部RAM低128单元内容及进位位相加操作内容：A←(A)+((Ri))+(C)2 字节数：机器周期：2，i＝0，1字节数：1 机器周期：位，使用说明：由于指令只给出子程序入口地址的低11因此调用1影响标志位：C，AC，OV范围是2KB。

9、ADDC A，、2ADD A，Rn#data指令名称：立即数带进位加法指令2FH指令代码：28H～指令代码：34H指令名称：寄存器加法指令指令功能：累加器内容、立即数及进位位相加指令功能：累加器内容与寄存器内容相加操作内容：A←(A)+(Rn)操作内容：，nA←(A)+data+(C) ＝0～7字节数：机器周期；12 机器周期：1字节数：1影响标志位：C影响标志位：，AC，C，AC，OVOV10、AJMP addr11 ADD A3、，direct指令名称：绝对转移指令指令代码：25H指令名称：直接寻址加法指令指令代码：RAM指令功能：累加器内容与内部单元或专用寄存器内容相加A10 A9 A8 1 0 0 0 1 A7 A6 A5 A4 A3 A2 A1 A0 指令功能：构造目的地址，实现程序转移。

单片机指令大全数据传递指令：（3）以直接地址为目的操作数的指令MOV direct,A例：MOV 20H,AMOV direct,Rn MOV 20H,R1MOV direct1,direct2 MOV 20H,30HMOV direct,@Ri MOV 20H,@R1MOV direct,#data MOV 20H,#34H（4）以间接地址为目的操作数的指令MOV @Ri,A 例：MOV @R0,AMOV @Ri,direct MOV @R1,20HMOV @Ri,#data MOV @R0,#34H（5）十六位数的传递指令MOV DPTR，#data168051是一种8位机，这是唯一的一条16位立即数传递指令，其功能是将一个16位的立即数送入DPTR中去。

其中高8位送入DPH，低8位送入DPL。

例：MOV DPTR，#1234H，则执行完了之后DPH中的值为12H，DPL中的值为34H。

反之，如果我们分别向DPH，DPL送数，则结果也一样。

如有下面两条指令：MOV DPH，#35H，MOV DPL，#12H。

则就相当于执行了MOV DPTR，#3512H。

单片机的累加器A与片外RAM之间的数据传递类指令MOVX A,@RiMOVX @Ri,AMOVX A,@DPTRMOVX @DPTR,A说明：1）在51系列单片机中，与外部存储器RAM打交道的只能是A累加器。

所有需要传送入外部RAM的数据必需要通过A送去，而所有要读入的外部RAM中的数据也必需通过A 读入。

在此我们能看出内外部RAM的区别了，内部RAM间能直接进行数据的传递，而外部则不行，比如，要将外部R AM中某一单元（设为0100H单元的数据）送入另一个单元（设为0200H单元），也必须先将0100H单元中的内容读入A，然后再传送到0200H单元中去。

要读或写外部的RAM，当然也必须要知道RAM的地址，在后两条单片机指令中，地址是被直接放在DPTR中的。

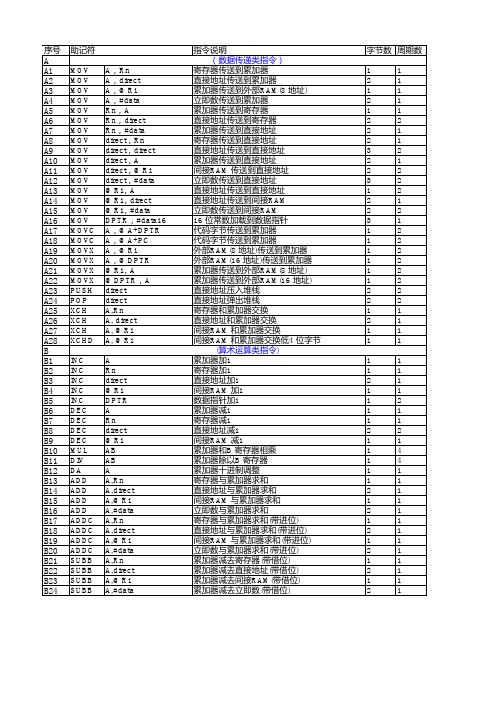

单片机指令大全
指令格式功能简述字节数周期一、数据传送类指令
MOV A， Rn 寄存器送累加器 1 1 MOV Rn，A 累加器送寄存器 1 1 MOV A ，＠Ri 内部RAM单元送累加器 1 1 MOV ＠Ri ，A 累加器送内部RAM单元 1 1 MOV A ，#data 立即数送累加器 2 1 MOV A ，direct 直接寻址单元送累加器 2 1 MOV direct ，A 累加器送直接寻址单元 2 1 MOV Rn，#data 立即数送寄存器 2 1 MOV direct ，#data 立即数送直接寻址单元 3 2 MOV ＠Ri ，#data 立即数送内部RAM单元 2 1 MOV direct ，Rn 寄存器送直接寻址单元 2 2 MOV Rn ，direct 直接寻址单元送寄存器 2 2 MOV direct ，＠Ri 内部RAM单元送直接寻址单元 2 2 MOV ＠Ri ，direct 直接寻址单元送内部RAM单元 2 2 MOV direct2，direct1 直接寻址单元送直接寻址单元 3 2 MOV DPTR ，#data16 16位立即数送数据指
针 3 2
MOVX A ，＠Ri 外部RAM单元送累加器(8位地
址) 1 2。

单片机指令大全（一）引言概述：本文是关于单片机指令的大全，主要介绍了单片机指令的基本概念和应用。

单片机指令是单片机操作的核心，具有重要的意义。

本文将按照不同的功能对单片机指令进行分类和阐述，为读者提供一份全面而简明的单片机指令资料。

正文：一、数据传送相关指令1. mov指令：用于将数据从一个寄存器传送到另一个寄存器2. ldi指令：用于将立即数存入寄存器3. ld指令：用于将存储器中的数据传送到寄存器4. st指令：用于将寄存器中的数据传送到存储器5. push和pop指令：用于将数据存入和取出堆栈二、算术运算指令1. add指令：用于将两个寄存器中的数据相加2. sub指令：用于将一个寄存器中的数据减去另一个寄存器中的数据3. inc和dec指令：用于将一个寄存器中的数据递增或递减4. mul和div指令：用于进行乘法和除法运算5. clr指令：用于将一个寄存器中的数据清零三、逻辑运算指令1. and指令：用于对两个寄存器中的数据进行按位与运算2. or指令：用于对两个寄存器中的数据进行按位或运算3. xor指令：用于对两个寄存器中的数据进行按位异或运算4. not指令：用于对一个寄存器中的数据进行取反运算5. test指令：用于对寄存器数据进行测试四、跳转指令1. jmp指令：用于无条件跳转到指定的地址2. jc、jnc、jz、jnz指令：用于根据特定条件进行跳转3. call和ret指令：用于子程序调用和返回4. cmp指令：用于比较两个寄存器中的数据5. loop指令：用于循环执行指定次数的程序五、I/O操作指令1. in指令：用于输入外设数据到寄存器中2. out指令：用于将寄存器中的数据输出到外设3. stc和clc指令：用于设置和清除进位标志位4. ei和di指令：用于开启和关闭中断5. hlt指令：用于控制单片机暂停执行总结：本文介绍了单片机指令的基本概念和分类，并详细阐述了每类指令的具体功能和使用方法。

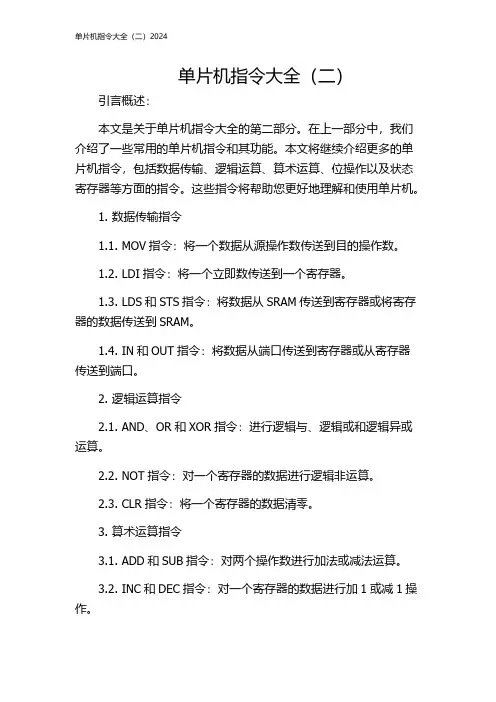

单片机指令大全（二）引言概述：本文是关于单片机指令大全的第二部分。

在上一部分中，我们介绍了一些常用的单片机指令和其功能。

本文将继续介绍更多的单片机指令，包括数据传输、逻辑运算、算术运算、位操作以及状态寄存器等方面的指令。

这些指令将帮助您更好地理解和使用单片机。

1. 数据传输指令1.1. MOV指令：将一个数据从源操作数传送到目的操作数。

1.2. LDI指令：将一个立即数传送到一个寄存器。

1.3. LDS和STS指令：将数据从SRAM传送到寄存器或将寄存器的数据传送到SRAM。

1.4. IN和OUT指令：将数据从端口传送到寄存器或从寄存器传送到端口。

2. 逻辑运算指令2.1. AND、OR和XOR指令：进行逻辑与、逻辑或和逻辑异或运算。

2.2. NOT指令：对一个寄存器的数据进行逻辑非运算。

2.3. CLR指令：将一个寄存器的数据清零。

3. 算术运算指令3.1. ADD和SUB指令：对两个操作数进行加法或减法运算。

3.2. INC和DEC指令：对一个寄存器的数据进行加1或减1操作。

3.3. MUL和DIV指令：进行乘法和除法运算。

4. 位操作指令4.1. ANDI、ORI和XORI指令：对一个寄存器的数据进行与、或和异或运算。

4.2. SBI和CBI指令：设置或清除一个I/O端口的某个位。

4.3. SBIC和SBIS指令：跳转指令，根据指定的I/O端口位是否被设置或清除执行跳转操作。

5. 状态寄存器相关指令5.1. SEI和CLI指令：设置或清除全局中断。

5.2. SREG指令：用于保存和恢复状态寄存器的值。

5.3. IJMP和EIJMP指令：用于从程序中直接跳转到任意存储器位置。

总结：本文介绍了单片机指令大全的第二部分内容，包括数据传输、逻辑运算、算术运算、位操作以及状态寄存器等方面的指令。

这些指令的功能与用法将有助于您更好地理解和应用单片机。

通过熟练掌握这些指令，您将能够更加灵活地进行单片机程序的设计与开发。

一个单片机所需执行指令的集合即为单片机的指令系统。

单片机使用的机器语言、汇编语言及高级语言，但不管使用是何种语言，最终还是要“翻译”成为机器码，单片机才能执行之。

现在有很多半导体厂商都推出了自己的单片机，单片机种类繁多，品种数不胜数，值得注意的是不同的单片机它们的指令系统不一定相同，或不完全相同。

但不管是使用机器语言、汇编语言还是高级语言都是使用指令编写程序的。

所谓机器语言即指令的二进制编码，而汇编语言则是指令的表示符号。

在指令的表达式上也不会直接使用二进制机器码，最常用的是十六进制的形式。

但单片机并不能直接执行汇编语言和高级语言，都必须通过汇编器“翻译”成为二进制机器码方能执行，但如果直接使用二进制来编写程序，那将十分不便，也很难记忆和识别，不易编写、难于辨读，极易出错，同时出错了也相当难查找。

所以现在基本上都不会直接使用机器语言来编写单片机的程序。

最好的办法就是使用易于阅读和辨认的指令符号来代替机器码，我们常称这些符号为助记符，用助记符的形式表示的单片机指令就是汇编语言，为便于记忆和阅读，助记符号通常都使用易于理解的英文单词和拼音字母来表示。

每种单片机都有自己独特的指令系统，那么指令系统是开发和生产厂商定义的，如要使用其单片机，用户就必须理解和遵循这些指令标准，要掌握某种（类）单片机，指令系统的学习是必须的。

MCS-51共有111条指令，可分为5类：[1].数据传送类指令（共29条）[2].算数运算类指令（共24条）[3].逻辑运算及移位类指令（共24条）[4].控制转移类指令（共17条）[5].布尔变量操作类指令（共17条）一些特殊符号的意义在介绍指令系统前，我们先了解一些特殊符号的意义，这对今后程序的编写都是相当有用的。

Rn——当前选中的寄存器区的8个工作寄存器R0—R7（n=0-7）。

Ri——当前选中的寄存器区中可作为地址寄存器的两个寄存器R0和R1（i=0,1）direct—内部数据存储单元的8位地址。

单片机的指令表(最全)单片机的指令表(最全)在单片机编程中，指令表是编程过程中不可或缺的重要参考资料。

它包含了单片机的指令集，能够帮助程序员清晰地了解和使用不同的指令，以实现特定的功能。

本文将为您详细介绍单片机的指令表，包括指令的分类、常用指令的功能及应用示例。

1. 指令表的分类单片机的指令表根据指令的功能和执行方式进行分类。

常见的分类方式有：数据传送指令、算数运算指令、逻辑运算指令、条件跳转指令和无条件跳转指令等。

1.1 数据传送指令数据传送指令用于在寄存器之间传送数据，常见的指令有MOV、LDA、STA等。

例如，MOV指令可以将数据从一个寄存器传送到另一个寄存器。

1.2 算数运算指令算数运算指令用于进行加法、减法、乘法和除法等数值计算操作，常见的指令有ADD、SUB、MUL、DIV等。

例如，ADD指令可以将两个寄存器中的数据相加，并将结果保存在目标寄存器中。

1.3 逻辑运算指令逻辑运算指令用于进行逻辑运算，包括与、或、非、异或等操作，常见的指令有AND、OR、NOT、XOR等。

例如，AND指令可以对两个寄存器中的数据进行与运算，并将结果保存在目标寄存器中。

1.4 条件跳转指令条件跳转指令用于根据特定条件改变程序的执行流程，常见的指令有JZ、JNZ、JC、JNC等。

例如，JZ指令可以在累加器为零时跳转到指定的地址。

1.5 无条件跳转指令无条件跳转指令用于无条件地改变程序的执行流程，常见的指令有JMP、CALL、RET等。

例如，JMP指令可以跳转到指定的地址执行程序。

2. 常用指令的功能及应用示例2.1 MOV指令功能：将一个寄存器或内存的数据传送到另一个寄存器或内存。

示例：MOV A, B ; 将寄存器B的值传送给AMOV R1, #10 ; 将立即数10传送给寄存器R12.2 ADD指令功能：将两个寄存器或内存中的数据相加，并将结果保存在目标寄存器或内存中。

示例：ADD A, B ; 将A和B的值相加，并将结果保存在A中ADD R3, #5 ; 将寄存器R3的值加上立即数52.3 AND指令功能：对两个寄存器或内存中的数据进行逻辑与运算，并将结果保存在目标寄存器或内存中。

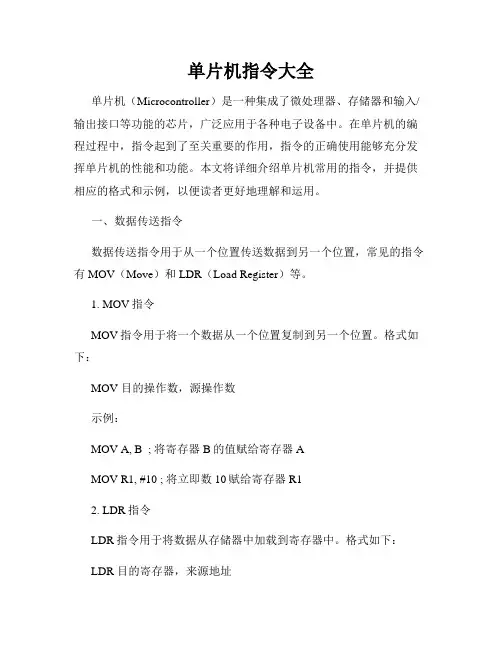

单片机指令大全单片机（Microcontroller）是一种集成了微处理器、存储器和输入/输出接口等功能的芯片，广泛应用于各种电子设备中。

在单片机的编程过程中，指令起到了至关重要的作用，指令的正确使用能够充分发挥单片机的性能和功能。

本文将详细介绍单片机常用的指令，并提供相应的格式和示例，以便读者更好地理解和运用。

一、数据传送指令数据传送指令用于从一个位置传送数据到另一个位置，常见的指令有MOV（Move）和LDR（Load Register）等。

1. MOV指令MOV指令用于将一个数据从一个位置复制到另一个位置。

格式如下：MOV 目的操作数，源操作数示例：MOV A, B ; 将寄存器B的值赋给寄存器AMOV R1, #10 ; 将立即数10赋给寄存器R12. LDR指令LDR指令用于将数据从存储器中加载到寄存器中。

格式如下：LDR 目的寄存器，来源地址示例：LDR R0, 0x1000 ; 将存储器地址0x1000处的数据加载到寄存器R0二、算术运算指令算术运算指令用于进行数值运算，如加法、减法、乘法和除法等。

常见的指令有ADD（Addition）和SUB（Subtraction）等。

1. ADD指令ADD指令用于进行加法运算，并将结果保存到指定的目标操作数中。

格式如下：ADD 目的操作数，源操作数示例：ADD A, B ; 将寄存器A和寄存器B的值相加，并将结果保存到寄存器A2. SUB指令SUB指令用于进行减法运算，并将结果保存到指定的目标操作数中。

格式如下：SUB 目的操作数，源操作数示例：SUB A, B ; 将寄存器A的值减去寄存器B的值，并将结果保存到寄存器A三、逻辑运算指令逻辑运算指令用于进行与、或、非、移位等逻辑操作。

常见的指令有AND（And）、OR（Or）和NOT（Not）等。

1. AND指令AND指令用于进行与运算，并将结果保存到指定的目标操作数中。

格式如下：AND 目的操作数，源操作数示例：AND A, B ; 将寄存器A和寄存器B的值进行与运算，并将结果保存到寄存器A2. OR指令OR指令用于进行或运算，并将结果保存到指定的目标操作数中。
