电工技能基础技能培训共65页

维修电⼯基础作业技能培训教材电⼯基础作业本⽂参照⽹络资料和笔者⼯作经验整理，仅⽤于企业内部培训，不做发表。

本章是维修⼈员必须熟练掌握的基础技能，良好的作业技能，对提升维修安全性和作业质量，降低因作业导致的停台有重要作⽤。

第⼀节：⼯具使⽤⼀、学会正确使⽤常⽤⼯具（⼀）电笔（低压验电器）电笔的常⽤类型有旋具式、数字式、笔式等三种，如图6-1所⽰。

电笔是检验导线和电⽓设备是否带电的常⽤⼯具，其测量范围为60~500 V。

图6-1：电笔（低压验电器）使⽤电笔时，握法如图6-2所⽰，注意要⽤笔尖接触被测的导体，⼿指千万不要碰到笔尖。

电笔使⽤前必须检查外观是否完好，塑料壳内是否有电阻和氖管，不符合要求的验电器不能使⽤。

验电器使⽤前应先在有电的设备上进⾏验电，以证明验电器是好的。

反向经验1：其实先验电后验笔更可靠，笔者就有过先验证电笔良好后，再验电确认⽆电后作业，⽽被电击的经历；原因是恰好在两次验电之间电笔坏了。

图6-2：电笔使⽤⽅法笔尖⾦属部分应⽤绝缘胶布包好，笔尖⾦属裸露部分不能超过5mm，以防笔尖过长，在验电过程中发⽣接地或短路事故。

反向经验2：笔者也有过电笔笔杆造成400A空开两相短路的经历，电笔被融化，空开报废。

反向经验3：⼀位维修⼯验证电路没有电开始作业，⽽被电击，再去校验电笔发现电笔没有问题，但验电点再验仍然⽆电，⽤万⽤表测量却为110VAC。

原因是：控制变压器副边没有接地点，是悬空的，电笔检验时因与⼤地⽆回路，⽽不显⽰。

（⼆）螺丝⼑螺丝⼑是拆卸或安装紧固螺钉的⼯具，俗称起⼦。

通常根据头部形状可分为⼀字形和⼗字形两种：图6-3：螺丝⼑使⽤螺丝⼑时注意事项：1、不可使⽤⾦属杆直通柄顶的螺丝⼑，进⾏带电作业时，⾦属杆上应套上绝缘管；2、螺丝⼑头部应与螺钉尾槽紧密结合，⽤⼒均匀、防⽌打滑现象发⽣，以免损坏螺钉槽⼝，甚⾄伤及作业者的⼿。

（三）电⼯钢丝钳电⼯钢丝钳⼜称克丝钳。

电⼯应使⽤耐压500V绝缘柄的钳⼦。

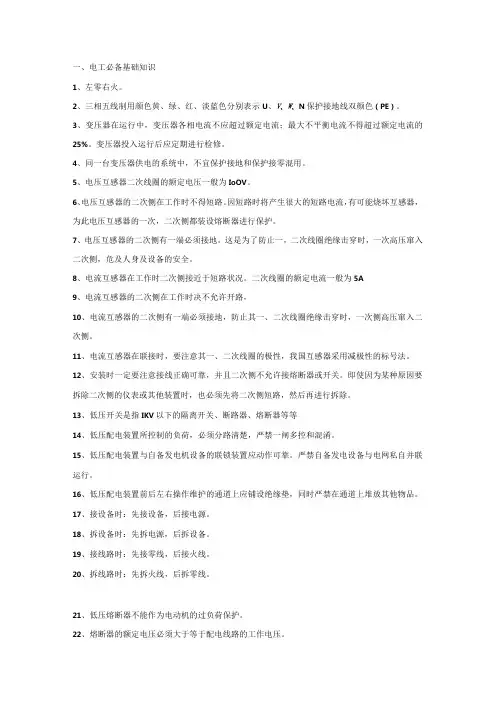

一、电工必备基础知识1、左零右火。

2、三相五线制用颜色黄、绿、红、淡蓝色分别表示U、V、W、N保护接地线双颜色（PE）。

3、变压器在运行中，变压器各相电流不应超过额定电流；最大不平衡电流不得超过额定电流的25%。

变压器投入运行后应定期进行检修。

4、同一台变压器供电的系统中，不宜保护接地和保护接零混用。

5、电压互感器二次线圈的额定电压一般为IoOV。

6、电压互感器的二次侧在工作时不得短路。

因短路时将产生很大的短路电流，有可能烧坏互感器，为此电压互感器的一次，二次侧都装设熔断器进行保护。

7、电压互感器的二次侧有一端必须接地。

这是为了防止一，二次线圈绝缘击穿时，一次高压窜入二次侧，危及人身及设备的安全。

8、电流互感器在工作时二次侧接近于短路状况。

二次线圈的额定电流一般为5A9、电流互感器的二次侧在工作时决不允许开路，10、电流互感器的二次侧有一端必须接地，防止其一、二次线圈绝缘击穿时，一次侧高压窜入二次侧。

11、电流互感器在联接时，要注意其一、二次线圈的极性，我国互感器采用减极性的标号法。

12、安装时一定要注意接线正确可靠，并且二次侧不允许接熔断器或开关。

即使因为某种原因要拆除二次侧的仪表或其他装置时，也必须先将二次侧短路，然后再进行拆除。

13、低压开关是指IKV以下的隔离开关、断路器、熔断器等等14、低压配电装置所控制的负荷，必须分路清楚，严禁一闸多控和混淆。

15、低压配电装置与自备发电机设备的联锁装置应动作可靠。

严禁自备发电设备与电网私自并联运行。

16、低压配电装置前后左右操作维护的通道上应铺设绝缘垫，同时严禁在通道上堆放其他物品。

17、接设备时：先接设备，后接电源。

18、拆设备时：先拆电源，后拆设备。

19、接线路时：先接零线，后接火线。

20、拆线路时：先拆火线，后拆零线。

21、低压熔断器不能作为电动机的过负荷保护。

22、熔断器的额定电压必须大于等于配电线路的工作电压。

23、熔断器的额定电流必须大于等于熔体的额定电流。
