中央空调计费方案对比郑州铭鼎节能科技有限公司中央空调计费方案对比一、在国内目前中央空调计费市场中，主要有能量型、能量+时间型和时间型三种计费方式:1.1 能量计量原理及计算公式在热交换设备（风机盘管或空气处理机）中安装整体式热量表或组合式热量表，当水流经系统时，根据流量传感器给出的流量和配对温度传感器给出的供回水温度，以及水流经的时间，通过计算器可计算并显示该系统所释放或吸收的热量。

计算公式为：1 1Q=q m h d = q h d0 .0Q ---- 释放或吸收的热量T ---- 时间；qm----热交换回路中液体载体流过的质量流量qv---- 热交换回路中液体载体流过的体积流量P ----流经热量表的流体的密度；h---热交换回路中液体载体该类仪表有国家标准，获得国家质量技术监督局颁发的《制造计量器具许可证》后，能够直接用丁贸易结算。

根据国家标准，该类仪表按照精确度的高低分为1级、2级、3级能量表按流量计类型分为：机械式能量表、超声波能量表和电磁式能量表。

1.2 时间型计量原理及计算公式通过测量用户端空调设备（主要是风机盘管）的运行时间，结合设备的标称制冷量和室内的温度，并通过与系统制冷主机的联锁关系，计算出用户消耗的能量系数，从而计算得出用户的费用。

风机盘管的冷量当量就可以按照下面的公式计算出来：& =如• K Jfi + 知-灼加+£[ -式中：Ei —第i个表消耗的冷量系数；tH —风机盘管在高档风速运行的时间，s；tM 一风机盘管在中档风速运行的时间，s；tH 一风机盘管在低档风速运行的时间，s;KjH -j型风机盘管在高档风速的理论制冷系数；KjM —j型风机盘管在中档风速的理论制冷系数；KjL -j型风机盘管在低档风速的理论制冷系数；上述的算法中，风机盘管的电动阀的开启时间和高中低三速的运行时间是通过实际测量得出来的。

时间型空调计费系统结构示意图：采用此种计费方式只是采集空调风机盘管的各档位使用时间，不是一个确切具体的能量单位，因此，不包含在《中华人民共和国强制检定的工作计量器具目录的工作计量器具明细目录》中，国家对目录以外的非计量仪表不进行监督管理，产品的质量和服务完全依靠企业本身自律。

解读中央空调系统能量计费的原理和优缺点
当中央空调系统纳入商业营运体系之后，“如何计费”就成了经营者考虑的首要问题。

中央空调系统计费方式主要有时间型计费、能量型计费和时间型能量型综合计费三种方式，这三种方式在不同情况下，都存在一定的优势和弊端，下面着重为您谈谈能量计费方式，分析中央空调能量计费原理和优缺点。

能量型中央空调计费原理：
在每个需要独立计费都中央空调系统进、回水管道上各安装一支配对的高精度温度传感器，并在回水管道上安装一台电磁流量计，用流量计计量流经的冷冻水流量的大小，用进水、回水的温差来计算能量的损耗，同时将温度信号和流量信号接入能量积算仪，监控系统根据能量积算仪进行精确计费。

能量型中央空调优缺点：
优点：这种通过流量、温度的瞬间变化计算精准、方式透明，容易为用户所接受。

实现“谁使用谁付费，用多少交多少”原则。

缺点：系统复杂设备成本高，传感器防干扰工艺有待完善、系统施工要求和成本也更高。

因此，能量计费中央空调比较适合高档小区、公寓型家庭用户。

而大型建筑、大型社区或商铺、写字楼等，普及程度不大。

下：
Ｑ ＝ｌ ｑ ｍＡ ｈ ｄ ｔ ＝ ｆ ． ｊ ｐ ｃ 、 ’ Ａ ｋ ｄ释放 或 吸收 的 热量 ， 单 位为Ｊ 或Ｗｂ ． ； ｑ ｍ — — 流经 热量 表 的水 的质 量流量 ， 单 位为ｌ （ ｇ ／ ｈ； ｑ ｖ — — 流经 热量 表 的水 的 体积流 量 ， 单位为ｍ３ ／ ｈ， ｐ —— 流 经热量 表 的水 的密 度 ， 单 位为ｋ ｇ ／ ｍ３ ；
△ｈ — — 在 热交换 系统 的人 口和 出口温 度下水 的焓 差 ， 单 位为 Ｊ ／ ｋ ｇ Ｉ
ｔ ——时间， 单 位为 ｈ 。 １ ． ３ 系统组 成
２ ． 时 间型 计费 系统 ２ １ 系统简 介 时间型计费是 指将采集 器与风机 盘管 的温控 器上三 速开关相 连接 ， 在 获得 电动 二通 阀开通 信号 的同时 ， 获得 用户 使用 的高 中低档 的状 况 ， 并可 自动 累计 各档 位的运 行时 间。 通过通 讯管 理器将 信号传 至空 调计费 仪 ， 空调 计费仪 与 中 央工 作站通 讯 ， 进行 数据 库管 理 。 以用户 使用 的当量 时 间为依 据进行 收费 。 以上 的计量 是在空调 计费仪接 收到冷冻水泵 运行信 号后进行 的。 这 里所指 的当量 时间是指 电动二通 阀在开 启状态 下风机盘 管的有效 运行时 间 ， 它 与风机 盘管 的实 际运行 时间是 不完 全相 同的 。 它与 风机盘 管三速 开 关的状态 有关 ， 与 电动－Ｎ阀的开启与否有关， 与风机盘管的型号也有关。 标准时间能 比较客观、 准确 地反 映用户 的 冷／ 热量消 耗 。 风机盘 管 的制冷 （ 热） 原理是 通过 水泵将 冷 冻 水（ 热水） 送 到各 风机 盘管 中 ， 由风机 吹送冷 （ 热） 风达到 降（ 升） 温 的 目的 。 在 中央 空调 的冷／ 热交换 过程 中， 需要 考 虑以 下 因素 ： （ １ ） 由于 风机 盘管表 冷器 面积 出厂后是 一定值 ， 因此换热量 与风速 成正 比 。 （ ２ ） 由于冷冻 水泵功 率一定 ， 正 常使用 时流过 风机盘 管的 水量基本 不变 ， 不 用考 虑流过 风机 盘管 的水 量时 间 。 （ ３ ） 热 交换 量 与用户 的使 用 空调时 间（ 即水流 通时 间） 成正 比。 综上 所述 ， 中央空调 的进 口水温 是 由主机 的 负荷能力 决定 的 ， 同时对 于一 个处 于正常 工作 状态 的风机盘 管 ， 其表 冷器管 径是 定值 ， 进 出 口的水压差 近似 为常数 ， 所 以流过 风机 盘管 的冷（ 或 热冰 流量 也近似 为一 常数 。 因此 ， 在 风机 盘 管型号确定的情况下， 计费系统所要测量的参数就是风速和风机盘管的有效工 作时 间。 中央空 调时 间型分 户计 量系统 就是基 于这 一方 式进行 工作 的。 在 电动 二通 阀开启 后 ， 通 过测量 风机 盘管运 行 时的风 速（ 即可 确定 中央 空调用 户综 合 系数 圾 测量 风机盘 管 的运行 时 间， 计 算 出每一个 风机 盘管 在一段 时 间内交 换 的冷 （ 或 热） 量。 该冷 （ 或热 ） 量值 与单 价相 乘 ， 即可 以计算 出空 调使 用费 用 。

AKE中央空调计费系统简介中央空调计费系统简介AKE中央空调计费系统1998年研制成功，经过12年的发展，已经形成了三⼤系统C02、G02系列时间型中央空调计费系统、C03系列能量型中央空调计费系统和⽔、电、⽓三表计费系统。

各系列系统如下：1、针对风机盘管计量的采样器C02T、C02B、C02M、C02H等。

2、专门计量变流量的风柜、新风机的采样器C02F。

3、⽤于较⼤的区域计量的仪表C03P区域能量表。

4、⽤于⽔、⽓表⽤量计量的采集器PW采集器。

5、⽤于电表⽤量计量的采集器PE采集器。

以上系统均采⽤模块式设计，既可组合形成综合抄表，形成对中央空调、⽔、电、⽓为⼀体计量的⾃动化系统。

也可以各系统独⽴运⾏。

综合抄表系统结构如下图：系统结构图艾科综合计费系统集成了空调计费及⽔电表抄表系统，系统采⽤三级结构：·上层：装有计费软件的中央管理层，主要由电脑、打印机、计费仪和系统软件构成。

·中间层：系统扩展层，主要由各种管理器构成。

·底层：数据采集层。

主要包括C02系列时间型计费产品、C03系列能量型计费产品及各种⽹络⽔电表产品。

设计说明:1、本系统图是AKE综合计费系统的完整⽰意图，系统中⽤到的产品要根据⼤楼的具体设计⽽定。

2、系统通讯距离为400m，在超过规定距离时，请加中继器解决。

3、系统所有的通讯线必须采⽤⼿拉⼿总线，严禁采⽤星型或“T”型接法。

4、能量积算仪表超过32个时，需要设计管理器G04P，由管理器负责管理能量表。

5、必须为计费系统设计联动线。

时间型计费系统简介1、系统介绍“时间型”计费系统是通过采集各风机盘管每个档位的有效运⾏时间，转换成当量时间，汇总为独⽴⽤户使⽤时间，按照核定的单价进⾏计费，从⽽实现中央空调的科学合理分户计量收费，达到有效减少空调使⽤能耗的⽬的。

时间型计费系统主要适⽤于写字楼、商务公寓和住宅⼩区等中央空调末端为风机盘管的分户计量场合。

2、系统优点●计费系统造价低、施⼯成本低。

“有效果”计费原则： 制冷：T≤12℃或16℃
采暖：T≥40℃
空调供水温度达到
电磁阀门打开
风机盘管风机打开
开始计费
5
当量空调表系列产品
➢ 普通型（R型）当量空调表（ CFP-R21） ➢ 温控型（W型）当量空调表（ CFP-W21） ➢ 住宅型（Z型）当量空调表（ CF-Z23、 CFP-Z25、 CFPZ27、 CFP-Z2A、 CFP-ZT23、 CFP-ZT25、 CFP-ZT27） ➢ 空调箱及新风型当量空调表（ CFP-BL、CFP-BH ➢ 系统设备：区域管理器、楼栋管理机、无线数据传输模块等
产品功能特点：
1、由计费主机、计算机、UPS电源和操作台 柜等组成，在计量收费管理软件支持下实现 集中管理的操作平台,是整个系统的核心。 2、具有终端管理、数据缓存、定时抄表、费 用核算和实时监控等功能,其人性化的人机界 面设计,操作人员不需要任何培训,即可使用。
15
郑州春泉暖通节能设备有限公司
中央空调计费系统设计
29
收费账单样表
30
收费单价怎么定
一、基本单价 (空调面积或设计负荷收取的费用单价，约占总负荷的20%)
1、资源占用费 2、公损公摊费 3、最低运行保障费
二、计量单价 （按使用量（计量值）收取的费用单价，约占总负荷的80%，
实际单价与综合能效比有关）
1、消耗能源（电、热）的费用 2、消耗水费 3、投入的人工费
大家好
1
产品介绍与系统应用
郑州春泉节能股份有限公司
郑州春泉暖通节能设备有限公司
中央空调计费系统
3
中央空调收费管理的发展
收费管理的发展经历了以下几个阶段：
按面积分摊 采用电表、水表

中央空调计费系统简介AKE中央空调计费系统1998年研制成功，经过12年的发展，已经形成了三大系统C02、G02系列时间型中央空调计费系统、C03系列能量型中央空调计费系统和水、电、气三表计费系统。

各系列系统如下：1、针对风机盘管计量的采样器C02T、C02B、C02M、C02H等。

2、专门计量变流量的风柜、新风机的采样器C02F。

3、用于较大的区域计量的仪表C03P区域能量表。

4、用于水、气表用量计量的采集器PW采集器。

5、用于电表用量计量的采集器PE采集器。

以上系统均采用模块式设计，既可组合形成综合抄表，形成对中央空调、水、电、气为一体计量的自动化系统。

也可以各系统独立运行。

综合抄表系统结构如下图：系统结构图艾科综合计费系统集成了空调计费及水电表抄表系统，系统采用三级结构：·上层：装有计费软件的中央管理层，主要由电脑、打印机、计费仪和系统软件构成。

·中间层：系统扩展层，主要由各种管理器构成。

·底层：数据采集层。

主要包括C02系列时间型计费产品、C03系列能量型计费产品及各种网络水电表产品。

设计说明:1、本系统图是AKE综合计费系统的完整示意图，系统中用到的产品要根据大楼的具体设计而定。

2、系统通讯距离为400m，在超过规定距离时，请加中继器解决。

3、系统所有的通讯线必须采用手拉手总线，严禁采用星型或“T”型接法。

4、能量积算仪表超过32个时，需要设计管理器G04P，由管理器负责管理能量表。

5、必须为计费系统设计联动线。

时间型计费系统简介1、系统介绍“时间型”计费系统是通过采集各风机盘管每个档位的有效运行时间，转换成当量时间，汇总为独立用户使用时间，按照核定的单价进行计费，从而实现中央空调的科学合理分户计量收费，达到有效减少空调使用能耗的目的。

时间型计费系统主要适用于写字楼、商务公寓和住宅小区等中央空调末端为风机盘管的分户计量场合。

2、系统优点●计费系统造价低、施工成本低。

中央空调能量分配与计量收费2 冷热价计算方法2.1 计价原则冷热价由固定开支、浮动开支和利润税费共三部分组成。

(1)固定开支：含土地使用费、机房及辅助用房建设费、设备投资、维修管理、职工工资等。

其中前三项费用计入房价中，因此本工程只考虑维修管理及职工工资。

(2)浮动开支：即运行费用，含燃料消耗、运行耗电、系统用水等。

运行费中应包括系统冷热损失。

(3)利润和税费：本计费单价计算中未含利润，物业公司可根据实际情况和当地物价局文件考虑适当的利润数值。

税费按目前税率取值5.55%。

2.2 冷热价计算公式由于生产单位冷量和热量所消耗的能源种类、数量及费用不同，因此应对冷热价格分开计算。

1)夏季按冷热量表计费的计算公式：冷单价=(夏季耗电量×电价+用水量×市政水费+人工费+维修费)×税金系数÷Q冷量2)冬季按冷热量表计费的计算公式：热单价=(冬季耗电量×电价+冬季用气量×天然气费+用水量×市政水费+人工费+维修费)×税金系数÷Q热量2.3 计价基准(1)电费单价按0.534元/kWh（民用动力价格）；(2)天然气收费按2.04元/(Nm3/h)；(3)市政水费按1.7元/m3；(4)人工费(包括：工人工资、奖金等)按15000元/(年·人)；(5)税费系数取1.0555。

3 运行费用运行费用是冷热价计算中最关键的项，包含了冷热用量（Q冷量、Q热量）、运行能耗及输送损失。

由计算式1）、2）可知，该项计算对整个冷热价的制定影响非常大。

3.1 负荷分析。

能量型计费系统构成部件
能量积算仪：计算冷（热）量，RS485远传 流量计：测量流量 温度传感器：测量供、回水温度
C03P能量积算仪
产品介绍 • 能量积算仪是艾科“能量型”计费 系统的核心产品，通过对配对温度 传感器及流量计数据的采集，根据 热力学原理，自动对交换的热量进 行积算，得出热交换量，并上传到 上位计算机。 • 可实时查询热交换量，在液晶显示 屏中显示瞬时温度、流量、热量等 数据，并实现柱状图显示历史数据。
电磁流量计产品
温度传感器
①
要求配对误差不超过0.1 ℃，保证计量精度，空 调制冷时温差很小，一般理论设计为５℃，实际 使用中２-3度比较常见； 4线制配对温度传感器，导线可以加长到120米， 而不影响温度测量精度。（普通热能表的温度传 感器是采用两线制，导线不能随便延长，不方便 施工）； 测温范围广，稳定性能好； 采用护套安装，维护不用放水，检修方便。
C02T分体式 1、接线端子排列有防护层； 2、采样器与温控器分离，温度测 优点 量准确度高； 3、数据存储在采集器中，解决了 更换温控器数据丢失的问题； 4、双路供电，通信稳定； 1、接线困难，存在隐患； 2、强、弱电一体，接线排列密集，可靠性 差； 3、变压器发热，测量温度有误差； 缺点 价格相对较贵 4、单电源工作，稳定性差； 5、数据存储在温控器中，更换会导致数据 丢失； 6、接线端子有限，只适用于两线阀，不适 用于三线阀。 价格相对便宜 C02T一体式
能量型空调计费方式总结
① ② ③ ④ ⑤ ⑥
理论最好，价格昂贵，能量型适合大的区域或整栋楼的计量 关键在于流量计和温度传感器的选型和结构的设计 建议选择在水中无机械运动部件的流量计，艾科公司优先推荐电 磁流量计，其次是超声波流量计 不同流量计有不同的适用环境，没有万能的流量计 温度传感器选用高精度配对的四线制温度传感器PT1000、PT500 分体式设计预防冷凝水结露

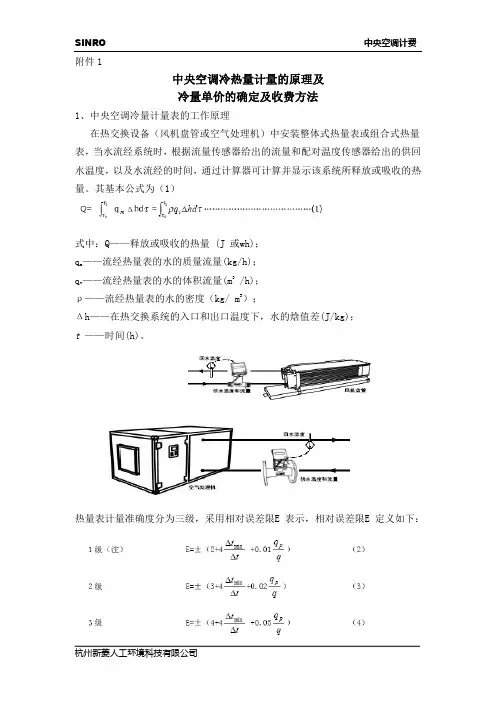

1附件1中央空调冷热量计量的原理及冷量单价的确定及收费方法1、中央空调冷量计量表的工作原理在热交换设备（风机盘管或空气处理机）中安装整体式热量表或组合式热量表，当水流经系统时，根据流量传感器给出的流量和配对温度传感器给出的供回水温度，以及水流经的时间，通过计算器可计算并显示该系统所释放或吸收的热量。

其基本公式为（1）式中：Q ——释放或吸收的热量 (J 或wh)；q m ——流经热量表的水的质量流量(kg/h)；q v ——流经热量表的水的体积流量(m 3 /h)；ρ——流经热量表的水的密度（kg/ m 3）；Δh ——在热交换系统的入口和出口温度下，水的焓值差(J/kg)；t ——时间(h)。

热量表计量准确度分为三级，采用相对误差限E 表示，相对误差限E 定义如下：2式中 : E —相对误差限%；Δtmin ——最小温差℃；Δt ——使用范围内的温差℃； q p ——常用流量m 3/h ；q ——使用范围内的流量m 3/h 。

注：对1 级表q p ≥100m 3/h 。

冷热量表具有国家标准，获得国家质量技术监督局颁发的《制造计量器具许可证》后，能够直接用于贸易结算。

根据国家标准，该类仪表按照精确度的高低分为1级、2级、3级。

根据中国的国情.冷热量表还具有计量连锁功能、欠费切断功能、供冷品质保证、分时段计量功能和实时监测的特殊功能.以上有些功能通过上位机软件实现。

2、冷量单价的确定冷量单价是在结算日确定的，在结算时段内单位冷量的价格。

冷量单价可以通过计量中央空调系统的制冷设备和辅助设备在结算时段内的耗电量乘以单位电价，折算成相应的空调总费用。

对于所有末端设备或用户都安装了冷（热）量表的情况，将空调总费用除以相同结算时段内的空调冷（热）量表使用量的累加和，从而得到冷量单价。

使用量中央空调冷（热）量表单位水价系统耗水量单位电价中央空调系统总用电量冷量单价∑⨯+⨯=对于部分末端设备或用户安装了冷（热）量表的情况，将空调总费用除以相同结算时段内的空调冷（热）量表的建筑总表使用量的累加和，从而得到冷量单价。

中央空调系统计费能量表计费方式简要说明1. 能量表能量表由积分仪、流量传感器、配对温度传感器三部分组成。

根据能量守恒原理，中央空调对空间的热交换与其介质中能量变化相等。

通过能量表对中央空调水管的能耗的计量，从而达到对用户中央空调使用量的计量。

能量表安装图如下（具体口径有区别，以说明书为准）：罐主暂浬回■+■盘■2.能量型收费原理：通过对能量表的流量和温差之间的逻辑关系计算出能量消耗值。

用户每月的费用二实际空调使用费+基本维护费。

实际空调使用费是物业根据中央空调系统的实际运行成本、用户消耗总用量，确定用户使用单价，从而算出每月用户的实际空调费用（其中包括分摊部分）。

基本维护费即中央空调系统维修、维护、保养、相关人员工资等费用，应作为用户无论使用中央空调与否都要缴纳的费用，以保障物业管理的基本运营。

3•项目描述项目是一座六层楼的商用广场，一至三层（含夹层）为商铺,四至五层是KTV 娱乐城,六层办公室•目前整个项目只有一至五层（含夹层）安装一套中央空调系统，现要求一至三层（含夹层）与四至五层两个不同用户应用合理的中央空调计量手段，按用量收取空调使用费用，使中央空调收费的理念由“供多少用多少”到“用多少供多少”的转变，体现按需使用，按用量收费，“多用多付，少用少付”、“用多少付多少”的基本收费原则。

同时引导用户树立正确的消费观念，提高节能意识，从而达到为国家节约能源的目的。

4•计费万案根据项目实际情况我司建议采用能量型中央空调计费方式1）地面一至三层（含夹层）是商铺，要求只计量该四层总的能量消耗，采用能量型中央空调计费系统，需区域能量表1套，管径DN2O02）地面四至五层是KTV部，要求只计量该二层总的能量消耗，原则采用能量型中央空调计费系统，需区域能量表1套，管径DN150但由于现场施工所限不能从五层安装分支管到四层，所以只能是四层与五层分开计量，两层能量表使用总和就是该用户主实际用量.所以需要区域能量表2套，管径DN150.设备如下注：根据实际情况所有能量表均采用就地抄表的方式统计核算。

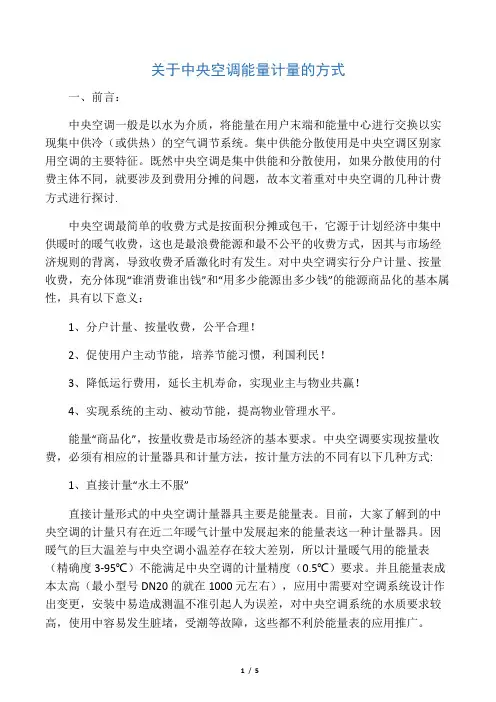

关于中央空调能量计量的方式一、前言：中央空调一般是以水为介质，将能量在用户末端和能量中心进行交换以实现集中供冷（或供热）的空气调节系统。

集中供能分散使用是中央空调区别家用空调的主要特征。

既然中央空调是集中供能和分散使用，如果分散使用的付费主体不同，就要涉及到费用分摊的问题，故本文着重对中央空调的几种计费方式进行探讨.中央空调最简单的收费方式是按面积分摊或包干，它源于计划经济中集中供暖时的暖气收费，这也是最浪费能源和最不公平的收费方式，因其与市场经济规则的背离，导致收费矛盾激化时有发生。

对中央空调实行分户计量、按量收费，充分体现“谁消费谁出钱”和“用多少能源出多少钱”的能源商品化的基本属性，具有以下意义：1、分户计量、按量收费，公平合理！2、促使用户主动节能，培养节能习惯，利国利民！3、降低运行费用，延长主机寿命，实现业主与物业共赢！4、实现系统的主动、被动节能，提高物业管理水平。

能量“商品化”，按量收费是市场经济的基本要求。

中央空调要实现按量收费，必须有相应的计量器具和计量方法，按计量方法的不同有以下几种方式:1、直接计量“水土不服”直接计量形式的中央空调计量器具主要是能量表。

目前，大家了解到的中央空调的计量只有在近二年暖气计量中发展起来的能量表这一种计量器具。

因暖气的巨大温差与中央空调小温差存在较大差别，所以计量暖气用的能量表（精确度3-95℃）不能满足中央空调的计量精度（0.5℃）要求。

并且能量表成本太高（最小型号DN20的就在1000元左右），应用中需要对空调系统设计作出变更，安装中易造成测温不准引起人为误差，对中央空调系统的水质要求较高，使用中容易发生脏堵，受潮等故障，这些都不利於能量表的应用推广。

根据能量守恒原理，中央空调对空间的热交换量与其介质中的能量变化量相等，能量表就是通过直接计量中央空调介质(冷冻水)的能量变化量来实现对中央空调的量化的，其工作原理是依据物质的热交换能量计算热力学公式Q=∫cΔTV=∫c（T2-T1）qt。

中央空调计费方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]中央空调如何计费-中央空调计费方法电费计量型中央空调计费方法计费原理：电费计量型就是通过计量空调末端的用电量，再根据用电量换算为冷量，统计中央空调系统中各用户的总冷量，再根据各用户的冷量比例来分摊费用。

优点：电量参数容易计量，管理核算容易。

缺点：没有考虑冷冻水流量，冷量，温度的变化，没有考虑风机盘管类型，脱离“谁使用谁付费, 用多少交多少”原则，令客户没有节能意愿。

时间型中央空调计费方法计费原理：将风机盘管的三速开关、电动二通阀的电源都接入采集器，采集器在检测到二通阀及风速信号数据上传计算机监控系统进行分析处理，将各档位状态时间累计，通过给定时间型系数转换成基准时间，按照核定的价格，进行计费。

优点：时间参数容易计量，管理核算容易，可定时或实时对终端进行各种操作。

缺点：没有考虑冷冻水流量，冷量，温度的变化，脱离“谁使用谁付费，用多少交多少”原则，令客户没有节能意愿。

面积型中央空调计费方法计费原理：对中央空调系统计费与节能不大重视，在空调系统设计与施工中未考虑实际使用环境，收费时采用“面积分摊法”，简单地以使用面积来分摊中央空调主机（包括水泵、冷面积平摊型却塔等）费用。

优点：面积参数容易计量，管理核算容易。

缺点：没有考虑不同工作时间的单位面积用冷量的差异。

不同工作场所的单位面积用冷量的差异，间接计费方法脱离“谁使用谁付费,用多少交多少”原则，令客户没有节能意愿。

冷冻水流量型中央空调计费方法计费原理：计流表通过传感器将信号传输给采集终端，系统接收到信号后进行计数和处理，并把结果储存下来。

优点：计量水流量的变化又克服了时间型计费不足。

可定时或实时对下辖的终端进行各种操作。

缺点：忽视了水温的变化。

不能准确计算冷量。

脱离“谁使用谁付费，用多少交多少”原则，令客户没有节能意愿。

精确能量型中央空调计费方法计费原理：在进回水管道各安装一支配对的高精度温度传感器，并在回水管道上安装一台电磁流量计。

中央空调计费系统简介AKE中央空调计费系统1998年研制成功，经过12年的发展，已经形成了三大系统C02、G02系列时间型中央空调计费系统、C03系列能量型中央空调计费系统和水、电、气三表计费系统。

各系列系统如下：1、针对风机盘管计量的采样器C02T、C02B、C02M、C02H等。

2、专门计量变流量的风柜、新风机的采样器C02F。

3、用于较大的区域计量的仪表C03P区域能量表。

4、用于水、气表用量计量的采集器PW采集器。

5、用于电表用量计量的采集器PE采集器。

以上系统均采用模块式设计，既可组合形成综合抄表，形成对中央空调、水、电、气为一体计量的自动化系统。

也可以各系统独立运行。

综合抄表系统结构如下图：系统结构图艾科综合计费系统集成了空调计费及水电表抄表系统，系统采用三级结构：·上层：装有计费软件的中央管理层，主要由电脑、打印机、计费仪和系统软件构成。

·中间层：系统扩展层，主要由各种管理器构成。

·底层：数据采集层。

主要包括C02系列时间型计费产品、C03系列能量型计费产品及各种网络水电表产品。

设计说明:1、本系统图是AKE综合计费系统的完整示意图，系统中用到的产品要根据大楼的具体设计而定。

2、系统通讯距离为400m，在超过规定距离时，请加中继器解决。

3、系统所有的通讯线必须采用手拉手总线，严禁采用星型或“T”型接法。

4、能量积算仪表超过32个时，需要设计管理器G04P，由管理器负责管理能量表。

5、必须为计费系统设计联动线。

时间型计费系统简介1、系统介绍“时间型”计费系统是通过采集各风机盘管每个档位的有效运行时间，转换成当量时间，汇总为独立用户使用时间，按照核定的单价进行计费，从而实现中央空调的科学合理分户计量收费，达到有效减少空调使用能耗的目的。

时间型计费系统主要适用于写字楼、商务公寓和住宅小区等中央空调末端为风机盘管的分户计量场合。

2、系统优点●计费系统造价低、施工成本低。

供冷/供热量的能量计费方式标签: 中央空调系统用量中央空调计费系统供冷/供热量的能量计费方式2011-04-01 16：20随着经济的不断发展，人们对居住环境的要求也不断提高。

供冷/供热系统在民用住宅、商业性大楼中已被广泛采用。

在采用中央空调、采暖系统集中供冷/供热的小区会所、办公楼宇中如何更加合理、准确地收取各使用者的空调、采暖等冷、热量的费用?这一直是困扰大厦业主和物业管理公司的问题。

早期物业管理公司使用的办法是将整个大楼的空调、采暖使用费用按用户租用面积的大小来平摊。

这种方式直接方便，成本低，但也是最不合理，最容易发生矛盾的一种方法。

随着计算机技术的不断发展，逐步出现了直接计量供冷/供热量的能量计费方式。

1.能量型计量原理能量型的计费方式，就是通过测量流经空调、采暖设备的冷冻/热水流量和温差，得出每一个用户单位的实际耗冷/热量和公共区域耗冷/热量以及整座大厦的总耗冷/热量，从而准确地计算出每月用户使用的空调、采暖费用。

E为积算的能量值，W h；c为介质的比热常数，kCal kg-1 ℃-1；ρ为介质的密度，kg L-1；T1为介质的出口温度，℃；T2为介质的入口温度，℃；q为介质的流量，m3 h-1；η为效率系数；k为单位换算；系数，取0.3225。

它通过对液体或气体所在管路的出口温度T1、入口温度T2及瞬时流量q进行实时测量，并按照能量计算公式及T1与T2的关系积算液体或气体介质热交换能量。

当T1大于T2时，对冷量进行积算，而当T1小于T2时对热量进行积算。

2.能量型计量产品的特点采用能量型的计量方式，必须在管路上安装温度传感器和流量计。

还要配套对温度和流量信号进行积算的能量仪表，温度传感器一般选用工业上普遍使用的PT100温度传感器。

目前，国内著名的厂商生产的PT100温度传感器从精度到稳定性均已满足要求。

而流量传感器，由于中央空调管路的复杂性，对于一般带运动部件的机械式流量计，容易造成机械部分卡死或被杂物堵塞，给后期维护造成困难，从而影响计量和用户的使用。

中央空调计费系统简介中央空调计费系统实际上是在对水、电、煤气的基础上发展起来的，对热能量的一种计量系统技术。

由于对能量的流量监测、综合监测都不能得到很精确的测量结果，因此，区别于水、电、煤气等的计量，中央空调计费系统不能简单的理解成对单户进行计量的形式，特别是中央空调运行费用包含多重内容的时候，便有了中央空调计费系统的概念。

传统热计量技术理论上是可以对单户进行能量计算的，只要得到温度差，热载体的流量便可以计算出用户的能量使用量。

但是该理论对流量计和温度计的精度要求非常苛刻，而且积分方程中，温度和流量是关键的参数，因此，在统计方面存在着两难的尴尬局面：一、精度不高的设备计量不精确，数据依据不科学；二、高精度的计量设备费用高昂，不易于广泛推广。

中央空调使用量的计量，在结合传统热计量理论的基础上，用时间当量去换算中央空调使用量的理论，从而实现复杂问题的简单化。

这种计费技术从中央空调使用的系统整体出发，综合考虑用户的使用行为、消费心理等因素，大量应用了现代微机技术、数据采集、数据传输、数据处理、自动控制等应用技术。

并被命名为“中央空调计费系统”。

该系统一经推出，便受到了业界的广泛关注，至今得到了广泛的推广应用，在所应用的大部分项目中，大多采用能量型与时间当量型计费方法（需要根据建筑实际情况和分户计量的要求来选择，或两种综合运用）。

大量的项目能够成功稳定运行，因而能量型和时间当量型计费方法成为物业管理对中央空调收费的依据。

时间当量型计费原理介绍将带有采集时间功能的温控器与风机盘管相连接，实时对电动阀状态进行检测，在获得电动二通阀开通信号的同时，检测风机盘管高、中、低档的工作状态，并自动累计各档位的有效运行时间。

通过485通讯线将信号传至数据采集器，数据采集器与数据交换机通讯，把“有效运行时间时间”换算成KWh，按照核定的单价进行收费，实现“多用多出，少用少出”的收费目的。

适合应用于住宅小区、高级公寓、写字楼、商铺、宿舍楼等需要分户计量的场所。

中央空调计费系统收费方案1中央空调计费系统收费方案（理论计算方法仅供参考）中央空调系统费用的组成1、对于中央空调，无论是供冷和供暖，其费用基本构成如下：①电费（包括空调主机、冷却塔、冷冻泵、冷却泵、供暖的循环泵等）③系统消耗的水费（冷却塔、锅炉系统用水）－应安装水表，按实际用量分摊④人工管理费（工资、福利等）－中央空调能否由我方工程部去控制，人工管理费减免⑤维护、维修费（不算折旧费）－此项按日后有损坏部件和维修费的实际费用进行分摊空调计费单价制定的理论计算法A、能量型计量方式单价的制定由于AKE-C03能量积算仪可以对中央空调的用量按国际单位制MWh进行计量，直接反映了用户使用中央空调冷量的多少，并且与中央空调主机的制冷量具有很好的可比性，因此AKE-C03中央空调计费系统的价格基本上就等于该中央空调系统产生单位冷量（一般以MWh 为单位）所需的运行费用。

一般情况下，单位时间（按1小时为单位）内中央空调系统所需的运行费用F可以由公式（1）计算得到：F=FD+FS+FR……………………………………………………………（1）其中：FD------为单位时间内中央空调系统所需支付的电费，它又可以由：中央空调主机的功率PZJ、冷冻水泵电机的功率PLD、冷却水泵电机的功率PLQ、冷却塔风机电机的功率PLF、其它用电设备功率Pq 以及电价UD根据公式（2）计算得到。

式中功率单位为KW，电价单位为元/度。

FD=（PZJ+PLD+PLQ+PLF+Pq）×UD…………………………………（2）FS-------为单位时间内空调水消耗所需费用，单位为元/小时FR-------为单位时间内所需的人工管理费，单位为元/小时而单位时间内中央空调系统所能产生的制冷量C可由公式（3）计算得到： C=（n×PC）÷1000 (3)式中：n------为空调主机的效率，可以根据主机的新旧等情况选择，取值范围为0.6～1。

中央空调能量计量系统研究报告中央空调能量计量是一个整体的系统，如下图所示，主要包括前端设备（能量表、时间型计量表等）、通讯网络、控制中心三大部分，其中通讯网络、控制中心在国内都有成熟的方案，在空调能量计量系统中，他们占投资的比例不大，对计量结果的影响较小。

因此，我们主要就空调计量的前端设备进行研究。

中央空调能量计费系统结构图前端计量主要分为时间型和直接计量两种方式：1时间型计量法：根据中央空调的应用实际情况，首先检测中央空调的供水温度，只有在供水温度大于40℃（采暖）或小于12℃（制冷）情况下才计时（确保中央空调“有效果”），然后检测风机盘管的电动阀状态（无阀认为常开）和电机状态（确保用户在“使用”）进行计时（计量的是用户风机盘管的“有效果”使用时间），但这仅仅是一个初步数据，还得利用计算机技术、微电子技术、通讯技术和网络技术等，通过计费管理软件以这些数据为基础进行合理的计算得出“时间型”的付费比例，才能作为收费依据。

时间型计量法为间接测量法，不需要对管道进行测量，主要是对小面积用户的计量收费，成本低，技术成熟可靠，精确度一般。

2直接计量法（能量表法）：中央空调对空间的热交换量与其介质中的能量变化量相等，能量表就是通过直接计量中央空调介质(冷冻水)的能量变化量来实现对中央空调的量化的，其工作原理是依据物质的热交换能量计算热力学公式Q=∫cΔTV=∫c（T2-T1）qt。

能量表由带信号输出的流量计、两只温度传感器和能量积算仪三部分组成，它通过计量中央空调介质（冷冻水）的某系统内瞬时流量、温差，由能量积算仪积分计算出系统的热交换量。

Q－－热（冷）量；q－－流经能量表的瞬时流量；T2\T1－－热交换系统的入口和出口温度；t－－热交换的时间(h)。

能量表原理如下图所示根据上式，由于时间可以直接在计算设备中得到；温度的测量现在已经很精确且价格不高；而流量的测量受水质、温度、流速等的影响，且各种测量方式的价格精度相差较大。
