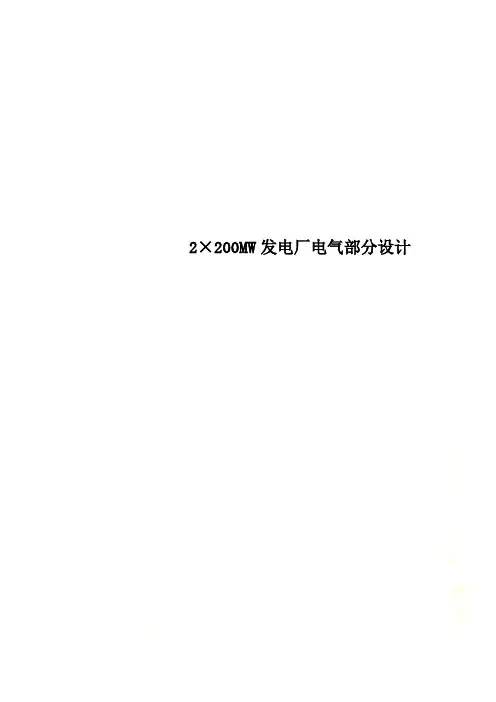

2×200mw发电厂电气部分设计大学毕业论文(设计)

摘要发电厂是电力系统的重要组成部分，也直接影响整个电力系统的安全与运行。

在发电厂中，一次接线和二次接线都是其电气部分的重要组成部分。

在本次设计中，主要针对了一次接线的设计。

从主接线方案的确定到厂用电的设计，从短路电流的计算到电气设备的选择以及配电装置的布置，都做了较为详尽的阐述。

二次接线则以发电机的继电保护的设计为专题，对继电保护的整定计算做了深入细致的介绍。

设计过程中，综合考虑了经济性、可靠性和可发展性等多方面因素，在确保可靠性的前提下，力争经济性。

设计说明书中所采用的术语、符号也都完全遵循了现行电力工业标准中所规定的术语和符号。

毕业设计任务书1毕业设计题目胜利火力发电厂电气部分设计专题：发电机继电保护设计2毕业设计要求及原始资料1、凝气式发电机的规模（1）装机容量装机4台容量2×25MW+2×50MW，U N=10.5KV （2）机组年利用小时 T MAX=6500h/a（3）厂用电率按8%考虑（4）气象条件发电厂所在地最高温度38℃，年平均温度25℃。

气象条件一般无特殊要求（台风、地震、海拔等）2、电力负荷及电力系统连接情况（1）10.5KV电压级电缆出线六回，输送距离最远8km，每回平均输送电量4.2MW，10KV最大负荷25MW，最小负荷16.8MW，COSφ= 0.8，T max = 5200h/a。

（2）35KV电压级架空线六回，输送距离最远20km,每回平均输送容量为5.6MW。

35KV电压级最大负荷33.6MW，最小负荷为22.4MW。

COSφ=0.8， T max =5200h/a。

（3）110KV电压级架空线4回与电力系统连接，接受该厂的剩余功率，电力系统容量为3500MW，当取基准容量为100MVA时，系统归算到110KV母线上的电抗X*S = 0.083。

（4）发电机出口处主保护动作时间t pr1 = 0.1S，后备保护动作时间t pr2 = 4S。

目录1 引言............................................ 错误!未定义书签。

2电气主接线的设计................................ 错误!未定义书签。

2.1 主接线的设计方案的选择.................... 错误!未定义书签。

2.3 发电机与主变压器选择...................... 错误!未定义书签。

3厂用电接线设计.................................. 错误!未定义书签。

3.1 站用电压等级的确定........................ 错误!未定义书签。

3.2 厂用电接线设计方案论证及确定.............. 错误!未定义书签。

3.3 高压厂用变压器和高备变压器的选择.......... 错误!未定义书签。

4短路电流计算.................................... 错误!未定义书签。

4.1 短路电流计算概述.......................... 错误!未定义书签。

4.2 元件电抗计算.............................. 错误!未定义书签。

4.3 各短路点短路电流计算...................... 错误!未定义书签。

5电气设备配置.................................... 错误!未定义书签。

5.1 隔离开关的配置............................ 错误!未定义书签。

5.2 电压互感器的配置.......................... 错误!未定义书签。

5.3 电流互感器的配置.......................... 错误!未定义书签。

5.4 避雷器、避雷针的配置...................... 错误!未定义书签。

发电厂电气二次系统设计-毕业论文本文旨在探究发电厂电气二次系统的设计，并提供实用的建议，以期为相关工程师提供参考。

简介发电厂电气二次系统作为保障电力系统安全、稳定运行的重要系统之一，主要由保护、计量、控制、通信等功能构成。

我们将从以下几个方面对其进行探究：- 发电厂电气二次系统的基本组成- 发电厂电气二次系统的设计原则- 发电厂电气二次系统的具体设计方案- 发电厂电气二次系统的维护和升级基本组成发电厂电气二次系统包含以下几个基本部分：- 保护系统：主要负责对发电机、变压器、线路等电力设备进行智能保护。

- 计量系统：主要负责对各类电力参数进行精确测量、记录和传递。

- 控制系统：主要负责发电机的起停控制、自动换网等功能。

- 通信系统：主要用于各个系统之间的数据传送和信息交换。

设计原则- 安全性原则：二次系统在发电厂电气系统中起到重要保护作用，其安全性需得到高度重视。

- 可靠性原则：二次系统应具有稳定、高效的运行特性，保证设备的正常运行。

- 先进性原则：二次系统设计应在技术水平、系统架构、计算机应用等方面具有一定的先进性。

具体设计方案对于具体设计方案，需要充分考虑电气系统的特点，制定适合的设计方案。

以下是一些建议：- 对于保护系统，应充分考虑设备类型、运行环境、系统灵敏度等因素，确保保护设备能够精确、迅速地响应。

- 对于计量系统，应充分考虑测量范围、测量精度等因素，确保能够精确测量电气参数。

- 对于通信系统，应考虑将现代化技术应用于设计中，提高系统效率和可靠性。

维护和升级为确保二次系统长期稳定运行，需要对其进行定期检修和升级。

其中维护重点包括：- 对保护设备的定期检测和校验；- 对计量设备的检定和校准；- 对通信设备的清洗和保养；- 定期对系统软件进行升级和更新。

结论总之，发电厂电气二次系统设计需要考虑电力系统的特点和具体设计要求，实行科学、合理和稳妥的设计方案，确保系统长期、稳定运行。

同时，对于系统的维护与升级，运维工程师也需及时关注，严格执行维护规程和流程，以确保系统运行的安全性和可靠性。

黄台发电厂电气部分设计网络教育学院本科生毕业论文（设计）题目：黄台发电厂电气部分设计I黄台发电厂电气部分设计内容摘要火力发电厂的电气设备可分为电气一次设备和电气二次设备，在火力发电厂电气部分设计中，一次回路的设计是主体，它是保证供电可靠性。

经济性和电能质量的关键，并直接影响着电气部分的投资。

对发电厂进行电气部分的设计有着很好的实践和指导意义，电气设计包括很多方面，其中，电气主接线是发电厂变电所的主要环节，电气主接线直接影响运行的可靠性、灵活性，它的拟定直接关系着整个变电所电气设备的选择、配电装置的布置、继电保护、自动装置和控制方式的确定，是变电站电气部分投资大小的决定性因素。

本次论文选黄台发电厂作为设计对象，做有关这个发电厂的电气设计。

论文从黄台发电厂的现状以及研究意义入手，首先对发电厂电气设计的主要内容进行了总体概括，包括发电厂的总体分析及主变选择、发电厂的总体分析及主变选择、电气主接线的设计和选择、短路计算以及电气设备的选择等；之后又分别详细地介绍了发电厂的总体分析以及主变选择，对主变的容量、台数、以及电缆的选择等进行了计算；通过分析和计算对该发电厂的电气主接线进行了设计和选择；接着又进行了短路计算并介绍了短路计算的相关目以及有关电气设备选择及校验的相关原则和知识；最后全文进行了总结和概括，有一定的实际指导意义。

关键词：电气设计；变电所；电气主接线；电流计算II黄台发电厂电气部分设计目录内容摘要 (II)目录 (1)1 绪论 (3)1.1发电厂的发展现状与趋势 (3)1.2黄台发电厂的研究背景 (3)1.3 本次论文的主要工作 (4)2 电气设计的主要内容 (5)2.1发电厂的总体分析及主变选择 (5)2.1.1 黄台火力发电厂现状 (5)2.1.2 黄台发电厂的主变选择 (5)2.2电气主接线的选择与设计 (6)2.3短路电流计算 (6)2.4电气设备选择及校验 (6)2.4.1 电气设备选择的一般原则 (7)2.4.2 电气设备的选择条件 (7)3 发电厂的总体分析及主变选择 (10)3.1发电厂的总体情况分析 (10)3.2主变压器容量的选择 (10)3.3主变压器台数的选择 (10)3.4电缆选用原则 (11)4 电气主接线设计 (12)4.1 引言 (12)4.2 电气主接线设计的原则和基本要求 (12)4.3 电气主接线设计说明 (13)4.3.1系统连接 (13)4.3.2主接线方案论证 (14)5 短路电流计算 (16)5.1短路计算的目的 (16)1黄台发电厂电气部分设计5.2发电厂短路电流计算 (16)6 结论 (21)参考文献 (22)2黄台发电厂电气部分设计1 绪论1.1发电厂的发展现状与趋势火力发电厂简称火电厂，是利用煤、石油、天然气作为燃料生产电能的工厂，它的基本生产过程是：燃料在锅炉中燃烧加热水使成蒸汽，将燃料的化学能转变成热能，蒸汽压力推动汽轮机旋转，热能转换成机械能，然后汽轮机带动发电机旋转，将机械能转变成电能，并由升压变压器将发电机出口电压升高后，经输电线路将电能输送到用户或电网中。

1 弓I言近年. 我国电力工业发展迅迪，电力供应能力显著1W3M O“十五”期间全国发电装机靳土曽近2亿千瓦，创历史衆高水平，2006年又新瓚装机容妒1亿千瓦.总容2超过6亿千瓦. 今年投产规棋仍将保持在7000万千瓦以上.全国电力供应紧张的局面已经W•到全面缓解。

但是，我国电力工业结构不合理的于盾仍十分突出.特别是能耗髙、污染笙的小火电机组比笙过髙。

因此.电力工业将“上大压小”、加快关停小火电机组放在了“ ~五”期间工作的首位〔9】。

据测算，火电机组容妒的不同，反映在煤杞和污染物排放姑上差别很大。

大型高效发电机组每千瓦时供电煤耗为290克--340克，中小机组则达到380克--500克° 5万千瓦机组其供电煤耗约440克/千瓦时，发同样的电甘.比大机组多耗煤30~50%o与此同时.小火电机组排放二氧化硫和烟尘排放姑分别占电力行业总排放册的35讣52%O国家发改委能源局局长赵小平葬了一笔账.“现有的小机组若能够完全由大机组特代. 一年可节能9000万吨标准煤. 相应减少排放二氧化砍220万吨，少排放二氧化碳2. 2亿吨°目前全国10万千瓦及以下小火电机组占火电装机比磁达到29. 4%,这些小火电绝大郃分是在我国电力供应较为紧张的“八五”、“九五”期间飓5父的，主要分布于经济发达地区利煤炭资源丰富的省份° 加逋关停小火电机组. 一方面是保证节能降耗指标的完成.另一方而有助于保障大机组的开工率. 促进电力产业结构改造升级。

关停小火电机组是从国家大局出发，优化电力工业结构的笙要举箱\ 对提髙电力工业的赞体质2和效益，促进电力工业可持续发展具有十分更要的您义° 发电厂二期工程电气郃分设计①装机容讣：装机两台.总容M 600MW;②机组年利用小时数：Tmax=6000小时③气班条件：发电厂所在地瑕高气5M 32C t年平均气泯5. 65C,垠大风迪25m/s④厂用电率：按6%考虑⑤220kV电压等级，架空线路2回与系统相连.系统电抗以100M\T A为基准折算到220kV 母线为0. 028设计基本要求：①确定发电厂电气主接线的垠佳方案（包括主变压器型式、容如•的选择）；②确定发电厂厂用电接线的垠佳方案;③计葬短路电流；④费故保安负荷计算、电气设备的配堂方案；⑤电气设备的选择与校验；⑥绘制有关图纸（电气主接线图、配电装堂平面图与断面图等）；2 电气主接线2. 1 概述主接线设计必须结合电力系统利发电厂的具体tfr况. 全面分析有关因素. 正确处理它们之间的关系，衆后合理确定主接线的方案〔习。

发电厂电气部分课程设计题目发电厂电气部分设计—2×200MW+2×300MW学院名称电气工程学院指导教师肖金凤班级电力1103学号 310学生姓名陈彪2011年6 月13 日目录设计任务书 (4)前言 (6)摘要 (7)1. 电气主接线 (8)系统与负荷资料分析 (8)主接线方案的选择 (8)厂用电接线方式的选择 (12)变压器的选择与计算 (13)2. 短路电流的计算 (17)短路计算的一般规则 (17)短路电流的计算 (17)3. 电气设备的选择 (19)电气设备选择的一般规则 (19)电气选择的条件 (19)电气设备的选择 (21)电气设备选择的结果表 (22)4. 配电装置 (24)配电装置选择的一般原则 (24)配电装置的选择及依据 (26)主接线中设备配置的一般原则 (26)5.结束语 (28)参考文献 (29)附录Ⅰ：短路计算 (30)附录Ⅱ：电气设备的校验 (35)附录Ⅲ: 设计总图前言电力行业是国民经济发展的基础和关键，高质量的电力资源和可靠的供电水平是衡量电力行业发展的指标。

做好设计工作对工程的建设的工期、质量、投资费用和建成投产后的运行安全可靠性和生产的综合经济效益，起着决定性的作用。

本设计的目的是使树立工程观点，加强基本理论的理解和工程设计基本技能的训练，了解现代大型发电厂的电能生产过程及其特点，掌握发电厂电气主系统的设计方法，并在分析、计算和解决实际工程能力等方面得到训练，为今后从事电气设计、运行管理和科研工作，奠定必要的理论基础。

本设计是对2×200MW + 2×300MW总装机容量为1000MW的凝汽式区域性火电厂进行电气一次部分及其厂用电高压部分的设计，它主要包括了四大部分，分别为电气主接线的选择、短路电流的计算、电气设备的选择、配电装置的选择。

其中详细描述了主接线的选择、短路电流的计算和电气设备的选择，从不同的短路情况进行分析和计算，对不同的短路参数来进行不同种类设备的选择，并对设计进行了理论分析。

2×200MW发电厂电气部分设计发电厂电气部分课程设计论文题目：400MW火力发电厂系部：电气工程系专业：供用电技术班级： 2013级01班学生姓名：王炳银学号： 130315147指导教师：聂真2016年 4 月 30 日目录摘要 (I)绪论 (2)第1章发电机和变压器的选择 (3)1.1 发电机的选择 (3)1.2 主变压器的选择 (3)第2章电气主接线设计 (5)2.1 主接线的设计原则和要求 (5)2.2 主接线设计步骤 (6)2.3 发电厂电气主接线设计 (6)第3章电气设备的选择 (9)3.1 电气设备的选择原则 (13)3.2 高压断路器和隔离开关的选择及校验 (10)3.3 互感器的选择 (15)第4章发电厂自用电接线设计 (28)4.1 厂用电设计的基本要求和原则 (28)4.2 高压厂用变压器的选择 (28)第5章短路电流计算 (30)5.1 短路电流计算的目的 (30)5.2 短路计算点的确定及短路电流的计算 (31)展望 (26)致谢 (27)参考文献 (36)附录 (38)摘要电力工业是国民经济的重要行业之一，它既为现代化工业、农业、科学技术和国防提供必不可少的动力，且和广大人民群众的日常生活有着密切的联系，我国具有丰富的能源资源，发电厂是把各种天然能源，如煤炭、水能、核能等转换为电能的工厂，以满足人民生活的需要。

关键词: 断路器变压器母线要求：题目：400MW火力发电厂电气部分设计原始资料：1. 发电厂情况装机两台，容量2x200MW，发电机额定电压15.75KV，cosφ=0.85，机组年利用小时数5500h，厂用电率5.5% ，发电机主保护时间0.05s，后备保护时间3.9s，环境条件可不考虑。

2. 接入电力系统情况发电厂除厂用电外，剩余功率送入220V电力系统，架空线路4回，系统容量2500MW，通过并网断路器的最大短路电流：''26.5I KA=229.1 SI KA=429.3 SI KA=3、厂用电采用6kv及380/220三级电压绪论随着社会的发展，电能被日益广泛的应用于工农业生产以及人民的日常工作中。

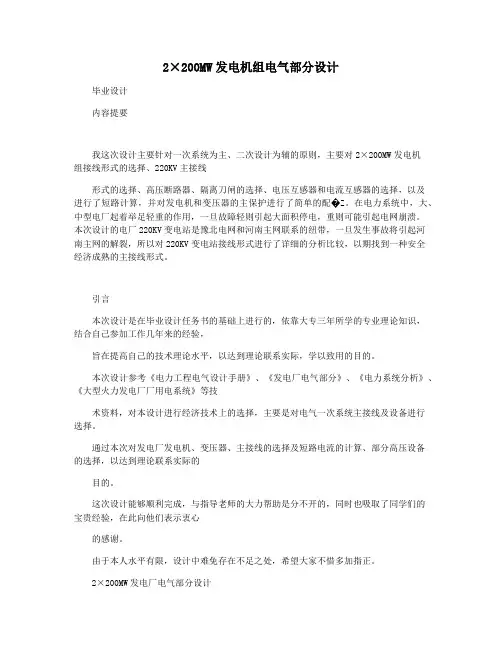

2×200MW发电机组电气部分设计毕业设计内容提要我这次设计主要针对一次系统为主、二次设计为辅的原则，主要对2×200MW发电机组接线形式的选择、220KV主接线形式的选择、高压断路器、隔离刀闸的选择、电压互感器和电流互感器的选择，以及进行了短路计算，并对发电机和变压器的主保护进行了简单的配�Z。

在电力系统中，大、中型电厂起着举足轻重的作用，一旦故障轻则引起大面积停电，重则可能引起电网崩溃。

本次设计的电厂220KV变电站是豫北电网和河南主网联系的纽带，一旦发生事故将引起河南主网的解裂，所以对220KV变电站接线形式进行了详细的分析比较，以期找到一种安全经济成熟的主接线形式。

引言本次设计是在毕业设计任务书的基础上进行的，依靠大专三年所学的专业理论知识，结合自己参加工作几年来的经验，旨在提高自己的技术理论水平，以达到理论联系实际，学以致用的目的。

本次设计参考《电力工程电气设计手册》、《发电厂电气部分》、《电力系统分析》、《大型火力发电厂厂用电系统》等技术资料，对本设计进行经济技术上的选择，主要是对电气一次系统主接线及设备进行选择。

通过本次对发电厂发电机、变压器、主接线的选择及短路电流的计算、部分高压设备的选择，以达到理论联系实际的目的。

这次设计能够顺利完成，与指导老师的大力帮助是分不开的，同时也吸取了同学们的宝贵经验，在此向他们表示衷心的感谢。

由于本人水平有限，设计中难免存在不足之处，希望大家不惜多加指正。

2×200MW发电厂电气部分设计一、原始资料：1．发电厂类型：火力发电厂 1、本厂设计规模：根据系统规划本厂计划安装200MW汽轮发电机组两台，设计工作一次完成。

2、厂址地理条件：本厂厂址地势平坦，平均海拔不超过50米，年最高温度40度，本厂位于县郊，距离负荷中心仅20余公里，供电半径70公里，周围有一些水泥厂，所以选择应选择抗污能力强的电气设备，并每年对220KV变电站进行带电水冲洗。

摘要本毕业设计论文是2×300+2×200 M W发电厂电气部分的初步设计。

全论文除了摘要、毕业设计书之外，还详细的说明了各种设备选择的最基本的要求和原则依据。

变压器的选择包括：发电厂主变压器、高压备用变压器及高压厂用变压器的台数、容量、型号等主要技术数据的确定。

电气主接线主要介绍了电气主接线的重要性、设计依据、基本要求、各种接线形式的优缺点以及主接线的比较选择，并制定了适合本厂要求的主接线。

厂用电接线包括：厂用电接线的总要求以及厂用母线接线设计。

短路电流计算是最重要的环节，本论文详细的介绍了短路电流计算的目的、假定条件、一般规定、元件参数的计算、网络变换、以及各短路点的计算等知识。

高压电气设备的选择包括母线、高压断路器、隔离开关、电流互感器、电压互感器、高压开关柜的选择原则和要求，并对这些设备进行校验和产品相关介绍。

而根据本论文所介绍的高压配电装置的设计原则、要求和220kV的配电装置，决定此次设计对本厂采用分相中型布置。

继电保护和自动装置的规划，包括总则、自动装置、一般规定和发电机、变压器、母线等设备的保护，而发电厂和变电所的防雷保护则主要针对避雷针和避雷器的设计。

此外，在论文适当的位置还附加了图纸（主接线、平面图、防雷保护等）及表格以方便阅读、理解和应用。

关键词发电厂,电气设计, 短路计算,设备选择,配电装置AbstractThis graduate design thesis is A 2×300+2×200 MW：A power plant the first period engineering electricity parts of first steps design. Whole thesis besides summary graduate to design the book outside, returned the expatiation every kind of most basic request that equipments choose With principle according to. The choice of the transformer includes: Main transformer, high pressure in power plant back transformer and high pressure factories use the main technique in number, capacity, model number...etc. in set data of the transformer to really settle. The electricity lord connected the line to introduce primarily the electricity lord connects the linear importance, design according to, the basic request, every kind of merit and shortcoming and lords that connect the line form connects the linear choosing more, the lord that combine to establish the in keeping With my plant the request connects the line; The factory connects With the electricity the line includes: The factory connect the linear total request and factory to connect the line design With the mother line With the electricity. The short-circuit galvanometer is regarded as the most important link, this thesis introduced the calculating purpose in short-circuit electric current, assumption term, general provision, the calculation, network transformation of a parameter detailedly and each calculation etc. knowledge that short circuit order; The choice of the high pressure electricity equipments includes the mother line, high pressure breaks the road machine and insulate the switch, electric current to feels With each other the machine, electric Voltage feels With each other the choice principle of the machine, high pressure switch cabinet With request, and proceed to these equipments the school check With the related introduction in product .But go together With the design principle of the electricity device, request to go together With the electricity device With 220kV according to this thesis a high pressure for introducing, decide this time design to adopt the cent the mutually medium-sized arranging to the my plant. after electricity protection With the programming of the automatic device, include total, automatic device, general provision With the protection of generator, transformer, mother line etc. equipments, but power plant With change to give or get an electric shock a design for defending thunder protecting then primarily aiming at lightning rod With lightning arrester. In addition, return in the appropriate position in thesis additional diagram paper (the lord connects the line, plane chart and defend thunder protection etc.) and forms read, comprehend With the convenience With applied.Key words Power plant Electricity design Short circuit calculation Equipments choice Electricity equips引言本次设计是我们在校期间进行的依次比较系统、具体、完整的颇为重要的设计，是一次比较综合的训练。

摘要發電廠是電力系統的重要組成部分，也直接影響整個電力系統的安全與運行。

在發電廠中，一次接線和二次接線都是其電氣部分的重要組成部分。

在本次設計中，主要針對了一次接線的設計。

從主接線方案的確定到廠用電的設計，從短路電流的計算到電氣設備的選擇以及配電裝置的佈置，都做了較為詳盡的闡述。

二次接線則以發電機的繼電保護的設計為專題，對繼電保護的整定計算做了深入細緻的介紹。

設計過程中，綜合考慮了經濟性、可靠性和可發展性等多方面因素，在確保可靠性的前提下，力爭經濟性。

設計說明書中所採用的術語、符號也都完全遵循了現行電力工業標準中所規定的術語和符號。

畢業設計任務書1畢業設計題目火力發電廠電氣部分設計專題：發電機繼電保護設計2畢業設計要求及原始資料1、凝氣式發電機的規模（1）裝機容量裝機4臺容量2×25MW+2×50MW，U N=10.5KV（2）機組年利用小時 T MAX=6500h/a（3）廠用電率按8%考慮（4）氣象條件發電廠所在地最高溫度38℃，年平均溫度25℃。

氣象條件一般無特殊要求（颱風、地震、海拔等）2、電力負荷及電力系統連接情況（1）10.5KV電壓級電纜出線六回，輸送距離最遠8km，每回平均輸送電量4.2MW，10KV最大負荷25MW，最小負荷16.8MW，COSφ = 0.8，T max = 5200h/a。

（2）35KV電壓級架空線六回，輸送距離最遠20km,每回平均輸送容量為5.6MW。

35KV電壓級最大負荷33.6MW，最小負荷為22.4MW。

COSφ=0.8， T max =5200h/a。

（3）110KV電壓級架空線4回與電力系統連接，接受該廠的剩餘功率，電力系統容量為3500MW，當取基準容量為100MVA時，系統歸算到110KV母線上的電抗X*S = 0.083。

（4）發電機出口處主保護動作時間t pr1 = 0.1S，後備保護動作時間t pr2 = 4S。

3畢業設計主要任務：3、發電廠電氣主接線設計4、廠用電的設計5、短路電流計算6、導體、電纜、架空線的選擇7、高壓電器設備8、的選擇9、電氣設備10、的佈置設計11、發電廠的控制與信號設計12、（專題）發電機的繼電保護設計目錄第一章電廠電氣主接線設計1-1 原始資料分析 (7)1-2 主接線方案的擬定 (8)1-3 主接線方案的評定…………………………………101-4 發電機及變壓器的選擇……………………………11第二章廠用電設計2-1 負荷的分類與統計…………………………………132-2 廠用電接線的設計…………………………………162-3 廠用變壓器的選擇…………………………………18第三章短路電流計算3-1 概述……………………………………………193-2 系統電氣設備標麼電抗計算………………………203-3 短路電流計算………………………………………23第四章導體、電纜、架空導體的選擇4-1 導體的選擇……………………………………………4-2 電纜的選擇4-3 架空導線的選擇第五章高壓電器設備的選擇5-1 斷路器與電抗器的選擇5-2 隔離開關的選擇5-3 互感器的配置第六章電氣設備的佈置設計6-1 概述6-2 屋內配電裝置6-3 屋外配電裝置6-4 發電機與配電裝置的連接第七章發電廠的控制與信號設計7-1 發電廠的控制方式7-2 斷路器的控制與信號7-3 中央信號裝置7-4 發電廠的弱電控制第八章發電機的繼電保護設計（專題）8-1 概述8-2 縱聯差動保護8-3 橫聯差動保護8-4 低電壓起動的過電流保護8-5 過負荷保護8-6 定子繞組單相接地保護8-7 發電機保護總接線圖說明結束語參考文獻第一章發電廠電氣主接線設計第二章1-1 原始資料分析設計電廠總容量2×25+2×50=150MW，在200MW以下，單機容量在50MW以下，為小型凝汽式火電廠。
