数控加工中心操作与加工
数控加工中心操作与加工1.开机准备：先检查电源、气源、润滑油等设备是否正常，确保安全并提前进行预热。
然后将机床主轴、刀库、工作台回到初始位置，进行系统自检。
2.程序选择：根据零件要求，选择合适的加工程序，并将程序导入数控系统。
程序一般由编程员编写并保存在U盘或计算机中。
3.加工参数设置：根据零件要求，设置加工速度、进给速度、切削深度等加工参数，并将参数输入到数控系统中。
注意调整不同工序的参数以保证加工质量和效率。
4.刀具装夹：根据加工程序和刀具要求，选择合适的刀具，并将刀具安装到刀库中。
在安装刀具前，要检查刀具的刀片是否完整、刀具夹紧力是否适当。
5.加工操作：打开数控系统，选择相应的加工程序，并将工件装夹到工作台上。
根据加工参数和刀具要求，进行自动或手动操作，启动主轴和进给轴，进行精密的切削加工。
6.测量检验：在加工过程中，根据需要进行测量校验，检查加工尺寸和精度是否符合要求。
可以使用千分尺、游标卡尺、高度规等测量工具进行测量，并及时记录数据。
7.加工结束：当加工完成后，关闭主轴、进给轴和冷却系统，将加工好的工件取下并进行清理。
同时，保存加工程序和相关数据，并关闭机床。
除了以上常规操作，数控加工中心还可以进行其他操作，如换刀、刀具磨损检测、切削液更换和维护保养等。
这些操作需要根据具体情况进行，并且需要进行定期的维护保养，以确保机床的长期稳定运行。
总的来说，数控加工中心的操作相对繁琐，需要对机床结构和加工工艺有一定的了解。
只有熟练掌握各项操作技巧，才能保证加工质量和效率，并确保数控加工中心的长期稳定运行。
CNC数控加工中心操作规程
CNC数控加工中心操作规程
CNC数控加工中心是一种高精度、高效率的自动化加工设备，使用前需按照规程进行操作，以确保安全、有效地完成加工任务。
1. 检查设备：在操作前，检查设备的开关、紧固件等是否正常，保证设备处于良好的工作状态。
2. 安装工件：根据加工要求，将待加工工件安装在工作台上，确保工件的稳定和准确位置。
3. 检查刀具：检查加工中心上的刀具，确保刀具的锋利度和正常磨损程度，如需更换刀具，应按照正确的操作步骤进行更换。
4. 设置加工程序：根据加工要求，设置加工程序，包括切割速度、加工路径等参数的设定，确保加工的准确性和效率。
5. 启动加工中心：按照设备的操作要求，启动加工中心，确保设备运转平稳、无异常振动。
6. 监控加工过程：在加工过程中，及时监控加工中心的运行状态，注意异常情况的发生，如机械故障、刀具断裂等，及时停车检查并解决问题。
7. 完成加工任务：等待加工任务完成后，停止加工中心的运行，确认工件加工质量符合要求。
8. 清洁设备：在加工完成后，清理设备的残留物，包括废料、加工粉末等，保持设备的整洁。
9. 关闭设备：在操作结束后，按照设备的关闭程序，依次关闭加工中心、切断电源，并进行设备的维护保养工作。
以上是CNC数控加工中心操作的一般规程，实际操作时，还需根据设备的具体要求和加工任务的特点进行调整和补充。
数控铣床加工中心编程与操作课程标准
《数控铣床 / 加工中心编程与操作》学习领域（课程）教课标准一、课程说明课程名称数控铣床 / 加工中心编程开课分院（系部）与操作合用专业数控技术应用专业课程代码学时先修课程后续课程编制人判定人制（修）定日期二、课程性质与任务在机械制造行业，数控加工技术岗位主要有：数控机床操作员（中心岗位）、数控工艺编程员（中心岗位）。
数控机床操作工按工种又可分为：数控车、数控铣、加工中心操作工等。
本课程是为培育数控铣、加工中心操作员、数控工艺编程员的数控镗铣类机床操作、数控工艺剖析与编程、数控加工以及质量控制等方面技术而设置的一门专业骨干课程，它与《数控车床编程与操作》课程一同对数控专业学生的职业能力的形成起要点支撑作用。
本课程先修课程有《机加工岗位与工作过程认识实训》、《工程图识读与使用软件画图》、《使用手动工具的部件加工》、《使用一般机床的部件加工》；后修学习领域有《顶岗实训》、《机械创新设计》。
同修的课程有《数控车床编程与操作》、《计算机协助造型与自动编程》。
本课程合用于数控技术专业。
三、课程设计思路本课程标准是以就业为导向拟订。
其课程内容以过程性知识为主、陈说性知识为辅，即以实质应用的经验和策略的习得为主、以适量够用的观点和原理的理解为辅。
由实践情境构成的以过程逻辑为中心的行动系统，重申的是获得过程性知识，主要解决“怎么做”（经验）和“怎么做更好” （策略）的问题。
课程内容的选择应按照三个原则：（1）科学性原则（2）情境性原则（ 3）人天性原则。
课程内容的选用既表现职业性，也表现开放性；既服务于地方经济，知足公司的需要，也便于教课活动的展开。
所以本课程标准就以数控铣床和加工中心作为学习平台，选择最常用、最常有、最适用、最有代表性的典型部件加工过程为教课内容。
实现能力为本位的培育目标，是《数控铣床/ 加工中心编程与操作》课程内容定位的方向。
四、课程教课目的( 一) 素质目标经过本课程教课，正直学生的学习态度，能够锻炼学生的思想方法和思想能力，提升学生的职业素质和职业能力。
《数控加工编程及操作》教案

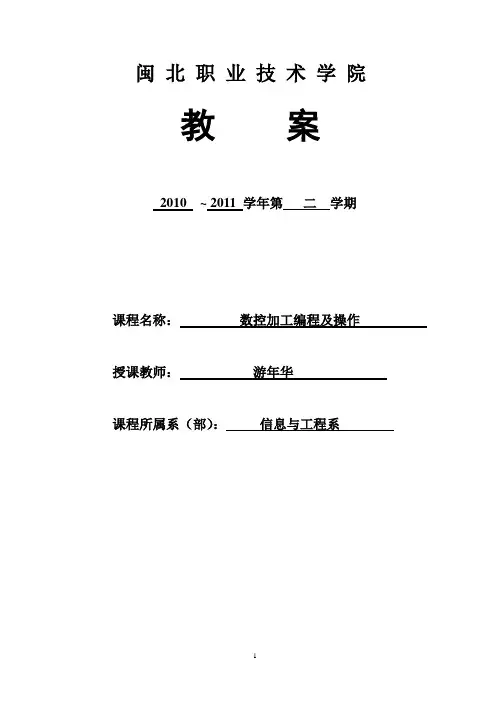

闽北职业技术学院教案2010 ~ 2011 学年第二学期课程名称：数控加工编程及操作授课教师：游年华课程所属系（部）：信息与工程系课程名称:机械制造基础授课班级：09机械（1）班课程类型：理论课总学时：64（理论24）学分：4使用教材：《数控加工编程及操作》清华大学出版社刘力健牟盛勇主编教学方法、手段：讲授考核方式：考试主要参考书目：《数控加工编程及操作》中国轻工业出版社郭庆梁浦艳敏主编（教案正文）第1章数控加工系统授课日期：2011年3月7日下午第7、8节标题: 1.1数控加工及其特点；1.2数控机床的工作原理及性能指标；1.3 数控机床的典型机械结构；1.4 数控刀具系统；1.5 夹具及对刀工具简介；1.6 数控加工技术的发展教学目的与要求：1、通过本章的学习，要求读者了解数控加工的优点、数控机床的性能指标、数控机床的组成和一些典型结构、刀具及夹具系统。
2、掌握数控加工的基本过程。
授课时数：2学时教学重点和难点：1、教学重点：数控加工的基本过程。
2、教学难点：数控加工系统。
教学内容及过程:教学内容方法与手段时间分配第一课时引入新课：同学们都十分熟悉普通加工设备，如普通车床、普通铣床等常见的机加工设备，但在实际的生产加工中数控设备的应用是十分广泛的，数控车床、数控铣床就是我们接下来要学习的内容。
第1章数控加工系统1.1 数控加工及其特点PPT 、讲授法5分钟1.2 数控机床的工作原理及性能指标PPT 、讲授法15分钟1.2.1 数控机床组成及工作原理1.2.2 数控机床的分类及性能指标1.3 数控机床的典型机械结构（教学难点）PPT 、讲授法25分钟1.3.1 数控机床主传动系统1.3.2 数控机床的进给传动系统1.3.3 数控机床的自动换刀装置第二课时1.4 数控刀具系统PPT 、讲授法15分钟1.4.1 数控刀具的特点1.4.2 数控刀具的分类1.5 夹具及对刀工具简介（教学重点）PPT 、讲授法15分钟1.5.1 数控机床的夹具1.5.2 数控机床的对刀工具1.6 数控加工技术的发展PPT 、讲授法15分钟1.6.1 数控系统的发展1.6.2 数控机床的发展思考题(作业):1 简述数控加工的优点。
《数控加工中心操作与加工》

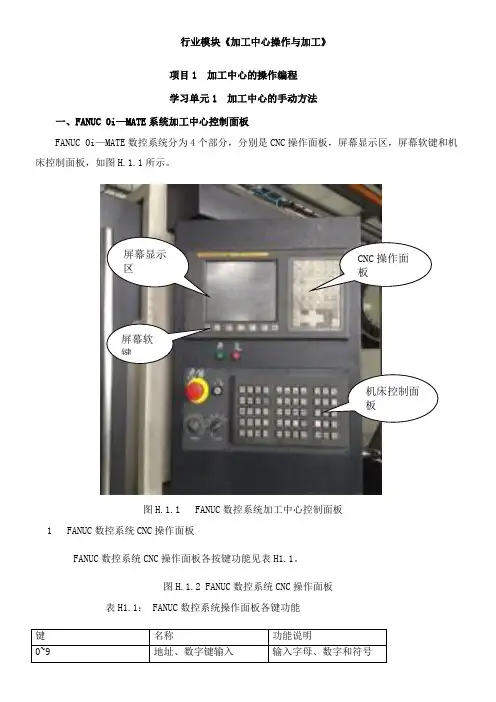

行业模块《加工中心操作与加工》项目1 加工中心的操作编程 学习单元1 加工中心的手动方法一、FANUC 0i —MATE 系统加工中心控制面板FANUC 0i —MATE 数控系统分为4个部分，分别是CNC 操作面板，屏幕显示区，屏幕软键和机床控制面板，如图H.1.1所示。
图H.1.1 FANUC 数控系统加工中心控制面板1 FANUC 数控系统CNC 操作面板FANUC 数控系统CNC 操作面板各按键功能见表H1.1。
图H.1.2 FANUC 数控系统CNC 操作面板表H1.1： FANUC 数控系统操作面板各键功能键 名称功能说明0~9地址、数字键输入输入字母、数字和符号CNC 操作面板屏幕显示区屏幕软键机床控制面板SHIFT 上档键切换字符EOB 段结束符键每条语句结束后加“；”POS 加工操作区域键显示加工状态PROG 程序操作区域键显示程序界面OFS/SET 参数操作区域键显示参数和设置界面SYSTEM 系统参数键设置系统参数MESSAGE 报警参数键显示报警参数CSTM/GR 图像显示键显示当前走刀路线INSERT 插入键手动编程时插入字符ALTER 替换键编程时替换字符CAN 回退键编程时回退清除字符DELETE 删除键删除程序及字符INPUT 输入键输入各种参数RESET 复位键复位数控系统HELP 帮助键获得帮助信息翻页键程序编辑时进行翻页光标移动键移动光标2 机床控制面板如图H.1.3所示图H.1.3 FANUC数控系统机床控制面板FANUC数控系统机床控制面板各按钮说明类型按钮/名称功能说明模式选择自动按此按钮后，进入自动加工编辑按此按钮后，进入程序编辑MDI按此按钮后，进入MDI，手动输入程序DNC 按此按钮后，可进行输入输出程序（在线加工）回原点模式按此按钮后，机床进入回原点模式JOG按此按钮后，进入手动状态增量按此按钮后，进入增量模式手轮按此按钮后，进入首轮模式，可手轮操作机床电源开接通电源电源关关闭电源主轴倍率调节主轴转速1.打开机床电闸；2.点击”电源开”按钮；3.打开急停按钮；4.机床回参考点，按“回零”键,回零键变亮进入机床回零状态，先按“+Z”键，再按“+X”“+Y”键，“+Z”“+X”“+Y”键的指示灯变亮即回原点完成。
电子课件-《数控铣床加工中心编程与操作(FANUC系统)(第二版)》-A0第一章 数控铣床加工中心编程基本知识
第一节 数控铣床/加工中心概述 二、 数控铣床 /加工中心的组成
数控铣床/加工中心的组成
第一节 数控铣床/加工中心概述
1. 程序载体 数控机床是按照程序载体上的数控程序运行的。 2. 输入装置 输入装置的作用是将程序载体内有关加工程序读入数控系统。 3. 数控系统 数控系统是数控机床的核心。它由输入装置、控制运算器和输出装置 等构成。 4. 伺服系统 伺服系统是数控机床的重要组成部分，它是数控系统和受控设备的联 系环节。
第三节 数控编程的基本知识
1. 图样分析 2. 确定加工工艺 3. 数值处理 4. 编写程序 5. 存储程序 6. 程序校验与试切
第三节 数控编程的基本知识
二、 程序编制的方法
1. 手工编程 对于几何形状简单、计算方便、轮廓由直线和圆弧组成的零件，一般 采用手工编程的方法编制加工程序。 2. 自动编程 对于几何形状复杂，轮廓外形由一些非圆曲线、曲面所组成，或者零 件的几何形状并不复杂但是程序编制的工作量很大，或者是需要进行复杂 的工艺及工序处理的零件，采用自动编程的方法。
第二节 数控铣床/加工中心的坐标系
如图所示，定位块被事先安装在机床上，水平边和竖直边分别与机床 坐标系的 X轴和Y 轴平行。对刀点位于定位块的左下角，相对于编程原点 的距离为δ1 和δ2。对刀点在机床坐标系中的位置可以通过对刀的方式获得， 即图中的 X1 值和Y1 值，此值为负值。因定位块的厚度尺寸δ1 和δ2 是已知 的，所以就可以间接计算出编程原点在机床坐标系中的坐标值为 (X1+δ1， Y1+δ2)。
数控铣床加工零件 a)汽车拨叉 b)塑料模具零件 c)电极
第一节 数控铣床/加工中心概述
2. 加工中心 加工中心是由机械设备与数控系统组成的适用于加工复杂零件的高效 率自动化机床。与数控铣床的最大区别在于具有自动交换加工刀具的能力。 (1)加工中心的分类 加工中心按主轴在空间所处的位置分为卧式加工中心和立式加工中心。
数控加工中心操作流程步骤
数控加工中心操作流程步骤数控加工中心是一种高精度、高效率的加工设备，广泛应用于各种金属和非金属材料的加工领域。
下面将介绍数控加工中心的操作流程步骤。
1. 设定加工参数：在进行数控加工之前，首先需要根据加工零件的要求，设定加工参数，包括刀具转速、进给速度、切削深度等。
这些参数的设定将直接影响到加工质量和效率。
2. 载入加工程序：将事先编写好的加工程序通过U盘或网络等方式导入数控加工中心的控制系统中。
加工程序包括加工路径、刀具轨迹、加工顺序等信息，是数控加工中心进行加工的指导文件。
3. 定位工件：将待加工的工件固定在数控加工中心的工作台上，并通过手动或自动的方式进行定位，确保工件与刀具的相对位置正确。
4. 校准工件坐标系：在进行数控加工之前，需要对工件的坐标系进行校准，确保加工程序中的坐标与实际工件的位置一致。
这一步骤是保证加工精度的重要环节。
5. 启动加工程序：确认所有参数设置正确无误后，通过数控系统启动加工程序。
数控加工中心将按照预设的加工路径和顺序，自动进行切削、铣削、钻孔等加工操作。
6. 监控加工过程：在加工过程中，操作人员需要时刻监控数控加工中心的运行状态，确保加工过程平稳进行。
同时，及时调整加工参数，以保证加工质量和效率。
7. 完成加工：当加工程序执行完毕后，数控加工中心会自动停止运行。
操作人员需要检查加工件的质量和尺寸是否符合要求，如有问题需要及时调整或重新加工。
8. 清洁维护：在完成加工后，及时清洁数控加工中心的工作台、刀具和冷却液等部件，确保设备的正常运行。
同时，定期对数控加工中心进行维护保养，延长设备的使用寿命。
总的来说，数控加工中心的操作流程步骤包括设定加工参数、载入加工程序、定位工件、校准工件坐标系、启动加工程序、监控加工过程、完成加工和清洁维护等环节。
只有严格按照操作流程进行操作，才能保证数控加工中心的正常运行和加工质量。
CNC数控加工中心操作规程(3篇)

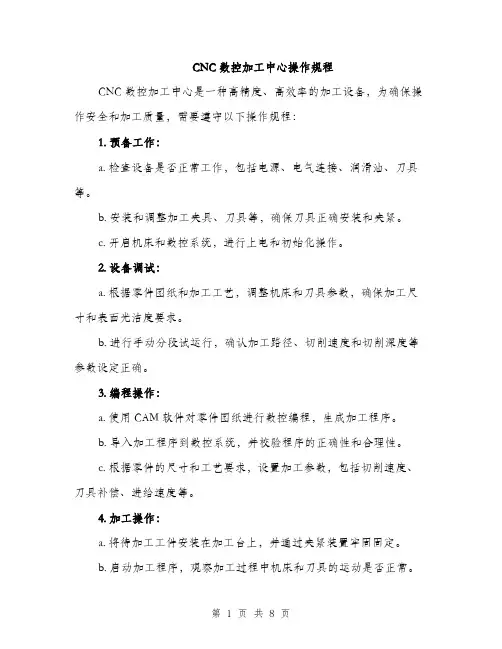

CNC数控加工中心操作规程CNC数控加工中心是一种高精度、高效率的加工设备，为确保操作安全和加工质量，需要遵守以下操作规程：1. 预备工作：a. 检查设备是否正常工作，包括电源、电气连接、润滑油、刀具等。
b. 安装和调整加工夹具、刀具等，确保刀具正确安装和夹紧。
c. 开启机床和数控系统，进行上电和初始化操作。
2. 设备调试：a. 根据零件图纸和加工工艺，调整机床和刀具参数，确保加工尺寸和表面光洁度要求。
b. 进行手动分段试运行，确认加工路径、切削速度和切削深度等参数设定正确。
3. 编程操作：a. 使用CAM软件对零件图纸进行数控编程，生成加工程序。
b. 导入加工程序到数控系统，并校验程序的正确性和合理性。
c. 根据零件的尺寸和工艺要求，设置加工参数，包括切削速度、刀具补偿、进给速度等。
4. 加工操作：a. 将待加工工件安装在加工台上，并通过夹紧装置牢固固定。
b. 启动加工程序，观察加工过程中机床和刀具的运动是否正常。
c. 定期检查加工状态，包括切屑情况、润滑油状态等，确保加工过程平稳。
5. 完工检验：a. 加工完成后，关闭加工程序和机床电源。
b. 检查加工件的尺寸、表面质量和形状是否符合要求。
c. 清理加工现场，清除切屑和废料，保持机床的整洁。
6. 日常维护：a. 检查机床各部件的润滑情况，及时添加润滑油和清理油垢。
b. 定期检查刀具的磨损情况，及时更换刀具。
c. 清洁数控系统和控制面板，以保持良好的运行环境。
以上是CNC数控加工中心的操作规程，操作人员应严格按照规程进行操作，确保加工质量和人员安全。
如有问题或异常情况，应及时停止操作并向相关人员报告。
CNC数控加工中心操作规程（二）第一章总则第一条为了规范CNC数控加工中心的操作，提高加工效率和质量，保障工作人员的安全，制定本规程。
第二条本规程适用于CNC数控加工中心的操作人员。
第三条操作人员应具备相应的技术素质和专业知识，并严格按照本规程进行操作。
