单片机IO口扩展

单片机数字输入输出接口扩展设计方法单片机作为一种常见的微控制器，其数字输入输出接口的扩展设计方法是我们在电子工程领域中经常遇到的任务之一。

在本文中，我们将讨论单片机数字输入输出接口的扩展设计方法，并探讨其中的原理和应用。

在单片机系统中，数字输入输出（I/O）接口在连接外围设备时起着至关重要的作用。

通过扩展数字 I/O 接口可以为单片机系统提供更多的输入输出通道，从而提高系统的功能和性能。

下面将介绍几种常见的单片机数字 I/O 接口扩展设计方法。

1. 并行输入输出接口扩展并行输入输出接口扩展是最常见和直接的扩展方法之一。

通常，单片机的内部I/O口数量有限，无法满足一些复杂的应用需求。

通过使用外部并行输入输出扩展芯片，可以将单片机的I/O口扩展到更多的通道，同时保持高速数据传输。

这种方法可以使用注册器和开关阵列来实现数据的输入和输出。

2. 串行输入输出接口扩展串行输入输出接口扩展是一种节省外部引脚数量的方法。

使用串行输入输出扩展器，可以通过仅使用几个引脚实现多个输入输出通道。

这种方法适用于具有较多外设设备且外围设备数量有限的应用场景。

通过串行接口（如SPI或I2C）与扩展器通信，可以实现高效的数据传输和控制。

3. 矩阵键盘扩展矩阵键盘扩展是一种常见的数字输入接口扩展方法。

很多应用中，需要通过键盘输入数据或控制系统。

通过矩阵键盘的使用，可以大大减少所需的引脚数量。

通过编程方法可以实现键盘按键的扫描和解码，从而获取用户输入的数据或控制信号。

4. 脉冲编码调制（PCM）接口扩展脉冲编码调制是一种常见的数字输出接口扩展方法。

它通过对数字信号进行脉冲编码，将数字信号转换为脉冲信号输出。

这种方法适用于需要输出多个连续的数字信号的应用，如驱动器或步进电机控制。

通过适当的电路设计和编程，可以实现高效的数字信号输出。

5. PWM（脉冲宽度调制）接口扩展PWM接口扩展是一种常用的数字输出接口扩展方法。

PWM技术通过改变信号的脉冲宽度来实现模拟信号输出。

单片机io口扩展技术详解
单片机如何扩展IO口？
首先我们先讲讲为什幺要扩展IO口。

在我们使用51单片机的时候，有时候会出现IO口不够用的情况。

比如键盘！这个时候IO口的资源就十分有限了。

按键是我们常用的器件，做某些东西的时候又不能缺少按键。

如果一个按键对应一个IO口，那幺可想而知，按键所占的IO口的数量是很大的。

单片机IO口的资源是有限的，因此我们要采取一些方法来扩展单片机的IO 口，控制按键所占的单片机IO口。

下面有几种方法可以扩展单片机的IO口：
1. 通过数据缓存器、锁存器来扩展单片机IO口。

这里采用74HC164来扩展单片机IO口。

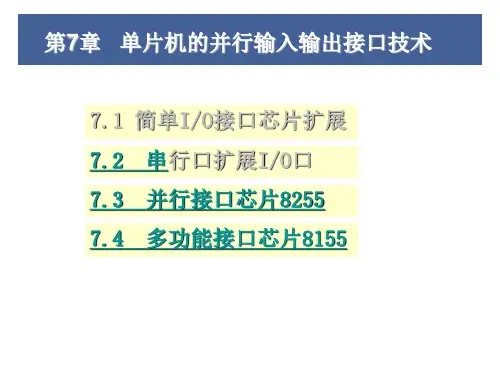

单片机基础第七章单片机IO扩展及应用《单片机基础第七章单片机 IO 扩展及应用》在单片机的应用中，IO 端口（Input/Output 端口，输入/输出端口）往往是有限的。

然而，在实际的项目开发中，我们可能需要连接更多的外部设备，这就涉及到单片机 IO 扩展的知识。

单片机的 IO 端口是与外部世界进行交互的重要通道。

通过这些端口，单片机可以接收外部的输入信号，例如按键的按下、传感器的数据等，同时也可以向外输出控制信号，驱动各种执行器，如 LED 灯、电机等。

但当我们需要连接的外部设备数量超过单片机本身所提供的IO 端口数量时，就必须考虑进行 IO 扩展。

IO 扩展的方式多种多样，常见的有并行扩展和串行扩展。

并行扩展是通过增加并行接口芯片来实现的。

并行扩展的优点是数据传输速度快，能够在一个时钟周期内同时传输多个位的数据。

例如，我们可以使用 8255 芯片来扩展并行 IO 端口。

8255 具有三种工作方式，可以根据实际需求灵活配置为输入端口或输出端口。

在进行并行扩展时，需要注意地址线的连接和译码。

通常，我们会使用地址译码器来生成芯片的片选信号，确保单片机能够准确地访问到扩展的 IO 端口。

串行扩展则是通过串行通信的方式来实现 IO 扩展。

相比于并行扩展，串行扩展所需的连线较少，有利于节省电路板的空间和降低成本。

常见的串行扩展方式有SPI（Serial Peripheral Interface，串行外设接口）和 I2C（InterIntegrated Circuit，集成电路总线）。

SPI 是一种高速的全双工同步串行通信接口，通常需要四根线：时钟线（SCK）、主机输入/从机输出数据线（MISO）、主机输出/从机输入数据线（MOSI）和片选线（CS）。

通过合理地配置这些信号线，我们可以实现多个 SPI 设备的连接和数据传输。

I2C 则是一种两线式串行总线，只需要两根线：串行数据线（SDA）和串行时钟线（SCL）。

单片机中的IO口扩展技术原理及应用案例一、引言单片机是现代电子技术中常用的核心控制器件之一，其功能强大、使用广泛。

然而，单片机的IO口数量通常有限，难以满足复杂系统的扩展需求。

为了解决这一问题，IO口扩展技术应运而生。

本文将介绍单片机中的IO口扩展技术的原理及应用案例，旨在帮助读者更好地理解和应用该技术。

二、原理介绍单片机中的IO口是用于输入和输出数字信号的接口，通常包括输入输出引脚和控制电路。

然而，随着系统需求的增多，单片机的IO口数量往往无法满足实际应用的需求。

为了扩展IO口数量，可采用以下两种原理：1. 级联扩展级联扩展是通过将多个IO口连接在一起，共享控制信号来实现扩展。

其中，一个IO口作为主控制信号输出，控制其他IO口的输入输出。

通过这种方式，可以将多个IO口级联，实现IO口数量的扩展。

2. IO口扩展芯片IO口扩展芯片是一种专门设计的集成电路，用于扩展单片机的IO口数量。

通过与单片机进行通信，扩展芯片可以提供额外的IO口，大大增加了系统的可扩展性。

常用的IO口扩展芯片有74HC595、MCP23017等，它们具有多个IO口、控制电路和通信接口，可方便地与单片机进行连接。

三、应用案例为了更好地理解IO口扩展技术的应用，下面将介绍两个具体的案例。

1. LED灯控制系统假设我们需要控制大量LED灯，而单片机的IO口数量有限。

这时，我们可以使用74HC595芯片进行IO口扩展。

首先，将单片机与74HC595芯片进行连接，通过SPI或者I2C协议进行通信。

然后，通过写入数据到74HC595的寄存器，实现对每个IO口的控制。

通过级联多个74HC595芯片，可以将LED灯的数量扩展到数十甚至上百个。

应用案例中，我们可以设置不同的数据来控制不同的LED灯状态，实现灯光的闪烁、流水等效果。

通过IO口扩展技术，实现了对大量LED灯的控制，提升了系统的可扩展性和灵活性。

2. 外部设备接口扩展在一些工业自动化系统中，需要与多个外部设备进行通信，如传感器、执行器等。

单片机IO口扩展（一）引言概述：在嵌入式系统设计中，单片机的IO口数量通常是有限的，这限制了我们对外部设备的连接和控制。

为了解决这一问题，我们可以通过扩展单片机的IO口数量来满足实际应用需求。

本文将介绍单片机IO口扩展的第一部分，包括外部设备选择、驱动芯片选型和IO 口扩展电路设计等方面。

正文：1. 外部设备选择- 根据实际需求确定需要连接和控制的外部设备，如LED灯、按键、数码管等。

- 考虑外部设备的电压、电流、接口类型等因素，选择合适的外部设备。

2. 驱动芯片选型- 根据外部设备的特性和单片机的IO口电流输出能力，选择合适的驱动芯片。

- 考虑驱动芯片的工作电压、电流、IO口数量等因素，以及其与单片机之间的通信接口，如I2C、SPI等。

3. IO口扩展电路设计- 根据选定的驱动芯片和外部设备的接口类型，设计IO口扩展电路。

- 确定IO口扩展的连接方式，如并行连接、串行连接等。

- 根据电路的功能需求，设计合适的电路板布局和元件连接方式。

4. IO口扩展程序设计- 根据扩展IO口的功能需求，编写相应的程序代码。

- 设置单片机的IO口模式和功能，以及与驱动芯片之间的通信方式。

- 实现与外部设备的数据传输和控制。

5. IO口扩展的测试与调试- 对已完成的IO口扩展电路进行测试，检查电路连接是否正常、IO口控制是否准确。

- 对程序进行测试，确保IO口扩展功能能够正常工作。

- 如有问题，进行调试和优化，直至IO口扩展功能正常工作。

总结：本文介绍了单片机IO口扩展的相关内容，包括外部设备选择、驱动芯片选型、IO口扩展电路设计、程序设计和测试与调试等方面。

通过扩展IO口数量，我们可以实现更多的外部设备连接和控制，满足实际应用需求。

在实际应用中，我们还需根据具体情况进行系统的需求分析和设计，以及进一步优化和调试，以确保IO口扩展功能的稳定性和可靠性。

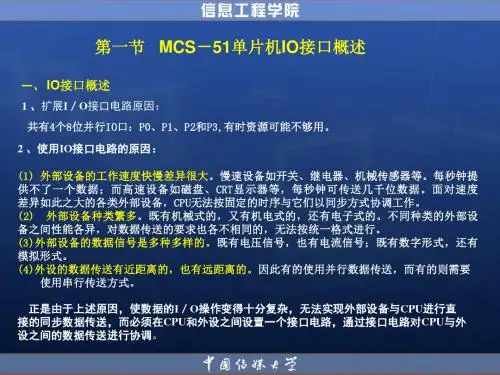

单片机IO 口扩展技术口扩展技术在单片机家族的众多成员中，MCS-51系列单片机以其优越的性能、成熟的技术、高可靠性和高性价比,占领了工业测控和自动化工程应用的主要市场，并成为国内单片机应用领域中的主流机型。

MCS-51单片机的并行口有P0、P1、P2和P3，由于P0口是地址／数据总线口，P2口是高8位地址线，P3口具有第二功能，这样，真正可以作为双向I／O 口应用的就只有P1口了。

这在大多数应用中是不够的，因此，大部分MCS-51单片机应用系统设计都不可避免的需要对P0口进行扩展。

由于MCS-51单片机的外部RAM 和I／O 口是统一编址的，因此，可以把单片机外部64K 字节RAM 空间的一部分作为扩展外围I／O 口的地址空间。

这样，单片机就可以像访问外部RAM 存储器单元那样访问外部的P0口接口芯片，以对P0口进行读／写操作。

用于P0口扩展的专用芯片很多。

如8255可编程并行P0口扩展芯片、8155可编程并行P0口扩展芯片等。

本文重点介绍采用具有三态缓冲的74HC244芯片和输出带锁存的74HC377芯片对P0口进行的并行扩展的具体方法。

1 1 输入接口的扩展输入接口的扩展输入接口的扩展 MCS-51单片机的数据总线是一种公用总线，不能被独占使用，这就要求接在上面的芯片必须具备“三态”功能，因此扩展输入接口实际上就是要找一个能够用于控制且具备三态输出的芯片。

以便在输入设备被选通时，它能使输入设备的数据线和单片机的数据总线直接接通；而当输入设备没有被选通时，它又能隔离数据源和数据总线(即三态缓冲器为高阻抗状态)。

1.1 74HC2244芯片的功能如果输入的数据可以保持比较长的时间(比如键盘)，简单输入接口扩展通常使用的典型芯片为74HC244，由该芯片可构成三态数据缓冲器。

74HC244芯片的引脚排列如图1所示。

74HC244芯片内部共有两个四位三态缓冲器，使用时可分别以1C 和2G 作为它们的选通工作信号。

I-O口扩展
使PB口输入PA口输出PC低四位输入PC口高四位输出。

1.单片机数据线P0.0---P0.7与8255A的D0---D7相连
2.单片机低八位地址线P0.0---P0.7经过74LS373与8255A的A0,A1相连（8255A仅有两根地址线）
3.锁存器连接：OE为数据输出允许信号需要接低电平，数据从锁存器的输入
线到输出线。

接高电平呈高阻态。

LE接51单片机ALE。

4.8255A连接：WR与RD为写和读选通信号与单片机的WR与RD相连（低
电平有效）。

RESET复位端接单片机RST.
CS接单片机P2.6进行片选
5.PA和PC的高四位接二极管输出，
PB和PC的低四位接开关作为输入
编写程序观察输入输出变化
ORG 0000H
SJMP MAIN
MAIN: MOV DPTR, #0BFFFH 控制字地址
MOV A, #83H A口输出，B口输入，C口低四位输入，高四位输出
MOVX @DPTR, A 将控制字送入控制器TT: MOV DPTR, #0BFFDH B口地址
MOVX A,@DPTR B口内容读入
MOV DPTR, #0BFFCH A口地址
MOVX @DPTR, A B口内容输出到A口
MOV DPTR, #0BFFEH D口地址
MOVX A,@DPTR D口低四位内容读入
SWAP A 将A进行半字节交换
MOV DPTR, #0BFFEH D口地址
MOVX @DPTR, A D口内容输出到D口高四位
SJMP TT
END
开关触发如下图。

单片机中的IO口扩展原理及应用单片机是一种在微处理器中集成了中央处理器、内存、输入/输出控制和时钟等功能的微型计算机。

在实际应用中，单片机的使用每況愈下，并逐渐被更高级的处理器所取代。

然而，在一些特殊应用领域，如嵌入式系统和物联网设备中，单片机仍然扮演着重要的角色。

在单片机中，IO口的扩展是一项关键的技术，用来增加单片机的输入和输出接口数量。

本文将探讨单片机中的IO口扩展原理及其应用。

一、单片机IO口扩展原理在单片机中，IO口（Input/Output Port）用于连接外部电路和其他设备，扮演着数据输入和输出的桥梁角色。

然而，通常单片机内部只有有限的IO口数量。

为了满足复杂的应用需求，需要通过扩展技术来增加IO口的数量。

1. 并行IO口扩展其中一种常见的IO口扩展技术是通过并行IO口扩展芯片来增加IO口数量。

该芯片通常由一个并行输入/输出移位寄存器和控制逻辑组成。

通过串行通信协议，单片机可以控制并行IO口扩展芯片，以实现扩展IO口的输入和输出功能。

这种方式适用于需要大量IO口的应用，如工业控制和自动化设备。

不过需要注意的是，并行IO口扩展芯片策略相对复杂，需要额外的引脚和电路设计，并且使用的软件协议需要单片机和外部芯片之间的高速通信支持。

2. 串行IO口扩展另一种常见的IO口扩展技术是通过串行IO口扩展芯片来增加IO口数量。

串行IO口扩展芯片通常采用常用的串行通信协议，如I2C（Inter-Integrated Circuit）或SPI（Serial Peripheral Interface），通过少量的引脚连接到单片机。

通过控制寄存器和数据寄存器，单片机可以发送指令和数据来控制扩展IO口的输入和输出。

这种方式相对于并行IO口扩展芯片来说，引脚数量较少，实现简单，适用于需要较少IO口数量的应用。

同时，由于使用串行通信协议，可以通过级联多个串行IO口扩展芯片，进一步增加IO口数量。

二、单片机IO口扩展应用单片机IO口扩展技术在各种嵌入式系统和物联网设备中都有广泛的应用。
