中国矿业大学电工与电子技术B A卷

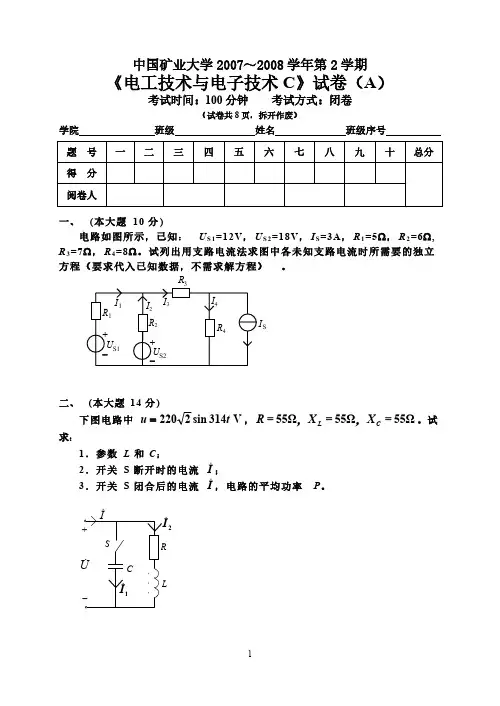

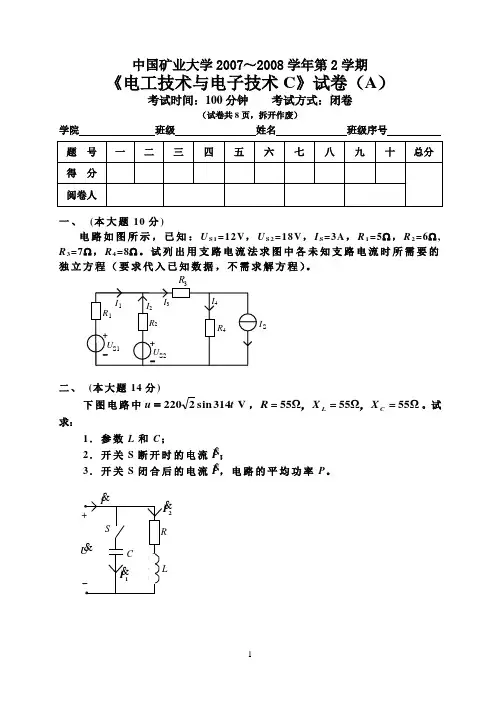

中国矿业大学2007～2008学年第2学期《电工技术与电子技术C 》试卷（A ）考试时间：100分钟 考试方式：闭卷（试卷共8页，拆开作废）学院 班级 姓名 班级序号一、 (本大题10分)电路如图所示，已知：U S 1=12V ，U S 2=18V ，I S =3A ，R 1=5Ω，R 2=6Ω,R 3=7Ω，R 4=8Ω。

试列出用支路电流法求图中各未知支路电流时所需要的独立方程（要求代入已知数据，不需求解方程）。

二、 (本大题14分)下图电路中V 314sin 2220t u =，5Ω5=5Ω5=55Ω=C L X X R ，，。

试求：1．参数L 和C ；2．开关S 断开时的电流I &；3．开关S 闭合后的电流I &，电路的平均功率P 。

SR2&三、 (本大题10分)图示电路原已稳定，t =0时将开关S 闭合。

已知：U S 1=6V ，U S 2=24V ，R 1=3 k Ω，R 2=6 k Ω，C = 0.5 μF 。

求：1．S 闭合后的u C (t )；2．画出u C (t ) 随时间变化的曲线（t ≥0）。

2 US 2V Us uc uc 61)0()0(==-=+ 2’V R R R Us Us Us uc 12396246121121)(=⨯-+=⨯+-+=∞ 2’mS C R R RC 1)2//1(===τ 2’ tte euc uc uc t uc 1000612)]()0([)()(---=∞-++∞=τ2’2’四、 (本大题8分)线电压为380V 的三相电源上接有一组三角形联结的对称三相电阻性负载，每相负载的电阻均为10 Ω。

试求：1. 线电流的有效值I l △。

2. 把负载改接成星形联结时的线电流的有效值I l Y 。

A R U I l l 8.651038033===∆ 4’ ucA R U I llp 22102203=== 4’五、 (本大题8分)试求：1．额定转矩T N ；2．额定电流I N 和起动电流I s t 。

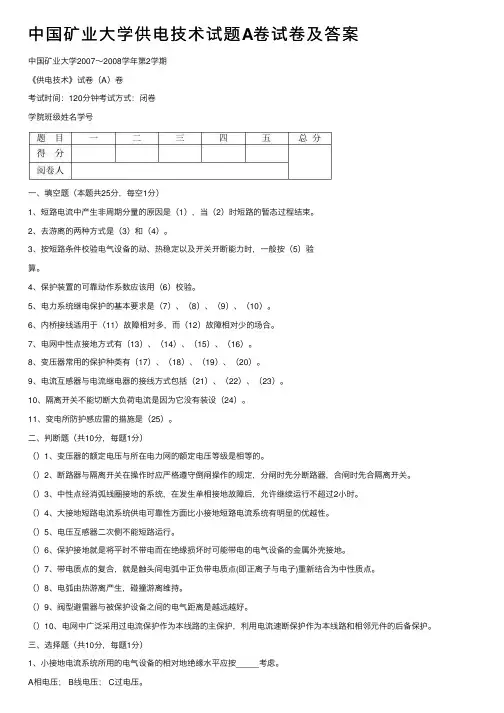

中国矿业⼤学供电技术试题A卷试卷及答案中国矿业⼤学2007～2008学年第2学期《供电技术》试卷（A）卷考试时间：120分钟考试⽅式：闭卷学院班级姓名学号⼀、填空题（本题共25分，每空1分）1、短路电流中产⽣⾮周期分量的原因是（1），当（2）时短路的暂态过程结束。

2、去游离的两种⽅式是（3）和（4）。

3、按短路条件校验电⽓设备的动、热稳定以及开关开断能⼒时，⼀般按（5）验算。

4、保护装置的可靠动作系数应该⽤（6）校验。

5、电⼒系统继电保护的基本要求是（7）、（8）、（9）、（10）。

6、内桥接线适⽤于（11）故障相对多，⽽（12）故障相对少的场合。

7、电⽹中性点接地⽅式有（13）、（14）、（15）、（16）。

8、变压器常⽤的保护种类有（17）、（18）、（19）、（20）。

9、电流互感器与电流继电器的接线⽅式包括（21）、（22）、（23）。

10、隔离开关不能切断⼤负荷电流是因为它没有装设（24）。

11、变电所防护感应雷的措施是（25）。

⼆、判断题（共10分，每题1分）（）1、变压器的额定电压与所在电⼒⽹的额定电压等级是相等的。

（）2、断路器与隔离开关在操作时应严格遵守倒闸操作的规定，分闸时先分断路器，合闸时先合隔离开关。

（）3、中性点经消弧线圈接地的系统，在发⽣单相接地故障后，允许继续运⾏不超过2⼩时。

（）4、⼤接地短路电流系统供电可靠性⽅⾯⽐⼩接地短路电流系统有明显的优越性。

（）5、电压互感器⼆次侧不能短路运⾏。

（）6、保护接地就是将平时不带电⽽在绝缘损坏时可能带电的电⽓设备的⾦属外壳接地。

（）7、带电质点的复合，就是触头间电弧中正负带电质点(即正离⼦与电⼦)重新结合为中性质点。

（）8、电弧由热游离产⽣，碰撞游离维持。

（）9、阀型避雷器与被保护设备之间的电⽓距离是越远越好。

（）10、电⽹中⼴泛采⽤过电流保护作为本线路的主保护，利⽤电流速断保护作为本线路和相邻元件的后备保护。

三、选择题（共10分，每题1分）1、⼩接地电流系统所⽤的电⽓设备的相对地绝缘⽔平应按_____考虑。

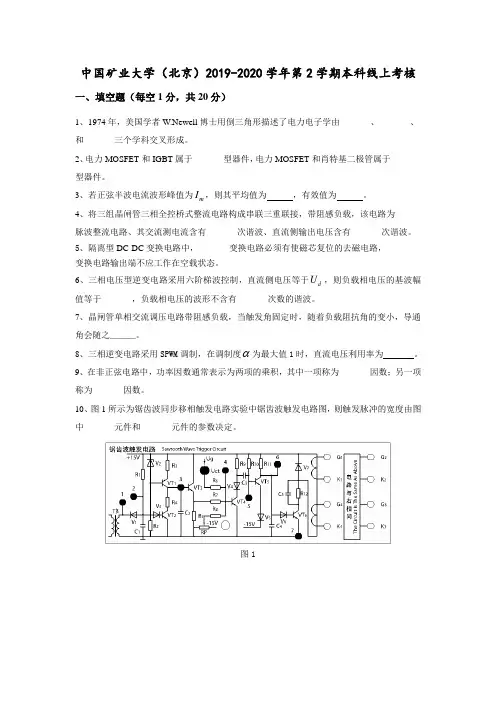

中国矿业大学（北京）2019-2020学年第2学期本科线上考核一、填空题（每空1分，共20分）1、1974年，美国学者W.Newell博士用倒三角形描述了电力电子学由_______、_______、和_______三个学科交叉形成。

2、电力MOSFET和IGBT属于_______型器件，电力MOSFET和肖特基二极管属于_______型器件。

I，则其平均值为，有效值为。

3、若正弦半波电流波形峰值为m4、将三组晶闸管三相全控桥式整流电路构成串联三重联接，带阻感负载，该电路为______脉波整流电路、其交流测电流含有_______次谐波、直流侧输出电压含有_______次谐波。

5、隔离型DC-DC变换电路中，_______变换电路必须有使磁芯复位的去磁电路，_______变换电路输出端不应工作在空载状态。

U，则负载相电压的基波幅6、三相电压型逆变电路采用六阶梯波控制，直流侧电压等于d值等于_______，负载相电压的波形不含有_______次数的谐波。

7、晶闸管单相交流调压电路带阻感负载，当触发角固定时，随着负载阻抗角的变小，导通角会随之_______。

8、三相逆变电路采用SPWM调制，在调制度 为最大值1时，直流电压利用率为。

9、在非正弦电路中，功率因数通常表示为两项的乘积，其中一项称为_______因数；另一项称为_______因数。

10、图1所示为锯齿波同步移相触发电路实验中锯齿波触发电路图，则触发脉冲的宽度由图中_______元件和_______元件的参数决定。

图1二、问答题（每题6分，共24分）1、宽禁带半导体材料的禁带宽度通常为多少？目前已研制成功的基于SiC 和GaN 材料的电力电子器件有哪些？当前电力电子技术领域中的研究热点有哪些？（至少写出3项研究热点）（6分）2、单相串联二重联结整流电路接阻感（大电感）负载如图2所示。

已知1R =Ω，45α=o，2100u t V π=（）。

回答：1）输出电压d u 的平均值d U 等于多少，负载电流平均值d I 等于多少；2）画出输出电压d u 和交流输入电流i 的波形；（3）当α在全移相范围变化时，d U 的最大值和最小值分别等于多少。

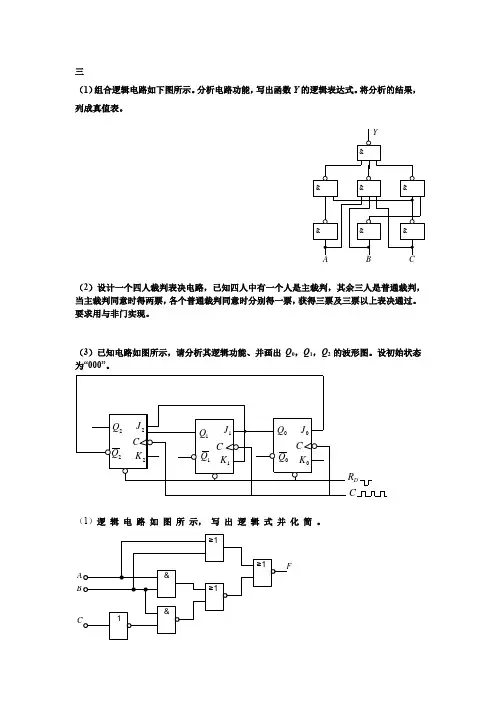

三（1）组合逻辑电路如下图所示。

分析电路功能，写出函数Y 的逻辑表达式。

将分析的结果，列成真值表。

（2）设计一个四人裁判表决电路，已知四人中有一个人是主裁判，其余三人是普通裁判，当主裁判同意时得两票，各个普通裁判同意时分别得一票，获得三票及三票以上表决通过。

要求用与非门实现。

（3）已知电路如图所示，请分析其逻辑功能、并画出Q 0，Q 1，Q 2的波形图。

设初始状态为“000”。

DRC（1）逻 辑 电 路 如 图 所 示， 写 出 逻 辑 式 并 化 简 。

（2）试为某水坝设计一个水位报警控制器，设水位高度用4位二进制数ABCD 提供，输出报警信号用白、黄、红3个指示灯表示。

当水位上升到8m 时，白指示灯开始亮；当水位上升到10m 时，黄指示灯开始亮；当水位上升到12m 时，红指示灯开始亮，其它灯灭。

试用与非门设计此报警器的控制电路。

（3）电路如图所示，要求（1） 写出各触发器输入端J 、K 的逻辑表达式；（2） 画出Q 0、Q 1、Q 2的波形图（设Q 0Q 1Q 2的初始状态为000）； （3） 说明该电路是几进制计数器，是同步还是异步，加法还是减法。

JKQ 0CP Q QQ 1Q QKJQ 2QQKJ≥1计数脉冲≥1≥1FF 0FF 1FF 2CP Q 0 Q 1 Q 2（4）据290（异步二-五-十进制加法计数器）的功能，利用反馈归零法将设计一个65进制的加法计数器。

（在芯片符号图上连线完成）Q 0 Q 1 Q 2 Q 3CP 0 CP 1 S 9（1）S 9（2）R 0（1）R 0（2） 74LS290Q 0 Q 1 Q 2 Q 3 CP 0 CP 1 S 9（1）S 9（2）R 0（1）R 0（2） 74LS290。

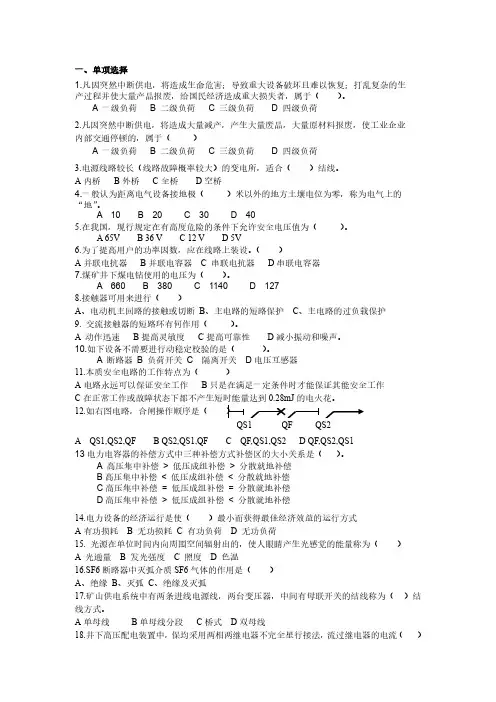

一、单项选择1.凡因突然中断供电，将造成生命危害；导致重大设备破坏且难以恢复；打乱复杂的生产过程并使大量产品报废，给国民经济造成重大损失者，属于（）。

A 一级负荷B 二级负荷C 三级负荷D 四级负荷2.凡因突然中断供电，将造成大量减产，产生大量废品，大量原材料报废，使工业企业内部交通停顿的，属于（）A 一级负荷B 二级负荷C 三级负荷D 四级负荷3.电源线路较长（线路故障概率较大）的变电所，适合（）结线。

A内桥B外桥C全桥D空桥4.一般认为距离电气设备接地极（）米以外的地方土壤电位为零，称为电气上的“地”。

A 10B 20C 30D 405.在我国，现行规定在有高度危险的条件下允许安全电压值为（）。

A 65VB 36 VC 12 VD 5V6.为了提高用户的功率因数，应在线路上装设。

（）A并联电抗器B并联电容器 C 串联电抗器D串联电容器7.煤矿井下煤电钻使用的电压为（）。

A 660B 380C 1140D 1278.接触器可用来进行（）A、电动机主回路的接触或切断B、主电路的短路保护C、主电路的过负载保护9. 交流接触器的短路环有何作用（）。

A 动作迅速B提高灵敏度C提高可靠性D减小振动和噪声。

10.如下设备不需要进行动稳定校验的是（）。

A 断路器B 负荷开关C 隔离开关D电压互感器11.本质安全电路的工作特点为（）A电路永远可以保证安全工作B只是在满足一定条件时才能保证其能安全工作C12.如右图电路，合闸操作顺序是（A QS1,QS2,QFB QS2,QS1,QFC QF,QS1,QS2D QF,QS2,QS113电力电容器的补偿方式中三种补偿方式补偿区的大小关系是（）。

A 高压集中补偿> 低压成组补偿> 分散就地补偿B高压集中补偿< 低压成组补偿< 分散就地补偿C高压集中补偿= 低压成组补偿= 分散就地补偿D高压集中补偿> 低压成组补偿< 分散就地补偿14.电力设备的经济运行是使（）最小而获得最佳经济效益的运行方式A有功损耗 B 无功损耗C 有功负荷 D 无功负荷15. 光源在单位时间内向周围空间辐射出的，使人眼睛产生光感觉的能量称为（）A 光通量B 发光强度C 照度D 色温16.SF6断路器中灭弧介质SF6气体的作用是（）A、绝缘B、灭弧C、绝缘及灭弧17.矿山供电系统中有两条进线电源线，两台变压器，中间有母联开关的结线称为（）结线方式。

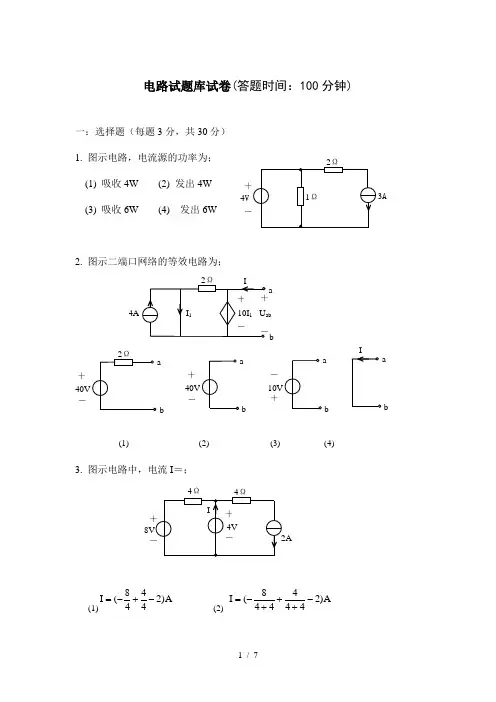

电路试题库试卷(答题时间：100分钟)一：选择题（每题3分，共30分）1. 图示电路，电流源的功率为；(1) 吸收4W (2) 发出4W(3) 吸收6W (4) 发出6W2. 图示二端口网络的等效电路为；(1) (2) (3) (4)3. 图示电路中，电流I ＝；(1)A )24448(I -+-= (2) A)2444448(I -+++-=4V 3Aab ＋－ 2Ω 40V b a ＋ －10V b a ＋ － 40V b a b(3)A)24448(I++=(4)A)24448(I++-=4. 图示电路中，运算放大器视为理想元件，可求得=12uu；(1) 3 (2) 4(3) 5 (4) 125.图示正弦稳态电路中，测得U R＝3V，U L＝8V，U C＝4V，则U＝。

(1) 7V (2) 5V(3) 15V (4) 11V6. 图示正弦稳态电路，则端电压u的瞬时值为；(1) 8cos10t V(2) －10cos10t V(3) 12cos10t V(4)10cos10t V7. 下列各电路中,在电阻增大后，谐振频率将发生变化的是：(1) R、L、C串联电路(2) R、L串联后与C并联的电路(3) R、L、C并联电路(4) 以上三种电路8. 已知图示正弦交流电路的无功功率Q=120-var，则其视在功率S=；(1) 168V A (3) 200V A(2) 180V A (4) 150V A30Ω－j40Ω＋－R L C＋＋＋－－－U..UR.UL.UC9. 电路如图，已知t cos 28i 1ω=A ，⎪⎭⎫ ⎝⎛π-ω=32t 3cos 26i 2A ， ⎪⎭⎫ ⎝⎛π+ω=32t 3cos 26i 3 A ，则电流表 A 的读数（有效值）为；(1) 10A (2) 20A(3)210A (4) 14A10.在下列三个矩阵中，为网络有向图的降阶关联矩阵［A ］。

(1) ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--100111101001(2)⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--111110100100(3) ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--110001100011(4)⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡---110001100011二：（10分）列出图示电路相量形式的网孔电流方程，已知()V 30t cos 100u s+ω=，()A 45t cos 10i s -ω=。

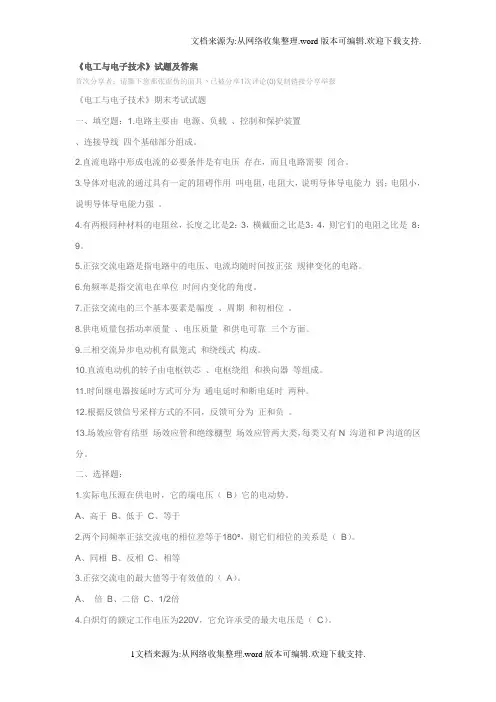

《电工与电子技术》试题及答案首次分享者：请撕下您那张虚伪的面具ヽ已被分享1次评论(0)复制链接分享举报《电工与电子技术》期末考试试题一、填空题：1.电路主要由电源、负载、控制和保护装置、连接导线四个基础部分组成。

2.直流电路中形成电流的必要条件是有电压存在，而且电路需要闭合。

3.导体对电流的通过具有一定的阻碍作用叫电阻，电阻大，说明导体导电能力弱；电阻小，说明导体导电能力强。

4.有两根同种材料的电阻丝，长度之比是2：3，横截面之比是3：4，则它们的电阻之比是8：9。

5.正弦交流电路是指电路中的电压、电流均随时间按正弦规律变化的电路。

6.角频率是指交流电在单位时间内变化的角度。

7.正弦交流电的三个基本要素是幅度、周期和初相位。

8.供电质量包括功率质量、电压质量和供电可靠三个方面。

9.三相交流异步电动机有鼠笼式和绕线式构成。

10.直流电动机的转子由电枢铁芯、电枢绕组和换向器等组成。

11.时间继电器按延时方式可分为通电延时和断电延时两种。

12.根据反馈信号采样方式的不同，反馈可分为正和负。

13.场效应管有结型场效应管和绝缘棚型场效应管两大类，每类又有N 沟道和P沟道的区分。

二、选择题：1.实际电压源在供电时，它的端电压（B）它的电动势。

A、高于B、低于C、等于2.两个同频率正弦交流电的相位差等于180°，则它们相位的关系是（B）。

A、同相B、反相C、相等3.正弦交流电的最大值等于有效值的（A）。

A、倍B、二倍C、1/2倍4.白炽灯的额定工作电压为220V，它允许承受的最大电压是（C）。

A、220VB、311VC、380V5.在RLC串联的正弦交流电路中，电路的性质决定于（C）。

A、电路外施电压大小B、电路连接形式C、电路各元件的参数及电源频率D、无法确定6.交流电路的功率因数等于（B）。

A、有功功率与无功功率之比B、有功功率与视在功率之比C、无功功率与视在功率之比D、电路中电压与电流的相位差7.稳压管的稳压是其工作在（C）。

电工（技术）与电子技术（2022春季）学习通课后章节答案期末考试题库2023年1.N型半导体是在本征半导体中掺入微量的()价元素，()是多数载流子。

参考答案:五价，自由电子2.稳压管是一种特殊的半导体二极管,其特殊之处在于它工作在____状态下。

参考答案:反向击穿3.PN结加正向电压时,有较大的正向电流流过,加反向电压时,通过的反向电流很小,PN结所具有的这种特性称为“____”。

参考答案:单向导电性4.晶体管的三个电极分别是____、____、____,每个管子都有两个PN结,一个是集电结,另一个是发射结。

参考答案:基极###发射极###集电极5.晶体管的输出特性曲线分为三个区域,分别是____、____和____区。

参考答案:放大区###截止区###饱和区6.电路中假定了电流的参考方向,若电流的参考方向与实际方向相反,则()参考答案:<07.在交流电路中,电感元件上的电压()电流,电容元件上的电压()电流。

参考答案:超前,滞后8.在对称三相负载的Y形连接中,线电流IL等于相电流IP的()倍,线电压UL等于相电压UP的()倍。

参考答案:1,9.在对称三相负载的△形连接中,线电流IL等于相电流IP的()倍,线电压UL等于相电压UP的()倍。

参考答案:,110.三相异步电动机的转速n与定子旋转磁场转速n1的关系为()参考答案:n11.在常用的控制电器中,()主要用来保护电动机或其他负载免于过载。

参考答案:热继电器12.正弦交流电路中,视在功率S的单位是()参考答案:VA(伏安)13.在三相电路中,三相三线制适用于( )参考答案:三相对称负载14.UL指线电压,UP指相电压,ϕ为相电压与相电流的相位差,对称三相负载的有功功率为()参考答案:P=ULILcosϕ15.UL指线电压,UP指相电压,ϕ为相电压与相电流的相位差,对称三相负载的无功功率为( )参考答案:Q=ULILsinϕ16.三相异步电动机直接起动时起动电流较大,一般为额定电流的()倍参考答案:5~717.在常用的控制电器中,()主要用作短路保护。

电工学第七版下册课件中国矿业大学电工学第七版下册课件中国矿业大学篇一：中国矿业大学电工试卷7答案中国矿业大学2011～2012学年第1 学期《电工技术与电子技术C》试卷（A）卷考试时间：100 分钟考试方式：闭卷学院班级姓名学号班级序号一、非客观题：( 本大题10分)应用戴维宁定理计算下图电路中电阻R上的电流I 。

Ra（1）求开路电压Uo (4分图1分)Ra1Uo?1010?4??6??2V6?46?4(2)求等效内阻3分R1aR0?6?46?4??4.8?6?46?4(3) 3分（等效电路图1分）II?U0??0.204ARo?R二、非客观题：( 本大题10分)在下图中，I=10mA，R1=4kΩ，R2=3kΩ，R3=6kΩ，C=2μF。

t ＜0时开关处于接通状态。

在开关S断开前电路已经处于稳态，求在开关断开后的uc和i1，并画出uc随时间的变化曲线。

1 c(1)uc(0?)?uc(0?)?0V1分2uc(?)?IR3?60V1分??RC?(R1?R3)C?0.02s 2分uc(t)?uc(?)??uc(0?)?uc(?)?ei1(t)?C(2)?t??60?60e?50tV 2分??duc(t)?6e?50tmA2分dtuc2分三、非客观题:( 本大题12分)已知：u?2202sin314t,i1?112sin(314t?90?),i2?22sin(314t?45?)，（1）求总电流i及电路参数R、L、C；（2）画出各电压电流（?,I?,I?,I?）的相量图。

U12. .I2RjXL（1）?1?11?90?AI?2?112?-45?AI2分??I?1?I?2?11?0?A 2分Ii?112sin314tA1分R?jXL?220?0??10?j10112??45?3R?10?XL?10?Xc?（2）1分L?10?31.8mH2分3141C??159?F20?314220?20?112分?1I2I2分四、非客观题（本大题8分）对称三相负载接成三角形，已知电源电压Ul=220V，每相负载R=15Ω，XL=16.1Ω，求：（1）电流表读数及电路总的有功功率P；（2）如果S1断开（S2闭合），求此时电路总的有功功率P ’；（3）如果S2断开（S1闭合），求此时电路总的有功功率P&#39;&#39;。

《矿山电工学》模拟试题（A卷）一、填空题：20分（每小格1分）1、电力系统是由_________、_________以及用户组成的整体。

2、井下中央变电所高压母线采用_________结线方式，采区变电所母线采用_________结线方式。

3、煤矿中地面低压系统选用________型低压电容器屏，井下任何有爆炸危险场所选用______________井下低压无功功率自动补偿装置。

4、采区动力变压器台数及容量的选择，应在保证_____________前提下进行经济方案比较，当二个方案的综合投资额z1＞z2年运行费用F2＞F1时，按抵偿年限法计算，T=（Z1-Z2）（F2-F1）=4年，采用第________个方案较合适。

5、隔爆真空自动馈电开关用于1140V和660V低压供电系统作_______开关使用，隔爆型磁力起动器用来控制和保护________。

6、矿井沼气爆炸必须同时具备以下两个条件①沼气浓度达____%，②存在温度达_______℃的点火源。

7、我国现行规定人身安全电流为________:允许安全电压值为___________。

8、照明器是___________本身加上与它配套的_________的总称。

9、常用的控制器_______,_________,________,_________等。

二、判断题：10分（每题1分，对打“√”，错打“×”）1、限流熔断器其熔体熔断产生电弧，在短路电流达到冲击电流值半个周期（0.015）内熄来电弧。

（）2、所有室内隔离开关严禁解合系统环路电流。

（）３、装煤机控制开关ＳＭ过流保护中熔断器熔体的整定是按躲过电动机起动时熔体不熔断的原则整定。

（）４、为了提高用户的cosφ，在线路上装设串联电容器。

（）５、铠装电缆实际长度应为路径长度的1.1倍。

（）6、为了安全生产，矿井井下电气设备必须采用矿用防爆型电气设备。

（）7、当电网对地电容电流达到完全补偿时，人身触电电流将降为零。

中国矿业大学徐海学院2007～2008学年第2学期《供电技术》试卷（A）卷一、填空题（本题共25分，每空1分）1、短路电流中产生非周期分量的原因是（1），当（2）时短路的暂态过程结束。

2、去游离的两种方式是（3）和（4）。

3、按短路条件校验电气设备的动、热稳定以及开关开断能力时，一般按（5）验算。

4、保护装置的可靠动作系数应该用（6）校验。

5、电力系统继电保护的基本要求是（7）、（8）、（9）、（10）。

6、内桥接线适用于（11）故障相对多，而（12）故障相对少的场合。

7、电网中性点接地方式有（13）、（14）、（15）、（16）。

8、变压器常用的保护种类有（17）、（18）、（19）、（20）。

9、电流互感器与电流继电器的接线方式包括（21）、（22）、（23）。

10、隔离开关不能切断大负荷电流是因为它没有装设（24）。

11、变电所防护感应雷的措施是（25）。

二、判断题（共10分，每题1分）（）1、变压器的额定电压与所在电力网的额定电压等级是相等的。

（）2、断路器与隔离开关在操作时应严格遵守倒闸操作的规定，分闸时先分断路器，合闸时先合隔离开关。

（）3、中性点经消弧线圈接地的系统，在发生单相接地故障后，允许继续运行不超过2小时。

（）4、大接地短路电流系统供电可靠性方面比小接地短路电流系统有明显的优越性。

（）5、电压互感器二次侧不能短路运行。

（）6、保护接地就是将平时不带电而在绝缘损坏时可能带电的电气设备的金属外壳接地。

（）7、带电质点的复合，就是触头间电弧中正负带电质点(即正离子与电子)重新结合为中性质点。

（）8、电弧由热游离产生，碰撞游离维持。

（）9、阀型避雷器与被保护设备之间的电气距离是越远越好。

（）10、电网中广泛采用过电流保护作为本线路的主保护，利用电流速断保护作为本线路和相邻元件的后备保护。

三、选择题（共10分，每题1分）1、小接地电流系统所用的电气设备的相对地绝缘水平应按_____考虑。

中国矿业大学电工与电子技术 试卷B一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题分15小题, 每小题2分, 共30分)1、把 图 1 所 示 的 电 路 改 为 图 2 的 电 路，其 负 载 电 流 I 1 和 I 2 将( )。

(a) 增 大 (b) 不 变 (c) 减 小2、 三 相 交 流 发 电 机 的 三 个 绕 组 接 成 星 形 时， 若 线 电 压 u t B C = V 3802sin ω，则 相 电 压 u A = ( )。

(a) 220290sin()ωt +︒ V(b) 220230sin()ωt -︒V (c) 2202150sin()ωt -︒ V 3、 在 图 示 电 路 中，开 关 S 在 t = 0 瞬 间 闭 合，若 u C ()04-=-V ，则 u C ()0+=( )。

(a) 4 V (b) 0 V (c) －4V4、某 理 想 变 压 器 的 变 比 K = 10，其 副 边 负 载 的 电 阻 R L = 8 ?。

若 将 此 负 载 电 阻 折 算 到 原 边，其 阻 值 'R L 为( )。

(a) 80 ? (b) 800 ? (c) 0.8 ?5、图 示 正 弦 电 路 中，R X L ==10Ω，U U AB BC =， 且 U & 与 I & 同 相， 则 复 阻 抗 Z 为 ( )。

(a) ()55+j Ω (b) ()55-j Ω (c) 1045∠︒Ω 6、已 知 某 三 相 四 线 制 电 路 的 线 电 压 ∠380=B A U &13︒V ，∠380=CB U &－107︒V ， ∠380=AC U &133︒V ，当 t = 12 s 时，三 个 相 电 压 之 和 为 ( )。

(a) 380 V (b) 0 V (c) 380 2 V7、 在 电 源 对 称 的 三 相 四 线 制 电 路 中，不 对 称 的 三 相 负 载 作 星 形 连 接，负 载 各 相 相 电 流( )。
