编者2006.10目录第一章概述 (1)一、设计题目、任务和要求、设计条件二、选型的基本原则第二章采煤机的选型 (2)一、初选采煤机（确定型号）二、滚筒三、电机功率四、牵引力五、防滑设备六、采煤机允许的最大牵引速度七、采煤机喷雾供水装置八、采煤机的稳定性第三章刮板输送机选型 (11)一、初选刮板输送机二、运输能力的验算三、刮板输送机电机功率的验算及电机的数量四、刮板链强度验算第四章液压支架的选型 (15)一、确定架型二、主要参数计算和支架型号的确定三、性能验算四、支架布置台数第五章乳化液泵站的选型 (23)一、乳化液泵二、乳化液泵的电机功率三、乳化液箱容积的验算四、乳化液第六章配套验算 (27)一、通风计算二、设备的空间尺寸配套关系三、综采工作面布置图参考书 (30)附录1：采煤机技术特征表 (31)附录2：刮板输送机技术特征表 (43)附录3：缓倾斜煤层回采工作面顶板分类方案 (44)附录4：经济型、轻型系列综采设备 (45)附录5：液压支架技术特征表 (46)附录6：三机配套附图 (47)第一章概述一、设计题目、设计条件、任务和要求1、设计题目及设计条件⑴综采工作面机械化设备选型⑵设计条件有关工作面设备选型设计的已知参数和依据，设计时对号下达。

第一篇绪论对于采矿工程专业的学生,对于综采工作面的机械设备选型，是必须掌握的知识及能力。

具体条件及要求是：在给定的采面地质条件的基础上，根据相关的设计规范、法规，对该工作面采用综合机械化采煤方法所用的机械设备进行合理、科学的计算选型。

撰写选型设计说明书。

采煤工作面中，采煤机、刮板运输机和支护设备（液压支架或单体支柱与顶梁）等组成一个称为采煤机的有机整体来实现采煤工艺的各个工序，它们在工作能力和结构尺寸的配套关系，直接影响到采煤工艺的顺利实施和设备能力的充分发挥。

因此，为了正确地选择采煤机组各种设备的形式，不仅要看它们能否满足采煤工艺的要求，同时要注意它们之间的配套性能。

本次设计选取的原始参数为：工作面长度：300米；煤层倾角：12；煤层平均厚度：4米；顶板条件：中等稳定；A=300N/mm；f=3.5 。

第二篇综采工作面机械选型设计第一章滚筒采煤机的选用机械化采煤工作面的生产能力主要取决于采煤机的落煤、装煤能力；而落煤、装煤能力又与煤层的地质条件和机器自身的性能、参数、整体结构有关。

因此，根据地质条件正确选择采煤机械，对于充分发挥机器能力、提高工作面产量、降低能耗、安全生产有着十分主要的意义。

一、采煤机的选型通常是要符合煤层赋存条件，满足对生产能力的要求，以及与刮板输送机和液压支架的匹配要求。

需根据以下几方面确定采煤机的型号：1.根据煤层坚硬度选型本次设计煤层坚硬度系数f=3.5,A=300N/mm，属坚硬煤层；倾角12°属缓倾斜煤层，须选用大功率双滚筒式采煤机。

2.根据煤层厚度选型煤层厚度为4米，属中厚煤层，可选用的采煤机型号有MG400/920-WD、MG400/930-QWD、MG300—W、MG450/1030-WD等。

3.根据煤层倾角选型煤层倾角大于10°，须增设防滑装置。

二、生产率计算1.理论生产率 Q t =60HBv qρ=60×4×0.63×7.96×1.3=1564.6 t/hH ━是工作面平均采高m；B ━为滚筒有效截深，m；v q ━为在所给工作面条件下可能的最大工作牵引速，m/min；ρ━为煤的实体密度，取 1.3－1.4t/m3 。

综采工作面机械选型设计随着煤炭工业的发展，综采工作面逐渐成为了煤矿生产中不可或缺的部分。

而综采工作面的机械选型设计则至关重要。

本文将从综采工作面的机械选型和设计两个方面进行讨论。

一、综采工作面机械选型1. 煤矿综采工作面的机械设备种类繁多，常见的包括煤炭采掘机、转载机、支架、风机、水泵等。

其中，综采机是综采工作面中最为重要的设备之一，选择合适的机型对于提高采煤效率及降低采矿成本等方面有着重要作用。

2. 根据不同的工作面情况，综采机的型号和数量会有所变化。

一般来说，较大的工作面会需要更多、更高效的综采设备。

此外，由于综采机在采煤时需要不断移动和调整姿态，机械的稳定性也是选型过程中需要重视的问题。

3. 选择综采机型号时，还需要考虑到不同型号之间的区别。

例如，液压传动式综采机拥有较为便捷的操控方式和较低的噪音水平，而链传动式综采机则拥有更高的采煤效率和更强的适应性。

二、综采工作面机械设计1. 综采设备设计需要考虑到开采的煤种、厚度以及周围环境等因素。

例如，对于在煤层较薄的综采工作面，支架必须更加灵活，以适应地质构造的复杂性。

2. 机械的外型和结构也是设计中需要重视的方面。

为了更好地适应复杂的工作环境，一些综采设备需要配有防尘、隔爆等装置。

此外，在风电设备的选择和设计中，合适的气动设计将会更加有效地降低由设备产生的噪音和粉尘。

3. 设计中还需要考虑到使用寿命及维护问题。

在设计过程中要充分考虑到机械使用环境和使用频率等因素，在原则上要确保最大程度地延长设备使用寿命并尽量降低设备故障率。

综合来看，综采工作面机械选型及设计是煤炭工业发展中的重要环节。

除了考虑设备的采煤效率和适应性外，还要细致地设计每一个部件，以确保设备的安全性和可靠性，为煤炭生产提供支持。

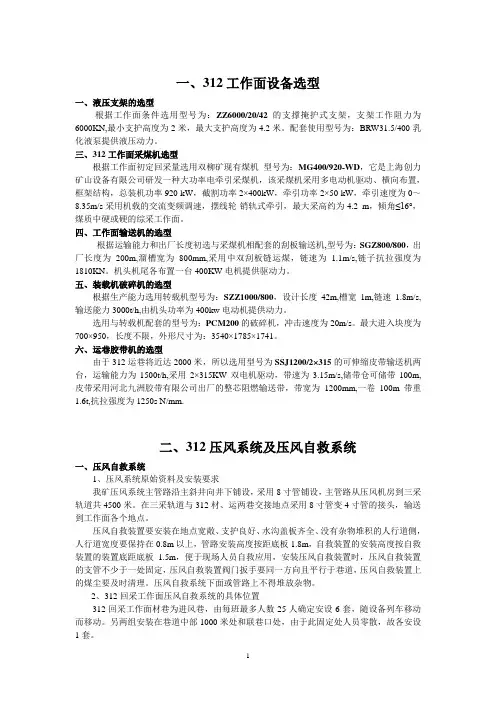

一、312工作面设备选型一、液压支架的选型根据工作面条件选用型号为：ZZ6000/20/42的支撑掩护式支架，支架工作阻力为6000KN,最小支护高度为2米，最大支护高度为4.2米。

配套使用型号为：BRW31.5/400乳化液泵提供液压动力。

三、312工作面采煤机选型根据工作面初定回采量选用双柳矿现有煤机型号为：MG400/920-WD，它是上海创力矿山设备有限公司研发一种大功率电牵引采煤机，该采煤机采用多电动机驱动、横向布置，框架结构，总装机功率920 kW，截割功率2×400kW，牵引功率2×50 kW，牵引速度为0～8.35m/s采用机载的交流变频调速，摆线轮-销轨式牵引，最大采高约为4.2 m，倾角≤16°，煤质中硬或硬的综采工作面。

四、工作面输送机的选型根据运输能力和出厂长度初选与采煤机相配套的刮板输送机,型号为：SGZ800/800，出厂长度为200m,溜槽宽为800mm,采用中双刮板链运煤，链速为 1.1m/s,链子抗拉强度为1810KN。

机头机尾各布置一台400KW电机提供驱动力。

五、装载机破碎机的选型根据生产能力选用转载机型号为：SZZ1000/800，设计长度42m,槽宽1m,链速1.8m/s,输送能力3000t/h,由机头功率为400kw电动机提供动力。

选用与转载机配套的型号为：PCM200的破碎机，冲击速度为20m/s。

最大进入块度为700×950，长度不限，外形尺寸为：3540×1785×1741。

六、运巷胶带机的选型由于312运巷将近达2000米，所以选用型号为SSJ1200/2×315的可伸缩皮带输送机两台，运输能力为1500t/h,采用2×315KW双电机驱动，带速为3.15m/s,储带仓可储带100m,皮带采用河北九洲胶带有限公司出厂的整芯阻燃输送带，带宽为1200mm,一卷100m带重1.6t,抗拉强度为1250s N/mm.二、312压风系统及压风自救系统一、压风自救系统1、压风系统原始资料及安装要求我矿压风系统主管路沿主斜井向井下铺设，采用8寸管铺设，主管路从压风机房到三采轨道共4500米。

煤矿机电设备选型设计毕业设计一章综采工作面配套设备选型1.1机械化采煤工作面类型的确定与论证XXX煤矿煤层最大厚度 2.9m，煤层倾角6°，煤层截割阻抗A＝375N/mm，顶板岩性：老顶为Ⅲ级，直接顶为2类，工作面设计长度为110m，设计年产量为75万t/a。

本矿煤层赋存条件较好，煤层为进水平煤层，煤层厚度适中，为 2.9m，井型为中型矿井，设计能力为75万t/a，直接顶为2类中等稳定顶板，老顶为Ⅲ类顶板，周期来压强烈，要求工作面支护强度较大。

根据本矿工作面条件及我国目前采煤方法的类型及设备配套情况，设计确定工作面的方法为综采一次采全高。

1.2液压支架的选型1.2.1影响液压支架选型的因素影响液压支架选型的因素，主要考虑煤层顶底板稳定性，煤层厚度、倾角赋存状况及瓦斯含量等情况，其中以煤层及顶、底板稳定性影响较大。

本矿煤层厚度 2.9m，倾角6°，煤层赋存条件较好。

本矿工作面煤层直接顶为2类顶板，属中等稳定顶板，强度较高，强度指数在31～70kg/cm2之间，发育大量节理裂隙，随采随落。

本矿工作面老顶为Ⅲ级顶板，周期来压强烈，对支架支护强度的要求较高。

1.2.2液压支架的选型1.2.2.1架型的选择液压支架根据对顶板的支护方式和结构特点不同，可分为支撑式、掩护式、支撑掩护式三种基本型式。

支撑式支架顶梁长，立柱多，且垂直支撑，工作阻力大，切顶能力强，通风断面大，后部有简单的挡矸装置，架间不撑紧，对顶板不密封，它适应于稳定或坚硬以上直接顶和周期来压明显和强烈的老顶条件。

掩护式支架有宽大的掩护梁可挡住采空区冒落的矸石，它的顶梁较短，支柱少且倾斜支撑，架间密封，支架工作阻力较小，切顶能力差，但由于顶梁较短，控顶面积小，支护强度不一定小，它使用于不稳定和中等稳定直接顶条件。

支撑掩护式支架兼有上述两种支架的结构特点，顶梁较长，立柱较多，呈垂直或倾角较小倾斜支撑，故工作阻力大，切顶能力强，具有掩护梁架间密封，挡矸掩护性能好，它使用于稳定以下各类顶板，有取代支撑式支架的趋势，但结构复杂，重量较大，价钱相对较高。
