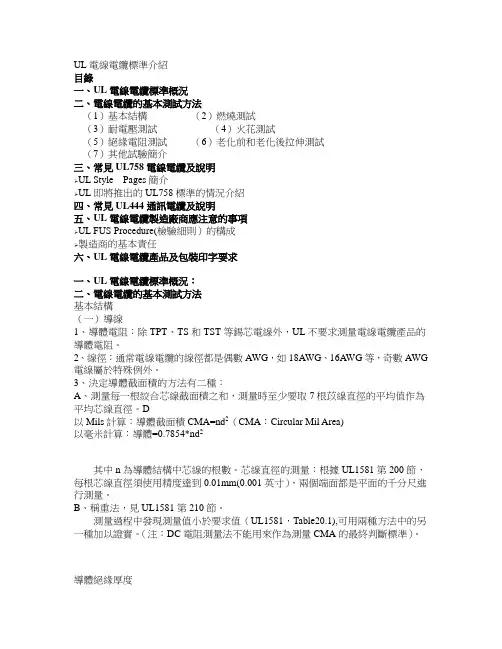

UL電線電纜標準介紹
目錄
一、UL電線電纜標準概況
二、電線電纜的基本測試方法
（1）基本結構 （2）燃燒測試
（3）耐電壓測試 （4）火花測試
（5）絕緣電阻測試 （6）老化前和老化後拉伸測試
（7）其他試驗簡介
三、常見UL758電線電纜及說明
➢UL Style Pages簡介
➢UL即將推出的UL758標準的情況介紹
四、常見UL444通訊電纜及說明
五、UL電線電纜製造廠商應注意的事項
➢UL FUS Procedure(檢驗細則）的構成
➢製造商的基本責任
六、UL電線電纜產品及包裝印字要求
一、UL電線電纜標準概況：
二、電線電纜的基本測試方法
基本結構
（一）導線
1、導體電阻：除TPT、TS和TST等錫芯電線外，UL不要求測量電線電纜產品的導體電阻。
2、線徑：通常電線電纜的線徑都是偶數AWG，如18AWG、16AWG等，奇數AWG電線屬於特殊例外。
3、決定導體截面積的方法有二種：
A、測量每一根絞合芯線截面積之和，測量時至少要取7根苡線直徑的平均值作為平均芯線直徑。D
以Mils計算：導體截面積CMA=nd2（CMA：Circular Mil Area)
以毫米計算：導體=0.7854*nd2
其中n為導體結構中芯線的根數。芯線直徑的測量：根據UL1581第200節，每根芯線直徑須使用精度達到0.01mm(0.001英寸），兩個端面都是平面的千分尺進行測量。
B、稱重法，見UL1581第210節。
測量過程中發現測量值小於要求值（UL1581，Table20.1),可用兩種方法中的另一種加以證實。（注：DC電阻測量法不能用來作為測量CMA的最終判斷標準）。
導體絕緣厚度 1、測量工具：千分尺
➢常用的千分尺，測量端面均為平面，最小讀數：0.01mm
➢端面為1.98*9.5mm，荷重10g的荷重千分尺（導體絕緣厚度）
•平均絕緣厚度的測量：距端線10英寸開始，每10英寸為一個測量點，測量5個點處導線的外徑，導體的直徑。
UL电线
UL WIRE
UL 1015
UL1061
UL1185
UL1533
UL1571
UL2547
UL2562
UL1007 ?説明：
·導體使用單條或絞綫32-16AWG裸銅或鍍錫銅 ·PVC絕緣
·額定溫度：80℃，額定電壓：300Volts
·可通過UL VW-1 及CSA FT1，垂直型耐燃測試
·最小絕緣阻抗：15MO/km
?Product Description: ·Tinned,annealed,stranded or solid copper conductor,32-16AWG.
·Color-coded PVC insulation
·Rated temperature:80,Rated ℃voltage:300Volts.
·Passes UL VW-1 & CSA FT1 vertical flame test.
·Minimum Insulation Resistance 15MO/km ?應用：
·一般電子，電器設備内部配線。
?Applications:
·For general purpose internal wiring of electrical and electrical equipment
導體Conductor 絕緣體Insulation
UL 1007 CSA
TR-64 線 號
AWG 構 成
NO./MM 厚 度
mm 外 徑
mm 公差值
mm 最大導體 阻抗
O/km 容 許 電 流
32 7/0.080 0.38 1.00 ±0.10 703 1.60
30 7/0.100 0.38 1.10 ±0.10 397 2.0
28 7/0.127 0.38 1.20 ±0.10 248 2.5
26 7/0.160 0.38 1.30 ±0.10 152 3.5
24 11/0.160 0.38 1.45 ±0.10 88.6 5.0
UL电线电缆标准介绍：电线电缆的基本测试方法
电线电缆的基本测试方法
基本结构
（一）导线
1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电线电缆产品的导体电阻。
2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG等，奇数AWG电线属于特殊例外。
3、决定导体截面积的方法有二种：
A、测量每一根绞合芯线截面积之和，测量时至少要取7根芯线直径的平均值作为平均芯线直径d。
D以Mils计算：导体截面积CMA=nd2（CMA：Circular Mil Area)
以毫米计算：导体截面积=*nd2 其中n为导体结构中芯线的根数。
芯线直径的测量：根据UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英寸），两个端面都是平面的千分尺进行测量。
B、称重法，见UL1581第210节。
测量过程中发现测量值小于要求值（UL1581，,可用两种方法中的另一种加以证实。（注：DC电阻测量法不能用来作为测量CMA的最终判断标准）。导体绝缘厚度
1、测量工具：千分尺
常用的千分尺，测量端面均为平面，最小读数：0.01mm
端面为*9.5mm，荷重10g的荷重千分尺（导体绝缘厚度）
平均绝缘厚度的测量：距端线10英寸开始，每10英寸为一个测量点，测量5个点处导线的外径，导体的直径。
绝缘厚度=（导线外径-导体直径）/2
将5个点处的绝缘厚度平均即得到平均绝缘厚度。
最小绝缘厚度的测量：
测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导线结构。截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导线绝缘体最小厚度。对于小于18AWG的导线，可采用读数显微镜方法。
2、测量工具，读数显微镜
取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片，在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度。

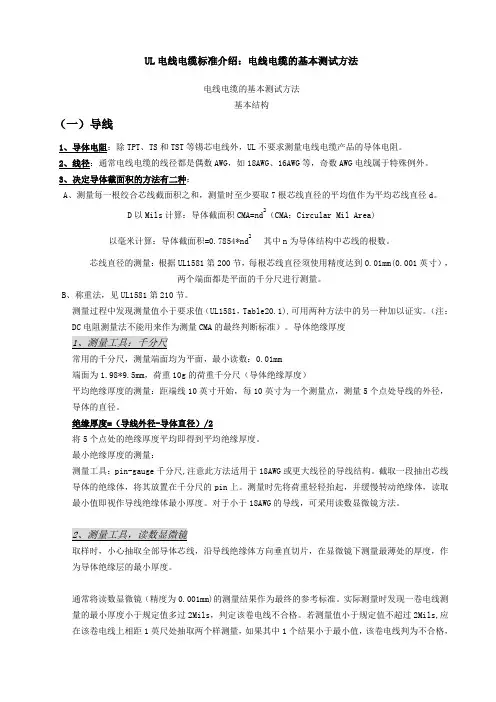

UL电线电缆标准介绍：电线电缆的基本测试方法
电线电缆的基本测试方法
基本结构
（一）导线
1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电线电缆产品的导体电阻。
2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG等，奇数AWG电线属于特殊例外。
3、决定导体截面积的方法有二种：
A、测量每一根绞合芯线截面积之和，测量时至少要取7根芯线直径的平均值作为平均芯线直径d。
D以Mils计算：导体截面积CMA=nd2（CMA：Circular Mil Area)
以毫米计算：导体截面积=0.7854*nd2 其中n为导体结构中芯线的根数。
芯线直径的测量：根据UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英寸），两个端面都是平面的千分尺进行测量。
B、称重法，见UL1581第210节。
测量过程中发现测量值小于要求值（UL1581，Table20.1),可用两种方法中的另一种加以证实。（注：DC电阻测量法不能用来作为测量CMA的最终判断标准）。导体绝缘厚度
1、测量工具：千分尺
常用的千分尺，测量端面均为平面，最小读数：0.01mm
端面为1.98*9.5mm，荷重10g的荷重千分尺（导体绝缘厚度）
平均绝缘厚度的测量：距端线10英寸开始，每10英寸为一个测量点，测量5个点处导线的外径，导体的直径。
绝缘厚度=（导线外径-导体直径）/2
将5个点处的绝缘厚度平均即得到平均绝缘厚度。
最小绝缘厚度的测量：
测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导线结构。截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导线绝缘体最小厚度。对于小于18AWG的导线，可采用读数显微镜方法。
2、测量工具，读数显微镜
取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片，在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度。
