176 第2篇 先进控制控制系统第8章 非线性控制系统前面的章节所讨论的都是线性系统，但是实际上，大多数物理过程都具有一定程度的非线性。即使如此，如果系统的非线性程度不高，或者仅存在于较窄的操作范围内，可将其近似为一个线性系统来进行处理，则前面所讨论的控制技术，例如常规PID控制仍旧是有效的。但是对于一些具有不可忽视的非线性的过程，这种方法就不适用了。这种情况下，采用非线性控制策略能进一步提高控制品质。随着控制理论的进展，自动化技术工具的发展，尤其是计算机的使用，使非线性控制系统在工业控制中逐步多了起来。如果对非线性控制系统粗略地进行分类，可以分为两类：一类过程是线性的(或近似按线性处理)，为了满足控制系统的某种要求或改善控制系统质量而引入非线性的控制规律；另一类过程本身是非线性的，引入非线性的补偿元件或控制规律，以达到系统规定的控制指标。 8．1 线性过程的非线性控制 8．1．1 液位的非线性控制 (1)均匀控制的实现 在均匀控制系统一节中，曾提到可以采用非线性控制规律来实现均匀控制，其中最常用的是采用带不灵敏区的非线性控制。这种带不灵敏区的非线性控制规律如图8-1所示。当系统偏差e在不灵敏区内，控制器的增益很小，即δ很大；偏差e超出不灵敏区后，控制器增益将增大(增大十倍或更多)。 利用非线性控制规律实现均匀控制的原理较简单，只要根据工艺允许的液位波动范围，合理设置不灵敏区宽度，就能做到在较小的外扰作用下，使液位偏差信号在不灵敏区内变化，非线性控制器工作在小增益区域，从而输出变化不大，控制阀的开度变化也不大，流量仅仅在小范围内波动。也就是说，液位在允许范围内波动的同时，流量不至于有较大的变化，达到液位和流量的均匀控制。只有在较大的外扰作用进入系统时，液位偏差信号一旦超出不灵敏区，非线性控制器才工作在高增益区域，其控制作用有一个较大的输出变化，使流量也产生一个较大的变化。但这种作较大变化的时间是短暂的，因为较强的控制作用驱使流量作较大的变化，可以很快地把液位偏差信号拉回到不灵敏区，于是整个系统又回复到上述的不灵敏区内的工作情况。因此，这种非线性液位控制系统经常工作在不灵敏区范围内，液位和流量均在小范围内波动，仅仅为了有力地克服大扰动作用，系统才工作在高增益区，造成流量的较大波动，但这种情况是不太多的，维持的时间也是较短的。实际系统的组成可采用单回路控制或非线性串级控制等形式，其系统构成分别示于图8—2(a)、(b)

非线性系统知识点总结

一、引言

随着科学技术的发展，非线性系统在各个领域中扮演着愈发重要的角色，例如控制工程、经济学、生物学、化学等。非线性系统的特点是其响应与输入之间不满足线性叠加原理，因此其动力学行为十分复杂。在探究非线性系统的特性和行为规律中，需要深入研究和掌握一系列知识点。本文将以非线性系统为基础，对其相关知识点进行总结和梳理，以期为相关研究提供一定的指导方向。

二、非线性系统的基本概念

1. 线性系统与非线性系统

在探究非线性系统之前，首先需要了解线性系统与非线性系统的区别与联系。线性系统具有叠加性质，即输入信号的线性组合对应于输出信号的线性组合。而非线性系统则不满足该叠加性质。从数学上来说，线性系统的方程能够表示为一阶线性微分方程，即具有线性的数学形式，而非线性系统的方程则是包含非线性项的微分方程。

2. 非线性系统的特点

非线性系统具有复杂的行为特性，其主要特点包括：不可分解性、不确定性、多稳态性、随机性等。非线性系统在实际应用中往往表现出多样化的动力学行为，对于系统的建模和分析提出了更高的要求。

三、非线性系统的数学描述

1. 非线性方程

非线性系统的数学描述通常采用非线性微分方程来进行表达。非线性微分方程一般具有如下形式：

\[ \frac{dx}{dt} = f(x(t), t) \]

其中 \( x(t) \) 表示系统的状态变量，\( t \) 表示时间，\( f(x(t), t) \) 表示系统的非线性函数。非线性微分方程的求解往往需要借助于数值方法，例如Euler法、Runge-Kutta法等。

2. 非线性系统的相空间描述

相空间描述是研究非线性系统动力学行为的重要方法之一。通过将系统的状态变量表示为相空间中的点，可以直观地展现系统的动态特性。非线性系统的相空间可能包括多个稳态点、极限环、混沌吸引子等复杂结构。

3. 非线性系统的周期轨道 对于某些非线性系统，其动力学行为可能出现周期轨道。周期轨道是指系统状态在相空间中呈现周期性变化的轨迹，通常通过极限环的存在来描述。非线性系统的周期轨道对于系统的稳定性分析具有重要的意义。

󰀔󰀕

󰀖󰀗

󰀘󰀙

󰀚󰀛

󰀜󰀔󰀓

󰀔󰀔󰀔󰀕

󰀔󰀖󰀔󰀗

󰀔󰀘󰀔󰀙

󰀔󰀚󰀔󰀛

󰀔󰀜󰀕󰀓󰀕󰀔󰀕󰀕

󰀕󰀖󰀕󰀗

󰀕󰀘󰀕󰀙

󰀕󰀚󰀕󰀛

󰀕󰀜󰀖󰀓

󰀖󰀔󰀖󰀕

󰀖󰀖󰀖󰀗

󰀖󰀘󰀖󰀙

󰀖󰀚󰀖󰀛󰀖󰀜󰀗󰀓

󰀗󰀔󰀗󰀕

󰀗󰀖󰀗󰀗

󰀗󰀘󰀗󰀙

󰀗󰀚󰀗󰀛

󰀗󰀜󰀘󰀓

󰀘󰀔󰀘󰀕

󰀘󰀖󰀘󰀗

󰀘󰀘󰀘󰀙

󰀘󰀚󰀘󰀛

󰀘󰀜󰀙󰀓

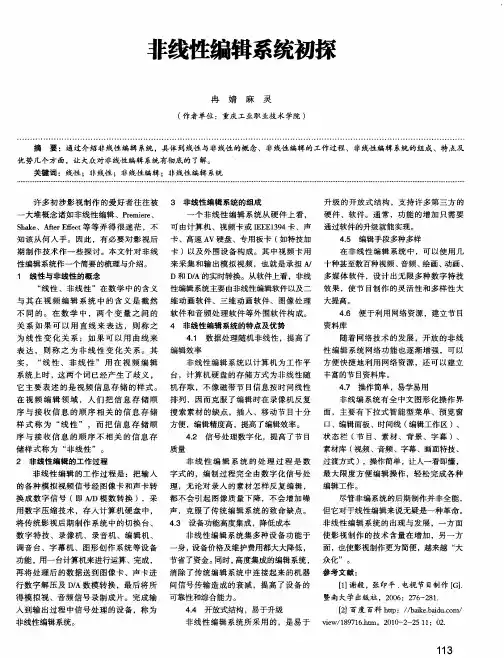

非线性编辑系统初探　
