不锈钢管道安装工程施工组织设计方案

  • 格式：doc
  • 大小：256.00 KB
  • 文档页数：19

不锈钢管道安装施工方案

目 录

1. 编制说明 ........................................................................... 3

2. 工程内容 ........................................................................... 3

2.1本方案涉及的工作范围 ........................................................... 3

2.2主要安装工程量 ................................................................. 3

3. 编制依据 ........................................................................... 3

3.1施工文件及图纸 ................................................................. 3

3.2引用标准 ....................................................................... 3

4. 施工顺序 ........................................................................... 3

4.1施工先决条件 ................................................................... 3

4.2施工程序 ....................................................................... 4

4.3详细描述 ....................................................................... 4

4.3.6.6焊缝返修 ................................................................... 7

5. 施工设备及机具计划 ................................................................ 11

5.1 施工设备 ..................................................................... 11

5.2 施工机具 ..................................................................... 12

6.施工进度安排 ....................................................................... 12

7.施工劳动力计划 ..................................................................... 12

8.施工技术措施 ....................................................................... 12

8.1管材、管件及在线部件的验收 .................................................... 12

8.2安装过程中系统承压部件的质量控制 .............................................. 12

8.3母材缺陷的修补及更换 .......................................................... 13

8.4管道系统清洁度保证 ............................................................ 13

9.质量标准 ........................................................................... 13

9.1 外观检测 ..................................................................... 13

9.2 检验记录 ..................................................................... 14

10. 安全技术措施 ..................................................................... 14

10.1一般规则 ..................................................................... 14

10.2工具及设备的使用 ............................................................. 15

10.3高处作业 ..................................................................... 15

10.4焊接作业 ..................................................................... 15

10.5安装作业 ..................................................................... 15

11. 附录: ............................................................................ 16

附录A：阀门试验记录 .............................................................. 16

附录B：管道系统压力试验记录 ...................................................... 17

附录C：管道系统吹扫及清洗记录 .................................................... 18

1. 编制说明

本方案适用于XXX系统现场管道安装的施工。

2. 工程内容

2.1本方案涉及的工作范围

管道、支架、在线部件、仪表管的安装、试压及系统冲洗。

2.2主要安装工程量

见下表：

序号 名称 规格、型号 材质 单位 数量 备注

1 不锈钢管 φ108×4 1Cr18Ni9Ti 米 350

2 不锈钢管 φ57×3.5 1Cr18Ni9Ti 米 20

3 不锈钢管 φ25×2.5 1Cr18Ni9Ti 米 50

4 不锈钢管 φ10×1 1Cr18Ni9Ti 米 50

5 镀锌钢管 φ57×3.5 米 24

6 镀锌钢管 φ32×3.5 米 96

7 90°弯头 DN100 R=1.5D 1Cr18Ni9Ti 只 60

8 等径三通 DN100×100 1Cr18Ni9Ti 只 12

9 阀门 DN100 只 17

10 阀门 DN50 只 5

11 阀门 DN25 只 2

12 阀门 DN10 只 1

13 仪表架 个 1

14 管架 Q235A 吨 1.5

15 管道系统冲洗 m 590

3. 编制依据

3.1施工文件及图纸

3.2引用标准

GB50235-97《工业金属管道工程施工及验收规范》

GB50236-98《现场设备、工业管道焊接工程施工及验收规范》

4. 施工顺序

4.1施工先决条件

——图纸及文件已会审

——材料到位并验收合格，材料/构配件/设备报验单经业主核查符合设计要求

——施工设备准备齐全

——人员资格已审核

——现场条件符合安全施工要求

——施工方案已编制完成，经业主审核批准并进行技术交底。 4.2施工程序

施工程序见下图

4.3详细描述

4.3.1施工先决条件

详见4.1施工先决条件

4.3.2领料

a. 所有钢管在安装前应逐根进行外观检查，复核其外径、壁厚，并核对标记所示的材质是否符合施工图的要求；

b. 对有重皮、裂纹的钢管不得使用；

c. 所有管件应逐件进行外观检查，复核其尺寸、材质，结果应符合相应技术条件及施工图的要求。

d. 对法兰密封面及密封垫片进行外观检查，不得有影响密封性能的缺陷存在；不锈钢法检查施工先决条件

领 料

定位、放线

下料、切割

坡口加工

管道预制、组装及焊缝检验

管道及附件安装、焊缝检验 支架定位

支架制作、安装

支架防腐

阀门检验 管道、管件清洗

系统试压及冲洗

管道与设备连接、与原管道碰头及接口焊缝检验

系统验收及交工

合集下载

通风管道安装工程施工组织设计

通风管道安装工程施工组织设计

一、施工准备

（一）、作业条件

1、一般送风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，

地面无杂物的条件下进行。

2、对空气洁净系统的安装，应在建筑物内部安装部件的地面已做好，墙面已抹灰完毕，

室内无灰尘飞扬或有防尘措施的条件下进行。

3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础已确定，设备连接器、

罩体方位已知的情况下进行。

4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。

5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员

的技术、质量、安全交底。

（二）材质要求

1、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔

等缺陷：

3、安装的阀体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。

4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉，拉铆钉，焊条、

各种帆布、无纺布、射钉、膨胀螺栓应符合产品质量要求。

（三）工器具

主要工器具有：手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、

电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。 二、质量要求

（一） 送、排风，防排烟，除尘系统

1、主控项目

（1）在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其

钢板厚度不应小于1.6mm。风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。

（2）风管安装必须符合下列规定：

1）风管内严禁其他管线穿越；

2）输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统应有良好的接地，通

过生活区或其他辅助生产房间时必须严密，并不得设置接口；

1 ２ 3）室外立管的固定拉索严禁拉在避雷针或避雷网上。

（3）输送空气温度高于80℃的风管，应按设计规定采取防护措施。

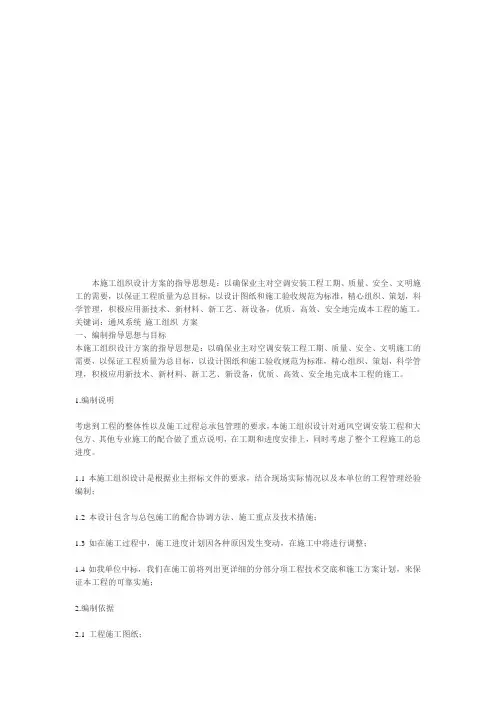

通风管道安装工程施工组织设计方案
