第一章 第 1 页 共 18 页 模拟电子技术基础

第一章

1.1 电路如题图1.1所示，已知5siniutV，二极管导通电压降D0.7VU。试画出iu和ou的波形，并标出幅值。

解：通过分析可知：

(1) 当37Viu.时，37ou.V

(2) 当37V37Vi.u.时，oiuu

(3) 当37Viu.时，37ou.V

总结分析，画出部分波形图如下所示：

1.2 二极管电路如题图1.2所示。（1）判断图中的二极管是导通还是截止？（2）分别用理想模型和横压降模型计算AO两端的电压AOU。

解：对于（a）来说，二极管是导通的。

采用理想模型来说，6VAOU (完整word版)模拟电子技术基础,课后习题答案

第一章 第 2 页 共 18 页 采用恒压降模型来说，67VAOU.

对于（c）来说，二极管1D是导通的，二极管2D是截止的。

采用理想模型来说，0AOU

采用恒压降模型来说，07VAOU.

1.3 判断题图1.3电路中的二极管D是导通还是截止？用二极管的理想模型计算流过二极管的电流D?I

解：（b）先将二极管断开，由KVL定律，二极管左右两端电压可求出：

25101515V182255U.左＝＝

10151V14010U右＝＝

故此二极管截止，流过的电流值为0DI＝

（c）先将二极管断开，由KVL定律，二极管左右两端电压可求出：

151525V255U.左＝＝，2252005V182U..左＝＝

10151V14010U右＝＝

由于05VUU.右左，故二极管导通。

运用戴维宁定理，电路可简化为

05327μA153D.I..

1.6 测得放大电路中六只晶体管的电位如题图1.6所示，在图中标出三个电极，并说明它们是硅管还是锗管。

解： T1: 硅管，PNP，11.3V对应b, 12V对应e, 0V对应c (完整word版)模拟电子技术基础,课后习题答案

第一章 第 3 页 共 18 页 T2: 硅管，NPN，3.7V对应b, 3V对应e, 12V对应c

T3: 硅管，NPN，12.7V对应b, 12V对应e,15V对应c

T4: 锗管，PNP，12V对应b, 12.2V对应e, 0V对应c

T5: 锗管，PNP，14.8V对应b, 15V对应e, 12V对应c

T6: 锗管，NPN，12V对应b, 11.8V对应e, 15V对应c

模拟电子技术基础

第二章

2.2 当负载电阻L1kR时，电压放大电路输出电压比负载开路（LR）时输出电压减少20%，求该放大电路的输出电阻or。

解：由题意知： LL08OCOCoUR.UrR

解得025kΩor.

2.5 电路如题图2.2所示，设BJT的06VBEU.，CEOI、CESI可忽略不计，试分析当开关S分别接通A、B、C三位置时，BJT各工作在其输出特性曲线的哪个区域，并求出相应的集电极电流CI。

解：1243mACSI/，38000375mABSI/.

(1) 开关打在A上：12060285mA40BBS.I.I，故三极管工作在饱和区。

3mACCSII

(2) 开关打在B上：120600228mA500BBS.I.I，故三极管工作在放大区。

18mACBII.

(3) 开关打在C上：发射结和集电结均反偏，故三极管工作在截止区。

IC=0

2.9 题图2.6画出了某固定偏流放大电路中BJT的输出特性及交、直流负载线，试求：

(1)电源电压CCV，静态电流BI、CI和管压降CEV的值； (完整word版)模拟电子技术基础,课后习题答案

第一章 第 4 页 共 18 页 (2)电阻bR、cR的值;

(3)输出电压的最大不失真幅值；

(4)要使该电路不失真地放大，基极正弦电流的最大幅值是多少？

解：(1)由输出特性图中可以读到： 20uABI，1mACI，3VCEU, 6VCCV。

(2) 300kΩCCbBVRI，3kΩCCCECCVURI

(3) 45330815V'OMCECEQCEQCESUmin(UU,UU)min(.,.).

(4)要使电路能不失真地放大，基极正弦电流的最大幅值取20uA

2_11、单管放大电路如图题3.4.2所示已知BJT的电流放大系数β＝50。（1）估算Q点；

（2）画出简化 H参数小信号等效电路；（3）估算 BJT的朝人电阻 rbe；（4）如输出端接入 4 kΩ的电阻负载，计算iOVVVA及SOVSVVA。

解（1）估算Q点

ARVIbCCB40 mAIIBC2

VRIVVCCCCCE4

（2）简化的H参数小信号等效电路如图解3.4.2所示。

（3）求rbe

863226)501(20026)1(200mAmVImVrEbc

（4）116)||('0beLCbeLiVrRRrRVVA

73||||00bebsbebVsiiVsiisVSrRRrRARRRAVVVVVVA (完整word版)模拟电子技术基础,课后习题答案

第一章 第 5 页 共 18 页

2-14.电路如图所示,设耦合电容和旁路电容的容量均足够大,对交流信号可视为短路.

(1)求Au=Uo/Ui，ri，ro

(2)求Au=Uo/Us

(3)如将电阻Rb2逐渐减小,将会出现什么性质的非线形失真?画出波形图.

(完整word版)模拟电子技术基础,课后习题答案

第一章 第 6 页 共 18 页

2.15 电路如题图2.11所示。

(1)画出放大电路的微变等效电路；

(2) 写出电压放大倍数iouUUA..11iouUUA..22的表达式；

(3)求输入电阻ir；

(4)画出当ecRR时的输出电压1ou、2ou的波形（输入iu为正弦波，时间关系对齐）

解：（1）

(2)

ebeCebbebCbiouRrRRiriRiUUA)1()1(..11

221111.obeeu.bbebebeeiU()iR()RAir()iRr()RU

(3) '//ibirRr,其中1'ibeerr()R

(4)由于考虑到ecRR，因而21uuAA其波形图可参考如下： VRb2RcC1C2+++Ucc=+20V+_UoRb1Re2CeRe1+UsRs100kΩ 6.8kΩ

20kΩ 1kΩ 150Ω

2kΩ β=100

ri ro 13.(1)

3811ebecuRrRA121bbbCCBRRRUUmARRUUIeeBEBE2.121kIrrEbbbe5.2261RrRRrebebbi1////121kRrco8.6(3) Rb2减小将会产生饱和失真 VRb1Rb2RcRe1Re2+Ucc直流通路

VRb1Rb2RcRe1Rs+_+_UiUoUs交流通路

(2) 5.34usiiusARrrA

合集下载

完整word版数字电子技术基础练习题及参考答案word文档良心出品

完整word版数字电子技术基础练习题及参考答案word文档良心出品

第一章 数字电路基础

第一部分 基础知识

一、选择题

1．以下代码中为无权码的为 。

A. 8421BCD码 B. 5421BCD码 C. 余三码 D. 格雷码

2．以下代码中为恒权码的为 。

A.8421BCD码 B. 5421BCD码 C. 余三码 D. 格雷码

3．一位十六进制数可以用 位二进制数来表示。

A. １ B. ２ C. ４ D. 16

4．十进制数25用8421BCD码表示为 。

A.10 101 B.0010 0101 C.100101 D.10101

5．在一个8位的存储单元中，能够存储的最大无符号整数是 。

A.（256） B.（127） C.（FF） D.（255） 1016 10 10

6．与十进制数（53.5）等值的数或代码为 。 10 A.(0101 0011.0101) B.(35.8)

C.(110101.1) D.(65.4)8 8421BCD1627．矩形脉冲信号的参数有 。

A.周期 B.占空比 C.脉宽 D.扫描期

：数为)等值的7.与八进制数(438．8 B.(27.6) C.(27.011)3 ) D. (100111.11).A.

(1001112162169. 常用的BCD码有 。

码三 D.余421码 格 B.雷码 C.8偶A.奇校验码10．与模拟电路相比，数字电路主要的优点有 。

A.容易设计 B.通用性强 C.保密性好 D.抗干扰能力强

二、判断题（正确打√，错误的打×）

1. 方波的占空比为0.5。（ ）

模拟电子技术基础期末考试试题及答案 2

模拟电子技术基础期末考试试题及答案 2

1 《模拟电子技术》模拟试题一

一、填空题：（每空1分 共40分）

1、PN结正偏时（ 导通 ），反偏时（ 截止），所以PN结具有（ 单向 ）导电性。

2、漂移电流是（ 温度 ）电流，它由（ 少数 ）载流子形成，其大小与（ 温度 ）有关，而与外加电压（无关 ）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（ 无穷 ），等效成断开；

4、三极管是（ 电流 ）控制元件，场效应管是（ 电压 ）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏 ），集电结（ 反偏 ）。

6、当温度升高时，晶体三极管集电极电流Ic（ 变小 ），发射结压降（ 不变 ）。

7、三极管放大电路共有三种组态分别是（ 共基 ）、（ 共射 ）、（ 共集 ）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（ 电压并联）负反馈，为了稳定交流输出电流采用（ 串联 ）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F） ），对于深度负反馈放大电路的放大倍数AF=（ 1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（ ）BW，其中BW=（ ），

（ ）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（ ）信号，而加上大小相等、极性相反的两个信号，称为（ ）信号。

12、为了消除乙类互补功率放大器输出波形的（ ）失真，而采用（ ）类互补功率放大器。

13、OCL电路是（ ）电源互补功率放大电路；

OTL电路是（ ）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（ ），输入电阻（ ），输出电阻（ ）等特点，所以常用在输入级，输出级或缓冲级。

(完整word版)周绍敏(主编)电工技术基础与技能习题答案

(完整word版)周绍敏(主编)电工技术基础与技能习题答案

电工技术基础与技能（第二版） 周绍敏主编

第一章 P17

1. 是非题

1.1电路图是根据电气元件的实际位置和实际连线连接起来的。（×）

1.2蓄电池在电路中必是电源，总是把化学能转化成电能。（×）

1.3电阻值大的导体，电阻率一定也大。（×）

1.4电阻元件的伏安特性曲线是过原点的直线时，称为线性元件。（√）

1.5欧姆定律适用于任何电路和任何元件。（×）

1.6IUR中的R是元件参数，它的值是由电压和电流的大小决定的。（×）

1.7额定电压为220V的白炽灯接在110V电源上，白炽灯消耗的功率为原来的1/4。（√）

1.8在纯电阻电路中，电流通过电阻所做的功与它产生的热量是相等的。（√）

2. 选择题

2.1下列设备中，一定是电源的为（ A ）。

A. 发电机 B. 冰箱 C. 蓄电池 D. 白炽灯

2.2通过一个电阻的电流是5A，经过4min，通过该电阻的一个截面的电荷是（ C ）。

A. 20C B. 50C C. 1200C D. 2000C

2.3一般金属导体具有正温度系数，当环境温度升高时，电阻值将（ A ）。

A. 增大 B. 减小 C. 不变 D. 不能确定

2.4相同材料制成的两个均匀导体，长度之比为3:5，横截面积之比为4:1，则其电阻之比为（ B ）。

A. 12:5 B. 3:20 C. 7:6 D. 20:3

2.5某导体两端电压为100V，通过的电流为2A；当两端电压降为50V时，导体的电阻应为（ C ）。

A. 100Ω B. 25Ω C. 50Ω D. 0Ω

2.6通常电工术语“负载大小”是指（ B ）的大小。

A. 等效电阻 B. 实际电功率 C. 实际电压 D. 负载电流

2.7一电阻元件，当其电流减为原来一半时，其功率为原来的（ C ）。

A. 1/2 B. 2倍 C. 1/4 D. 4倍

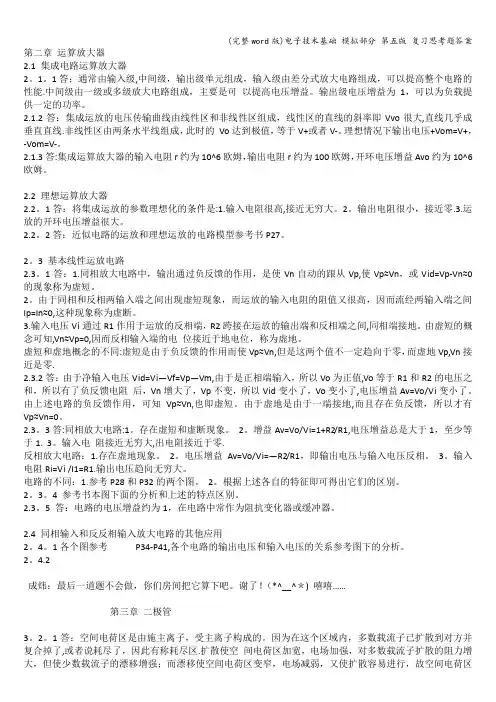

(完整word版)电子技术基础 模拟部分 第五版 复习思考题答案
