PLC在柴油发电机中的应用

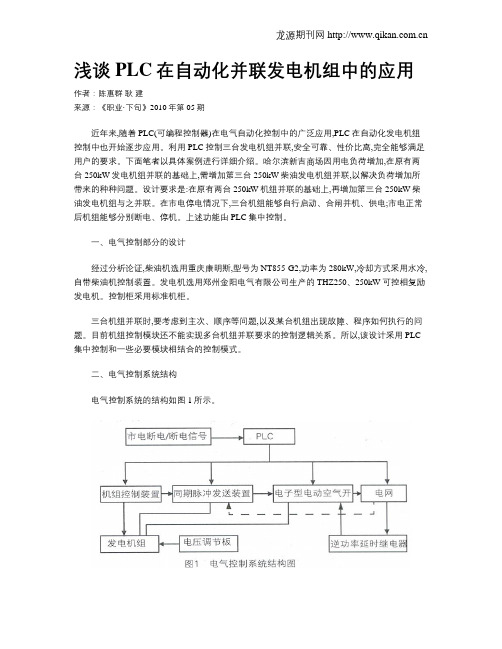

浅谈PLC在自动化并联发电机组中的应用作者：陈惠群耿建来源：《职业·下旬》2010年第05期近年来,随着PLC(可编程控制器)在电气自动化控制中的广泛应用,PLC在自动化发电机组控制中也开始逐步应用。

利用PLC控制三台发电机组并联,安全可靠、性价比高,完全能够满足用户的要求。

下面笔者以具体案例进行详细介绍。

哈尔滨新吉商场因用电负荷增加,在原有两台250kW发电机组并联的基础上,需增加第三台250kW柴油发电机组并联,以解决负荷增加所带来的种种问题。

设计要求是:在原有两台250kW机组并联的基础上,再增加第三台250kW柴油发电机组与之并联。

在市电停电情况下,三台机组能够自行启动、合闸并机、供电;市电正常后机组能够分别断电、停机。

上述功能由PLC集中控制。

一、电气控制部分的设计经过分析论证,柴油机选用重庆康明斯,型号为NT855-G2,功率为280kW,冷却方式采用水冷,自带柴油机控制装置。

发电机选用郑州金阳电气有限公司生产的THZ250、250kW可控相复励发电机。

控制柜采用标准机柜。

三台机组并联时,要考虑到主次、顺序等问题,以及某台机组出现故障、程序如何执行的问题。

目前机组控制模块还不能实现多台机组并联要求的控制逻辑关系。

所以,该设计采用PLC 集中控制和一些必要模块相结合的控制模式。

二、电气控制系统结构电气控制系统的结构如图1所示。

下面着重分析PLC控制整个自动化机组系统的工作原理:当市电断电后,PLC收到此信号,延时10s,PLC经确认后,接通机组控制装置的工作电源和启动电源,机组开始启动。

若启动成功,怠速60s后进入全速;若连续三次启动不成功,则启动失败。

机组在额定转速状态下延时5s,PLC给空气开关一个合闸信号使其合闸送电,若此时PLC检测到其它机组已经合闸送电,则PLC发送给同期脉冲发送装置一个并网信号,同期脉冲发送装置会自动比较电网与机组的电压特征(包括电压、频率、相序及相位角),若二者电压特征接近一致时,机组自动并网。

PLC在柴油发电机组控制系统中的应用分析PLC（Programmable Logic Controller，可编程逻辑控制器）在柴油发电机组控制系统中起着重要的作用。

通过对柴油发电机组的监控和控制，PLC能够实现发电机组的自动化运行，提高工作效率和可靠性。

下面将对PLC在柴油发电机组控制系统中的应用进行分析。

PLC可以实现对柴油发电机组的自动启停控制。

一旦监测到电网停电或电压异常，PLC 可以根据预设的逻辑进行判断并控制柴油发电机组自动启动。

同样，当电网恢复正常时，PLC也可以判断并控制发电机组自动停机。

这样一来，可以确保在电网停电或异常情况下，柴油发电机组能够及时启动，保证供电的连续性和可靠性。

PLC还可以实现柴油发电机组的并行运行控制。

在电力需求较大的情况下，可以将多台柴油发电机组并联运行，共同供电。

PLC可以根据电力需求的变化，自动控制柴油发电机组的并联和分离，以实现最佳的能量利用和负荷分配。

通过PLC的控制，可以有效平衡发电机组之间的负载，提高整个发电系统的工作效率和稳定性。

PLC还可以实现柴油发电机组的故障监测和报警。

通过对发电机组各个关键参数的实时监测和分析，PLC可以判断发电机组是否出现故障，并及时发出警报。

当柴油发电机组的冷却水温度过高或油压过低时，PLC可以判断出发电机组存在故障，并通过报警装置通知运维人员进行维修。

这样可以及时发现和处理故障，减少发电机组的停机时间，提高设备的可靠性和运行时间。

PLC还可以实现柴油发电机组运行数据的采集和存储。

通过对发电机组各个参数的实时采集和监测，PLC可以记录和存储发电机组的运行状态和性能数据。

这些数据可以用于发电机组的运行分析和故障诊断，为运维人员提供参考和决策依据。

这些数据也可以用于以后的运行计划和维护工作，提高发电机组的整体管理水平和运行效率。

PLC在柴油发电机组控制系统中的应用非常广泛。

通过PLC的智能控制和监测，柴油发电机组可以实现自动化运行和故障诊断，提高工作效率和可靠性。

2020 年 1 月 10 日第 37 卷第 1 期
ｄｏｉ：１０．１９３９９／ｊ．ｃｎｋｉ．ｔｐｔ．２０２０．０１．０４５
Telecom Power Technology
Ｊａｎ． １０，２０２０，Ｖｏｌ． ３７ Ｎｏ． １
设计应用

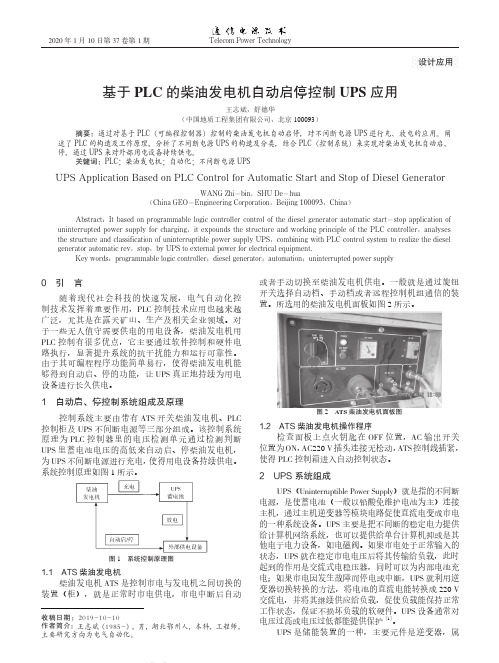

基于 PLC 的柴油发电机自动启停控制 UPS 应用
王志斌，舒德华 （中国地质工程集团有限公司，北京 100093）
Abstract：It based on programmable logic controller control of the diesel generator automatic start-stop application of uninterrupted power supply for charging，it expounds the structure and working principle of the PLC controller，analyses the structure and classification of uninterruptible power supply UPS，combining with PLC control system to realize the diesel generator automatic rev，stop，by UPS to external power for electrical equipment.
UPS（Uninterruptible Power Supply）就是指的不间断 电源，是使蓄电池（一般以铅酸免维护电池为主）连接 主机，通过主机逆变器等模块电路促使直流电变成市电 的一种系统设备。UPS 主要是把不间断的稳定电力提供 给计算机网络系统，也可以提供给单台计算机抑或是其 他电子电力设备，如电磁阀。如果市电处于正常输入的 状态，UPS 就在稳定市电电压后将其传输给负载，此时 起到的作用是交流式电稳压器，同时可以为内部电池充 电；如果市电因发生故障而停电或中断，UPS 就利用逆 变器切换转换的方法，将电池的直流电能转换成 220 V 交流电，并将其继续供应给负载，促使负载能保持正常 工作状态，保证不损坏负载的软硬件。UPS 设备通常对 电压过高或电压过低都能提供保护 [1]。

中图分类号 ： Ｔ Ｋ ４ ２ ８
文献标识码 ： Ａ
文章编号 ： １ ６ ７ ４ — ０ ９ ８ ｘ （ ２ ０ １ ３ ） ０ ９ （ ｂ ） 一 ０ ０ ４ ７ — ０ ｌ

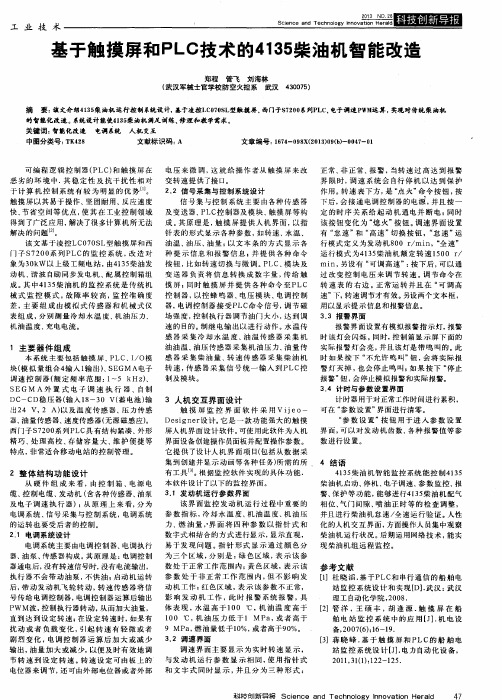

可编程 逻辑控制器（ Ｐ Ｌ Ｃ ） 和 触 摸 屏 在 电 压 来 微 调 ， 这 就 给 操 作 者 从 触 摸 屏 来 改 正 常、 非 正常 、 报警， 当转 速 过 高 达 到 报 警 恶劣 的 环 境 中． 其 稳 定 性 及 抗 干 扰 性 相 对 变 转 速提 供了接 口。 界限时 ， 调 速 系 统 会 自行 停 机 以 达 到 保 护 于计 算 机 控 制 系 统 有 较 为 明显 的 优 势 …。 ２ ． ２ 信 号采 集与 控 制系 统设 计 作用 。 转速表下方， 是“ 点火 ” 命令按钮， 按
解 决 的 问题 。
该 文 基 于 凌 控 ＬＣ０ ７ ０ ＳＬ型 触 摸 屏 和 西
针 表 的 形式 显 示 各 种 参 数 ， 如转速、 水温、 油 温 、油 压 、 油 量 ；以 文 本 条 的 方 式 显 示 各 种提 示信息和报警信息 ； 并 提 供 各 种 命 令
有 “ 怠速” 和 “ 高速” 切换按钮 ， “ 怠速” 运 行模 式 定 义 为发 动 机 ８ ０ ０ ｒ ／ｍｉ ｎ，“ 全速”
门子 Ｓ７ ２０ ０系列 ＰＬＣ的 监 控 系 统 ， 改 造 对
运 行模 式 为 ４ １ ３ ５ 柴油机额定转速ｌ ５ ０ ０ ｒ ／ 象为 ３ Ｏ ｋ Ｗ 以 上 级 工频 电站 ， 由４ １ ３ ５ 柴 油 发 按 钮 ， 比 如 转速 切 换 与微 调 。 Ｐ Ｌ Ｃ、 模 块 及 ｍ ｉ ｎ， 另设 有 “ 可 调 高 速”： 按 下后 ， 可 以 通 动机 、 谐波 自 励 同步 发 电机 、 配属 控 制 箱组 变 送 器 负责 将 信 息 转 换 成 数 字 量 ， 传 给 触 过 改 变 控 制 电压 来调 节 转 速 。 调 节命 令 在 成。 其 中４ １ ３ ５ 柴 油 机 的监 控 系统 是 传 统 机 摸 屏 ； 同 时 触 摸 屏 并 提 供 各 种 命令 至 Ｐ ＬＣ 转速 表的右 边。 正 常 运 转 并且 在 “ 可 调 高

亿 元 。 因此 加强 技术改 造 、 降低燃 油消耗 率 、 降低
钻井 费用是 钻井 公 司的迫切 需要 ， 是节 能降 耗 、 挖
潜增效 的主要途 径 。 柴油 动力钻 机 以柴 油 机 作 为 原动 机 ， 经 动力 传递装 置 ， 直接 拖 动 井场 大 功 率 负荷 ： 绞 车、 转 盘 和泥浆 泵 。 目前 对于钻 井柴 油机 的油 门基本 采用 手动控 制 ， 司机 根 据井 下 负 载 情况 选 择 需 要并 车

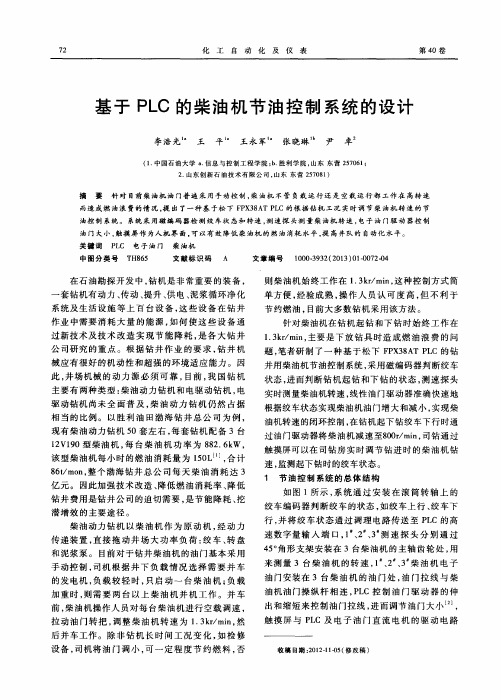

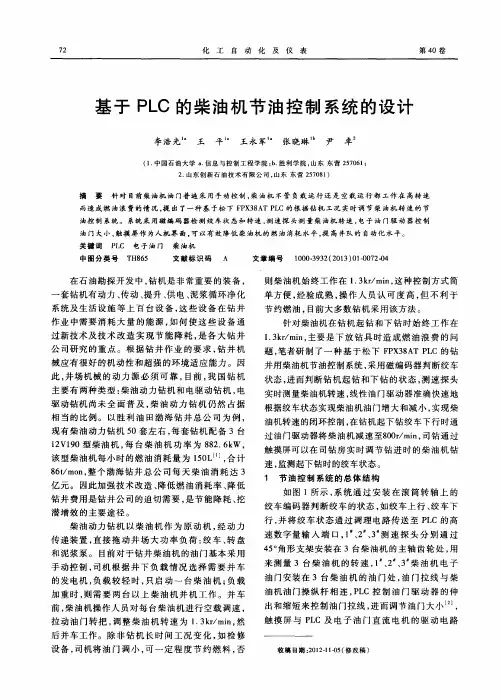

摘 要 针 对 目前 柴油 机 油 门普 遍 采 用 手 动控 制 ， 柴 油机 不 管 负载 运 行 还 是 空 载 运 行 都 工 作 在 高 转 速
而造 成 燃 油浪 费的 情 况 ， 提 出 了一 种 基 于松 下 Ｆ Ｐ Ｘ ３ ８ Ａ Ｔ Ｐ Ｌ Ｃ的根 据 钻 机 工 况 实 时调 节 柴 油 机 转 速 的 节
一
则 柴油 机始 终工作 在 １ ． ３ ｋ ｒ ／ ｍ ｉ ｎ ， 这种控 制方 式简
套钻 机有 动力 、 传动 、 提升 、 供电、 泥浆循 环 净化
单 方便 ， 经验 成熟 ， 操 作 人 员认 可 度 高 ， 但 不 利 于
节约燃 油 ， 目前大 多数钻 机采用 该方 法 。
系统及 生 活设 施 等 上百 台设 备 ， 这些 设 备 在钻 井
的发 电机 ， 负载 较 轻 时 ， 只启 动 一 台 柴油 机 ； 负载
加重 时 ， 则 需要 两 台 以上柴 油 机 并 机 工作 。并 车
油 门安 装在 ３台柴 油 机 的油 门处 ， 油 门拉 线 与 柴 油机油 门操 纵杆 相 连 ， Ｐ Ｌ Ｃ控 制 油 门驱 动器 的伸 出和缩 短来控 制油 门拉线 ， 进而 调节 油 门大小 ，

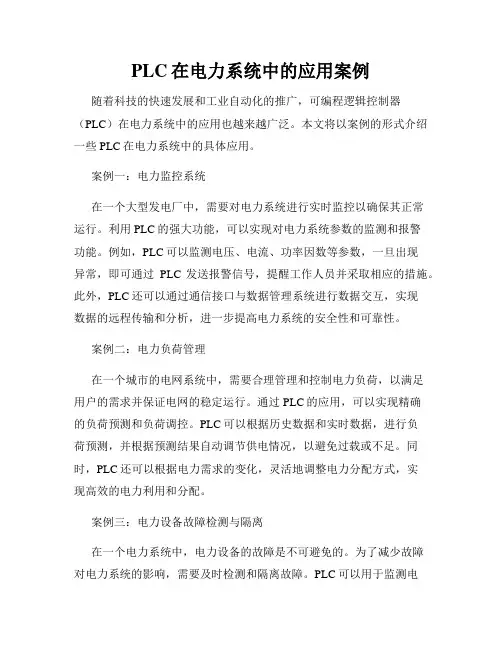

PLC在电力系统中的应用案例随着科技的快速发展和工业自动化的推广，可编程逻辑控制器（PLC）在电力系统中的应用也越来越广泛。

本文将以案例的形式介绍一些PLC在电力系统中的具体应用。

案例一：电力监控系统在一个大型发电厂中，需要对电力系统进行实时监控以确保其正常运行。

利用PLC的强大功能，可以实现对电力系统参数的监测和报警功能。

例如，PLC可以监测电压、电流、功率因数等参数，一旦出现异常，即可通过PLC发送报警信号，提醒工作人员并采取相应的措施。

此外，PLC还可以通过通信接口与数据管理系统进行数据交互，实现数据的远程传输和分析，进一步提高电力系统的安全性和可靠性。

案例二：电力负荷管理在一个城市的电网系统中，需要合理管理和控制电力负荷，以满足用户的需求并保证电网的稳定运行。

通过PLC的应用，可以实现精确的负荷预测和负荷调控。

PLC可以根据历史数据和实时数据，进行负荷预测，并根据预测结果自动调节供电情况，以避免过载或不足。

同时，PLC还可以根据电力需求的变化，灵活地调整电力分配方式，实现高效的电力利用和分配。

案例三：电力设备故障检测与隔离在一个电力系统中，电力设备的故障是不可避免的。

为了减少故障对电力系统的影响，需要及时检测和隔离故障。

PLC可以用于监测电力设备的状态，例如变压器的温度、电机的电流等。

一旦发现设备异常，PLC可以根据预设的逻辑和规则，自动采取相应的控制措施，例如切断故障设备的供电，以保护整个电力系统的正常运行。

这种基于PLC的故障检测和隔离能够大大提高电力系统的可靠性和安全性。

案例四：电力系统节能优化为了减少能源消耗和提高电力系统的效率，可利用PLC实现电力系统的节能优化。

PLC可以监测电力系统各个节点的用电情况，并根据不同的电力需求和工况，自动调节供电方式和电力分配方式，以达到节能的效果。

此外，PLC还可以通过控制电力设备的启停，实现对无效运行的设备进行节能管理。

通过这种基于PLC的节能优化措施，可以有效降低电力系统的运行成本，提高能源利用效率。

PLC在柴油发电机组控制系统中的应用分析PLC（可编程逻辑控制器）是一种用于工业自动化控制系统的数字计算设备，广泛应用于各种生产过程中。

在柴油发电机组控制系统中，PLC起着关键的作用，能够实现对发电机组的监控、控制和保护。

本文将对PLC在柴油发电机组控制系统中的应用进行详细分析。

PLC在柴油发电机组控制系统中可以实现对机组的自动启动和停止。

通过传感器监测电网电压和频率的情况，当电网电压或频率发生异常时，PLC能够自动启动发电机组，使其接替电网供电；当电网电压和频率恢复正常时，PLC能够自动停止发电机组，恢复电网供电。

这种自动启停的控制方式使得发电机组能够根据电网负荷的变化进行灵活的调控，提高能源利用效率。

PLC在柴油发电机组控制系统中还能够实现对机组运行状态的监测和显示。

通过传感器监测机组的运行参数，如油温、水温、油压等，PLC可以实时获取并显示在人机界面上。

当机组的运行参数超过了安全范围，PLC会自动采取保护措施，比如自动停机、报警等，以保护发电机组的安全运行。

PLC在柴油发电机组控制系统中还具备远程监控和远程控制的能力。

通过与上位机的通信，PLC可以实现与远程监控终端的连接，实时传输机组的运行数据和状态信息。

远程监控终端也可以通过PLC远程控制机组的操作，如启停、调负荷等。

这种远程监控和远程控制的功能使得操作人员可以远程对机组进行监测和控制，提高了工作的便捷性和效率。

PLC还可以通过编程实现柴油发电机组的故障诊断和维护功能。

通过分析机组的运行数据和状态信息，PLC可以判断出机组是否存在故障，并定位到具体的故障部件。

PLC还可以提供相应的维护指导，引导操作人员进行故障排除和维护工作。

这种故障诊断和维护功能能够提高机组的可靠性和可维护性。

PLC在柴油发电机组控制系统中的应用非常广泛。

通过PLC可以实现机组的自动启停、运行状态的监测和显示、远程监控和控制、故障诊断和维护等多种功能，提高了机组的自动化水平和运行的安全性。

一、课程设计1。

1硬件条件交流发电机实验机组、S7—200 PLC 单元（CPU226/EM235）、通讯电缆、通用电脑、彩色LCD 触摸屏、模拟辅机与蝶阀控制。

1。

2设计目的培养学生参阅国家和行业标准，掌握发电机组启停车控制的基本要求、系统构成及工作原理；初步学会PLC 的控制方法以及高级HMI 的应用；同组同学应分别选择实现机组开机准备、开机、并网、正常停机、事故停机、事故紧急停机等逻辑控制功能；初步熟悉HMI的应用方法。

这里负责的是正常停机、事故停机、事故紧急停机逻辑控制功能。

1.3设计内容1、发电机组构成和系统工作原理、工作过程;2、基于PLC 的系统总原理图，各部分工作原理、工作过程；3、分别以机组开机准备、开机、并网、正常停机、事故停机、事故紧急停机等过程为侧重点简单编制PLC 程序框图;4、与调速系统、励磁系统、同期装置的协调控制.1。

4设计要求1、通过设计原理图，掌握实验装置的接线方法、完成上述功能。

2、设计验收时必须现场演示、提交课程设计报告（电子版）。

二、PLC介绍可编程逻辑控制器，它采用一类可编程的存储器,用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。

2。

1 S7—200 PLC 单元西门子(SIEMENS）公司应用微处理器技术生产的SIMATIC 可编程控制器主要有S5 和S7 两大系列。

目前,前期的S5 系列PLC 产品已被新研制生产的S7 系列所替代。

S7 系列以结构紧凑、可靠性高、功能全等优点，在自动控制领域占有重要地位。

西门子S7-200PLC在实时模式下具有速度快，具有通讯功能和较高的生产力的特点。

一致的模块化设计促进了低性能定制产品的创造和可扩展性的解决方案。

来自西门子的S7 —200微型PLC可以被当作独立的微型PLC解决方案或与其他控制器相结合使用。

CPU 226 集成24 输入/ 16 输出共40 个数字量I / O 点,可连接7 个扩展模块，最大扩展至248路数字量I / O 或35 路模拟量I / O 点,13 KB 程序和数据存储空间。

作者简介:杨征(19782),男,福建闽侯人,工程师,工学学士,主要从事柴油发电机组的设计、开发工作。

可编程控制器(PLC )在自动并联柴油发电机组中的应用3杨征(上海柴油机股份有限公司,上海200438)摘　要:介绍柴油发电机组控制系统采用可编程控制器可实现的功能,及其软、硬件设计思路。

关键词:可编程控制器;自动并联;柴油发电机组中图分类号:T M611.22 文献标识码:A 文章编号:100324250(2010)01200252031前言可编程控制器简称PLC,它采用可编程序的存储器,用来存储用户指令,通过数字或模拟的输入/输出,完成确定的逻辑、顺序、定时、计数、运算和一些确定的功能,来控制各种类型的机械设备或生产过程。

自动化柴油发电机组用P LC 控制具备很多优点,它主要通过软件控制,省去了硬件开发工作,外围电路很少,大大提高了系统的可靠性与抗干扰能力;由于它简单易行的可编程序功能,无须改变系统的外部硬件接线,便能改变系统的控制要求,从而使系统的“柔性”大大提高;同时由于PLC 是专门为工业控制设计的,在设计和制造过程中采用了多层次抗干扰和精选元件措施,可在恶劣的环境下与强电设备一起工作,保证了发电机组运行的稳定和可靠。

自动并联柴油发电机组是在自动化柴油发电机组的基础上,将P LC 与GP C (机组并联控制器)结合使用,可实现多台机组的自动启动及并联工作,其工作可靠、测量精度高、操作使用方便,可广泛应用于军、民等单位,作为主电站或备用电站使用。

2可实现的主要功能自动并联柴油发电机组应具备以下基本要求:2.1自动启动当正常供电出现故障(断电)时,机组能自动启动、自动升速、自动合闸,向应急负载供电。

2.2　三次启动功能机组有三次启动功能,若第一次启动不成功,经延时后再次启动,若第二次启动不成功,则延时后进行第三次启动,延时时间可设定。

三次启动中只要有一次成功,就按预先设置的程序往下运行;若连续三次启动均不成功,则视为启动失败,发出声光报警信号(也可以同时控制另一台机组启动)。

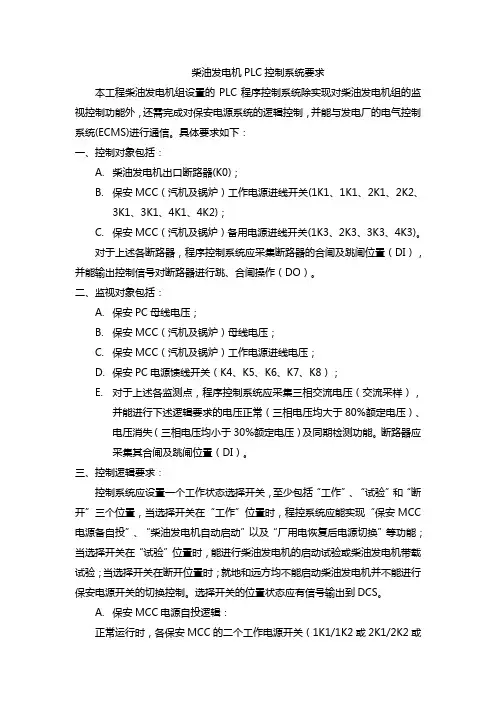

柴油发电机PLC控制系统要求本工程柴油发电机组设置的PLC程序控制系统除实现对柴油发电机组的监视控制功能外，还需完成对保安电源系统的逻辑控制，并能与发电厂的电气控制系统(ECMS)进行通信。

具体要求如下：一、控制对象包括：A.柴油发电机出口断路器(K0)；B.保安MCC（汽机及锅炉）工作电源进线开关(1K1、1K1、2K1、2K2、3K1、3K1、4K1、4K2)；C.保安MCC（汽机及锅炉）备用电源进线开关(1K3、2K3、3K3、4K3)。

对于上述各断路器，程序控制系统应采集断路器的合闸及跳闸位置（DI），并能输出控制信号对断路器进行跳、合闸操作（DO）。

二、监视对象包括：A.保安PC母线电压；B.保安MCC（汽机及锅炉）母线电压；C.保安MCC（汽机及锅炉）工作电源进线电压；D.保安PC电源馈线开关（K4、K5、K6、K7、K8）；E.对于上述各监测点，程序控制系统应采集三相交流电压（交流采样），并能进行下述逻辑要求的电压正常（三相电压均大于80%额定电压）、电压消失（三相电压均小于30%额定电压）及同期检测功能。

断路器应采集其合闸及跳闸位置（DI）。

三、控制逻辑要求：控制系统应设置一个工作状态选择开关，至少包括“工作”、“试验”和“断开”三个位置，当选择开关在“工作”位置时，程控系统应能实现“保安MCC电源备自投”、“柴油发电机自动启动”以及“厂用电恢复后电源切换”等功能；当选择开关在“试验”位置时，能进行柴油发电机的启动试验或柴油发电机带载试验；当选择开关在断开位置时；就地和远方均不能启动柴油发电机并不能进行保安电源开关的切换控制。

选择开关的位置状态应有信号输出到DCS。

A.保安MCC电源自投逻辑：正常运行时，各保安MCC的二个工作电源开关（1K1/1K2或2K1/2K2或3K1/3K2或4K1/4K2）中一个为合闸状态，另一个为断开状态（备用电源开关1K3、2K3、3K3、4K3断开），当选择开关在“工作”位置，控制系统检测到保安MCC母线电压消失，并满足规定时间（0-2秒可调）时，检测另外一路工作电源进线电压正常，则跳开原运行的工作电源开关，检测该工作电源断路器及备用电源断路器均断开时，再合上另外一个工作电源开关，并发出报警信号。

PLC在发电厂控制系统中的作用发电厂是一个复杂而庞大的系统，它需要通过各种控制设备来保证其安全、稳定、高效地运行。

而PLC（可编程逻辑控制器）作为一种重要的自动化控制设备，发挥着关键的作用。

本文将探讨PLC在发电厂控制系统中的作用和优势。

一、PLC概述PLC是一种专门用于工业自动化领域的控制设备，它能够根据预设的程序逻辑，完成对工业过程的监测、控制、调节等操作。

PLC拥有很强的可编程性，可以根据具体需求进行灵活的编程和配置，具有高度可靠性和稳定性，广泛应用于各个工业领域，包括发电厂。

二、PLC在发电厂控制系统中的作用1. 发电机控制: 发电厂的核心部分是发电机组，PLC可以通过控制发电机的电压、电流、频率等参数，保证发电机的安全运行。

PLC可以监测电机运行状态，及时检测异常情况并触发报警或保护机制，防止发电机过载、短路等问题的发生。

同时，PLC还可以控制并配合调整发电机的负荷和功率因数，以最大限度地提高发电厂的效率和输出能力。

2. 燃烧系统控制: 发电厂通常采用燃煤、燃气等燃烧方式来产生热能，PLC可以对燃烧系统进行精确的控制和调节。

通过实时监测燃料供应、燃烧温度、压力等参数，PLC可以自动调节燃烧过程中的燃料供应量、风量、点火时间等，并根据需求动态调整燃烧参数，以确保燃烧的高效性和安全性。

3. 冷却系统控制: 发电厂的大型设备，如发电机组、锅炉等都需要进行冷却来保证其正常运行，PLC可以对冷却系统进行全面控制和监测。

通过对温度、水流量、压力等参数的实时监测和分析，PLC可以自动调节冷却水的供应和流量，保持设备在安全、稳定的温度范围内运行，避免过热或过冷对设备造成的损坏。

4. 电力调度与配电系统控制: 发电厂需要将产生的电能有效地输送给用户，PLC可以对电力调度和配电系统进行精确控制。

通过对发电厂电力输出、传输情况的实时监测和控制，PLC可以自动调整电能传输路径、电压、频率等参数，实现发电厂的电力平衡和优化。

PLC在柴油发电机组控制系统中的应用分析PLC（可编程逻辑控制器）是一种专用于工业自动化控制的电子设备，它可以代替传统的继电器、计时器等控制元件，实现复杂的控制逻辑和功能。

1. 发电机启停控制：PLC可以监测柴油发电机组的运行状态，根据用户设置的参数，自动控制发电机的启动和停机。

当电网电压不稳定或停电时，PLC可以自动启动发电机组，并将其连接到电网，保证电力供应的连续性。

当电网电压恢复正常时，PLC还可以自动停机，以节省燃料和减少运行成本。

2. 电力负载管理：PLC可以对发电机组的负载进行监测和管理。

根据负载的大小和类型，PLC可以自动调整发电机的负载分配，保证各个负载之间的平衡，提高发电机组的效率和稳定性。

当负载超过发电机组的额定容量时，PLC还可以自动分配负载给其他备用发电机组，避免发电机组过载而导致设备损坏。

3. 远程监控和控制：PLC可以与上位机或下位机等计算机设备进行通信，实现对发电机组的远程监控和控制。

运维人员可以通过计算机远程监测发电机组的运行状态和参数，及时了解到问题并进行处理。

PLC还可以接收计算机发送的指令，实现对发电机组的远程控制，例如启停、调整负载等操作。

4. 故障诊断和报警：PLC可以对发电机组的各个部件进行状态监测，判断是否存在故障或异常情况。

一旦检测到故障，PLC可以根据预设的报警逻辑，发出相应的报警信号，同时自动记录故障信息。

运维人员可以通过报警信号和故障信息，快速定位和排除故障，提高维修效率。

PLC在柴油发电机组控制系统中的应用，可以提高系统的自动化程度和运行效率，减少人力成本和维护成本，同时还能提供更安全可靠的电力供应。

基于PLC的柴油发电机组与市电切换系统摘要：柴油发电机组是自备电站交流供电设备的一种类型，是一种小型独立的发电设备，以内燃机作动力，驱动同步交流发电机而发电。

柴油发电机组又称移动电站，是一种备用电源，当外部电网发生供电紧张、故障或检修暂停供电时柴油发电机组是自备电站交流供电设备的一种类型，是一种小型独立的发电设备，以内燃机作动力，驱动同步交流发电机而发电。

柴油发电机组又称移动电站，是一种备用电源，当外部电网发生供电紧张、故障或检修暂停供电时，可通过启动柴油发电机组供电，以维持正常供电，这在发生临时供电、连续生产时突然断电以及消防等方面发挥着重要作用。

柴油发电机组的节能器可编程序控制器(Programmable Logic Controller)，简称PLC。

PLC 的核心部分是微处理器，不仅具有逻辑控制功能，而且还具有运算、数据处理和数据传送等功能，是具有计算机功能的专用工业控制装置。

可编程序控制器紧凑的设计、良好的扩展性、低廉的价格、强大的指令以及较高的可靠性和简便的维护近乎完美的满足了自动控制要求。

现使用西门子S7-200 可编程控制器实现柴油发电机组与市电切换的自动控制。

可编程序控制器的使用不但省略了许多繁琐的中间控制环节，还大大提高了可靠性和精确性，达到了理想的效果。

1 系统的组成基于PLC 的柴油发电机组与市电切换系统，由柴油发电机组和西门子可编程序逻辑控制器组成。

通过此控制系统能实现：当电网正常时，负载由电网供电;当电网不正常时，控制系统立刻起动柴油发电机组，实现柴油机组输出对负载供电。

当电网恢复正常后，系统恢复电网供电，并关闭柴油机组。

通过此系统能确保负载的正常输出。

可编程序控制器(PLC)选用西门子S7200 型CPU222 AC/DC/ RL Y，共有8 点输入，6 点输出。

完全可以满足系统控制要求。

节能器1 . 1 柴油机启动与停机合上接地开关SA1，整个系统开始工作，当可编程控制器通过三相电压保护继电器，检测到市电不正常时，立即起动柴油发电机组。

发 电机 ， 具有 结构紧凑 、 热效 率高 、 油储存 容易 、 燃 占地 小、 启动 快 等特点 ， 适用于 负载较 大的 电站 。同其他 设 备 一样 ， 柴油 发电机组 即使 是在正 常使用 中 ， 也会 出现
１ 西 门子 Ｓ — ０ ＬＣ ＭＯＤＢ ７２ ０Ｐ ＵＳ通 讯
ｇｅｎｅｒ ｏｒ ｓ ・ ａｔ ｅｔ
Ｋｅ ｒ ｓ Ｓ — ０ ＬＣ， ＯＤＢ Ｓ ｐ ｏ ｏ ｏ ，ｍ ａ ｔｍｅ ｅ ｓ ｏ ｅ ｅ ａ ｏ ｙ ｗｏ ｄ ： ７ ２ ０ Ｐ Ｍ Ｕ ｒ ｔ ｃ ｌ ｓ ｒ ｔ ｒ ｆｇ ｎ ｒ ｔ ｒ
柴 油发 电机 组是 以柴 油机为 动力 的工频 交流 同步
４１９） ５ １ １
摘
要： 随着 自动化技术的发展 ， 现场设备 的远程监控技术 应用越来 越广泛。 点介绍 了西 门子 ￥ －０ Ｌ 重 ７２ ０ Ｃ和 ４台 Ｈ Ｐ ＧＭ６０ ３０
发电机组 自动 化智能仪表之间基于 ＭＯ Ｂ Ｄ ＵＳ协议的通讯 系统的设计及实现 。系统可 以远程监控发 电机组 的电压 、 电流、 功率等参
作 生产造 成无法 估量 的损 失 。
为 了保 证柴 油发 电机 组运 行 的可 靠性 与稳 定性 ，
串行 传输 模式 ： Ｃ Ｉ ＲＴ ＡＳ Ｉ 和 Ｕ。它 们定 义 了数据 如何 打包 、 码 的不 同方式 。 持 Ｍｏｂ ｓ协议 的设备 一般 解 支 ｄｕ 都 支持 Ｒ ＴＵ 格 式 。通信 双方 必须 同时支 持上 述模 式
数 及进 行 远 程 控制 功 能 ， 保 了机 组 的 安 全 、 靠 运 行 。 确 可 关键 词 ：７２０Ｐ Ｃ， ＤＢ Ｓ —０ Ｌ ＭＯ ＵＳ协 议 ， 电机 组 智 能 仪表 发
中图分类号 ：Ｐ ９ Ｔ ２ 文 献 标 识码 ； Ａ

PLC在柴油发电机组控制系统中的应用分析随着工业自动化水平的提高，PLC在柴油发电机组控制系统中的应用越来越广泛。

PLC （可编程逻辑控制器）是一种实时控制系统，它是基于数字操作的系统，能够对工业过程进行自动化控制。

在柴油发电机组控制系统中，PLC可以实现发电机组的启动、停机、监控和保护等功能，提高了发电机组的自动化程度和可靠性。

本文将针对PLC在柴油发电机组控制系统中的应用进行分析，并探讨其优势和发展趋势。

1.1 控制柴油发电机组的启动流程柴油发电机组的启动流程一般包括燃油泵的启动、发动机的启动、机油加热器的启动等。

传统的控制方式是通过电动机启动器进行控制，但是在实际应用中存在启动速度慢、操作不灵活等问题。

而利用PLC进行控制，则可以根据需求自由编程，实现启动流程的灵活控制，提高了启动速度和精度。

1.2 启动过程的监控和保护在柴油发电机组的启动过程中，需要对相关参数进行监控和保护，以确保发电机组的安全运行。

PLC可以通过传感器对转速、油压、水温等参数进行实时监测，同时进行相关逻辑运算，实现启动过程的自动控制和保护。

这大大提高了发电机组启动过程的安全性和可靠性。

1.3 软件优势PLC本身具有较强的逻辑控制能力，可以通过软件编程实现复杂的启动控制逻辑，而且修改和维护方便。

不仅可以实现启动过程的自动控制，还可以实现远程控制和自诊断功能。

对于柴油发电机组来说，采用PLC进行控制具有灵活性高、可靠性强等优势。

在柴油发电机组的运行过程中，需要对其电能输出进行控制，以满足实际用电需求。

PLC可以实现电能输出的控制，包括负载调整、并网控制、过载保护等功能。

通过PLC的灵活编程，可以实现发电机组的自动运行和停机，提高了运行过程的自动化程度。

2.2 运行参数监测和数据记录PLC可以通过传感器对柴油发电机组的运行参数进行监测，并将相关数据记录下来，以便进行后续的分析和评估。

这对于发电机组的运行管理和维护非常重要。

通过PLC实现的数据记录功能，可以有效地发现问题和及时进行处理，提高了发电机组的可靠性和稳定性。

PLC在GK1C型内燃机车的应用摘要：GK1C型机车是在资阳机车厂批量生产的GK1C系列机车基础上，换装6-240ZJ型中速柴油机的改型机车。

功率990kW，重量92t，B-B轴式，14.9米，最大转速35公里/小时，低转速75公里/小时。

CK1C机车安装了FX2N型PLC，由PLC进行调速、启动、加载。

安装远程控制系统，并与PLC相结合，实现了对机车的远程控制。

配备液晶显示屏，能及时地将机车运行状况及各种故障情况进行实时的展示。

关键词：PLC；GK1C；遥控1 PLC技术及GK1C型内燃机车简述1.1 PLC技术PLC为可编程控制器的缩写。

常规PLC主要用于运算、计时和逻辑控制。

目前PLC技术已广泛用于各种场合，如：模拟量闭环、数字式智能控制、通信网络等。

目前PLC的A/D、D/A变换及算术操作等多种功能，而PID则是PLC技术实现对动作、转速等的有效控制。

PLC技术通常能够输出和接受高速度的信号，通过与传感器、随动装置相结合，能够完成PLC的数字式数据控制。

通过与PLC总线装置相结合，可以实现对现场观测和分析的实时显示，为优化控制系统的运行奠定基础。

采用PLC技术实现了对自动检测的自动监测，不仅能达到对系统的控制，而且还能为企业的现代化生产管理创造良好的环境。

1.2 GK1C型内燃机车GK1C型机车为液压驱动，搭载6240ZJD柴油机。

该机车主要包括：行走系统、液压驱动箱、电气控制系统和动力系统等。

机组人员利用操作主控仪向PLC发送速度信号，PLC根据需要调整发动机的速度。

柴油机采用万向轴与液压传动装置相联结，传动装置根据PLC的指示改变各种档位和方向，再用万向轴与传动装置联结，进行动力传输，从而达到对发动机的动力进行调节。

机车属大型动力传输设备，工作条件十分苛刻，夏天时，其电箱内的温度可达到50摄氏度。

机车频繁提速、减速，对机车的电子部件造成严重的影响。

由于电力设备多，在高电压的情况下，启动高电压的DC电动机会引起强烈的EMI。

PLC在柴油发电机组控制系统中的应用分析PLC（可编程逻辑控制器）是一种专门用于工业自动化控制的数字运算控制设备，广泛应用于各种工业领域。

在柴油发电机组控制系统中，PLC具有重要的应用价值和作用。

本文将从PLC的基本原理、在柴油发电机组控制系统中的应用以及优缺点三个方面进行分析。

PLC基于逻辑运算，能够根据程序控制逻辑和输入输出信号的变化，自动控制柴油发电机组的各种工作状态。

PLC的基本原理是对输入的离散信号进行逻辑运算和处理，并通过输出模块控制执行器实现相应的动作。

这使得PLC能够根据柴油发电机组的工作需要自动调整其工作状态，提高运行效率和可靠性。

1. 发电机组的启停控制：通过PLC可以实现对发电机组的自动启停控制。

当系统需要供电时，PLC可以根据输入的信号判断是否需要启动发电机组，并控制燃油泵、电启动器等执行器进行相应动作，实现发电机组的自动启动。

当系统不需要供电时，PLC可以判断是否需要停机并控制发电机组的自动停机。

2. 发电机组的负荷控制：PLC可以通过输入输出模块实时检测发电机组的负荷情况，并根据系统需求自动调整发电机组的负荷。

当系统需要更大的负荷时，PLC可以控制发电机组增加输出功率；当系统负荷减小时，PLC可以控制发电机组减少输出功率，以达到节能和稳定供电的目的。

3. 故障检测和保护：PLC可以对柴油发电机组进行实时监测，检测各个关键部件的工作状态。

当发现异常情况时，比如水温过高、油压过低等故障，PLC可以及时发出报警并采取相应的措施，保护发电机组免受进一步损坏。

4. 数据记录和通信：PLC可以记录发电机组的运行数据，并通过通信接口将数据传输给上位机或者远程监控系统进行分析和存储。

这使得操作人员可以实时了解发电机组的工作状态和运行情况，便于对系统进行调整和优化。

1. 高可靠性：PLC具有良好的抗干扰性和稳定性，能够在恶劣环境中长时间可靠运行，减少由于环境因素造成的系统故障。

2. 灵活性：PLC的控制程序可以根据实际需求进行调整和修改，适应不同发电机组的控制要求。
