真空辅助压浆技术
第1页共21页
关于塑料波纹管成孔的真空辅助压浆工艺在
后张预应力孔道中的应用
撰写人：
日期：二00六十二月
真空辅助压浆技术
第2页共21页 目 录
前 言…………………………………………………………………
1.范 围…………………………………………………………………
2.参照的标准、规范和规定………………………………………….
3.术 语…………………………………………………………………
4.设备与附件………………………………………………………….
5.材料………………………………………………………………….
6.水泥浆性能要求…………………………………………………….
7.水泥浆的性能检测及压浆适用性试验…………………………….
8.管道、压浆孔和排气孔…………………………………………….
9.预应力筋和锚具……………………………………………………
10.施工工艺要求………………………………………………………
11.质量检验与质量记录………………………………………………
12.试验方法……………………………………………………………
真空辅助压浆技术
第3页共21页 前 言

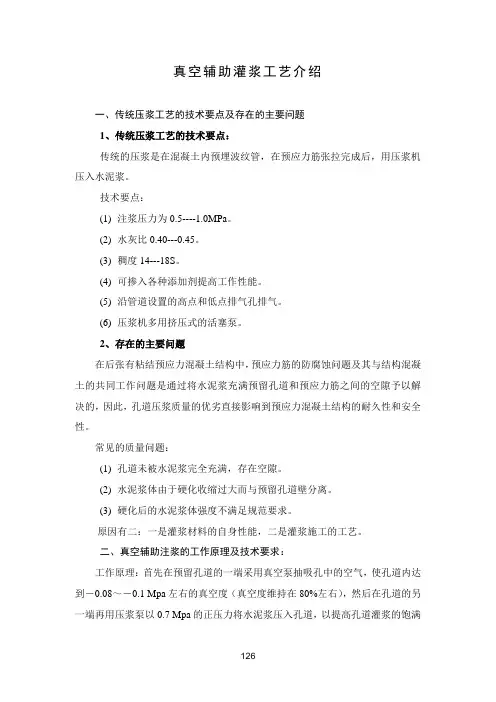

在后张法的有粘结预应力混凝土结构中，孔道压浆的主要目的是：防止预应力筋的腐蚀和为预应力筋与结构混凝土之间提供有效的黏结。故孔道压浆的密实性成为孔道压浆成功与否的首要技术要点。
真空辅助压浆为近年来国际上兴起的新技术，其实塑料波纹管为成孔材料加以真空辅助压浆技术的灌浆工艺，对保证长管道压浆的质量起到良好的作用。得到了国内外土木工程界的认可，众多专家普认为：此种技术是目前确保预应力孔道压浆质量的最佳方法。
由于此种工艺对预应力成孔材料的要求、孔道的埋设、孔道的密封性、压浆材料的选用、水灰比的确定、以及施工设备的配套等都有严格的要求，为确保此种先进工艺的推广应用，为便于施工操作，必须进行有效的质量控制。
真空辅助压浆技术
第4页共21页 1.范 围
为在后张预应力混凝土结构中合理应用真空辅助压浆施工技术，应制定统一工艺技术要求。
本工艺要求的适用后张法预应力体系采用VSL PT-PLUS塑料波纹管，对孔道进行真空辅助压浆施工的桥梁工程。
对有特殊要求的工程，应遵守有关专门的规定。
2.参照的标准、规范和规定
本工艺要求在制定过程中参考了《预应力混凝土用钢绞线》、《预应力混凝土设计规程》、《后张法预应力施工规程》、《混凝土结构工程施工和验收规范》、《公路桥涵施工技术规范》、《钢绞线群锚系统》、《VSL后张拉体系》、《VSL后张预应力体系真空辅助压浆技术规程》等规定。
3.术语
3.1 真空辅助压浆
真空辅助压浆是传统压浆基础上将孔道系统密封，抽真空端用抽真空机浆孔道系统内的70%～90%左右空气抽出，并保持真空在70%以上，同时压浆端压入水泥浆，当水泥浆从抽真空端流出且稠度与压浆端基本相同时，再经过两端排气（排水及微沫浆）及保压的手段以保证孔道内水泥浆体的密实度。
3.2 真空度 真空辅助压浆技术
第5页共21页 孔道整个系统基本密封后通过真空泵抽出空气，当70%以上空气被抽出时，真空表显示压力为－0.07Mpa以下，此真空度是真空辅助压浆的最低要求。
3.3 真空率
抽真空机抽出空气的效率，一般按每小时抽出空气的m3的数计数，真空辅助压浆要求抽真空率≥40m3／h。
3.4 保压
当孔道压浆经过排水、空气及微泡沫，两端排气等工序后还需在压浆压力下（≥0.5Mpa）保持压力≥2min后关闭压浆管阀及关停压浆泵。
3.5 泌水率
搅拌成的水泥浆分别注入标准容器（100mm烧杯）经静置一定时间（一般为3小时）后，其泌水体积与原水泥浆体积之比。搅拌成的水泥浆三小时后泌水率在2%以内，不大于3%，泌出的水24小时内应被浆体完全吸收。
3.6 膨胀率
搅拌成的水泥浆注入标准容器内，经静置一定时间（一般为24小时）后，水泥浆增加的体积与原水泥浆体积之比。
3.7 流动率
后张法孔道压浆用的水泥浆在自重作用下流动的性能。表示水泥浆可灌性的一个指标。
3.8 流锥时间
一定体积的水泥浆从一个标准尺寸的流锥中流出的时间。流锥是一锥形漏斗壮容器。体积为1725ml。测定时，通过测量水泥浆从锥形漏斗中流出起至流完为止所需时间作为水泥浆的流锥时间。 真空辅助压浆技术
第6页共21页 3．9离析度
搅拌成的水泥浆注入1m长标准容器内（透明管Φ80内径）。经静置24小时至48小时。从管中移出稍微变硬的水泥浆，仔细地将灰浆柱切成50mm左右的小段；记录下它们从管中移出的垂直位置。测量每段的体积与重量，得出密度=重量/体积。
计算离析度R=1-（DTOP/DTOP）DTOP为顶部浆柱密度。DTOP为底部浆柱密度
4．设备与附件
4．1设备
4．1．1 压浆设备应包括搅拌器、存放式混合容器以及一个带连接软官和阀门的压浆还应有一个最大孔径5mm的筛子，水泥浆进入贮存器之前必须通过筛子。同时应具有水泥、水和添加等材料的计量装置。
4．1．2 压浆机
用于真空辅助压浆的压浆机，其额定压力应不小于1MPa ,流量应小于1m3′h，且能在6min内搅拌出均匀的符合性能要求的水泥浆，并应使水泥浆能连续搅拌。
4．1．3真空机
用于真空辅助压浆的真空机，其抽真空的能力应大于90％（-0、09MPa），抽真空的效率应不小于40m3 min。
4.1.4无油空气压缩机
额定压力应不小于0.7MPa，排量应不小于10m3 min。
4.1. 5高压水浆
额定压力不小于0.7 MPa 。
