图解防雷接地系统及等电位联接施工防雷接地：防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是静电接地，防止静电产生危害。
等电位联结：强调有可能带电伤人或物的导电体被连接并和大地电位相等的连接。
等电位联结：将建筑物内部和建筑物本身的所有的大金属构件全部用母排或导线进行电气连接，使整个建筑物的正常非带电导体处于电气连通状态。
等电位联结分为总等电位联结（MEB）、辅助等电位联结（SEB）、局部等电位联结（LEB）。
让我们来看看防雷接地系统及等电位联接优质安装做法：常见问题：应注意的问题：1、避雷带：1）建筑物顶部和外墙上的接闪器必须与建筑物栏杆、旗杆、吊车梁、管道、设备、太阳能热水器、门窗、幕墙支架等外露的金属物进行电气连接。
2）高出屋面避雷带、避雷网的非金属突出物体，如烟囱、透气管、天窗等不在保护范围内时，应在其上部增加避雷带、避雷网或避雷针保护。
3)避雷带宜安装在屋顶的外沿和建筑物的突出部分，且应该闭合成为一个环状整体，不应甩头。
4)当利用金属栏杆作避雷网时，拐弯处应弯成圆弧活弯，栏杆壁厚等规格不应小于对标准接闪器所规定的规格，栏杆应与屋面引下线可靠焊接。
2、引下线：1）除设计要求外，兼做引下线的承力钢结构构件、混凝土梁、柱内钢筋与钢筋的连接，应采用土建施工的绑扎法或螺丝扣的机械连接，严禁热加工连接。
2）当利用建筑物钢筋砼中的钢筋作为防雷引下线时，应符合下列要求：a.当钢筋直径为≥16mm时，应利用两根钢筋作为一组引下线。
b.当钢筋直径≥10mm时应利用四根钢筋作为一组引下线。
c.引下线在施工中应做出标记，且应有隐蔽验收记录。
3）明设引下线在人员可停留或经过的区域时，应做好防止接触电压和旁侧闪络电压措施；引下线安装与易燃材料的墙壁或墙体保温层间距应大于0.1m。
3、接地装置：1）接地体(线)的连接应采用搭接焊，焊接倍数应符合规范规定。
2）电梯井、配电间内应敷有接地干线和接地端子。
3）高层建筑电气竖井内的接地干线，每隔3 层应与相近楼板钢筋做等电位联结。
TN-STN-CTN-C-STTIT接地系统的接线图解TN-S接地系统（整个系统的中性线和保护线是分开的）TN-C接地系统（整个系统的中性线和保护线是合一的）TT接地系统（TT接地系统有一个直接接地点，电气装置外露可导电部分则是接地）TN-C-S接地系统（整个系统有一部分的中性线和保护线是合一的）IT接地系统（IT接地系统的带电部分与大地间不直接连接，而电气装置的外露可导电部分则是接地的）字母标识第一字母表示电力系统的对地关系T-----一点接地I-----所有带电部分与地绝缘，或一点经阻抗接地第二字母表示装饰的外露可导电部分对地关系T-----外露可导电部分对地直接电气连接，与电力系统的任何接地点无关N-----外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地点通常就是中性点）如果后面还有字母，这个字母表示中性线和保护线的组合S-----中性线和保护线是分开的C-----中性线和保护线是合一的（PEN线）我们国家110KV及以上系统普遍采用中性点直接接地系统（即大电流接地系统）。
35KV、10KV系统普遍采用中性点不接地系统或经大阻抗接地系统（即小电流接地系统）380V/220V低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。
IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。
即：过去称三相三线制供电系统的保护接地。
TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。
即过去的三相四线制供电系统中的保护接地。
TN系统，在变压器或发电机中性点直接接地的380/220V三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。
即过去的三相四线制供电系统中的保护接零。
TN系统的电源中性点直接接地，并有中性线引出。
按其保护线形式，TN系统又分为：TN-C系统、TN-S系统和TN-C-S系统等三种。
水电企业现场安全文明生产标准化验评细则2.7条接地、静电、防雷保护装置：继保柜、控制柜内需两种接地铜牌，保护接地和等电位接地；带弱电（控制、通信及模拟量）的三相四线电源控制柜需三根铜牌，即保护接地、等电位接地和零线会流母排；不带弱电三相四线的电源柜只需保护接地和零线会流母排。
所有母排排需有标识区分。
一、等电位接地：（柜内母排贴LEB标识）1、等电位接地网应在中控室、继电室、机旁盘等屏柜下层用≮100mm²的铜排敷设，需用绝缘子支撑，且不能与其它导体接触，等电位接地网铜排需首尾相连。
铜排之间连接用不小于φ10的螺栓2套压紧。
2、等电位接地网与主接地网之间只能存在唯一一点接地连接，连接点位置应选择在与主接地网可靠连接的接地扁铁处，为保证连接可靠，连接线必须用至少4根，截面积≮50mm²的铜缆（排）构成共点接地。
连接线用不小于φ10的螺栓1套压紧，并保证可靠接地。
3、屏柜内等电位接地铜牌需用绝缘子支撑，与柜体间保持绝缘，用一根≮50mm²的双色接地铜缆线与等电位接地网可靠连接。
连接用不小于φ10的螺栓1套压紧。
4、屏柜内电缆的屏蔽层及公用CT、PT二次回路和控制回路电缆的屏蔽层应与柜内等电位接地铜排可靠连接。
（所有屏蔽层需套绝缘套管，并用铜鼻子压紧且可靠与屏柜内等电位接地铜牌连接）。
5、屏柜内电缆的屏蔽层及公用CT、PT二次回路和控制回路电缆的屏蔽层有且仅有屏柜内等电位接地铜牌这一点接地。
二、保护接地（柜内母排贴PE标识）1、屏柜内保护接地铜排与柜体直接接触固定，连接柜内各种装置的外壳和屏柜柜门、柜体及防雷模块的接地。
2、设备接地点与保护接地铜排间用≮4mm²的双色接地铜缆线可靠连接。
3、屏柜内保护接地铜牌与接地主网间用一根≮50mm²的双色接地铜缆线可靠连接。
连接用不小于φ10的螺栓1套压紧。
4、屏柜间保护接地铜牌用一根≮50mm²的双色接地铜缆线可靠连接。
墙体
静电地板
信号SPD接地 设备接地 电源SPD接地 凯威接地端子箱 螺栓8×25mm 弹簧垫圈 平垫圈 铜排40*4mm 绝缘子 铁膨胀 活动地板支撑脚架
接地紫铜排
铜皮接地极扁带
保温层
铜皮接地极扁带（0.1mm*100mm）
接地线S70
接地棒
水平接地体接地线S70
备注： 1.接地棒间距2000~3000 2.接地极之间用镀铜钢绞线KW-S70； 3.接地体与接地线S70之间采用导线夹
导线夹 接地棒
郑州普天防雷科技有限公司
职责 签 设计 校核 审核 字
机房接地网制作图
主项名称 设计阶段
接地网项目 主项代号 施工图
主项代号
1
水平接地体与镀铜接地棒的连接方式
专业 比例
代号 日期 2014.11
图 号 第 1 张 共 1 张
。
图文详解室外IPC（网络摄像机）防雷接地施工的做法本做法适用于室外抱杆/挂墙安装的IPC 设备工程设计和安装中相配套的防雷措施和接地，包括室外抱杆/挂墙IPC 设备在工程设计和安装中应遵循的防雷接地要求，连接设备的接地线的线径、材料和长度。
用以保证室外抱杆/挂墙安装的IPC 设备具有良好的防雷、防电击和抗干扰性能。
术语•地Earth-可导电的地层，其任何一点的电位通常看作等于零。
•接地Earthling-将设备、系统或装置的外露可导电部分接至接地体或接地系统的其它部分。
•等电位连接Equipotent Bonding-将各外露可导电部分和外部可导电部分做电位实质上相等的电气连接。
•接地体Earthling Network-埋入地中并直接与大地接触的金属导体。
兼作接地体用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建（构）筑物的基础、金属管道和设备等称为自然接地体。
•保护地Protective Earth-设备金属外壳的接地。
通用原则1：接地设计应按均压、等电位的原理设计，即工作接地、保护接地共同合用一组接地体的联合接地方式。
2：接地线应选用黄绿双色相间的塑料绝缘铜芯导线。
3：网络箱靠近IPC 安装，使网络箱与IPC 间连线尽量短，推荐网络箱距离IPC 5m 以内。
4：AC24V 走线长度不超过30m，DC12V 走线长度不超过10m。
5：线缆宜穿金属杆（或金属管）走线，线缆拉远时应埋地或沿墙走线，禁止架空走线。
6：网口及AC220V 电源线在进入网络箱后应增加防雷器，并使防雷器接地。
7：不得利用其他设备（如网络箱）作为保护地线电气连通的组成部分。
8：采用铠装光纤时，光纤加强筋需要通过不小于4 mm2 的黄绿地线与接地铜排连接。
9：线缆接长时，接头处应采用绝缘胶带缠绕5 圈以上，确保绝缘。
10：禁止采用建筑物避雷带、避雷针引下线进行设备接地。
11：接地线的长度不应超过30 米，且尽量短，当超过30 米时，应就近重新设置地排。

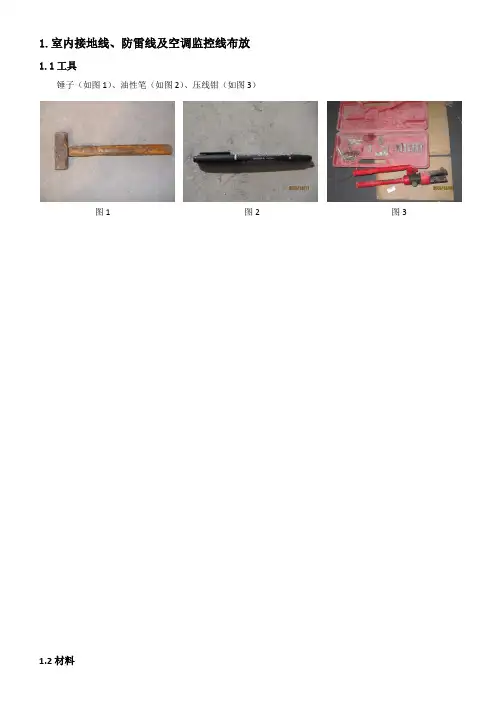

1.室内接地线、防雷线及空调监控线布放1.1工具锤子（如图1）、油性笔（如图2）、压线钳（如图3）1.2材料图1 图2 图3五类双绞线（如图3）、6MM2地线（如图4）、线卡（如图5）、保温棉胶带（如图6）、绝缘胶布（如图7）1.3制作步骤图4 图5图6图7 图81.3.1布放地线1、在电信室布放一根6MM2接地线至机房设备接地体。
用于电话支架的设备接地。
如图8。
2、在电力室布放两根6MM2接地线，一根至机房设备接地体，另一根至机房防雷接地体。
用于UPS 设备接地和配电盘防雷接地。
如图9，图10。
1.3.2固定接地线1、将地线拉直，用线卡卡上接地线，然后用锤子将线卡固定到地面。
如图11，图12，图13，图14，图15。
1.3.3监控线和接地线布放 1、这里机房四台空调监控线我们用五类双绞线通信，首先在双绞线作上编号。
如图16，图17。
2、用油性笔在纸箱上写上对应的编号。
如图18。
图9图10图13图14 图15图11图12图16图17图183、每台空调我们预留三根五类双绞线，其中一根是监控信号线，另一根是漏水监控线，最后一根是空调之间通信线，另外增加一根空调设备接地线。
如图19，图20。
4、线缆的固定，我们同样是将线缆整的平整，然后用线卡卡上线缆，再用锤子将线卡固定在地面上。
如图21，图22，图23，图24。
5、用同样的方法，在对应的每排机柜上，我们预留一根接地线，如图25。
6、将双绞线和接地线分开走线，双绞线统一走到监控机柜下面，地线统一走到设备接地体下面。
如图26，图27。
7、将接地线和双绞线从保温棉上传上来。
如图28，图29。
1.3.4将接地线接上室内接地体图6图19 图20图22 图22图28 图29 图21图23图24 图25 图26 图271、在离线头30MM 用老虎钳剥掉接地线皮。
如图30。
2、用老虎钳将露出来的铜线宁在一起，。
如图31，图32。
3、将线头放入50MM2压线端子，然后用压线钳将压线端子压紧。

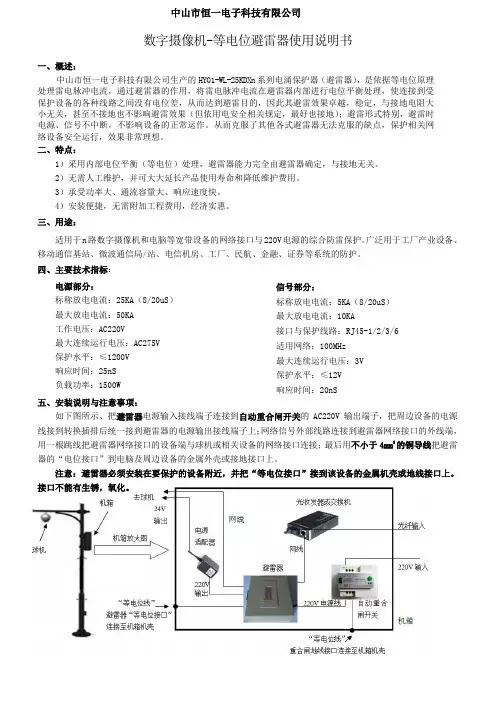

中山市恒一电子科技有限公司数字摄像机-等电位避雷器使用说明书一、概述：中山市恒一电子科技有限公司生产的HY01-WL-25KDXn 系列电涌保护器（避雷器），是依据等电位原理处理雷电脉冲电流，通过避雷器的作用，将雷电脉冲电流在避雷器内部进行电位平衡处理，使连接到受保护设备的各种线路之间没有电位差，从而达到避雷目的，因此其避雷效果卓越，稳定，与接地电阻大小无关，甚至不接地也不影响避雷效果（但依用电安全相关规定，最好也接地）；避雷形式特别，避雷时电源、信号不中断，不影响设备的正常运作。
从而克服了其他各式避雷器无法克服的缺点，保护相关网络设备安全运行，效果非常理想。
二、特点：1）采用内部电位平衡（等电位）处理，避雷器能力完全由避雷器确定，与接地无关。
2）无需人工维护，并可大大延长产品使用寿命和降低维护费用。
3）承受功率大、通流容量大、响应速度快。
4）安装便捷，无需附加工程费用，经济实惠。
三、用途：适用于n 路数字摄像机和电脑等宽带设备的网络接口与220V 电源的综合防雷保护。
广泛用于工厂产业设备、移动通信基站、微波通信局/站、电信机房、工厂、民航、金融、证券等系统的防护。
四、主要技术指标：电源部分：标称放电电流：25KA （8/20uS ）最大放电电流：50KA工作电压：AC220V最大连续运行电压：AC275V保护水平：≤1200V响应时间：25nS负载功率：1500W 五、安装说明与注意事项： 如下图所示、把避雷器电源输入接线端子连接到自动重合闸开关的AC220V 输出端子，把周边设备的电源线接到转换插排后统一接到避雷器的电源输出接线端子上；网络信号外部线路连接到避雷器网络接口的外线端，用一根跳线把避雷器网络接口的设备端与球机或相关设备的网络接口连接；最后用不小于4mm 2的铜导线把避雷器的“电位接口”到电脑及周边设备的金属外壳或接地接口上。
注意：避雷器必须安装在要保护的设备附近，并把“等电位接口”接到该设备的金属机壳或地线接口上。
通信机房防雷接地、设备及走线布置规范整理Part I 防雷接地1.接地体上端距地面宜不小于0.7m。
垂直接地体宜采用长度不小于2.5m的热镀锌钢材、铜材、铜包钢等接地体。
垂直接地体间距不宜小于5m，具体数量可根据地网大小、地理环境情况确定。
2.接地体采用热镀锌钢材时，其规格应符合下列要求：(1) 钢管的壁厚不应小于3.5mm。
(2) 角钢不应小于50mm×50mm×5mm。
(3) 扁钢不应小于40mm×4mm。
(4) 圆钢直径不应小于10mm。
3.接地体采用铜包钢、镀铜钢棒和镀铜圆钢时，其直径不应小于10mm。
镀铜钢棒和镀铜圆钢的镀层厚度不应小于0.254mm。
4.接地引入线宜采用40mm×4mm或50mm×5mm热镀锌扁钢或截面积不小于95mm2的多股铜线，且长度不宜超过30m。
5.高层通信楼地网与垂直接地汇集线连接的接地引入线，应采用截面积不小于240mm2的多股铜线，并应从地网的两个不同方向引接。
6.接地汇集线可采用截面积不小于90mm2的铜排，高层建筑物的垂直接地汇集线应采用截面积不小于300mm2的铜排。
7.通信局（站）内各类接地线应根据最大故障电流值和材料机械强度确定，宜选用截面积为16 mm2～95 mm2的多股铜线。
8.配电室、电力室、发电机室内部主设备的接地线，应采用截面积不小于16mm2的多股铜线。
9.跨楼层或同层布设距离较远的接地线，应采用截面积不小于70mm2的多股铜线。
10.各层接地汇集线与楼层接地排或设备之间相连接的接地线，距离较短时，宜采用截面积不小于16mm2的多股铜线；距离较长时，宜采用不小于35mm2的多股铜线或增加一个楼层接地排，应先将其与设备间用不小于16 mm2的多股铜线连接，再用不小于35mm2的多股铜线与各层楼层接地排进行连接。
11.数据服务器、环境监控系统、数据采集器、小型光传输设备等小型设备的接地线，可采用截面积不小于4mm2多股铜线；接地线较长时应加大其截面积，也可增加一个局部接地排，并应用截面积不小于16mm2的多股铜线连接到接地排上。
机房内接地及等电位连接设计最小截面积为16mm2；铜或镀锌钢等电位带的截面积不应小50mm2。
依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第三节、第二类防雷建筑物的防雷措施要求：每根引下线的接地电阻不小于10欧姆，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
依据GB50174-93《电子计算机机房设计规范》第六章电气技术：第四节接地要求：第6、4、2条、第6、4、2条要求，采用共用接地时，电阻按各种接地方式的最小值要求。
依据GB50198-94《民用闭路监视电视系统工程技术规范》第2章：第2、5节供电、接地与安全防护：第2、5、4条要求当采用共用接地时，接地电阻不大于1欧姆；依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第14、7、5、3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1欧姆。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1欧姆。
实施措施由于雷电泻放存在趋肤效应，建筑外层钢筋泻放的雷电流通常为建筑内部钢筋的数倍。
一般机房所在区域跨外部、内部两个钢筋区域，因此各钢筋柱间在雷电泻放时存在较大的电压差，这对精密、贵重设备尤为有害，因此设置均压带均衡各钢筋柱间的电压。
通常在机房内沿墙敷设非闭合等电位铜带一周，材料采用-303mm紫铜带，用φ8绝缘子作支撑；在各机房内靠近柱子的角位处，分别安装一块等电位汇流排，规格为10010mm的紫铜板，长30厘米，开凿各机房内的建筑物柱子，利用铜铁接头与柱筋焊接后，与汇流排连接；将各机房内的所有信号屏蔽线槽接与等电位汇流排或等电位铜带连接。
另外，将电源PE线、机房内的设备外壳、机架等可导电金属物体就近与汇流排或铜带连接，连接线采用6mm2 多股铜芯线。
若机房接地系统的接地电阻大于1欧姆时，还需要在建筑物周围增加接地装置。
施工方案a、从机房内引出两条建筑钢筋，并在引出点用803005mm铜排制作接地汇流排供设备和防雷保护器接地用。
