当前位置：文档之家 › 建筑力学-形考2答案

建筑力学-形考2答案

  • 格式：doc
  • 大小：1.11 MB
  • 文档页数：20

建筑力学＃-0002答案

1. （ ）适当增加梁的支座，可减小梁的跨度，从而减小梁的最大弯矩值。

• √

• ×

2. （ ）静定刚架作弯矩图时应注意：刚结点处力矩应平衡，铰结点处无力偶作用弯矩必为零。

• √

• ×

3. （ ）桁架是指由若干直杆在其两端用刚接连接而成结构。

• √

• ×

4. （ ）轴向拉伸（压缩）的正应力大小和轴力的大小成正比，规定拉为正，压为负。

• √

• ×

5. （ ）平面桁架的基本计算方法是结点法、截面法。

• √

• ×

6. （ ）集中力作用的截面，其剪力值有突变，突变的大小等于集中力的大小，其弯矩有转折点。

• √

• ×

7. （ ）凡由静力平衡条件即可确定全部反力和内力的平面刚架，称为静定平面刚架。 • √

• ×

8. （ ）梁横截面上弯矩的计算方法是：使研究对象上各力对横截面剪力作用点处力矩的代数和等于零，列出平衡方程即可求出该横截面上的弯矩。

• √

• ×

9. （ ）在平面桁架计算时通常假设：各杆的轴线都绝对平直，且在同一平面内并通过铰的几何中心。

• √

• ×

10. （ ）压杆稳定的临界力统一形式的欧拉公式中，μ称为长度系数。

• √

• ×

11. （ ）工程上常把材料伸长率大于等于5%的材料称为脆性材料，材料伸长率小于5%的材料称为塑性材料。

• √

• ×

12. （ ）一根钢杆、一根铜杆，它们的截面面积不同，承受相同的轴向拉力，它们内力也相同。

• √

• ×

13. （ ）桁架的各杆都是只有轴力的二力杆。 • √

• ×

14. （ ）桁架中内力为零的杆件称为零杆，零杆是多余杆，可以去除。

• √

• ×

15. （ ）用截面法求解平面桁架的内力时所使用的截面可以是平面，也可以是曲面。

• √

• ×

16. （ ）在平面桁架计算时通常假设：荷载和支座反力都作用在结点上并位于桁架平面内。

• √

• ×

17. （ ）轴力是指沿着杆件轴线方向的内力。

• √

• ×

18. （ ）在拉（压）杆中，轴力最大的截面一定是危险截面。

• √

• ×

19. （ ）梁横截面上剪力的计算方法是：使研究对象上沿剪力方向的力的代数和不为零，列平衡方程即可求出需要的剪力。

• √ • ×

20. （ ）在实际工程中，由于桁架只受轴力，截面上应力是均匀分布的，材料能得到充分利用。因而与梁相比，桁架的用料较省，自重减 轻，在大跨度结构中多被采用。

• √

• ×

21. （ ）拉（压）杆的内力与轴线重合，称为轴力，符号规定拉为负，压为正。

• √

• ×

22. （ ）长度系数反映压杆的支承情况，μ值越小，柔度λ越小，临界应力越小。

• √

• ×

23. （ ）梁横截面上弯矩的正负号是这样规定的：使研究对象左端逆时针转动（右端顺时针转动）的弯矩为正；反之为负。

• √

• ×

24. （ ）集中力偶作用的截面，其弯矩值有突变，突变的大小等于集中力偶矩的大小，剪力同时也有变化。

• √

• ×

25. （ ）使用图乘法时，两个相乘的图形中，至少有一个为直线图形。

• √ • ×

26. （ ）杆件变形的基本形式：拉伸与压缩、剪切、扭转和弯曲四种。

• √

• ×

27. （ ）刚结点的特征是在荷载作用下，汇交于同一结点上各杆之间的夹角在结构变形前后会发生瞬变。

• √

• ×

28. （ ）梁和刚架的主要内力是轴力。

• √

• ×

29. （ ）剪力为零之处，弯矩有极值。梁的最大弯矩一定发生在有极值的地方。

• √

• ×

30.（ ）任一截面的弯矩等于各分组荷载单独作用下弯矩的代数和，反映在弯矩图上，是各简单荷载作用下的弯矩图在对应点处的纵坐标代数相加，而不是弯矩图的简单拼合。

• √

• ×

31. 如无外力偶作用，作用于刚结点上的所有（ ）之代数和应等于零。

• 轴力

• 剪力 • 弯矩

• 集中力

32. 截面法计算静定平面桁架，其所取脱离体上的未知轴力数一般不超过（ ）个。

• 1

• 2

• 3

• 4

33. 无外力作用的梁段上，其剪力图为（ ）。

• 抛物线

• 斜直线

• 垂直直线

• 平行直线

34. 梁的内力图上均布荷载作用段剪力图为一条斜直线，倾斜方向（ ），斜直线起、止点的变化值等于均布荷载的合力值。

• 向下倾斜

• 向右上倾斜

• 同荷载指向

• 向右下倾斜

35. 在图乘法中， 欲求某点的转角， 则应在该点虚设( )。

• 竖向单位力

• 水平向单位力 • 任意方向单位力

• 单位力偶

36. 作用面与梁横截面垂直的内力偶是（ ）。

• 轴力

• 剪力

• 弯矩

• 以上都不是

37. 梁在外力作用下主要产生弯曲变形，梁横截面上存在两种内力：（ ）和弯矩。

• 轴力

• 剪力

• 弯矩

• 以上都不是

38. 在集中力作用点，梁的剪力图突变，突变值等于（ ）的大小。

• 轴力

• 剪力

• 弯矩

• 集中力

39. 关于中性轴位置，下列说法正确的是（ ）。

• 中性轴不一定在截面内，但如果在截面内它一定通过形心

• 中性轴只能在截面内并且必须通过截面形心 • 中性轴只能在截面内，但不一定通过截面形心

• 中性轴不一定在截面内，而且也不一定通过截面形心

40. （ ）是指沿着杆件轴线方向的内力。

• 轴力

• 剪力

• 弯矩

• 以上都不是

41. 关于平面弯曲，下列说法中错误的是（ ）。

• 具有纵向对称平面的梁发生的弯曲为平面弯曲

• 平面弯曲梁受的外力与外力偶均作用于其纵向对称平面内

• 平面弯曲梁所受的荷载可以是力，也可以是力偶

• 平面弯曲梁变形后，其轴线由直线变为荷载作用面内的平面曲线

42. 截面法求杆件截面内力的三个主要步骤顺序为（ ）。

• 列平衡方程、画受力图、取分离体

• 画受力图、列平衡方程、取分离体

• 画受力图、取分离体、列平衡方程

• 取分离体、画受力图、列平衡方程

43. 均布荷载作用的梁段上，其剪力图为斜直线，弯矩图为（ ）。

• 抛物线

• 斜直线 • 垂直直线

• 平行直线

44. 刚架的各杆主要承受（ ），故有梁式杆之称。

• 轴力

• 剪力

• 弯矩

• 以上都不是

45. （ ）中内力为零的杆件称为零杆。

• 刚架

• 桁架

• 静定结构

• 超静定结构

46. 结点法和截面法是计算（ ）的两种基本方法。

• 梁

• 拱

• 刚架

• 桁架

47. 在集中力偶作用点，梁的弯矩图突变，突变值等于（ ）的大小。

• 轴力

• 剪力 • 弯矩

• 集中力偶

48. 在图乘法中，欲求某两点的相对转角，则应在该点虚设（ ）。

• 竖向单位力

• 水平向单位力

• 一对反向的单位力偶

• 单位力偶

49. 当物体处于平衡状态时，该体系中的每一个物体是否处于平衡状态取决于（ ）。

• 体系的形式

• 约束形式

• 荷载

• 无条件，必定处于平衡状态

50. 下列不属于静定平面刚架是（ ）

• 悬臂刚架

• 简支刚架

• 三铰刚架

• 门式刚架

建筑力学＃-0003答案

1. （ ）图形对形心轴的静矩恒为零。

• √

• ×

2. （ ）细长压杆，其他条件不变，若其长度系数增加一倍，则临界力为原临界力的2倍。

• √

• ×

3. （ ）砼柱，高6m，下端与基础固结，上端与屋架焊接（可视为铰支）。柱截面为bxh=250mmx600mm,弹性模量E=26GPa，计算柱的临界压力为11350KN 。

• √

• ×

4. （ ）当作功的力与相应位移彼此相关时，即当位移是由做功的力本身引起时，此功称为虚功。

• √

• ×

5. （ ）横力弯曲时，梁截面上的内力既有剪力，又有弯矩，则截面上应力应该是：中性轴上切应力最小；上、下边缘正应力最小。

• √

• ×

6. （ ）两根不同材料制成的梁，其尺寸、形状、受力和支座情况完全相同，则两梁的应力相同，变形相同。

• √ • ×

7. （ ）构件的许用应力是保证构件安全工作的平均工作应力。

• √

• ×

8. （ ）利用虚功原理在所求位移处沿所求位移方向虚设单位荷载求结构位移的方法，称为单位荷载法。

• √

• ×

9. （ ）只要平面有图形存在，该图形对某轴的惯性矩大于零。

• √

• ×

10. （ ）细长杆承受轴向压力F的作用，其临界压力与杆的材质无关。

• √

• ×

11. （ ）当剪应力超过材料的剪切比例极限时，剪应力互等定理和剪切胡克定律均成立。

• √

• ×

12. （ ）组合变形是由两种或两种以上的基本变形组合而成的变形。

• √

• ×

合集下载

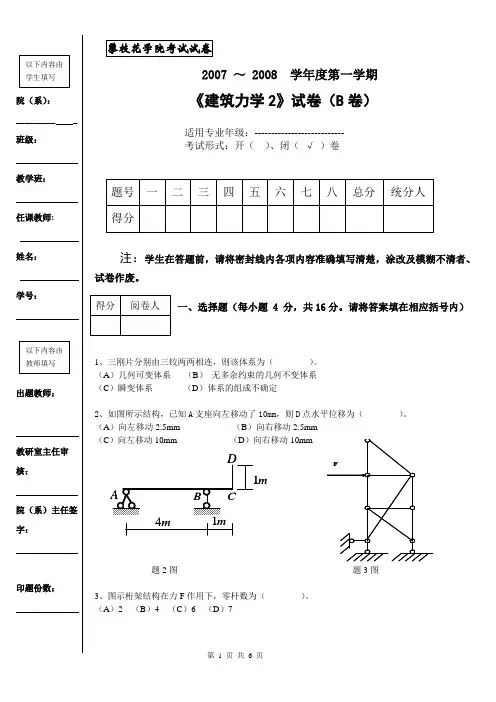

建筑力学2试卷(B)

建筑力学2试卷(B)

第 1 页 共 6 页 攀枝花学院考试试卷

2007 ～ 2008 学年度第一学期

《建筑力学2》试卷（B卷）

适用专业年级：---------------------------

考试形式：开（ ）、闭（ √ ）卷

题号 一 二 三 四 五 六 七 八 总分 统分人

得分

注：学生在答题前，请将密封线内各项内容准确填写清楚，涂改及模糊不清者、试卷作废。

一、选择题（每小题 4 分，共16分。请将答案填在相应括号内）

1、三刚片分别由三铰两两相连，则该体系为（ ）。

（A）几何可变体系 （B） 无多余约束的几何不变体系

（C）瞬变体系 （D）体系的组成不确定

2、如图所示结构，已知A支座向左移动了10mm，则D点水平位移为（ ）。

（A）向左移动2.5mm （B）向右移动2.5mm

（C）向左移动10mm （D）向右移动10mm

题2图 题3图

3、图示桁架结构在力F作用下，零杆数为（ ）。

（A）2 （B）4 （C）6 （D）7

得分 阅卷人

院（系）：

_________ _

班级：

教学班：

任课教师:

姓名：

学号：

出题教师：

教研室主任审核：

院（系）主任签字：

印题份数：

以下内容由教师填写 以下内容由

学生填写

F4m1m1mABCD第 2 页 共 6 页 4、对图示体系进行几何组成分析，其结论为（ ）。

（A）几何可变体系

（B）几何不变体系，有一个多余约束

（C）几何不变体系，有两个多余约束

（D）几何不变体系，有三个多余约束

题4图

二、作图题，作图示结构的弯矩图（每题12 分，共 12 分）

得分 阅卷人

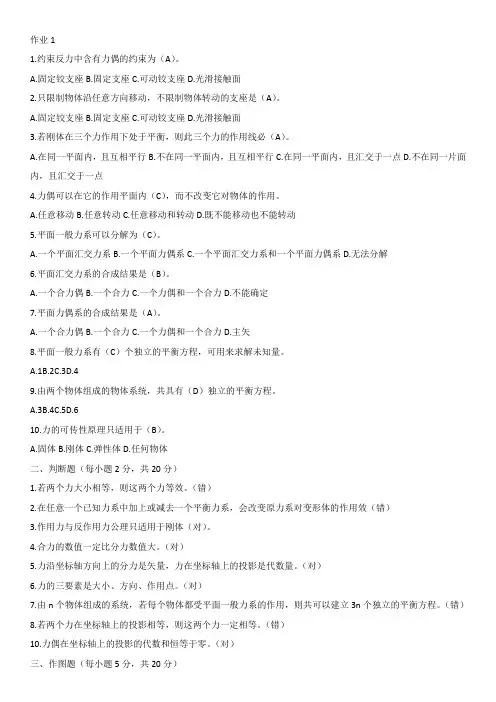

国开电大 建筑力学 形成性考核册(线下提交)答案(2)(1)

国开电大 建筑力学 形成性考核册(线下提交)答案(2)(1)

作业1

1.约束反力中含有力偶的约束为（A）。

A.固定铰支座B.固定支座C.可动铰支座D.光滑接触面

2.只限制物体沿任意方向移动，不限制物体转动的支座是（A）。

A.固定铰支座B.固定支座C.可动铰支座D.光滑接触面

3.若刚体在三个力作用下处于平衡，则此三个力的作用线必（A）。

A.在同一平面内，且互相平行B.不在同一平面内，且互相平行C.在同一平面内，且汇交于一点D.不在同一片面内，且汇交于一点

4.力偶可以在它的作用平面内（C），而不改变它对物体的作用。

A.任意移动B.任意转动C.任意移动和转动D.既不能移动也不能转动

5.平面一般力系可以分解为（C）。

A.一个平面汇交力系B.一个平面力偶系C.一个平面汇交力系和一个平面力偶系D.无法分解

6.平面汇交力系的合成结果是（B）。

A.一个合力偶B.一个合力C.一个力偶和一个合力D.不能确定

7.平面力偶系的合成结果是（A）。

A.一个合力偶B.一个合力C.一个力偶和一个合力D.主矢

8.平面一般力系有（C）个独立的平衡方程，可用来求解未知量。

A.1B.2C.3D.4

9.由两个物体组成的物体系统，共具有（D）独立的平衡方程。

A.3B.4C.5D.6

10.力的可传性原理只适用于（B）。

A.固体B.刚体C.弹性体D.任何物体

二、判断题（每小题2分，共20分）

1.若两个力大小相等，则这两个力等效。（错）

2.在任意一个已知力系中加上或减去一个平衡力系，会改变原力系对变形体的作用效（错）

3.作用力与反作用力公理只适用于刚体（对）。

4.合力的数值一定比分力数值大。（对）

5.力沿坐标轴方向上的分力是矢量，力在坐标轴上的投影是代数量。（对）

6.力的三要素是大小、方向、作用点。（对）

7.由n个物体组成的系统，若每个物体都受平面一般力系的作用，则共可以建立3n个独立的平衡方程。（错）

8.若两个力在坐标轴上的投影相等，则这两个力一定相等。（错）

建筑力学-形考2答案

建筑力学-形考2答案

建筑力学＃-0002答案

1. （ ）适当增加梁的支座，可减小梁的跨度，从而减小梁的最大弯矩值。

• √

• ×

2. （ ）静定刚架作弯矩图时应注意：刚结点处力矩应平衡，铰结点处无力偶作用弯矩必为零。

• √

• ×

3. （ ）桁架是指由若干直杆在其两端用刚接连接而成结构。

• √

• ×

4. （ ）轴向拉伸（压缩）的正应力大小和轴力的大小成正比，规定拉为正，压为负。

• √

• ×

5. （ ）平面桁架的基本计算方法是结点法、截面法。

• √

• ×

6. （ ）集中力作用的截面，其剪力值有突变，突变的大小等于集中力的大小，其弯矩有转折点。

• √

• ×

7. （ ）凡由静力平衡条件即可确定全部反力和内力的平面刚架，称为静定平面刚架。 • √

• ×

8. （ ）梁横截面上弯矩的计算方法是：使研究对象上各力对横截面剪力作用点处力矩的代数和等于零，列出平衡方程即可求出该横截面上的弯矩。

• √

• ×

9. （ ）在平面桁架计算时通常假设：各杆的轴线都绝对平直，且在同一平面内并通过铰的几何中心。

• √

• ×

10. （ ）压杆稳定的临界力统一形式的欧拉公式中，μ称为长度系数。

• √

• ×

11. （ ）工程上常把材料伸长率大于等于5%的材料称为脆性材料，材料伸长率小于5%的材料称为塑性材料。

• √

• ×

12. （ ）一根钢杆、一根铜杆，它们的截面面积不同，承受相同的轴向拉力，它们内力也相同。

• √

• ×

13. （ ）桁架的各杆都是只有轴力的二力杆。 • √

• ×

14. （ ）桁架中内力为零的杆件称为零杆，零杆是多余杆，可以去除。

• √

• ×

15. （ ）用截面法求解平面桁架的内力时所使用的截面可以是平面，也可以是曲面。

• √

• ×

16. （ ）在平面桁架计算时通常假设：荷载和支座反力都作用在结点上并位于桁架平面内。

建筑力学_习题库+答案1

建筑力学_习题库+答案1

一、填空题

1. 在任何外力作用下,大小和形状保持不变的物体称____刚体____。

2. 力是物体之间相互的____机械作用_____。这种作用会使物体产生两种力学效果分别是_____外效果___和_____内效果_______。

3. 力的三要素是____力的大小_____、____力的方向_____、___力的作用点_。

4. 加减平衡力系公理对物体而言、该物体的__外_效果成立。

5. 一刚体受不平行的三个力作用而平衡时，这三个力的作用线必__汇交于一点 。

6. 使物体产生运动或产生运动趋势的力称___荷载（主动力）___。

7. 约束反力的方向总是和该约束所能阻碍物体的运动方向___相反 。

8. 柔体的约束反力是通过___接触___点，其方向沿着柔体___中心__线的拉力。

9. 平面汇交力系平衡的必要和充分的几何条件是力多边形___自行封闭 。

10. 平面汇交力系合成的结果是一个__合力__。合力的大小和方向等于原力系中各力的___矢量和__。

11. 11力垂直于某轴、力在该轴上投影为__零___。

12. ΣX＝０表示力系中所有的力在___X__轴上的投影的代数和__为零。

13. 力偶对作用平面内任意点之矩都等于___力偶矩_____。

14. 力偶在坐标轴上的投影的代数和____为零____。

15. 力偶对物体的转动效果的大小用____力偶矩_表示。

16. 力可以在同一刚体内平移，但需附加一个__力偶___。力偶矩等于__原力对新作用点之矩。

17. 平面一般力系向平面内任意点简化结果有四种情况，分别是__主矢和主矩都不为零、__主矢为零主矩不为零、____主矢不为零主矩为零___、_主矢和主矩都为零。

18. 答案：主矢和主矩都不为零、主矢为零主矩不为零、主矢不为零主矩为零、主矢和主矩都为零

19. 力偶的三要素是_力偶矩的大小、__力偶的转向_、__力偶的作用面_。
