水性聚氨酯防水涂料

聚氨酯防水涂料

产品特点

（1）能在潮湿或干燥的各种基面上直接施工

（2）与基面粘结力强，涂膜中的高分子物质能渗入到基面微细细缝内，追随型强。

（3）涂膜有良好的柔韧性，对基层伸缩或开裂的适应性强，抗拉性强度高。

（4）绿色环保，无毒无味，无污染环境，对人身无伤害。

（5）耐候性好，高温不流淌，低温不龟裂，优异的抗老化性能，能耐油、耐磨、耐臭氧、耐酸碱侵蚀。

（6）涂膜密实，防水层完整，无裂缝，无针孔、无气泡、水蒸气渗透系数小，既具有防水功能又有隔气功能。

（7）施工简便，工期短，维修方便

（8）根据需要，可调配各种颜色。

（9）质轻，不增加建筑物负载

产品分类

（1）单组份聚氨酯防水涂料

单组份聚氨酯防水涂料是以异氰酸酯、聚醚为主要原料，配以各种助剂制成的反应型柔性防水涂料。该产品具有良好的物理性能，粘结力强，常温湿固化。

一、性能、特点

1． 产品具有高强度、高延伸率、高固含量、粘结力强。

2．自然流平，延伸性好，能克服基层开裂带来的渗漏。

3．常温施工，操作简便，无毒无害，耐侯性、耐老化性能优异。

4．施工方便，克服了双组份聚氨酯防水涂料需计量搅拌的缺点，保证了产品质量稳定和工程的防水效果。

分类：按组分分为单组分（S）和多组分（M）两种。

按产品的拉伸性能分为Ⅰ型和Ⅱ型。

技术指标：执行标准(GB/T19250-2003)

三、施工要求

1．要求基面平整，干净，无起沙，松动。

2．施工时应先进行基面验收，确保符合要求，先涂一层底胶，底胶必须均匀。

3．底胶固化后，进行第二次涂刷，涂刷方向必需与前一次垂直交差，防止漏刮，依次涂刷三到五次。

4．完工后，防水层未固化前，不得上人，不得进行下到工序，以免破坏防水层。

四、运输、贮存

1．本品贮存在干燥、通风、阴凉处，保质期自生产之日起未启封6个月。

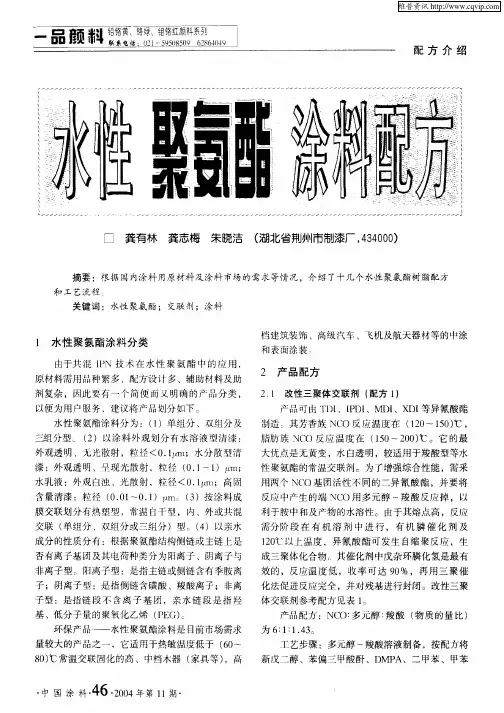

配方介绍　

口龚有林龚志梅朱晓洁（湖北省荆州市制漆厂，４３４０００）　

摘要：根据国内涂料用原材料及涂料市场的需求等情况，介绍了十几个水性聚氨酯树脂配方　和工艺流程　关键词：水性聚氨酯；交联剂；涂料　

ｌ　水性聚氨酯涂料分类　由于共混ｌｉＯＮ技术在水性聚氨酯中的应用，　原材料需用品种繁多、配方设计多、辅助材料及助　剂复杂，因此要有一个简便而又明确的产品分类，　以便为用户眼务，建议将产品划分如下。　水性聚氨酯涂料分为：（１）单组分、双组分及　三组分型。（２）以涂料外观划分有水溶液型清漆：　外观透明、无光散射，粒径＜０．１ｆ』ｍ；水分散型清　漆：外观透明、呈现光散射，粒径（０．１～１）ｆｚｌ￣；　水乳液：外观白浊、光散射，粒径＜０．１ｆｚｒｎ；高固　含量清漆：粒径（０．０ｌ～０．１）　ｍ。（３）按涂料成　膜交联划分有热塑型，常温自干型，内、外或共混　交联（单组分、双组分或三组分）型。（４）以亲水　成分的性质分有：根据聚氨酯结构侧链或主链上是　否有离子基团及其电荷种类分为阳离子、阴离子与　非离子型。阳离子型：是指主链或侧链含有季胺离　子；阴离子型：是指侧链含磺酸、羧酸离子；非离　子型：是指链段不含离子基团，亲水链段是指羟　基、低分子量的聚氧化乙烯（ＰＥＧ）。　环保产品——水性聚氨酯涂料是目前市场需求　量较大的产品之一，它适用于热敏温度低于（６０～　８０）℃常温交联固化的高、中档木器（家具等），高　

中国涂料．４６．２００４＃－ｇ　１１期．　档建筑装饰、高级汽车、飞机及航天器材等的中涂　和表面涂装。　２产品配方　２．１　改性三聚体交联剂（配方１）　产品可由　ＦＩ）Ｉ、ＩＰＤＩ、ＭＤＩ、ＸＤＩ等异氰酸酯　制造。其芳香族ＮＣＯ反应温度在（１２０～１５０）℃，　脂肪族ＮＣＯ反应温度在（１５０～２００）℃。它的最　大优点是无黄变，水白透明，较适用于羧酸型等水　性聚氨酯的常温交联剂。为了增强综合性能，需采　用两个ＮＣＯ基团活性不同的二异氰酸酯，并要将　反应中产生的端ＮＣＯ用多元醇一羧酸反应掉，以　利于胺中和及产物的水溶性。由于其熔点高，反应　需分阶段在有机溶剂中进行，有机膦催化剂及　１２０℃以上温度，异氰酸酯可发生自缩聚反应，生　成三聚体化合物。其催化剂中戊杂环膦化氢是最有　效的，反应温度低，收率可达９０％，再用三聚催　化法促进反应完全，并对残基进行封闭。改性三聚　体交联剂参考配方见表１。　产品配方：ＮＣＯ：多元醇：羧酸（物质的量比）　为６：１：１．４３。　工艺步骤：多元醇一羧酸溶液制备，按配方将　

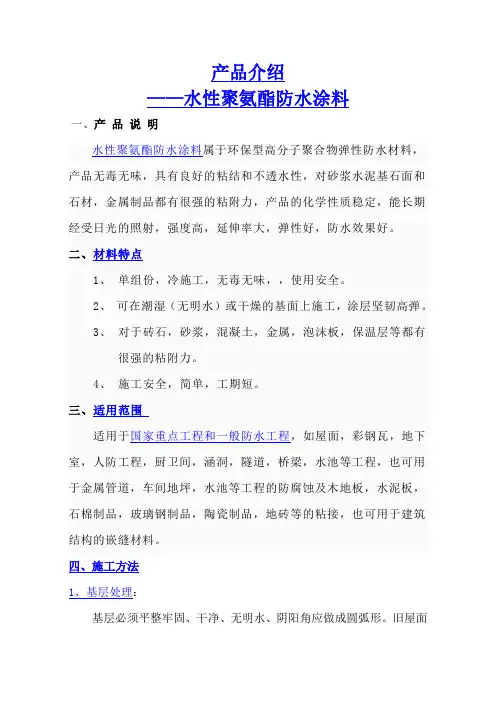

产品介绍

——水性聚氨酯防水涂料

一、产 品 说 明

水性聚氨酯防水涂料属于环保型高分子聚合物弹性防水材料，产品无毒无味，具有良好的粘结和不透水性，对砂浆水泥基石面和石材，金属制品都有很强的粘附力，产品的化学性质稳定，能长期经受日光的照射，强度高，延伸率大，弹性好，防水效果好。

二、材料特点

1、 单组份，冷施工，无毒无味，，使用安全。

2、 可在潮湿（无明水）或干燥的基面上施工，涂层坚韧高弹。

3、 对于砖石，砂浆，混凝土，金属，泡沫板，保温层等都有很强的粘附力。

4、 施工安全，简单，工期短。

三、适用范围

适用于国家重点工程和一般防水工程，如屋面，彩钢瓦，地下室，人防工程，厨卫间，涵洞，隧道，桥梁，水池等工程，也可用于金属管道，车间地坪，水池等工程的防腐蚀及木地板，水泥板，石棉制品，玻璃钢制品，陶瓷制品，地砖等的粘接，也可用于建筑结构的嵌缝材料。

四、施工方法

1、基层处理：

基层必须平整牢固、干净、无明水、阴阳角应做成圆弧形。旧屋面应把原破裂、起鼓的防水屋及尘土除净，低凹破损处修平，防漏处须先进行堵漏处理，基层要平整，不得有明水。水落口、分格缝等特殊部位应先进行柔性密封处理，涂刷程序一般先阴阳角，再垂直面，最后再大面积施工。

2、底涂施工：

将水与涂料按1：3重量比例混合，搅拌均匀后使用。使用底涂料可提高涂料对基层的渗透性，增强粘结力。

3、涂抹涂料：

施工采用滚、刮、刷的方法均可，宜采用薄层多次涂布法，每次涂刷不能太厚，一般分为3-4次涂刷，总厚度达1.5-2.0mm。待前涂层干燥成膜后方可涂布后一遍涂料。薄弱环节宜加铺胎体增强材料。

每道涂层表干后，应作施工质量检查，如出现漏涂及起鼓应给予修补。

水性聚氨酯涂料的特点及改性应用综述

学院：材料与化工学院

专业：高分子材料与工程

班级：110311班

姓名：李辽辽

学号：110311122

水性聚氨酯涂料的特点及改性应用综述

李辽辽

（班级：11班学号：110311122）

摘要：介绍水性聚氨酯涂料的分类、特点及其改性应用

关键字：水性聚氨酯涂料；改性；应用

0引言

聚氨酯(又称聚氨基甲酸酯)是指分子主链结构中含有氨基甲酸酯(-NH0COO-)重复单元的高分子聚合物，通常由多异氰酸酯与含活泼氢的聚多元醇反应生成。水性聚氨酯(WPU)是以水代替其他有机溶剂作为分散介质的聚氨酯体系，形成的 WPU 乳液及其胶膜具有优异的机械性能、耐磨性、耐化学品性和耐老化性等特点，可广泛用于轻化纺织、皮革加工、涂料、建筑和造纸等行业。随着世界各国对环境保护的日益重视，越来越多的学者致力于水性聚氨酯涂料的开发，有效限制挥发性有机溶剂的毒害性。虽然水性聚氨酯具有一些优良的性能，但仍有许多不足之处。如硬度低、耐溶剂性差、表面光泽差、涂膜手感不佳等缺点。由于水性聚氨酯在实际应用中存在诸多问题，因此需要对其进行改性。其改性方法主要包括环氧树脂改性、丙烯酸酯改性、有机硅改性、多元改性等。

2水性聚氨酯涂料的特点与分类

2.1水性聚氨酯涂料的特点[1]

水性聚氨酯涂料是以水为介质的二元胶态体系。它不含或含很少量的有机溶剂，粒径小于0.1nm，具有较好的分散稳定性，不仅保留了传统的溶剂型聚氨酯涂料的一些优良性能，而且还具有生产成本低、安全不燃烧、不污染环境、不易损伤被涂饰表面、易操作和改性等优点，对纸张、木材、纤维板、塑料薄膜、金属、玻璃和皮革等均有良好的粘附性。

2.2水性聚氨酯涂料的分类

目前的水性聚氨酯主要包括单组分水性聚氨酯涂料、双组分水性聚氨酯涂料和特种涂料三大类。

2.2.1单组分水性聚氨酯涂料

单组分水性聚氨酯涂料是以水性聚氨酯树脂为基料并以水为分散介质的一类涂料。通过交联改性的水性聚氨酯涂料具有良好的贮存稳定性、涂膜机械性能、耐水性、耐溶剂性及耐老化性能，而且与传统的溶剂型聚氨酯涂料的性能相近，是水性聚氨酯涂料的一个重要发展方向。目前的品种主要包括热固型聚氨酯涂料和含封闭异氰酸酯的水性聚氨酯涂料等几个品种：a.热固型聚氨酯涂料。交联的聚氨酯能增加其耐溶剂性及水解稳定性。聚氨酯水分散体在应用时与少量外加交联剂混合组成的体系叫热固型水性聚氨酯涂料，也叫做外交联水性聚氨酯涂料。b.含封闭异氨酸酯的水性聚氨酯涂料。该涂料的成膜原料由多异氰酸酯组分和含羟基组分两部分组成。多异氰酸酯被苯酚或其它含单官能团的活泼氢原子的化合物所封闭，因此两部分可以合装而不反应，成为单组分涂料，并具有良好的贮藏稳定性。c.室温固化水性聚氨酯涂料。对于某些热敏基材和大型制件，不能采用加热的方式交联，必须采用室温交联的水性聚氨酯涂料。通过与水分散性多异氰酸酯结合，可以改进水性端羟基聚氨酯预聚物／丙烯酸酯混合物，尤其是羟基丙烯酸酯混合物的性能。此类水性聚氨酯涂料，采用特制的多异氰酸酯交联剂，即含(-NCO)端基的异氰酸酯预聚物，经亲水处理后分散于各种含羟基聚合物中而形成的分散体，与多种含羟基聚合物水分散体组成能在室温固化的聚氨酯水性涂料。d.固化水性聚氨酯涂料。光固化水性聚氨酯涂料采用电子束辐射、紫外光辐射的高强度辐射引发低活性的聚物体系产生交联固化。
