集成电路芯片电参数测试

什么是集成电路测试（半导体测试）Semiconductor Test 半导体测试，也称为集成电路测试。

在介绍半导体测试之前呢，我们先来了解所谓的半导体产业链是⼀个什么东西。

半导体器件是⼀个很⼴泛的概念，举个⼤家很熟悉的例⼦：⾃家电脑⾥的CPU或者⼿机中的CPU，以及⼤家基本上都⽤过的U盘⾥的存储芯⽚，都属于半导体器件。

这样的⼀个东西，从它的设计，⽣产制造，检测验证，再到被制作成电脑，⼿机，U盘，整个的这样⼀个过程，称为半导体产业链。

当然，芯⽚⽤来制作成电脑⼿机等产品，已经属于半导体产业链的下游了。

整个产业链的上游是设计，⽣产制造已及封装测试。

说到封装测试，就不得不说⼀下设计和⽣产制造。

设计集成电路，有点类似于现在设计电路PCB版，都是先有原理图，再画出制作版图，只不过芯⽚的版图更加精细。

其中集成电路设计⾥还有软核设计，其实就是在FPGA上进⾏功能验证，有点类似跑个虚拟机，跑个仿真。

国内⽐较著名的IC 设计公司就是华为海思。

关于⽣产制造这⼀块，这⾥只讲代⼯⼚，此代⼯⼚⾮富⼠康代⼯⼚能⽐的。

虽然⼤家都叫代⼯⼚，但是半导体代⼯，是因为技术门槛⾼，具有先进制造技术的⼚商分出产能，为设计公司⽣产集成电路，不是富⼠康那种靠廉价劳动⼒来⽣存的代⼯⼚。

讲完了集成电路的设计，制造，就该将封装测试了。

顾名思义，封装测试，就是把芯⽚封装成⼀个个的⼩⿊⾊颗粒；测试，就是把这堆芯⽚⾥不合格的挑选出来 ……^_^ 是不是很简单？感觉有点像⼚⾥的质检员⼲的活是吗？其实，这部分并不是⼈⼯来做，⽽是依靠机械⾃动化来完成，测试机器会⾃动往芯⽚中输⼊各种信号，依据芯⽚的输出信号是否正确来判断⼀个芯⽚的好与坏。

我们⽣活中所应⽤的每⼀颗芯⽚，都是需要经过这样的检测⽽⼀般的ATE ⼯程师呢，也就是测试⼯程师，主要是负责开发⽤于测试芯⽚的外围硬件电路及软件控制脚本，并且，还要负责完成统计学上的数据分析。

下⼀期，我将开始介绍芯⽚测试具体的相关知识。

重庆大学本科学生课程设计指导教师评定成绩表说明：1、学院、专业、年级均填全称。

2、本表除评语、成绩和签名外均可采用计算机打印。

重庆大学本科学生课程设计任务书说明：1、学院、专业、年级均填全称。

2、本表除签名外均可采用计算机打印。

本表不够，可另附页，但应在页脚添加页码。

目录一、设计目的 (5)二、设计要求 (5)三、方案设计与论证比较 (5)四、硬件设计 (6)4.1、DA 模块 THS5651工作原理及电路设计4.2、放大模块14.3、ADC0809工作原理及电路设计4.4、Iil 模块4.5、Iol 模块4.6、12864模块五、软件设计.....................................5.1、数值显示模块5.1.1、分频模块5.1.2 十位数据波形发生模块5.1.3 去抖模块5.1.4 文本显示模块5.1.5 按键切换模块5.1.6 ADC0809驱动模块5.2 图形显示模块5.2.1 输入输出电压采样模块5.2.2 输入输出电压数据转换模块5.2.3 显示模块5.2.4 波形显示的整体电路六、系统功能测试及结果..............................6.1测试方法6.1.1 Vol,Voh,Vil,Vih的测试方法6.1.2Vil的测试方法6.1.3Vol的测试方法6.2测试结果6.3测试精度分析七、设计过程总结与体会........................... 参考文献........................................ 附件一系统电路图：附件二元器件清单：附件三一、设计目的在当今社会中，电子技术发展迅速，数字集成电路的应用广泛，而74系列逻辑芯片在数字电路中又有着非常广泛的应用，因而数字电路设计中必须要求所用的数字电路芯片逻辑功能完整，但在数字电路芯片测试中又有很多不便，实际测试较繁琐。

针对上述需要，我们针对常用的74系列逻辑芯片设计了一种数字电路芯片测试仪，用来检测常用74系列芯片的型号和逻辑功能的好坏，从而给数字电路的设计、制作带来方便。

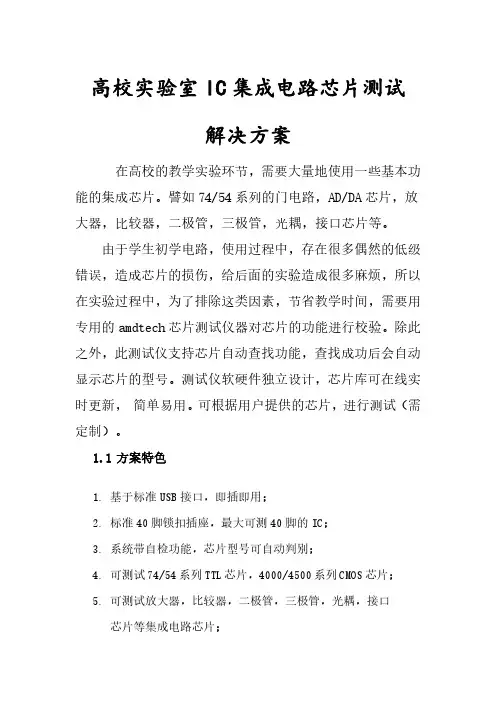

高校实验室IC集成电路芯片测试解决方案在高校的教学实验环节，需要大量地使用一些基本功能的集成芯片。

譬如74/54系列的门电路，AD/DA芯片，放大器，比较器，二极管，三极管，光耦，接口芯片等。

由于学生初学电路，使用过程中，存在很多偶然的低级错误，造成芯片的损伤，给后面的实验造成很多麻烦，所以在实验过程中，为了排除这类因素，节省教学时间，需要用专用的amdtech芯片测试仪器对芯片的功能进行校验。

除此之外，此测试仪支持芯片自动查找功能，查找成功后会自动显示芯片的型号。

测试仪软硬件独立设计，芯片库可在线实时更新，简单易用。

可根据用户提供的芯片，进行测试（需定制）。

1.1方案特色1.基于标准USB接口，即插即用；2.标准40脚锁扣插座，最大可测40脚的IC；3.系统带自检功能，芯片型号可自动判别；4.可测试74/54系列TTL芯片，4000/4500系列CMOS芯片；5.可测试放大器，比较器，二极管，三极管，光耦，接口芯片等集成电路芯片；6.可测试常用的AD、DA芯片；7.驱动程序支持win2000/winxp/win2003/win7/win8/win10；8.测试仪软硬件独立设计，芯片库可在线实时更新，简单易用；9.可根据用户提供的芯片，进行测试（需定制）。

1.2方案使用1.首先安装软件，安装完成后，插入芯片测试仪，系统会自动提示安装驱动设备，按照提示，使用自动安装。

测试芯片时，不管什么类型的芯片，都是底部对齐，缺口朝上，如下图所示：2.运行芯片测试仪软件。

测试步骤如下：（1）在【选择类型】下拉框里面，选择芯片的类型（2）选择好类别后，在【选择器件】列表框里选择具体的待测试芯片型号。

（3）选中芯片后，点击【测试】按钮，这时测试仪的“ready”指示灯会点亮。

软件会自动测试指定芯片的好坏。

（4）如果芯片字迹模糊，而无法知道具体芯片型号时，可以选择【自动扫描测试】按钮，软件会自动从芯片库里面进行比对，如果对应上了具体型号，会自动提示芯片的型号。

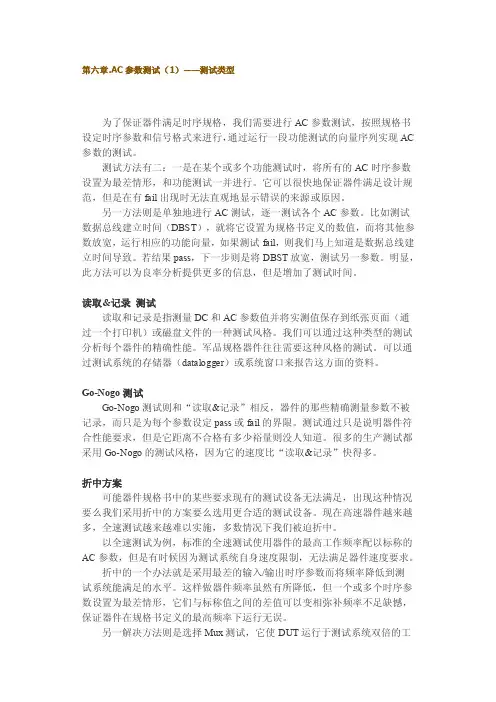

第六章.AC参数测试（1）——测试类型为了保证器件满足时序规格，我们需要进行AC参数测试，按照规格书设定时序参数和信号格式来进行，通过运行一段功能测试的向量序列实现AC 参数的测试。

测试方法有二：一是在某个或多个功能测试时，将所有的AC时序参数设置为最差情形，和功能测试一并进行。

它可以很快地保证器件满足设计规范，但是在有fail出现时无法直观地显示错误的来源或原因。

另一方法则是单独地进行AC测试，逐一测试各个AC参数。

比如测试数据总线建立时间（DBST），就将它设置为规格书定义的数值，而将其他参数放宽，运行相应的功能向量，如果测试fail，则我们马上知道是数据总线建立时间导致。

若结果pass，下一步则是将DBST放宽，测试另一参数。

明显，此方法可以为良率分析提供更多的信息，但是增加了测试时间。

读取&记录测试读取和记录是指测量DC和AC参数值并将实测值保存到纸张页面（通过一个打印机）或磁盘文件的一种测试风格。

我们可以通过这种类型的测试分析每个器件的精确性能。

军品规格器件往往需要这种风格的测试。

可以通过测试系统的存储器（datalogger）或系统窗口来报告这方面的资料。

Go-Nogo测试Go-Nogo测试则和“读取&记录”相反，器件的那些精确测量参数不被记录，而只是为每个参数设定pass或fail的界限。

测试通过只是说明器件符合性能要求，但是它距离不合格有多少裕量则没人知道。

很多的生产测试都采用Go-Nogo的测试风格，因为它的速度比“读取&记录”快得多。

折中方案可能器件规格书中的某些要求现有的测试设备无法满足，出现这种情况要么我们采用折中的方案要么选用更合适的测试设备。

现在高速器件越来越多，全速测试越来越难以实施，多数情况下我们被迫折中。

以全速测试为例，标准的全速测试使用器件的最高工作频率配以标称的AC参数，但是有时候因为测试系统自身速度限制，无法满足器件速度要求。

折中的一个办法就是采用最差的输入/输出时序参数而将频率降低到测试系统能满足的水平。

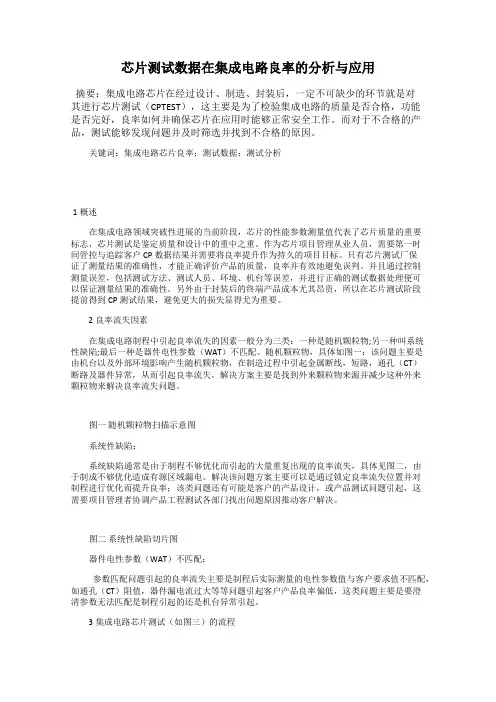

芯片测试数据在集成电路良率的分析与应用摘要：集成电路芯片在经过设计、制造、封装后，一定不可缺少的环节就是对其进行芯片测试（CPTEST），这主要是为了检验集成电路的质量是否合格，功能是否完好，良率如何并确保芯片在应用时能够正常安全工作。

而对于不合格的产品，测试能够发现问题并及时筛选并找到不合格的原因。

关键词：集成电路芯片良率；测试数据；测试分析1概述在集成电路领域突破性进展的当前阶段，芯片的性能参数测量值代表了芯片质量的重要标志，芯片测试是鉴定质量和设计中的重中之重。

作为芯片项目管理从业人员，需要第一时间管控与追踪客户CP数据结果并需要将良率提升作为持久的项目目标。

只有芯片测试厂保证了测量结果的准确性，才能正确评价产品的质量，良率并有效地避免误判。

并且通过控制测量误差，包括测试方法、测试人员、环境、机台等误差，并进行正确的测试数据处理便可以保证测量结果的准确性。

另外由于封装后的终端产品成本尤其昂贵，所以在芯片测试阶段提前得到CP测试结果，避免更大的损失显得尤为重要。

2良率流失因素在集成电路制程中引起良率流失的因素一般分为三类：一种是随机颗粒物;另一种叫系统性缺陷;最后一种是器件电性参数（WAT）不匹配。

随机颗粒物，具体如图一：该问题主要是由机台以及外部环境影响产生随机颗粒物，在制造过程中引起金属断线，短路，通孔（CT）断路及器件异常，从而引起良率流失。

解决方案主要是找到外来颗粒物来源并减少这种外来颗粒物来解决良率流失问题。

图一随机颗粒物扫描示意图系统性缺陷：系统缺陷通常是由于制程不够优化而引起的大量重复出现的良率流失，具体见图二，由于制成不够优化造成有源区域漏电。

解决该问题方案主要可以是通过锁定良率流失位置并对制程进行优化而提升良率；该类问题还有可能是客户的产品设计，或产品测试问题引起，这需要项目管理者协调产品工程测试各部门找出问题原因推动客户解决。

图二系统性缺陷切片图器件电性参数（WAT）不匹配：参数匹配问题引起的良率流失主要是制程后实际测量的电性参数值与客户要求值不匹配，如通孔（CT）阻值，器件漏电流过大等等问题引起客户产品良率偏低，这类问题主要是要澄清参数无法匹配是制程引起的还是机台异常引起。

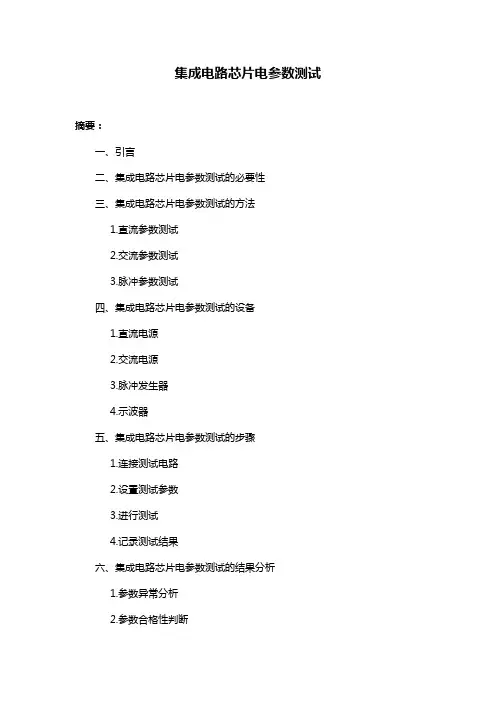

集成电路芯片电参数测试摘要：一、引言二、集成电路芯片电参数测试的必要性三、集成电路芯片电参数测试的方法1.直流参数测试2.交流参数测试3.脉冲参数测试四、集成电路芯片电参数测试的设备1.直流电源2.交流电源3.脉冲发生器4.示波器五、集成电路芯片电参数测试的步骤1.连接测试电路2.设置测试参数3.进行测试4.记录测试结果六、集成电路芯片电参数测试的结果分析1.参数异常分析2.参数合格性判断七、总结正文：一、引言集成电路芯片是现代电子设备的核心部件，其性能直接影响电子设备的性能。

电参数是衡量集成电路芯片性能的重要指标，因此对集成电路芯片进行电参数测试具有重要的意义。

二、集成电路芯片电参数测试的必要性电参数测试可以评估集成电路芯片的性能，包括工作电压、电流、功耗等，对于产品质量控制、产品研发及故障分析具有关键作用。

三、集成电路芯片电参数测试的方法集成电路芯片电参数测试主要包括直流参数测试、交流参数测试和脉冲参数测试。

1.直流参数测试：主要测试芯片的静态工作点、输入阻抗、输出阻抗等。

2.交流参数测试：主要测试芯片的频率响应、相位差等。

3.脉冲参数测试：主要测试芯片的脉冲响应、上升时间、下降时间等。

四、集成电路芯片电参数测试的设备进行电参数测试需要用到直流电源、交流电源、脉冲发生器和示波器等设备。

1.直流电源：用于提供稳定的直流电压。

2.交流电源：用于提供稳定的交流电压。

3.脉冲发生器：用于产生各种波形的脉冲信号。

4.示波器：用于观察和测量电压、电流的波形。

五、集成电路芯片电参数测试的步骤进行电参数测试的具体步骤如下：1.连接测试电路：根据测试需求，将集成电路芯片接入测试电路。

2.设置测试参数：根据测试需求，设置电源电压、电流、频率等参数。

3.进行测试：开启电源，进行电参数测试。

4.记录测试结果：观察示波器显示的波形，记录测试数据。

六、集成电路芯片电参数测试的结果分析1.参数异常分析：对测试结果进行异常分析，找出可能存在的问题。

集成电路的质量标准及检验方法集成电路（Integrated Circuit，简称IC）是由数百个或数千个微弱的电子元件（如二极管、晶体管、电阻等）和配套的被联系在一起的导线、测量电流、电压等元器件构成的微电子器件。

IC的质量标准及检验方法对于保证产品的质量与性能至关重要。

下面将详细介绍IC的质量标准及检验方法。

首先，IC的质量标准应包含以下几个方面：1. 尺寸标准：对于IC的外观尺寸、引脚位置、引脚间距等进行明确的规定。

2. 电气性能标准：包括电气参数、工作电压范围、功耗等。

3. 可靠性标准：要求IC在规定的环境条件下具有良好的耐用性，包括温度、湿度、抗辐射等。

4. 效率标准：IC应具有较高的性能效率，包括信号放大倍数、功耗效率等。

5. 一致性标准：IC的生产批次之间的差异应控制在一定的范围内，以保证产品的一致性。

接下来，IC的检验方法主要包括以下几个方面：1. 外观检验：通过目测或显微镜观察IC的外观，检查是否有划痕、裂纹、焊接不良等表面缺陷。

2. 引脚间距检验：使用千分尺或显微镜测量IC引脚之间的间距是否符合规范要求。

3. 电性能检验：使用特定的测试仪器，通过量测IC在不同电压下的电流、电压等参数来判断IC的电性能是否符合标准要求。

4. 可靠性检验：将IC置于不同的环境条件下，例如高温、低温、高湿度等，观察其性能是否受到影响以及是否满足可靠性要求。

5. 一致性检验：通过对生产批次中的多个IC进行抽样测试，对比其性能参数，判断是否在规定的一致性范围内。

6. 功能检验：根据IC所设计的功能，通过电路连接和信号输入，观察IC的功能是否正常。

总结：IC作为重要的电子元件，其质量标准及检验方法直接关系到电子产品的品质与性能。

通过明确的质量标准，可以确保IC 在制造过程中符合规范要求；通过有效的检验方法，可以及时发现IC的缺陷，并采取相应措施进行修正或淘汰。

因此，合理制定和实施IC的质量标准及检验方法是保证IC产品质量的重要保证。

实验一TTL与非门的参数测试实验目的：通过测试TTL与非门的参数，了解其工作原理和性能特点。

实验器材：1.TTL与非门集成电路芯片（例如：74LS04）2.面包板3.连线杜邦线4.LED等基础元件5.电源6.示波器实验原理：实验步骤：1.连接电路：将TTL与非门芯片安装在面包板上，并与电源、LED等元件适当地进行连接。

根据需要，可以连接多个输入信号和输出信号。

2.施加电源：将电源接入电路，确保电压符合TTL电路的工作要求（通常为5V）。

3.输入测试：通过外部开关或按钮等触发输入信号，观察输出信号状态的变化。

可以通过连接示波器来观察电路的工作波形。

4.参数测量：根据实验需要，可以测试TTL与非门的不同参数，例如输入电压门限（VIH、VIL）、输出电流和输入电流。

实验结果：通过测试TTL与非门的参数，可以得到以下结果：1.输入电压门限：根据数据手册，可以测量TTL与非门的高电平输入电压门限（VIH）和低电平输入电压门限（VIL）。

这些门限电压确定了逻辑电平的切换点。

2.输出电流：可测量TTL与非门的输出电流，这是通过所选工作电压下的外部负载（如LED）所测得的。

输出电流的大小决定了芯片的驱动能力。

3.输入电流：可以通过测量输入端的电流（通常是输入电压为高电平或低电平时的电流值）来确定TTL与非门的输入阻抗。

实验注意事项：1.操作电路时，应注意电源的稳定性和接线的可靠性，以避免电路损坏。

2.测量参数时，应使用合适的测量仪器，并按照正确的操作步骤进行测量。

3.执行测试时，应按照实验计划记录测试数据，并及时分析和总结实验结果。

实验拓展：1.可以进一步测试TTL与非门的工作速度参数，例如上升时间、下降时间和传播延迟等。

2.可以将TTL与非门与其他逻辑门（如与门、或门等）进行组合，构建更复杂的数字逻辑电路。

3.可以通过改变输入信号的方式，如按钮触发、串行输入等，来测试TTL与非门在不同工作条件下的性能。

本次实验通过测试TTL与非门的参数，能够更好地理解其工作原理和性能特点。

实验一TTL集成门电路的逻辑功能与参数测试一、实验目的1、掌握TTL集成与非门的逻辑功能和主要参数的测试方法2、掌握TTL器件的使用规则3、进一步熟悉数字电路实验装置的结构，基本功能和使用方法二、实验原理本实验采用四输入双与非门74LS20，即在一块集成块内含有两个互相独立的与非门，每个与非门有四个输入端。

其逻辑框图、符号及引脚排列如图1－1(a)、(b)、(c)所示。

(b)（a） (c)图1－1 74LS20逻辑框图、逻辑符号及引脚排列1、与非门的逻辑功能与非门的逻辑功能是：当输入端中有一个或一个以上是低电平时，输出端为高电平；只有当输入端全部为高电平时，输出端才是低电平（即有“0”得“1”，全“1”得“0”。

）其逻辑表达式为 Y＝2、TTL与非门的主要参数(1)低电平输出电源电流ICCL 和高电平输出电源电流ICCH与非门处于不同的工作状态，电源提供的电流是不同的。

ICCL是指所有输入端悬空，输出端空载时，电源提供器件的电流。

ICCH是指输出端空截，每个门各有一个以上的输入端接地，其余输入端悬空，电源提供给器件的电流。

通常ICCL ＞ICCH，它们的大小标志着器件静态功耗的大小。

器件的最大功耗为PCCL ＝VCCICCL。

手册中提供的电源电流和功耗值是指整个器件总的电源电流和总的功耗。

ICCL 和ICCH测试电路如图1－2(a)、(b)所示。

[注意]：TTL电路对电源电压要求较严，电源电压VCC只允许在＋5V±10％的范围内工作，超过5.5V将损坏器件；低于4.5V器件的逻辑功能将不正常。

(a) (b) (c) (d)图1－2 TTL与非门静态参数测试电路图(2)低电平输入电流IiL 和高电平输入电流IiH。

IiL是指被测输入端接地，其余输入端悬空，输出端空载时，由被测输入端流出的电流值。

在多级门电路中，IiL相当于前级门输出低电平时，后级向前级门灌入的电流，因此它关系到前级门的灌电流负载能力，即直接影响前级门电路带负载的个数，因此希望IiL小些。

集成电路测试技术的应用案例分析随着科技的飞速发展，集成电路已成为现代电子产品的重要组成部分。

而在集成电路制造过程中，测试技术起到了至关重要的作用。

本文将通过分析几个实际应用案例，探讨集成电路测试技术的应用及其意义。

1.案例一：手机芯片测试技术在手机制造过程中，芯片的质量和性能对于整个手机的稳定运行至关重要。

通过使用集成电路测试技术，可以确保手机芯片的功能正常，减少硬件故障率。

测试技术可以用于检测芯片的电气特性、功耗和温度等重要参数，从而提前排除潜在的故障源。

此外，在面对不同用户需求时，测试技术可以定位芯片在不同工作模式下的性能表现，为手机制造商提供数据支持，以优化产品设计。

2.案例二：汽车电子控制单元测试技术汽车电子控制单元（ECU）是现代汽车中的重要组成部分。

它负责控制和监控汽车的各项功能，如发动机、转向、制动等。

集成电路测试技术在汽车电子控制单元制造中的应用，可以确保其性能稳定、可靠。

通过测试技术，可以检测ECU在不同条件下的工作状态，如高温、低温、电磁干扰等。

这将有助于提前发现潜在故障，并为汽车制造商提供数据支持，以提高汽车的可靠性和安全性。

3.案例三：物联网模块测试技术物联网（IoT）技术的快速发展，使得各种设备可以相互连接并实现信息共享。

而物联网模块作为物联网系统的关键组成部分，对于数据的传输与处理起着重要作用。

集成电路测试技术在物联网模块制造中的应用，可以保证其工作正常、稳定，并确保数据的安全与准确性。

测试技术可以用于模块的无线通信性能测试、功耗测试、数据传输速率等重要参数的测试。

这将为物联网设备制造商提供数据支持，以提高设备的可靠性和性能。

综上所述，集成电路测试技术在现代电子产品制造中的应用意义重大。

通过测试技术，可以检测电子产品关键部件的性能，提前排除潜在故障，提高产品的可靠性和稳定性。

在不同领域的应用中，集成电路测试技术有助于提升手机芯片、汽车电子控制单元和物联网模块等设备的性能和安全性。

实验一 TTL和CMOS器件集成电路的逻辑功能及参数测试一实验目的1 掌握TTL和CMOS集成电路的功能测试方法；2掌握数字集成电路的主要性能参数测试方法式；3 认识数字集成电路的引脚命名规则及封装形。

二实验器件与设备1 +5V直流电源2 双踪示波器3 连续脉冲源4 逻辑开关5 万用表6 逻辑指示灯7 74LS00、74LS04、74LS08、74LS32、CD4002、CD4011、电位器 10K三实验内容与步骤1 测试TTL器件的逻辑功能(1) 测试74LS08（2输入端四与门）的逻辑功能① 引脚图VCCGND② 逻辑表达式L=AB（A、B为输入，L为输出）③ 真值表A B L0 00 11 01 1④ 输入/输出逻辑电平输入/输出测试电平（范围）VILVIHVOLVOH(2) 测试74LS32（2输入端四或门）的逻辑功能① 引脚图VCCGND② 逻辑表达式L=A+B（A、B为输入，L为输出）③ 真值表A B L0 00 11 01 1④ 输入/输出逻辑电平输入/输出测试电平（范围）VILVIHVOLVOH(3) 测试74LS04（六反相门）的逻辑功能① 引脚图V② 逻辑表达式L=A（A为输入，L为输出）③ 真值表A L1④ 输入/输出逻辑电平输入/输出测试电平（范围）VILVIHVOLVOH(4) 测试74LS00（2输入端四与非门）的逻辑功能① 引脚图② 逻辑表达式L=AB （A、B 为输入，L 为输出） ③ 真值表A B L 0 0 0 1 1 0 11④ 输入/输出逻辑电平输入/输出测试电平（范围）IL V IH V OL VOH V2 测试CMOS 器件的逻辑功能（1）测试CD4002（4输入二或非门）的逻辑功能 ① 引脚图NC② 逻辑表达式（A、B、C、C为输入，L为输出）L=A+B+C+D③ 真值表A B C D L A B C D L0 0 0 0 1 0 0 00 0 0 1 1 0 0 10 0 1 0 1 0 1 00 0 1 1 1 0 1 10 1 0 0 1 1 0 00 1 0 1 1 1 0 10 1 1 0 1 1 1 00 1 1 1 1 1 1 1④ 输入/输出逻辑电平输入/输出测试电平（范围）ILVIHVOLVOHV（2）测试CD4011（2输入四与非门）的逻辑功能① 引脚图② 逻辑表达式L=AB （A、B 为输入，L 为输出） ③ 真值表A B L 0 0 0 1 1 0 11④ 输入/输出逻辑电平输入/输出测试电平（范围）IL V IH V OL VOH V四 实验报告1 按要求填写实验表格，分析实验结果。

集成与⾮门电路参数实验报告五集成与⾮门电路参数的测试实验报告⼀．实验内容与⽬的1. 测量与⾮门74LS00的电压传输特性，根据数据画出门电路的传输特性曲线2. 测试CMOS与⾮门的电压传输特性曲线3.实测与⾮门电路的低电平扇出系数NOL实验仪器：⾃制硬件基础电路实验箱，双踪⽰波器，数字万⽤表元器件：74LS00, CD4011基本知识点：1.TTL和CMOS⾮门的主要参数及测试⽅法2.TTL和CMOS与⾮门的电压传输特性的测试⼆．预习内容：本实验旨在了解门电路主要参数的含义，熟悉主要参数的测试⽅法，根据实验要求，画出实验测试电路。
