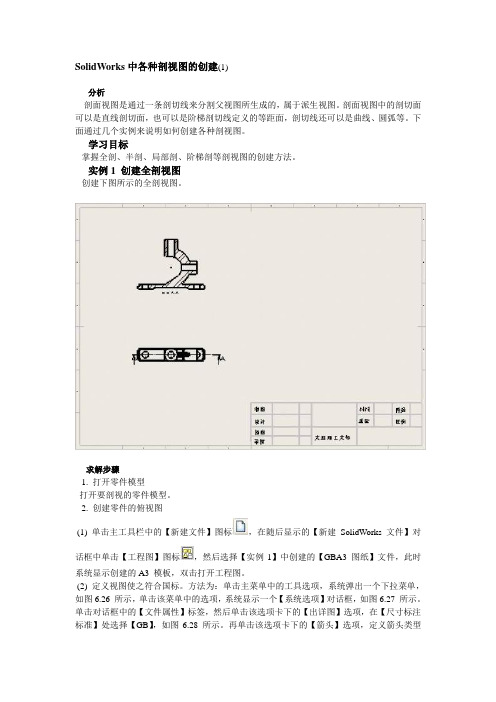

SolidWorks中各种剖视图的创建(1)分析剖面视图是通过一条剖切线来分割父视图所生成的，属于派生视图。
剖面视图中的剖切面可以是直线剖切面，也可以是阶梯剖切线定义的等距面，剖切线还可以是曲线、圆弧等。
下面通过几个实例来说明如何创建各种剖视图。
学习目标掌握全剖、半剖、局部剖、阶梯剖等剖视图的创建方法。
实例1 创建全剖视图创建下图所示的全剖视图。
求解步骤1. 打开零件模型打开要剖视的零件模型。
2. 创建零件的俯视图(1) 单击主工具栏中的【新建文件】图标，在随后显示的【新建SolidWorks 文件】对话框中单击【工程图】图标，然后选择【实例1】中创建的【GBA3 图纸】文件，此时系统显示创建的A3 模板，双击打开工程图。
(2) 定义视图使之符合国标。
方法为：单击主菜单中的工具选项，系统弹出一个下拉菜单，如图6.26 所示，单击该菜单中的选项，系统显示一个【系统选项】对话框，如图6.27 所示。
单击对话框中的【文件属性】标签，然后单击该选项卡下的【出详图】选项，在【尺寸标注标准】处选择【GB】，如图6.28 所示。
再单击该选项卡下的【箭头】选项，定义箭头类型如图6.29 所示，设置完成后，单击【确定】按钮。
(3) 使用模型视图的方法创建零件的俯视图，创建方法如上例所述，生成后的视图如图6.30 所示。
SolidWorks中各种剖视图的创建(2)3. 创建零件的全剖主视图(1) 使用草绘工具在创建的俯视图中草绘一条剖切线表示剖面位置，该线通过两个圆的圆心，如图6.31 所示。
(2) 单击选取草绘的剖切线，然后在工程图工具栏中单击【选取剖面视图】图标，移动光标至俯视图上方合适位置，单击即可自动生成全剖的主视图，如图6.32 所示。
(3) 剖切符号的位置可以移动，但不能删除，移动的方法为：单击选取要移动的对象，按住鼠标左键移动光标至合适的位置，放开鼠标左键即可。
移动后的视图如图6.33 所示。
(4) 将工程图文件存盘并退出工程图工作模式。
SolidWorks在船舶曲面建模中的应用船舶是一种航行于水面上建筑物，需要具有良好的水动力性能，所以船舶表面应该是一种复杂的三维流线型光顺曲面。
在船舶设计期间，往往用型线图等图样表示船舶外形，但当需要对船舶进行水动力性能分析或全船结构强度分析时，由于有限元软件自身不擅长复杂曲面建模，所以需要借助专业的三维建模软件对船舶表面进行建模。
本文使用SolidWorks，采用不同的方法对不同船型进行了建模，建模方法对其他复杂曲面建模也有一定的参考价值。
本文主要使用SolidWorks中放样凸台命令和ScanTo3D 插件对不同船型进行了建模，具体操作过程如下。
一、利用半宽水线图放样船体大部分散货船和油船带有球鼻首和球尾，沿船长方形曲率变化较大，而且这类船舶多属于肥大型船，具有平底，因此适合利用半宽水线图放样船体。
SolidWorks处理复杂曲面需要较大的计算量，因此在导入型线图之前，需要对复杂的型线图（通常使用AutoCAD绘制）进行简化，只留下必要的线条，建模时可以迅速捕捉曲线并提高建模成功率。
大部分船舶都是左右对称的，因此建模时只建一半即可。
具体建模操作步骤如下。
1.新建零件，导入简化后的型线图新建一个零件，然后单击选中xz面（上视基准面），单击菜单栏的“插入”→“DXF/DWG”，弹出对话框后选择已经处理好的dwg格式的型线图文件，单击“完成”按钮即可。
导入的简化型线图如图1所示。
图中蓝色线条上方为各曲线的名称，如500WL表示500mm水线。
2.建立与上视基准面平行的基准面半宽水线图中的各条水线实际上是船舶在不同水线面处剖线的投影，也就是说半宽水线图上的各条水线应该处于不同的高度上，类似于等高线。
因此需要建立一些不同高度的基准面来放置这些线条。
根据水线图上的数字建立不同高度的基准面，如要建立500WL所在的基准面，先点击选中窗口左边模型树中的“上视基准面”，在菜单栏选择“插入”→“参考几何体”→“基准面”，设置距离为500mm，点击对号“”即可插入一个参考面，其他参考面采用相似方法建立。
solidworks零件模型怎么制作剖视图？
solidworks中想要制作零件剖视图，该怎么制作呢？下⾯我们就来看看详细的教程。
SolidWorks 2017 SP0 官⽅中⽂免费版(附破解⽂件)
类型：3D制作类
⼤⼩：11.9GB
语⾔：简体中⽂
时间：2017-02-27
查看详情
1、打开将要对其制作⼯程图的零件，如下图所⽰。
以⾃⼰制作的简单零件为例。
2、在⼯具栏最前端找到下图中红⾊箭头所指的图标并单击，出现如第⼆张图所⽰的对话框，选中图中箭头所⽰选项“制作⼯程图”，然后确定，进⼊⼯程图制作界⾯
3、在⼯作区最右侧找到视图调⾊板，下图中箭头所⽰，然后单击该选项
述，个⼈认为相⽐第⼀种⽅法要简单直观），之后出现效果如第⼆张图，在所出现的视图中选上视图然后拖动到⼯程图纸中形成上视图
5、在⼯具栏左上⾓找到视图布局选项，然后再选剖视图，如图中箭头所⽰
6、第⼀张图，选中⽔平分割线单击，然后移到零件正中⼼（本例为圆⼼）单击释放，会出现第⼆张图中选项，点击对勾，⽔平拖动到上视图右侧，形成剖视图如第三张图所⽰，其余竖直分割线、倾斜分割线、⾓度分割线同理。
接下来重点讲解⾃定义分割线
7、切换到草图选项，选点，在图中四个红⾊圆圈标⽰的圆⼼处画四个点
8、如下图箭头所⽰，⽤直线将上图红⾊圆圈所圈的四个圆的圆⼼连接起来，直线⼀定要超过零件，如下图所⽰
9、按住ctrl键将连接圆⼼的直线选中，此时线条变成蓝⾊，然后切换到剖视图选项，就可以按照⾃⼰定义的分割线将零件剖切。
以上就是零件制作剖视图的教程，很多时候都需要使⽤剖视图，喜欢的朋友可以继续关注。
solidworks在船舶曲面建模中的应用
SolidWorks在船舶曲面建模中有着广泛的应用。
以下是一些常见的应用场景：
1. 船体设计：船舶的外形和内部空间布局可以在SolidWorks
中进行建模设计。
通过创建曲面和体积，可以准确地表达船体的曲面和体积特征。
2. 船舶细节设计：船舶细节设计包括船舶的甲板、船舱、船桥、上下舷梯等部件的设计。
借助SolidWorks的建模和装配功能，可以快速设计和验证这些细节部件。
3. 船舶结构设计：船舶的结构设计包括船体的横向和纵向框架、船龙骨、船板等。
使用SolidWorks的建模和分析工具，可以
进行结构优化设计和强度分析。
4. 船舶系统设计：船舶的各种系统设计如船舶动力系统、电气系统、舾装系统等，都可以借助SolidWorks进行设计和集成。
通过建模和装配功能，可以有效地布置和验证系统组件。
5. 船舶性能分析：SolidWorks可以与流体力学软件（如CFD）对接，进行船舶的流动分析和性能预测。
通过模拟流体力学环境下船体的运动和阻力特性，可以优化船型和提高船舶的性能。
总的来说，SolidWorks在船舶曲面建模中具备强大的功能，可以帮助船舶设计师进行全面的设计和分析工作，从而提高设计效率和优化船舶性能。
SolidWorks中各种剖视图的创建(1)分析剖面视图是通过一条剖切线来分割父视图所生成的，属于派生视图。
剖面视图中的剖切面可以是直线剖切面，也可以是阶梯剖切线定义的等距面，剖切线还可以是曲线、圆弧等。
下面通过几个实例来说明如何创建各种剖视图。
学习目标掌握全剖、半剖、局部剖、阶梯剖等剖视图的创建方法。
实例1 创建全剖视图创建下图所示的全剖视图。
求解步骤1. 打开零件模型打开要剖视的零件模型。
2. 创建零件的俯视图(1) 单击主工具栏中的【新建文件】图标，在随后显示的【新建SolidWorks 文件】对话框中单击【工程图】图标，然后选择【实例1】中创建的【GBA3 图纸】文件，此时系统显示创建的A3 模板，双击打开工程图。
(2) 定义视图使之符合国标。
方法为：单击主菜单中的工具选项，系统弹出一个下拉菜单，如图6.26 所示，单击该菜单中的选项，系统显示一个【系统选项】对话框，如图6.27 所示。
单击对话框中的【文件属性】标签，然后单击该选项卡下的【出详图】选项，在【尺寸标注标准】处选择【GB】，如图6.28 所示。
再单击该选项卡下的【箭头】选项，定义箭头类型如图6.29 所示，设置完成后，单击【确定】按钮。
(3) 使用模型视图的方法创建零件的俯视图，创建方法如上例所述，生成后的视图如图6.30 所示。
S olidWorks中各种剖视图的创建(2)3. 创建零件的全剖主视图(1) 使用草绘工具在创建的俯视图中草绘一条剖切线表示剖面位置，该线通过两个圆的圆心，如图6.31 所示。
(2) 单击选取草绘的剖切线，然后在工程图工具栏中单击【选取剖面视图】图标，移动光标至俯视图上方合适位置，单击即可自动生成全剖的主视图，如图6.32 所示。
(3) 剖切符号的位置可以移动，但不能删除，移动的方法为：单击选取要移动的对象，按住鼠标左键移动光标至合适的位置，放开鼠标左键即可。
移动后的视图如图6.33 所示。
(4) 将工程图文件存盘并退出工程图工作模式。
1.全剖视图–全剖视图是SolidWorks工程图制作中最常见最简单的一种剖视图，直接点击工具栏上的剖切图标，在需要剖切的视图上画上剖切线，拉出剖视图后调整剖切方向即可。
注意利用系统的自动推理线对齐剖切线到直线的中点、圆的圆心等等，否则做出的剖视图可能会不准。
（自动推理线：下图所示动画中的虚线，当光标在目标附近游走时会自动出现，能捕捉并对齐到边线的端点、中点以及园的圆心等等。
)全剖视图的制作2.半剖视图–在出国标(GB)工程图的时候经常会遇到要出半剖视图，但是SolidWorks中没有制作半剖视图的工具（我用的是2010版，2012版的有没有不清楚，我估计也没有）。
在这种情况下我一般会在需要半剖的零件\装配体上新增一个配置，画个矩形草图将零件\装配体切掉四分之一，然后在工程图中调用此配置并在剖切面上手动加上剖面线。
半剖视图的制作3.旋转剖视图–同全剖视图一样，旋转剖有工具图标，制作方法也基本差不多。
同样需要注意的是调整好剖切方向以及利用好自动推理线。
如果拉出的剖视图角度不符合制图标准，可以将视图旋转到合适的位置，并且可以在剖视图上单击鼠标右键，将剖视图对齐到原视图。
对于多重旋转剖（有两个或两个以上的折弯）可以参考下面阶梯剖视图的做法。
旋转剖视图的制作4.阶梯剖视图–SolidWorks工具栏上没有阶梯剖的工具按钮，并且，同其它剖视图的制作方法不同的是，阶梯剖需要先用草图直线绘制工具在视图上画出阶梯状的剖切线，按“Esc”键退出直线绘制工具后再在按住“Ctrl”键的同时选择绘制的所有直线段，然后点击剖切工具按钮，调整好剖切方向后即可。
阶梯剖视图的制作5.局部剖视图–在工具栏上点击“断开的剖视图”按钮，系统自动跳出样条曲线绘制工具，在需要局部剖切的地方用此样条曲线工具绘制一闭合的曲线，在属性管理器中选择\键入剖切深度即可。
局部剖视图的制作6.装配体剖视图–SolidWorks装配体剖视图与零件的剖视图制作方法相似，如果在装配体中有的零部件/筋特征不需要剖切的话，可以单击属性管理器最下端的“更多属性”按钮，在弹出的“工程视图属性”窗口中，选中“剖面范围页面”下的“不包括的零部件/筋特征”窗口，然后直接用光标在视图中点击不需要剖切的零部件/筋特征，确认后退出。
solidworks 倾斜阶梯剖
**SolidWorks 倾斜阶梯剖简介**
SolidWorks 是一款强大的三维建模软件，其功能丰富，操作简便。
在其中，倾斜阶梯剖是一种实用的剖切类型，可以有效地展示零件的内部结构和工艺过程。
通过倾斜阶梯剖，用户可以直观地观察到零件在不同角度的截面形状，为设计优化和加工制造提供便利。
**创建倾斜阶梯剖的步骤**
在SolidWorks 中，创建倾斜阶梯剖主要分为以下几个步骤：
1.打开所需零件文件，定位到需要进行倾斜阶梯剖的部位。
2.在菜单栏中选择“插入”>“特征”>“剖切”，打开剖切对话框。
3.在剖切对话框中，选择“倾斜阶梯剖”选项，并设置剖切方向、剖切深度等参数。
4.确认设置后，点击“确定”生成倾斜阶梯剖。
5.调整视图，观察倾斜阶梯剖的效果，如需修改，可返回步骤2重新设置。
**倾斜阶梯剖在实际应用中的优势**
1.提高设计效率：通过倾斜阶梯剖，设计人员可以快速了解零件内部结构，缩短分析时间。
2.便于加工制造：倾斜阶梯剖展示了零件在不同角度的截面形状，有助于加工师傅准确判断工艺过程。
3.优化设计方案：通过观察倾斜阶梯剖，可以发现零件设计的不足之处，
为优化设计提供依据。
4.增强沟通与协作：倾斜阶梯剖直观易懂，有助于设计、加工、装配等环节之间的沟通与协作。
**总结**
SolidWorks 中的倾斜阶梯剖功能为零件设计提供了直观、实用的展示方式。
通过掌握创建倾斜阶梯剖的步骤，并在实际应用中灵活运用，可以提高设计效率、优化设计方案，促进沟通与协作。
