下载文档原格式

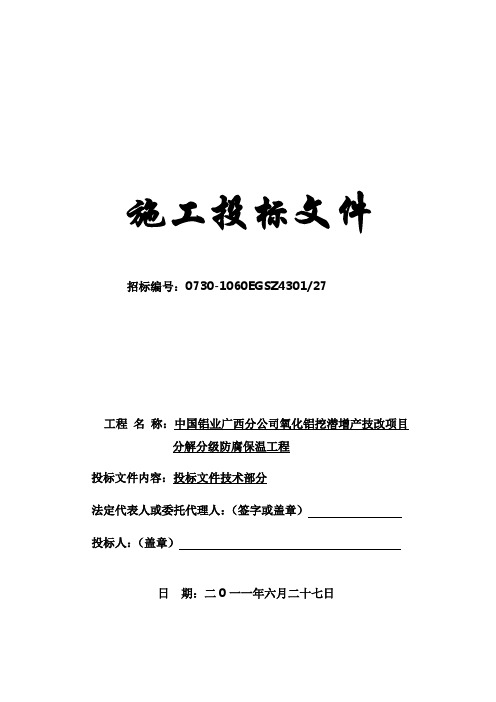

施工投标文件招标编号：0730-1060EGSZ4301/27工程名称：中国铝业广西分公司氧化铝挖潜增产技改项目分解分级防腐保温工程投标文件内容：投标文件技术部分法定代表人或委托代理人：（签字或盖章）投标人：（盖章）日期：二0一一年六月二十七日目录一. 施工组织设计1.工程概况2.编制依据3.施工准备4.施工方案二.施工进度计划及保证措施三.施工质量保证措施四.安全保证措施五.文明施工保证措施六.雨季施工保证措施七.施工平面布置八.主要施工工机具投入计划九.劳动力投入计划十.项目管理班子配备情况一.施工组织设计1.工程概况：本工程位于百色市平果县中铝广西分公司氧化铝厂内，由中铝国际工程有限责任公司设计的氧化铝挖潜增产技改项目分解分级土建专业钢结构蓝图上除一遍底漆外的防腐工程；分解分级工艺专业蓝图上工艺管道除一遍底漆外的防腐保温工程；非标设备分解槽蓝图上槽体外壁除底板外的防腐工程。
2.编制依据：HGJ229-91《工业设备、管道防腐蚀施工及验收规范》GBJ126-1989《工业设备及管道绝热工程施工及验收规范》GB50185-1993《工业设备及管道绝热工程质量检验评定标准》GB50252-94《工业安装工程检验评定统一标准》以及相关的招标文件3.施工准备（1）实行项目经理负责制，以人员精、层次少、调度灵的原则，建立高效的指挥控制系统和职能管理体系，实施工程质量、进度、安全、成本的有效控制。
对本项目的施工，我公司将组织管理水平高，专业施工人员，工机具齐全，技术全面的项目部进行施工。
确保质量、安全、文明施工。
（2）针对本工程的防腐保温项目，我公司组织的项目部将由一位经验丰富的项目经理主持工作，由工程师、技术员各一名组成技术部，由质检员、安全员各一名组成质量和安全部，由足够多的熟练涂装工、保温工、扳金工、架子工等来组成实力强大的施工班组。
（3）熟悉、会审施工图纸，领会设计意图及施工说明。
确认工程的工作内容、范围、部位、起止点。
钢构屋防水防腐施工方案1. 引言钢构屋是一种以钢材作为主要结构材料的建筑形式，因其具有轻质、节能、环保等特点，被广泛应用于工业厂房、仓库、商业建筑等领域。
在钢构屋的施工过程中，防水和防腐工作是非常重要的环节。
本文将深入探讨钢构屋防水防腐施工方案，包括材料选择、施工方法和注意事项等内容。
2. 材料选择2.1 防水材料2.1.1 弹性涂料弹性涂料是一种常用的防水材料，其具有良好的附着性和延展性。
在施工过程中，先将钢结构表面清洁干燥，然后涂刷一层底漆，再涂刷2-3层弹性涂料。
弹性涂料的优点是施工简便，成本较低，且耐久性较好。
2.1.2 沥青防水卷材沥青防水卷材是一种采用聚合物改良沥青为基料制成的防水材料。
其特点是耐候性好、层间粘结性强、抗老化性能高。
在施工过程中，将沥青防水卷材铺设在钢结构表面，并采用热熔焊接的方式将卷材的接缝处处理好。
沥青防水卷材适用于大面积的屋面和墙面防水施工。
2.2 防腐材料2.2.1 环氧涂料环氧涂料是一种常用的防腐材料，其具有良好的耐化学性能和附着性。
在施工过程中，先将钢结构进行除锈处理，然后涂刷一层环氧底漆，再涂刷2-3层环氧涂料。
环氧涂料的优点是施工方便，固化速度快，且防腐效果好。
2.2.2 热镀锌热镀锌是将钢结构浸入熔融的锌液中，使其表面形成一层锌涂层的防腐方法。
热镀锌具有耐腐蚀性好、附着力强的特点。
在施工过程中，将钢结构进行酸洗除锈处理，然后进行热镀锌处理。
热镀锌适用于外部暴露的钢构件的防腐施工。
3. 施工方法3.1 防水施工方法3.1.1 弹性涂料施工方法1.清洁表面：先将钢结构表面进行清洁，去除杂物和污垢。
2.底漆涂刷：涂刷一层防水底漆，提升涂层的附着力。
3.涂刷弹性涂料：根据涂料的厚度要求，涂刷2-3层弹性涂料，确保涂料的均匀覆盖。
3.1.2 沥青防水卷材施工方法1.清洁表面：先将钢结构表面进行清洁，去除杂物和污垢。
2.铺设卷材：将沥青防水卷材铺设在钢结构表面，严密贴合。

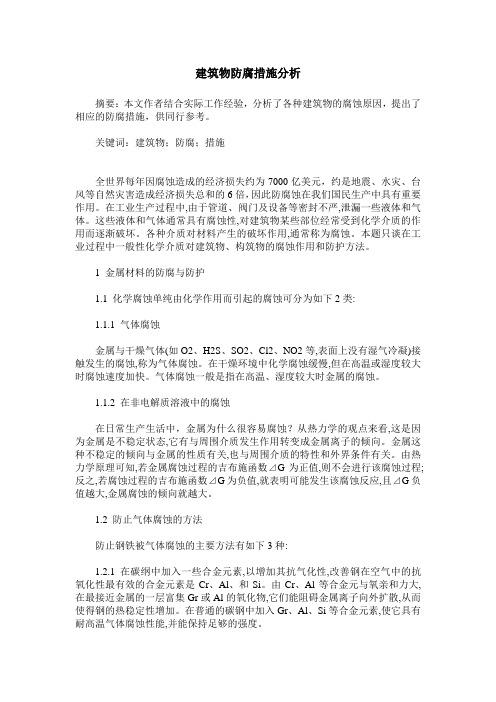

建筑物防腐措施分析摘要：本文作者结合实际工作经验，分析了各种建筑物的腐蚀原因，提出了相应的防腐措施，供同行参考。
关键词：建筑物；防腐；措施全世界每年因腐蚀造成的经济损失约为7000亿美元，约是地震、水灾、台风等自然灾害造成经济损失总和的6倍，因此防腐蚀在我们国民生产中具有重要作用。
在工业生产过程中,由于管道、阀门及设备等密封不严,泄漏一些液体和气体。
这些液体和气体通常具有腐蚀性,对建筑物某些部位经常受到化学介质的作用而逐渐破坏。
各种介质对材料产生的破坏作用,通常称为腐蚀。
本题只谈在工业过程中一般性化学介质对建筑物、构筑物的腐蚀作用和防护方法。
1 金属材料的防腐与防护1.1 化学腐蚀单纯由化学作用而引起的腐蚀可分为如下2类:1.1.1 气体腐蚀金属与干燥气体(如O2、H2S、SO2、Cl2、NO2等,表面上没有湿气冷凝)接触发生的腐蚀,称为气体腐蚀。
在干燥环境中化学腐蚀缓慢,但在高温或湿度较大时腐蚀速度加快。
气体腐蚀一般是指在高温、湿度较大时金属的腐蚀。
1.1.2 在非电解质溶液中的腐蚀在日常生产生活中，金属为什么很容易腐蚀？从热力学的观点来看,这是因为金属是不稳定状态,它有与周围介质发生作用转变成金属离子的倾向。
金属这种不稳定的倾向与金属的性质有关,也与周围介质的特性和外界条件有关。
由热力学原理可知,若金属腐蚀过程的吉布施函数⊿G为正值,则不会进行该腐蚀过程;反之,若腐蚀过程的吉布施函数⊿G为负值,就表明可能发生该腐蚀反应,且⊿G负值越大,金属腐蚀的倾向就越大。
1.2 防止气体腐蚀的方法防止钢铁被气体腐蚀的主要方法有如下3种:1.2.1 在碳纲中加入一些合金元素,以增加其抗气化性,改善钢在空气中的抗氧化性最有效的合金元素是Cr、Al、和Si。
由Cr、Al等合金元与氧亲和力大,在最接近金属的一层富集Gr或Al的氧化物,它们能阻碍金属离子向外扩散,从而使得钢的热稳定性增加。
在普通的碳钢中加入Gr、Al、Si等合金元素,使它具有耐高温气体腐蚀性能,并能保持足够的强度。
建筑物钢结构防腐蚀处理为了保护建筑物的钢结构免受腐蚀的侵害，延长其使用寿命和确保其结构安全稳固，必须进行有效的防腐蚀处理。
本文将介绍常见的钢结构防腐蚀处理方法，以及其操作步骤和注意事项。
一、防腐蚀方法1. 防腐涂料：防腐涂料是最常用的防腐蚀处理方法之一。
选择合适的防腐涂料，可以根据其具体使用环境和需求来确定。
对于室内钢结构，一般选择耐腐蚀性能好、涂层附着力强的防腐漆。
对于室外暴露的钢结构，应选择具有耐候性和抗紫外线能力的防腐涂料。
2. 电镀防护：电镀防护是一种通过电化学方法将防腐层附着在钢结构表面的处理方法。
在电解液中，通过工件表面和阳极的电极反应，使得金属离子还原在工件表面形成防腐层。
这种方法适用于对于一些精细部件和复杂形状的钢结构。
3. 热浸镀锌：热浸镀锌是通过将钢结构浸入熔化的锌液中，使锌附着在钢结构表面来进行防腐处理的方法。
锌具有良好的耐腐蚀性，可以形成均匀且致密的锌层，有效防止钢结构被腐蚀。
热浸镀锌适用于大部分地下结构和暴露在湿润环境中的钢结构。
二、操作步骤1. 表面准备：在进行防腐蚀处理之前，必须先对钢结构表面进行充分的准备。
这包括除锈和去除表面污垢。
可以使用钢丝刷、铲刀等工具将表面锈蚀层和油污等物质清除干净。
2. 防腐涂料施工：选择合适的防腐涂料，按照其使用说明进行搅拌和稀释。
然后使用刷子、辊子或者喷枪等工具将防腐涂料均匀地涂抹在钢结构表面上。
根据涂层的厚度和需求，可以进行多遍涂覆。
3. 电镀防护操作：首先，选择适当的电解液，并按照其说明进行配制。
然后，将要处理的钢结构作为阴极，与阳极一起浸入电解液中。
通过电流的导入，进行电化学反应，使金属离子在钢结构表面还原，形成防腐层。
4. 热浸镀锌操作：将钢结构逐个浸入预热到适当温度的熔化锌液中。
保持一定的时间，使锌涂层与钢结构表面发生反应并附着。
然后将钢结构从锌液中取出，并进行冷却和清洗。
三、注意事项1. 操作环境：防腐蚀处理应在干燥、通风良好的环境中进行。

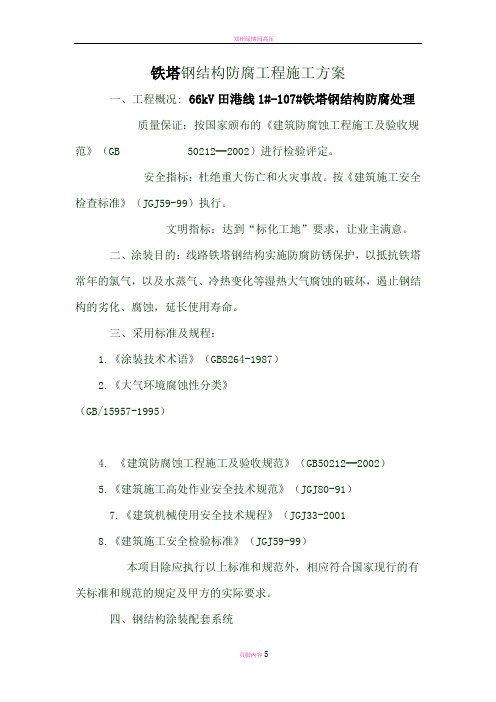

铁塔钢结构防腐工程施工方案一、工程概况: 66kV田港线1#-107#铁塔钢结构防腐处理质量保证：按国家颁布的《建筑防腐蚀工程施工及验收规范》（GB 50212━2002）进行检验评定。
安全指标：杜绝重大伤亡和火灾事故。
按《建筑施工安全检查标准》（JGJ59-99）执行。
文明指标：达到“标化工地”要求，让业主满意。
二、涂装目的：线路铁塔钢结构实施防腐防锈保护，以抵抗铁塔常年的氯气，以及水蒸气、冷热变化等湿热大气腐蚀的破坏，遏止钢结构的劣化、腐蚀，延长使用寿命。
三、采用标准及规程：1.《涂装技术术语》（GB8264-1987）2.《大气环境腐蚀性分类》（GB/15957-1995）4. 《建筑防腐蚀工程施工及验收规范》（GB50212━2002）5.《建筑施工高处作业安全技术规范》（JGJ80-91）7.《建筑机械使用安全技术规程》（JGJ33-20018.《建筑施工安全检验标准》（JGJ59-99）本项目除应执行以上标准和规范外，相应符合国家现行的有关标准和规范的规定及甲方的实际要求。
四、钢结构涂装配套系统（1）、钢结构涂层性能要求1、高耐水性、抗潮湿；2、耐化学腐蚀，耐氯离子腐蚀；3、涂层平整、具有一定的弹性和韧性，以避免应力开裂；4、具高耐候性及抗沾污性能；5、与原有涂层及后续防火涂层结合良好。
（2）、涂装材料的选[1]、底漆的选A．涂层体系对底漆的要求1、与原有的防腐漆附着良好2、与面涂层配套性良好3、良好的耐水性；B．底漆的采用：丙烯酸聚氨酯底漆。
作为丙烯酸聚氨酯树脂底漆,可用于一系列面漆下层,也可作为隔离涂层用在原有传统涂层上面,从而避免容易发生的溶剂型高性能面漆对原有涂层的“咬底”现象。
该漆也具有良好的耐盐雾性和耐水性。
[2]、面漆的选择A．对面漆的基本要求1、耐候、耐久、防腐2、高耐水性和高耐3、高硬度、高丰满度、良好的漆膜性能；4、高保光保色、5、与底漆及后续防火漆有良好的附着力。
****幕墙工程除锈防腐施工方案一、工程概况本工程为****幕墙工程，幕墙主要骨架、固定支座、连接件采用Q235B钢型材。
主龙骨120*60*5通钢，次龙骨80*80*5通钢，表面氟碳喷砂除锈处理，Sa2.5级，2*40um富锌底漆，2*40um环氧云铁中间层，2*40um喷涂氟碳面漆;后置埋件、角码、角钢等表面热镀锌处理，镀锌层厚度应大于50um;为确保本防腐工程质量，按期完成施工任务，根据我公司多年来的施工经验，结合实际情况，特编制以下方案。
二、编制依据1、由业主提供的****项目玻璃幕墙设计图纸。
2、《钢结构工程施工质量验收规范》（GB50205-2001）；3、《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-2000）；三、钢结构防腐施工工艺钢结构喷砂除锈达到Sa2.5 级→检查合格→(4 小时内)涂刷富锌底漆第一道→检查补涂→涂刷环氧富锌底漆第二道→检查补涂→质检验收。
3.1、表面处理钢结构在涂装之前进行表面处理。
经处理后的金属表面清洁度和表面粗糙度必须达到规范要求。
3.1.1、表面处理质量应达到涂装前钢材表面预处理规范的Sa2.5级标准。
被涂物表面无可见的油脂和污垢，没有附着沙尘、铁砂和金属氧化物，表面具有金属光泽。
3.1.2、空气相对湿度应低于70％，基体金属表面温度不低于-3℃。
3.1.3、在不利的气候下，应采取有效措施，如采暖、遮盖、场地固化等措施，以满足对工作环境的要求。
3.1.4、涂装前应将被涂表面的沙尘、铁砂等物清理干净。
经处理后的钢结构基层及时涂刷底漆，涂装后24 小时内避免雨淋、沙尘。
3.2、钢结构的防腐钢结构要达到长效防腐的效果，必须满足三项基本要求，即：做好表面处理、选择高性能材料、达到一定的涂层厚度。
因而对每道工序必须精心施工，认真检查。
3.2.1、施工环境温度以10-35℃为宜，当环境低于-15℃或相对湿度大于80% 时，要采取措施才能施工，否则不能施工3.2.2、环氧富锌涂料为双组份，施工前，应将A 组份与B 组份按配比进行混合、搅拌均匀，熟化30 分钟后即可使用，并在6 小时内用完。
防腐保温培训教材1.1防腐目的：为了增加金属腐蚀，添加金属运用寿命，分地上和地下二种防腐型式。
1.2.金属腐蚀与腐蚀分类1.2.1腐蚀的定义:金属与环境间的物理——化学的相互作用，形成金属功用的改动，招致金属、环境或由其构成的损坏。
1.2.2腐蚀的分类①按腐蚀环境分类分大气腐蚀、化学介质腐蚀、海水腐蚀、土壤腐蚀、细菌腐蚀、磨损腐蚀、应力腐蚀和接触腐蚀等。
②按腐蚀反响机理分类分化学腐蚀、电化学腐蚀和物理腐蚀等。
③按腐蚀破坏的特征分类片面腐蚀和局部腐蚀。
1.3.防腐执行规范1.3.1.«石油化工企业设备涂料防腐蚀设计与施工规范»SH3022-991.3.2.«工业设备、管道防腐蚀施工及验收规范»HGJ229-911.3.3.«涂装前钢材外表锈蚀等级及除锈等级»GB8923-881.4.防腐蚀涂料的选用1.4.1.按用途选:耐水、耐油、耐热、耐磨、耐酸碱。
1.4.3.按材质外表保温型式选1.5.有些金属外表不涂漆。
a.奥氏体不锈钢。
b.镀锌外表〔特殊时、设计要求刷油〕c.曾经加工外表〔螺栓头部〕d.涂塑料的外表e.名牌及其它标志板或标签2、防腐施工2.1.涂漆施工工序停点反省反省2.2防腐施工前必备条件1.〕设备、管子、管件的加工必需契合施工图及设计文件的要求，应停止片面反省验收。
2〕受压的管子、设备、管件必需按有关规则停止热处置的强度或气密反省，合格前方可停止防腐蚀工程施工，但为了增加空中作业，我们在空中对管道、钢结构集中防腐。
3〕在防腐蚀施工中，严禁停止施焊、气割，直接敲击。
4〕防腐前必需停止外表处置，如手动，动力喷砂除锈，如有焊接局部，要彻底肃清焊接飞溅物及焊药皮。
2.3外表处置1〕钢材外表原始锈蚀水平等级分A、B、C、D四个锈蚀等级A级片面地掩盖着氧化皮而简直没有铁锈的钢材外表B级已发作锈蚀，且局部氧化皮曾经剥落的钢材外表C级氧化皮已因锈蚀而剥落或许可以刮落且有大批点蚀的钢材外表。
建筑钢结构防腐技术要点探讨发布时间：2022-09-12T02:44:28.890Z 来源：《科学与技术》2022年5月9期作者：胡悦[导读] 钢结构是建筑施工中最为常见的结构形式之一，钢结构具有施工周期短、内部空间大等优点，可以很好的保障建筑物的安全性。
胡悦新长建设有限公司,河南新乡 453400摘要：钢结构是建筑施工中最为常见的结构形式之一，钢结构具有施工周期短、内部空间大等优点，可以很好的保障建筑物的安全性。
但是在钢结构长期使用的过程中，受多种因素影响容易造成钢结构的腐蚀，影响建筑结构的整体稳定性。
针对建筑钢结构的腐蚀问题，需要结合具体的腐蚀原因及腐蚀情况，选择适宜的防腐技术，减少钢结构腐蚀的现象，维护建筑工程结构整体的质量。
本文通过探讨建筑钢结构的防腐技术要点，为相关工作的开展提供参考。
关键词：建筑;钢结构;防腐;技术要点;在建筑行业快速发展的背景之下，钢结构作为一种应用广泛的结构形式，对其施工过程中及后期使用提出了更高的要求。
在建筑钢结构施工及后期的使用过程中，由于应力腐蚀、大气腐蚀等诸多原因，容易造成钢结构的腐蚀现象，对整个建筑物的安全产生巨大的影响，这就要求在建筑钢结构施工中必须要做好防腐处理，掌握建筑钢结构防腐技术要点，有效减少钢结构腐蚀的现象。
1 建筑钢结构的常见腐蚀类型1.1 大气腐蚀大气腐蚀是建筑钢结构最为常见的腐蚀类型之一，会对钢结构整体的稳定性和承载力产生极大的影响。
产生大气腐蚀的主要原因是由于钢结构长期暴露在户外环境当中，钢结构中的金属元素会与大气中的水、空气等发生反应，继而造成腐蚀的现象。
建筑钢结构中的大气腐蚀是一个长期持续的过程，会逐步侵入建筑钢结构内部，危害建筑结构的质量和安全。
1.2 应力腐蚀应力腐蚀是一种比较特殊的腐蚀现象，属于突发性的腐蚀，一般发生在建筑钢结构承受一定应力的情况下，应力腐蚀与钢结构的稳定性之间存在着较大的联系，由于建筑钢结构内部组织发生了突发的裂变继而引起了建筑钢结构的腐蚀现象。
土库曼斯坦建筑规范建筑物结构的防腐保护СНТ 2.03.11-99正式版土库曼斯坦内阁土建----施工监督国家委员会阿什哈巴德---2000年УДК 69*691:620.197土库曼斯坦КНД91.080СНТ 2.03.11-99 «建筑物结构的防腐保护»由土库曼斯坦内阁所属的建设----建筑监督国家委员会的地震科学研究院编制。
执行者-----技术科学副博士托夫马特Т.А.（项目领导者），技术科学副博士杜巴耶夫В.Г.，工程师卡斯罗夫斯卡娅ЕП.，工程师格里戈尔耶夫斯卡娅И.В.。
СНТ«建筑物结构的防腐保护»章节的补充文件“木制结构”由АНТ化工研究院（生物科学副博士阿马诺夫Э.А.）和АНТ动物学研究院（生物科学副博士阿克木拉А.）编制。
在СНТ«建筑物结构的防腐保护»中采用了土库曼斯坦共和国自然资源（合理）利用和环境保护部的相关材料。
批准准备由土库曼斯坦内阁所属的建设----建筑监督国家委员会的科学、设计工程、新技术和信息局来完成。
随着«建筑物结构的防腐保护»的CHT 2.03.01-99在土库曼斯坦境内的生效，建筑标准与条例СНиП 2.03.11-85«建筑物结构的防腐保护»当即失去效力。
本规范适用于在侵蚀介质（环境）作用下建、构筑物的建筑结构（混凝土结构、钢筋混凝土结构、钢结构、铝结构、木制结构、石制结构和石棉水泥制结构）的防腐设计。
本规范不适用于这类建筑结构的防腐保护设计，指腐蚀是由于放射性物质引起的，以及不适用于特殊混凝土（混凝土聚合物、酸性混凝土、耐热混凝土）制成的构体的防腐保护设计。
建、构筑物的改造设计应当结合考虑在新的使用条件下侵蚀介质（环境）的种类和侵蚀程度，对结构和保护涂层的腐蚀状态作出分析。
1．总则1．1应当根据侵蚀介质（环境）的种类采用建筑结构的防腐保护。
当在设计建筑结构时应当采用下列保护方式：结构（设计）方式，执行设计要求并采用针对该种侵蚀介质（环境）具有耐腐蚀特性的材料（一次保护）；工艺方式，在结构的表面上涂敷金属、氧化、着漆、金属喷镀漆和胶泥涂层，油膏、薄膜、覆面等其它材料（二次保护）；电化学方式：被动保护----借助于不同的绝缘保护材料和设计（结构）措施；主动保护----通过阴极化方式、结构电绝缘及其它方式实现；生物学方式----采用生物杀伤剂材料和涂层，以及借助于设计措施和技术手段实现。
1．2根据介质（环境）对建筑物结构的影响程度介质（环境）划分为非侵蚀性介质（环境）、弱侵蚀性介质（环境）、中等侵蚀性介质（环境）和强侵蚀性介质（环境）。
按照介质（环境）的活动特点划分为化学活性介质（环境）和生物活性介质（环境）。
按照物理状态，介质（环境）划分为气态、固态和液态介质（环境）。
1．3在工厂生产的建筑结构的表面保护应当在工厂条件下实施。
1．4为了降低介质（环境）对建筑结构的侵蚀作用级别在设计时必须考虑：制定企业的总平面图、立体----平面布置和设计方案，并要考虑风向图和地下水的水流方向；考虑带有最大密封可能性的工艺设备、通风装置、在侵蚀蒸汽、气体和尘埃最大析出部位考虑排气装置。
1．5在设计建筑结构时应当考虑到结构元件的截面形状，在此形状下可以避免或者减小侵蚀气体停滞可能性，以及在其表面上淤积液体和灰尘的可能性。
1．6在建筑结构的防腐设计时，这是指与生产和使用食品、动物的饲料，以及人员和动物居留场所相关的生产腐蚀，应当考虑到防护材料的卫生要求及消毒设施的可能侵蚀作用。
1．7与建、构筑物相关的防腐保护应当以专门章节形式（A3）开列。
1．8关于土库曼斯坦的侵蚀介质（环境）特性详见参考级附件1。
2．混凝土和钢筋混凝土结构一般要求2．1对用于侵蚀介质（环境）中的混凝土结构和钢筋混凝土结构设计时，其抗腐蚀性的混凝土及钢筋具有保护能力的混凝土方式得以保证，以及通过工艺方法降低混凝土的渗透性、对抗裂性级别作出规定要求、对裂纹计算扩展宽度、混凝土保护层厚度作出相应规定要求方式来保证上述结构的抗腐蚀性。
如果上述措施的成效不够则应考虑下列方式的结构表面保护：涂漆层；粘糊片式和薄膜式材料制成覆盖绝缘保护层；履面层、衬层或者采用陶瓷制品、矿渣硅微晶玻璃制品、玻璃制品、石板制品、天然石制品；采用水泥基、聚合胶粘基、液态玻璃基、沥青基抹灰刷浆面层；采用耐化学材料进行封严浸透；采用生物杀伤剂和电绝缘材料。
2．2钢筋混凝土结构的防腐措施应当结合考虑，所保护结构的种类和特点、其制造工艺、建造情况和使用条件，以及其使用期限进行设计（详见附件2和附件3）。
2．3对于混凝土和钢筋混凝土结构应当考虑采用标准定额渗透率的混凝土。
混凝土的渗透率具有下列几个直接指标：按防水性或者渗滤系数的混凝土牌号。
间接指标：混凝土的吸收性，水灰比Pm/P，它们是近似值和直接指标的补充。
混凝土的渗透率指标列在表1。
表1备注：１．渗滤系数和混凝土按防水性的牌号应当根据国家标准ГОСТ 12730,5-84进行测定；而混凝土的吸水性按照国家标准ГОСТ 12730,3-78进行测定。
2．列在表1中的吸水性指标和水灰比指标属于重型混凝土。
轻型混凝土的吸水性应当采用表1所列的数值乘上重型混凝土的平均密度与轻型混凝土平均密度的比例系数方式来进行测定。
轻型混凝土的水灰比应当采用表1中所列的数值乘上1,3进行测定。
3．在本规范以下文中混凝土的渗透率按防水性指标进行评定。
4．Pm/P----重型混凝土平均密度与真实密度之比。
介质（环境）的侵蚀作用级别2．4介质（环境）对混凝土和钢筋混凝土制成的结构的侵蚀作用级别如下所列：气态介质（环境）：见表2，附件1表4；固态介质（环境）：见表3；高于地下水位之上的土壤：见表4；液态无机介质（环境）：见表5、表6表7，附件1（表5和表6）；液态有机介质（环境）和生物活性介质（环境）：见表8和表8a。
介质（环境）对钢筋混凝土制成的结构的侵蚀作用级别如同对于钢筋混凝土结构采用表2和表3 。
2．5当在测定介质（环境）对位于保暖房间内的侵蚀作用级别时，湿度状态应当采用表1，建筑标准与条例СНиП 11-3-79**，而对于位于非保暖建筑物内、在露天及高于地下水水位之上的土壤中的结构----按照建筑标准与条例СНиП 11-3-79**，附件1。
2．6表5中所列的介质（环境）侵蚀作用级别评定按照符合国家标准ГОСТ 10178-85*和国家标准ГОСТ 22266-94要求的任意水泥之一上的混凝土比例给出。
2．7表5和表6中所列的介质（环境）侵蚀作用级别对于块式小配筋结构（厚度高于0,5米，配筋比小于0,5）的混凝土应当降低1个级别。
2．8表5、表6和表7中所列的介质（环境）侵蚀作用级别是针对具有液压头至0,1兆帕的构筑物。
备注：1．对于保暖建筑物结构在其表面上允许产生冷凝液，介质（环境）侵蚀作用级别如同对于房间（场所）湿润状态介质中的结构一样进行规定。
2．当在气态介质（环境）中具有一些侵蚀性气体时，侵蚀作用级别按最高侵蚀性气体进行确定。
3．对于至50摄氏度正温下的混凝土和钢筋混凝土介质侵蚀作用的评定如下所表列：表31．最常用溶解盐及其特性指标目录见参考级附件5。
作为与混凝土和钢筋混凝土有关的侵蚀性盐类应当考虑采用参考级附件5中所列的氯化物、硫酸盐、硝酸盐。
2．弱溶解性物质的出现不会对侵蚀性产生影响。
3．侵蚀作用级别应当同时与表5、表6、表7一起进行修正确认，并要考虑到产生溶液的侵蚀性。
4．含有氯化物的盐类应当属于强侵蚀性介质（环境）。
备注：1．按氯化物含量的侵蚀性指标只用于按照混凝土防水性牌号的钢筋混凝土结构的计算。
当同时含有硫酸盐时它们的数量通过氯化物的含量乘上0,25进行折算并对氯化物的含量求总和。
2．对于防水性牌号W4的混凝土侵蚀性指标按照硫酸盐的含量进行换算。
在评定混凝土防水牌号为W6的侵蚀作用级别时其指标应当乘以1,3，对于W8防水性牌号的混凝土应当乘以1,7。
表51．在评定位于弱渗透土壤且Kf系数小于0.1米/天的构筑物使用条件下的介质侵蚀作用级别时，上表的指标值应当乘以1.3。
2．按照水泥种类和水泥矿物组分的硫酸盐含量不应超过表4和表6中的规定范围。
3．水----介质（环境）的侵蚀作用级别的评定按0—50℃温度敬意范围给出。
*．在任意碳酸盐碱性值下介质对带有防水性W6及以上牌号的混凝土都不具有侵蚀性，以及在土壤渗滤系数Kf小于0.1米/天时也不具有侵蚀性。
**．按氢指标PH的介质（环境）侵蚀作用的评定不适用于高浓度有机酸溶液和二氧化碳。
***．当超出表5中所列的侵蚀性指标值时，按该指标的介质（环境）侵蚀作用级别不会上升。
表6１．在评定位于弱渗透土壤且Kf系数小于0.1米/天的构筑物使用条件下的介质（环境）侵蚀作用级别时上表的指标值应当乘以1.3。
＊．对于按防水性W6牌号的混凝土，在评价介质（环境）侵蚀作用级别时，上表的指标值应当乘以1,3，而对于按防水性W8牌号的混凝土指标值应当乘以1,7。
表71.周期性浸渍理解为包括液态介质（环境）的变化层位于区域和毛细吸入层的变化区域。
2.当在液态介质（环境）中间时含有硫酸盐和氯化物时硫酸盐的数量通过乘以0.25方式折算成氯化物的含量并对氯化物进行求总和。
3.遭受中侵蚀性和高侵蚀性海水侵蚀作用的结构的腐蚀稳定性应当由一次保护进行保证。
1.对用于存放石油和油品的储罐结构元件的侵蚀作用级别见第2.59条。
备注：硫化氢的浓度由设计单位根据污水的组分和富集层的结构特性进行计算。
对材料和结构的要求2．9带有侵蚀介质（环境）的建、构筑物的钢筋混凝土结构的混凝土应当采用按表5----表11防水性为W4及以上的混凝土。
对遭受液态介质（环境）（氯化物、硫酸盐、硝酸盐及其它盐类，当具有蒸发表面时）侵蚀作用的钢筋混凝土结构的混凝土以及对同时交替冷冻和解冻，应当提出耐寒方面的要求。
应当按照国家标准ГОСТ 10060.2-95执行耐寒试验。
2．10对于带有侵蚀性介质（环境）的建、构筑物的混凝土结构和钢筋混凝土结构必须考虑采用下列种类的水泥：波特兰（硅酸盐）水泥、带有矿物添加料的波特兰（硅酸盐）水泥、矿渣硅酸盐水泥，且它们都满足国家标准ГОСТ 10178-85*的要求；抗硫酸盐水泥，它满足国家标准ГОСТ 22266-94的要求；矾土水泥，符合全苏国家标准ГОСТ 969-91的要求。
自应力水泥（能力水泥）。
2．11．在气体介质和固体介质（见表２和表３）中，应使用符合全苏国家标准ГОСТ １０１７８－８５要求的水泥。
在含有硅酸盐成份的液体介质和固体介质中（见表３．表４和表６），应使用抗硫酸盐水泥、矿渣硅酸盐水泥和波特兰水泥。
在重碳酸盐碱度浸蚀性液体介质中（见表５），应使用有矿物添加剂的波特兰混合水泥、矿渣硅酸盐水泥或火山灰波特兰水泥。
