For personal use only in study and research;not for commercial use调试手册奥的斯电梯有限公司文件编号：OH-CONB863_SUR_ZH授权AUTH. CAL4804This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered～others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned～XOEC.目录1概述 .................................................................................................................... 错误！未定义书签。
2检修模式运行条件检查 .................................................................................... 错误！未定义书签。
3检修模式GECB上电检查............................................................................... 错误！未定义书签。
SANY03000电梯控制系统调试手册（下）第四章系统的调试与运行4.1通电前的检查电气安装完毕后.必须对电气部分进行检査。
检査时做注意以下几点.<1）应对照使用说明书和电气原理图，检査各部分的连接是否正确.（2）检査强电部分和弱电部分是否有关联.用指针式万用&欧姆档检査不同电压回路之间电阻、对地电阻应为8。
<3）请认真检査控制柜电源进线与电机连线是否正确.避免上电后烧毁変频器！！<4）检査旋转编码器与变频器的连线是否正确,布线是否合理.旋转编码器与曳引机轴连接的同心度.<5）检査控制柜売体、电动机売体、轿厢接地线、厅门接地絞是否可靠安全接地，确保人身安全。
（注意：柜売体与电动机売体要-点接地）<6）将电梯停放在中间平层位置.（7）将电锁开关打到ON位置。
4.2通电和检查4.2.1上电前进行如下确认（】）确认控制柜上所有空气开关均处于断开状态。
（2）确认控制柜开关处于“检修"位置，急停开关被按下。
（3）确认轿顶及轿厢的检修开关处于“正常"位置。
<4）确认底层呼梯盒终端电阻己接入。
（见225（3））（5）检査现场总进线电圧：三相线电压应为380±7%VAC.相间偏差应小于I5VAC。
每相与N线间的电压应为220±7%VAC.<6）确认进线规格及总开关容景符合设计要求。
<1）合上总电源开关，若相序继电器KXX有绿灯显示，则表示相位正确。
否则，应关闭总电源，调换任意两相进线相位。
重复上述检査。
4.2.2上电后检査（2）检査控制柜中的变压器BT各端了•电压•其值应在各端子间标注值±7%范围内，若超过范围，检查原因并改正错误。
（3）若上述检验正常，则进行如下步骤：合上QF3 端子J01-102之冋电压应为220±7%VAC合上QF2 端f B1I0-AII0之间电压应为I1O±7%VAC端f 01 （ + ） -02 （-）之间电压应% I1O±7%VDC开关电源各端J••电压如下：（4）将控制柜急停开关复位后，则接触器YJC、接触器KI应吸合，变频器得电丄作。

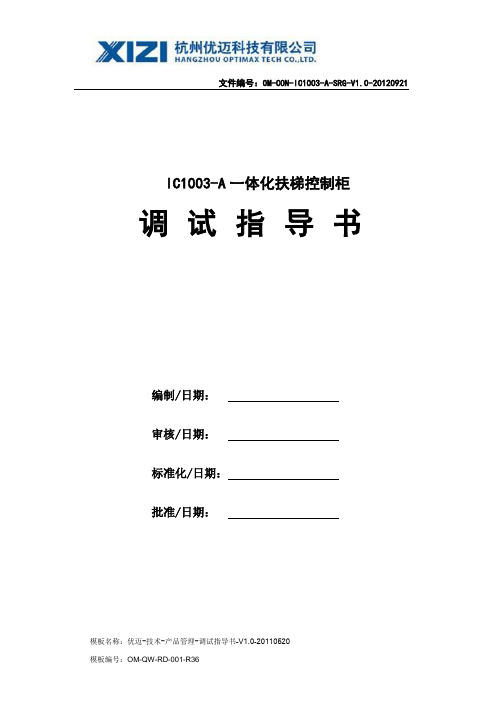

文件编号：OM-CON-IC1003-A-SRG-V1.0-20120921IC1003-A一体化扶梯控制柜调试指导书编制/日期：审核/日期：标准化/日期：批准/日期：表单名称：[调试指导书] 版本：V1.0表单全称：优迈-控制柜-IC1003-A新国标IECB扶梯控制柜-调试指导书- V1.0 -20120921编制日期：[2012-09-21]页码：第2 页共40 页更改记录表序号日期版本号修订人更改内容更改原因1 20120921 V1.0 李荣华新归档新归档表单名称：[调试指导书] 版本：V1.0表单全称：优迈-控制柜-IC1003-A新国标IECB扶梯控制柜-调试指导书- V1.0 -20120921编制日期：[2012-09-21]页码：第3 页共40 页目录1.概述 (4)2.调试人员资质 (5)3.运行条件检查 (6)4.调试工具使用说明 (9)5.参数校验 (10)6.自学习前的检修运行 (12)7.传感器安装调试 (12)8.运行调试 (15)9.整梯调试 (21)10.故障排除 (21)11.MSCB多功能安全控制板监控信息查看 (28)12.日常维保 (30)13.安全注意事项 (31)14.MSCB多功能安全控制板使用要求 (31)表单名称：[调试指导书] 版本：V1.0表单全称：优迈-控制柜-IC1003-A新国标IECB扶梯控制柜-调试指导书- V1.0 -20120921编制日期：[2012-09-21]页码：第4 页共40 页1. 概述IC1003-A一体化扶梯控制柜是优迈结合国际先进科学技术，将扶梯逻辑控制与变频驱动集成一体化设计的旁路变频扶梯控制柜。
Con9000A系列一体化驱动器集合了传统的PLC逻辑控制和通用变频器技术、集成了安全电路、NRD防逆转功能、相序检测、同步信号处理等功能，从而使IC1003-A一体化扶梯控制柜相比传统扶梯控制柜线束少、电器布局简洁、更方便调试和维护。
ALMCB3.1 无称重启动力矩补偿调整方法ALMCB3.1 增加了自动定位和更新的无称重启动力矩补偿技术，增加的参数如下：调试过程：参数初始化，将3-3-5 中RUN SOURCE 设为0，3－3－1－9中RUN enable设为0，按3－3－3 Pram will initial 回车后参数初始化成功，将上表参数输入。
1、输入相应参数，其中特别注意主机参数正确性；2、检修运行：将Encoder Dir设为0，UVW相一一对应，监控服务器3-1-1Output current,按住UIB，驱动进行自动定位，定位过程持续3-5秒，主机发出嗡嗡的电流声音，Output current值应该在0.2-2A之间。
定位过程结束后电机运行，若电机运行平稳，速度反馈正确，空载Output current应该在1A以下。
若电机出现抖动，出现current fdbk error故障，则需要更改UVW的任意两相，重新定位后若运行正常，观察运行方向，若与实际相反则更改旋转方向；向上运行时查看3-1-3 Now Position监控值增加说明系统正常。
3、井道自学习：将3-3-1-9Run Enable 设为0，进入3-3-4菜单，进入自学习状态，自学习过程和CL相同，学习完成后将3-3-1-9Run Enable 设为1，快车运行电梯，查看平层是否准确。
4、启动舒适感的调整：将电梯置CHC，DDO状态，快车运行电梯，观察曳引轮启动时有无抖动溜车，若能观察到抖动则说明参数匹配性不好，将系统惯量调整至45，Start Kp 调整至3500，Start Ki调整至150，启动电梯，观察启动情况，若启动不理想，继续增加Start Ki，每次增加20，最大不能超过300，观察情况，若依旧不理想则将Start Kp 调整至4500，Start Ki 设为200，启动电梯若不理想则每次增加Start Ki 20，观察情况，一般Start Kp在3000-5000，Start Ki在160-350内存在最佳关联点，启动会达到最好状态。
电梯调试说明书模板一、基准电压的调整1、测量MPU板上MUJ1点调节OCA使电压为5.0 ± 0.05 v2、测量BD（板上TESTUV 4点调节HUV使电压为8.0 ±0.05v3、测量BDC板上TESTOIB 5点调节OVBF使电压为8.0 ±0.05v二、慢车运转的调整1、人为使轿门开关GS闭合。
2、门机电阻箱内15A断开，25A短接。
（SDC上MIC22 及MIC34（FML）不要拔掉）3、F IO板上13号插件的1、2号线短接。
4、操纵箱的[ 灯]、[ 点检灯] 开关转换于[入] 状态。
5、轿内操纵箱的[平常转换于保守] ，即可以在轿箱内操作慢车运转的状态。
6、电梯检修向上、向下点动运行。
三、阶高测定1 、先用检修开至上、下限位两开关动作时，确认轿箱超出平层50mm以外2、检修下行直到下限位动作的位置，保守开关处于正常，点检灯处于专用。
3、资料检索器上操作M0DE1 SET,持续押住START键，直到电梯开始上行运转为止。
4、到达最上层后，确认50B断开。
此时将MPIU勺DIPSW1 转换为ON再等到50B灯亮之后，将DIPSW1转换OFF。
5、阶高测定完后，按MODE RESET复位。
6、最后做一次故障清除。
四、启动舒适感的调整1、60m/min 15人乘以下使用WD0%勺启动补偿调整方法a：先将轿厢下设有20%和110%的微动开关调整精确。
b :载重20%以下，再拨DIP SW1 ON用资料检索器输入MODE33 SET调整启动时的飞出、反转状态。
飞出61B0、61B1调大'向上运转补偿调整.反转61B0、61B1调小」「飞出61B2、61B3调小、向下运转补偿调整反转61B2、61B3调大例: 20%^下下行启动反转补偿调整MODE 33 SET61B2 SETDIP SW切ON**SET（**为修改之值）61B3 SET**SET（**为修改之值）DIP SW1 切OFFMODE RESET注：后面的调整跟范例一样，只是地址码有变化c：20%^上上、下行启动补偿调整：载重20%以上, 再将DIP SW1拨ON用资料检索器输入MODE33 SET调整启动时的飞出、反转状态。
西奥DO3000Easy-con门机简单调试奥的斯DO3000Easy-con-TJarless-Con门机调试全系列奥的斯及西奥系列服务器查看故障及清除故障西奥SMART同步机轿厢意外移动测试/抱闸力矩测试说明西奥调试服务器及系统菜单说明培训（上）西奥调试服务器及系统菜单说明培训（中）西奥调试服务器及系统菜单说明培训（下）西奥系列新增UCMP功能故障排查及解决方法西奥SMART井道自学习方法西奥系列功能参数设置(上)西奥系列常见驱动故障及排除方法(上)西奥系列常见驱动故障及排除方法(中)西奥系列常见驱动故障及排除方法(下)西奥系列查看主板故障及驱动故障清除及常见闪烁的信息西奥系列RS32板轿厢通讯板I/O地址设置外呼板I/O地址设置I/O地址取反设置西奥SMART主板端子介绍服务器菜单培训(上)西奥SMART板服务器介绍常用的状态输入输出信号(中)西奥SMART板小键盘介绍说明抱闸力矩检测测试方法西奥系列ALMCB板HAMCB板井道自学习方法步骤西奥SMART板小键盘使用说明菜单西奥系列IO地址设置服务使用介绍西奥系列ALMCB和HAMCB板介绍西奥系列主板数码管显示AL030操作模式说明西奥系列主板数码管显示ER333驱动故障码表西奥SMART主板数码管显示Err63驱动故障码表杭州西奥SMART优耐得UCMP测试方法和故障码西子奥的斯AMCB2板说明及井道自己学习方法一、门机介绍1.RS14板：接收从主板发来的开关门信号，发送给门机。
2.P1接口：门机开关门到位信号输出，发送给轿厢内通讯版（RS32板）拨码：无服务器情况下，用于门机的调试（详见门机说明）。
二、用服务调试门机调试步骤1.M3311，Run comd source更改为02.手动开门到门宽一半位置，输入M332,进行门电机角度识别。
3.输入M334，进行门宽自学习，门机会先关门到位后，在开门到位，最后再关门到位，门机学习结束，如方向不正确可以更改拨码开关1 的位置。
文件编号：OM-CON-IC1003-A-SRG-V1.0-20120921IC1003-A一体化扶梯控制柜调试指导书编制/日期：审核/日期：标准化/日期：批准/日期：目录1.概述 (4)2.调试人员资质 (5)3.运行条件检查 (6)4.调试工具使用说明 (9)5.参数校验 (10)6.自学习前的检修运行 (12)7.传感器安装调试 (12)8.运行调试 (15)9.整梯调试 (21)10.故障排除 (21)11.MSCB多功能安全控制板监控信息查看 (28)12.IECB逻辑板监控信息查看 (30)13.日常维保 (36)14.安全注意事项 (37)15.MSCB多功能安全控制板使用要求 (37)1. 概述IC1003-A一体化扶梯控制柜是优迈结合国际先进科学技术，将扶梯逻辑控制与变频驱动集成一体化设计的旁路变频扶梯控制柜。
Con9000A系列一体化驱动器集合了传统的PLC逻辑控制和通用变频器技术、集成了安全电路、NRD防逆转功能、相序检测、同步信号处理等功能，从而使IC1003-A一体化扶梯控制柜相比传统扶梯控制柜线束少、电器布局简洁、更方便调试和维护。
整个控制柜由上机房控制柜和下机房接线盒两部分组成，见图1和图2。
上机房控制柜是整个扶梯的控制系统，下机房接线盒将扶梯下头部所有信号线通过上下机房连接电缆连接到上机房控制柜。
图1. 上机房控制柜外观图图2. 下接线盒外观图1.1 功能框图IC1003-A一体化扶梯控制柜功能框图见图3。
图 3.IC1003-A一体化扶梯控制柜功能框2. 调试人员资质1.必须具有电梯作业，电气安装维修项目资格的《中华人民共和国特种设备作业人员证》。
2.必须接受过扶梯专业调试指导培训，熟悉扶梯的机械和电气结构。
3.必须接受过MSCB板调试指导培训。
3. 运行条件检查动慢车之前，确保所有的机械部件都已经调试完成。
3.1 检查控制柜打开控制柜的门检查连接处是否有松动和元件是否有损坏，核对随机文件是否正确，保管好随机资料，更换损坏的部件，紧固控制柜中松动的连接处。
特别注意电源线、动力线和插件板插头的连接。
3.2 接线检查按接线图检查上控制柜动力线、插件板上的插件、钥匙开关盒线是否接好；检查下接线盒插件板上的插件、连接电缆的接线、安全开关的接线，检查每个设备的接地线是否可靠接地。
如果是中间分段的扶梯检查上下机房连接电缆中间分段盒接线是否接好。
3.3 绝缘检查脱开接地线和HL 的连接，拔出IECB 逻辑板和MSCB 板上的所有插件，把所有传感器信号和钥匙开关盒信号线、交通流量灯的相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量HL 、电源线、电机动力线、安全回路、控制回路、抱闸线圈、插座照明两端与地线之间的绝缘电阻值，确保绝缘电阻值在规定值之内，各个电路的电阻参考值见表1，测量正确、完毕后重新接上接地线和IECB 逻辑板和MSCB 板上的插件。
注意:在测试绝缘电阻时，务必将电子板上的插头取下，否则有可能损坏电子板。
3.4 短路检查将控制柜内的FA1、FA2、FA3空气开关推上，使用万用表测量三相L1、L2、L3两两之间是否短路,每相与地线PE 之间是否短路,每相与零线N 之间是否短路；确保进入控制柜的零线N 与地线PE 之间不共地；表1.各电路绝缘电阻参考值用万用表测量三相U1、V1、W1两两之间是否短路；每相与地线PE之间是否短路；每相与零线N之间是否短路；用万用表测量三相U2、V2、W2两两之间是否短路；每相与地线PE之间是否短路；每相与零线N之间是否短路；用万用表测量开关电源SWP接线端子L与N之间，L与地线PE之间是否短路。
接线端子DC24V+与DC0V之间是否短路，接线端子DC24V与L或N之间是否短路，接线端子DC0V 与L或N之间是否短路。
用万用表测量空气开关FA3-2与N之间是否短路。
3.5检查输入电压用万用表测量主电源开关盒内主电源开关Q1的上端U01、U02、U03之间是否为AC380V ±10%，测量照明空开 Q10的上端Q10-1与零线之间是否为AC220V±10%，测量电压正确后推上述主电源开关Q1和照明空开Q10，查看一体化驱动器上电源指示灯是否常亮或是否有异常，如果不是常亮或有异常请立即关断主电源开关Q1和照明空开Q10并检查主动力线进线L1、L2、L3与一体化驱动器三相输入电压R、S、T之间是否正确。
注意L1对应的为驱动器的S，L2对应的为驱动器的R，L3对应的为驱动器的T。
图4为驱动器电源指示灯。
图4.驱动器电源指示灯图上述电压测量正确后，测量控制柜内空气开关FA3的FA3-1端与零线的电压是否为AC220V，如果不是AC220V请检查接线。
如果正确推上空气开关FA3后观察开关电源SWP色电源指示灯是否点亮或有无异常，如果没有点亮或有异常请立即关断空气开关FA3并检查开关电源SWP的L和N之间的AC220V输入电源。
如果绿色灯点亮，用万用表测量熔断器FA4的FA4-1端与SWP的DC0V端子之间电压是否为DC24V，FA5-1与SWP的DC0V端子之间电压是否为DC24V，如果不是请检查接线和开关电源SWP。
如果为DC24V推上FA5，观察IC1003-A 逻辑板和MSCB安全板的状态，如果出现异常请立即关掉空气开关Q1、FA2、FA3。
检查IC1003-A逻辑板上P11-1与P11-2之间电源是否为DC24V±10%，P11-3与P11-4之间电源是否为DC24V±10%，MSCB安全板上P1-1与P1-2之间电源是否为DC24V±10%。
逻辑板的上电正常状态显示如下表2表2. IECB逻辑板上电正常状态MSCB多功能安全控制板的上电正常显示如下表3表3. MSCB多功能安全控制板上电正常3.6检查电源输出输入电压确认正确后，确保主机电源线接入控制柜，控制柜不上电，测量U1与U2是否导通、V1与V2是否导通、W1与W2是否导通，如果不通，请检查主机电源线接线是否正确。
主机电源线接入正确后，使控制柜上电，测量MSCB多功能安全控制板上的P2-1、P2-8、P2-10、P2-12、P2-14、P2-16与P2-19之间的电压是否为DC24V±10%，如果不是，请检查接线是否正确。
控制柜上电后测量上下机房照明插座的电压是否AC220±10%，如果不是，请检查接线是否正确。
4. 调试工具使用说明4.1服务器外观及案件示意图服务器是一个小型终端设备，扶梯调试、状态监控、信号检测都可以通过服务器来实现。
服务器所有的参数设置及监控状态，下图是服务器实物图及按键介绍：图5.操作器按键说明4.2按键使用说明用服务器相应的数字（0-9）键可以进入对应的菜单；如果需要往前翻页可以按“GO ON”，如果需要往后翻页可以按“GO BACK”；如果需要进入某一项功能或对参数进行确认按“ENTER”如果需要更正某一输入错误的数值，请按“CLEAR”键清除。
例如：上图6界面下按数字键1可进入IECB逻辑控制菜单；按数字键2可进入MSCB 多功能安全控制板控制菜单。
5. 参数校验确保控制柜接线正确后，使控制柜上电，控制柜上电时系统会自检5S，自检过程中钥匙开关显示“INI”，逻辑板显示“00”，扶梯无法启动，自检完成后，系统恢复正常工作。
IC1003-A需要确认的参数有逻辑板参数、驱动器参数和MSCB多功能安全控制板参数。
M1-3-1里逻辑参数设置见表4：表4. M1-3-1参数表说明：只有当CONTYP设为0时，DIStyp参数才有效。
M1-3-2驱动器参数：参数MAXFRE为变频器输出最高频率，此参数设置必须大于等于50.3HZ，设置不能太大，建议设置为50.3~51HZ之间。
参数LOFRE为低速时变频器输出频率，此参数为扶梯低速时运行频率，一般设置不要低于15HZ，低于15HZ防逆转功能有可能会误动作保护导致扶梯停止运行。
参数HIFRE为高速时变频器输出频率，此参数一般设置为50.3HZ,否则在旁路变频模式不会输出同步信号，报同步器故障。
参数RATVOL为额定电压参数，请根据主机铭牌设置。
参数RATCUR为额定电流参数，请根据主机铭牌设置。
如果M1-3-2里的参数设置错误且找不到原始参数时可对M-3-2里的参数进行初始化。
将M1-3-2用GOON键翻到最后一个参数INIT，然后按蓝,再1键，再按蓝键，再按2键，系统进行初始化操作，初始化成功后返回主菜单界面,参数恢复出厂默认值，按任意键返回初始界面。
M1-3-2参数详见表5。
表5. M1-3-2参数表M2-1-2-1里的MSCB 多功能安全控制板参数设置详见表6： 6. 自学习前的检修运行从我司出厂的扶梯控制柜，是没有经过自学习的，上电后钥匙开关盒显示NAV ，IECB 逻辑板显示17，这种状态，扶梯无法正常检修运行和用钥匙启动。
短接MSCB 上的P2-1、P2-2后才可开检修运行，此时钥匙开关显示L/1L （工频状态显示L ，变频状态显示1L ），IECB 逻辑板显示00。
提示：自学习前的检修运行,由于MSCB 多功能安全控制板不检测以下故障：OS （超速）、NRD （非操纵逆转）、MSD （梯级丢失检测）、HRS （扶手带速度偏移检测）、工作制动器动作反馈、前沿板打开，只允许用于工厂装配扶梯时使用。
7.传感器安装调试7.1主驱动轮速度传感器调试扶梯在调试前必须确认两个主驱动轮速度传感器与主驱动轮齿距离在2mm-3mm ，两个主驱动轮速度传感器之间的中心距应保证在40±1mm 。
使主驱动轮旋转时速度传感能感应产生速度脉冲，同时传感器探头又不会被主驱动轮撞坏，在实际安装过程中需保证传感器表面没有油污以免影响传感器的检测精度。
主驱动传感器安装示意图见图5：表6（续）. M2-1-2-1参数表 表5（续）. M1-3-2参数表图5.主驱动传感器安装尺寸安装好主驱动传感器后，在自学习前的检修运行中，通过M2-1-1-5菜单（M2-1-1-5菜单的详细参数，详见附录）界面可以监控两路主驱动传感器的脉冲，正常0.5m/s 和0.65m/S 速度的梯子，反馈速度脉冲为14~25HZ 之间，AB 相正常的相位角为70°~110°之间，如果速度脉冲和AB 相的相位角不在范围内，请调整传感器安装位置，理论要求参考图6。
速度为0.5m/s 的扶梯运行时，服务器监控界面中的主驱动值如下显示，服务器使用说明详见3.1章节：SPD1（主驱动测速传感器1）与SPD2（主驱动测速传感器2）的实际显示值会根据整梯参数的不同而变化。
7.2梯级丢失传感器安装调试梯级检测传感器主要安装于扶梯上头部和下头部拐弯位置,传感器探头与梯级之间必须保持合适距离以保证在运行既能检测到梯级又不被梯级撞坏,不锈钢梯级一般保持距离为4~6mm ，铝合金梯级一般保持距离为3~5mm ，在实际安装过程中需保证传感器表面没有油污以免影响传感器的检测精度。
