排水器一、定义排水器是在煤气管网中连续不断地排出冷凝水、积水和污秽物质，以保证管道畅通的一种附属安全装置。
二、结构和原理1、结构排水器按压力可分低压（H＜1000mmH2O）、高压（H=1000--3000 mmH2O）两种；按原理可分手动和自动（用于地下管道）两种。
排水器内的水封可采取单式水封和复式水封两种。
煤气排水器的水封有效高度或有效压头H＜1000mmH2O的，可采用单式的单室水封；水封有效高度H＞1000mmH2O，可采用复式的双室或多室水封。
下图为复式的双室排水器（韶钢在用）示意图：1、引流管2、第一室3、排污口4、进水管5、第二室6、溢流管7、隔板2、原理（复式的双室排水器）当煤气压力P突破第一室水封后，在第一室水面上空间形成P1压力，如压力不足以突破第二室水封高度，则形成以下压力平衡：第一室P=H＋P1第二室P1=（H－h）＋P2其中：P2= P0，P0为大气压。
则管网煤气相对压力P=2H－h即：P＜2H从以上可以推断：如果管网煤气压力P波动，排水器内水源长时间外溢后且得不到及时补偿，造成排水器水位下降，水位H不足；或管网煤气压力P超高，水封被突破，皆会造成煤气外逸。
三、用途1、收集煤气管网中的冷凝水、积水和污物，保证输气管网设备设施正常运行。
2、防止煤气泄漏，预防煤气中毒、火灾和爆炸事故的发生。
四、注意事项1、加强对排水器的运行管理，严格遵守《工业企业煤气安全规程》中有关排水器的安全规定。
2、加强对排水器的维护保养，及时清理排水器内杂物；做好排水器的除锈防腐工作，确保排水器外表和内部构件完好无损，防止桶体、隔板等构件腐蚀穿孔，造成排水器因水位降低，影响排水器的水封效果。
3、加强对排水器的日常监控，确保排水器水位符合要求，防止排水器因进水管阀门关闭（或进水补偿量不足）导致水位降低，造成排水器水封失常。
4、加强对排水器溢流管的管理，每天检查溢流管的外排滴水情况，以便监护排水器是否运行正常。

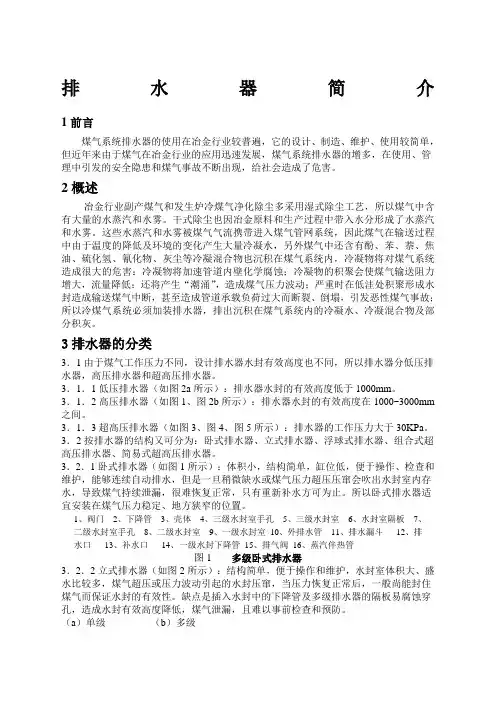

排水器简介1前言煤气系统排水器的使用在冶金行业较普遍，它的设计、制造、维护、使用较简单，但近年来由于煤气在冶金行业的应用迅速发展，煤气系统排水器的增多，在使用、管理中引发的安全隐患和煤气事故不断出现，给社会造成了危害。
2概述冶金行业副产煤气和发生炉冷煤气净化除尘多采用湿式除尘工艺，所以煤气中含有大量的水蒸汽和水雾。
干式除尘也因冶金原料和生产过程中带入水分形成了水蒸汽和水雾。
这些水蒸汽和水雾被煤气气流携带进入煤气管网系统，因此煤气在输送过程中由于温度的降低及环境的变化产生大量冷凝水，另外煤气中还含有酚、苯、萘、焦油、硫化氢、氰化物、灰尘等冷凝混合物也沉积在煤气系统内，冷凝物将对煤气系统造成很大的危害：冷凝物将加速管道内壁化学腐蚀；冷凝物的积聚会使煤气输送阻力增大，流量降低；还将产生“潮涌”，造成煤气压力波动；严重时在低洼处积聚形成水封造成输送煤气中断，甚至造成管道承载负荷过大而断裂、倒塌，引发恶性煤气事故；所以冷煤气系统必须加装排水器，排出沉积在煤气系统内的冷凝水、冷凝混合物及部分积灰。
3排水器的分类3．1由于煤气工作压力不同，设计排水器水封有效高度也不同，所以排水器分低压排水器，高压排水器和超高压排水器。
3．1．1低压排水器（如图2a所示）：排水器水封的有效高度低于1000mm。
3．1．2高压排水器（如图1、图2b所示）：排水器水封的有效高度在1000~3000mm 之间。
3．1．3超高压排水器（如图3、图4、图5所示）：排水器的工作压力大于30KPa。
3．2按排水器的结构又可分为：卧式排水器、立式排水器、浮球式排水器、组合式超高压排水器、简易式超高压排水器。
3．2．1卧式排水器（如图1所示）：体积小，结构简单，缸位低，便于操作、检查和维护，能够连续自动排水，但是一旦稍微缺水或煤气压力超压压窜会吹出水封室内存水，导致煤气持续泄漏，很难恢复正常，只有重新补水方可为止。
所以卧式排水器适宜安装在煤气压力稳定、地方狭窄的位置。
负压煤气排水器使用说明书本负压煤气排水器适用于中、低压煤气加压后的煤气管道，计算压力低于15000-35000Pa的各种煤气管道。
负压煤气排水器不设固定给水管，采用在观察处定期检查给水的办法，靠前次开工灌水时，需打开顶盖上的DNlin。
插入敞开室的DNlin蒸汽管，视南北方地区的气体条件决定是否需要接上外部蒸汽管，南方地区不接蒸汽管时需用管帽盖上。
其工作原理，当煤气压力P（P为表压）突破第一室水封后，在第一室水面上空间聚集形成P1压力，如P1压力不足以突破第二室水封高度，则形成以下压力平衡：第一室P=H+P1①第二室P1=H-h②将②带入①则有P=2H-h，2H-h即是我们所谓的有效水封高度。
煤气排水器发生煤气泄漏主要有有以下几种原因：煤气压力过高超过排水器有效水封高度。
给水管出现故障，给水不正常，有效水封高度不能保证。
排水器筒体中间隔板腐蚀穿孔，排水器高压室和低压室联通。
煤气排水器发生煤气泄漏，如没有及时处理将会引起煤气着火、爆炸、中毒等恶性严重事故，防泄漏型煤气排水器通过防泄漏装置可有效地遏止煤气外泄，防止煤气着火、爆炸、中毒等事故的发生。
防泄漏型煤气排水器主要由煤气排水器本体和煤气排水器防泄漏装置组合而成，自动排水器的运行和维护（1）煤气排水器的投运a、投运前必须检验有效水封高度是否满足设计要求。
b、投运前必须确定排水器高压室、低压室水位高度。
（2）煤气排水器的点检维护a、凡使用煤气排水器的单位必须建立煤气排水器点检台帐，做好点检记录。
b、煤气排水器点检明确责任人，2天/次。
c、煤气排水器点检人员必须佩戴CO检测仪，至少两人作业。
d、定期对煤气排水器进行清理，关闭下闸阀，用水对排水器内部进行冲洗。
（3）煤气排水器的点检步骤及常见问题的处理：a、观察溢流口是否有溢流水流出，给水是否正常。
若无溢流水或无给水，查看给水管是否存在问题，应及时处理。
（防泄漏型排水器因排水为间歇式，不需长期补水，故点检时不做此要求。
防泄漏煤气排水器
产品说明:
目前市场销售的防泄漏煤气排水器，都是在煤气泄漏了，在排水器终端进行防泄漏，效果差。
我公司生产的防泄漏煤气排水器，是在排水器内部封堵，因过压和缺水造成的煤气泄漏。
利用煤气负压进行自动封堵，安全，可靠。
例：汽车轮胎漏了，目前市场的排水器是从外部封堵，而我们的排水器是从内部负压封堵。
产品功能：
在设计压力下，利用水封的高度封住煤气，排出冷凝水，当煤气系统过压和夏天缺水时，防泄漏装置在水位下降200mm时，防泄漏装置自动关闭，阻断煤气泄漏，同时报警升起，警示巡查人员及时维修处理。
DFS-型防泄漏排水器参数
技术参数：
1、水封高度1500mm、2000mm、3000mm、3500mm、4000mm
2、煤气压（10kpa、15kpa、20kpa、30kpa、35kpa、40kpa）
3、保温方式：电保温、蒸汽伴热、免伴热
4、进水阀Q41F-1.8-DN80~100
5、防爆自控温电热带DXW-P-25-380，防爆等级EXBT4
6、排水管简体用镀锌板封住电热带和保温岩棉花。
汽水分离器操作说明启动前：1．将三阀组三个开关全开。
2．将截止阀打开。
3．将液位计两路入口阀门打开.4．将分离器所在的换热器冷水回路阀门打开。
5．将排污管线主阀全开.6．将冷凝罐一次阀打开。
将冷凝罐到差压变送器之间的针阀打开.运行时：将三阀组中间开关关闭,计量系统进入运行状态。
注意事项：1．设备运行初期由于干度不够,可能会导致淹罐,这时将电动阀打到手动，通过控制调节阀的开度来降低液位，注意观察排污水温度，不要超过100℃，以免损伤仪表。
当液位降到设定值时，将电动阀控制打到DCS，可进行自动控制。
如果液位差压变送器显示不准确或者无显示检查平衡阀两侧是否打开中间是否关闭，将阀后螺丝打开，看是否有空气放出，如果问题依旧请与厂家联系。
、2．取样管线上的一次阀微开，以达到减压的目的，避免取样出口针阀损坏.控制说明：1、本系统控制分为三个部分:调节器、触摸屏。
2、控制主要是针对排污管线上的电动调节阀进行控制，通过控制调节阀的开度，实现分离器液位的控制，液位高则增大调节阀的开度，低则减小调节阀的开度。
3、调节阀的控制分为 ( DCS 仪表 ) 控制。
DCS控制在触摸屏汽水分离器操作画上 ( PID 手动）控制,仪表控制在盘的面上调节器控制.控制参数：P : 2(定值不变)；I : 20（定值不变）；D ： 15(定值不变）；SV : 500（液位高度设定值)；精度 :2%（定值不变）；SP : 0-30 （调节阀手动输出）；SDC31手动控制：1．设定值：按“sp”键,按上下键设定数值，再按ENT键确定.2．手动输出控制：按“mode”键一次，按上下键到“OUT”界面,按ENT键进入设定状态，按上下键设定数值，再按ENT键确定。
3．自动控制输出：按“mode”键一次，按上下键到“AUTO”界面，再按ENT键确认。
排水调节阀操作说明：1．就地控制:把S1键拨到“LOCAL"位置，用S2键控制阀的开度。
煤气排水器的使用和维护一、煤气排水器的使用方法：1.避免漏气：使用煤气排水器之前，首先要确保煤气管线是否完好无损，并且没有漏气现象。
可以通过涂抹肥皂水在管线连接处，如果出现泡沫，则说明存在漏气情况，需要及时修理。
2.安装位置选择：煤气排水器通常要求安装在离燃气设备或火源较远的地方，以防止火灾。
同时要选择通风良好的位置，以便排除有害燃气和异味。
3.排放方式：煤气排水器通常有直排和弯管排两种方式。
根据实际情况选择不同的排放方式，确保煤气能够顺利排出室外，避免任何堵塞。
4.使用注意事项：在使用过程中要避免将杂物或任何异物掉落到煤气排水器内部，以免造成堵塞。
同时，尽量避免将过热的物品放置在煤气排水器附近，以防止其变形或损坏。
二、煤气排水器的维护方法：1.定期清洁：经常清洁煤气排水器是保持其正常工作的关键。
可以定期使用清水和清洁剂清洗煤气排水器内部，并将沉积物清除干净。
确保排水工作不受阻碍。
2.检查排放效果：定期检查煤气排水器的排放效果，观察煤气能否顺利排出室外，并且没有异味产生。
如发现有异常情况，需要及时处理或更换煤气排水器。
3.检查连接管路：定期检查煤气排水器连接管路是否松动或老化，如发现问题，及时进行修理或更换。
4.防止结露：冬季或潮湿环境下，煤气排水器容易出现结露现象。
可以使用防水胶带或绝缘材料将排水管路进行保温，以防止结露。
5.定期维护检查：建议每隔一段时间请专业人员对煤气排水器进行全面维护检查，确保其工作正常并及时发现潜在问题。
总结：煤气排水器的正确使用和维护对于保证家庭安全和延长装置寿命至关重要。
通过良好的使用习惯，并定期进行清洁和维护，可以确保煤气排水器始终保持良好的工作状态。
煤气排水器的操作规程1. 煤气排水器简介煤气排水器是一种用于排除管道中积聚的煤气的设备。
它通过安装在管道低处的煤气排水器，利用重力作用或其他力的辅助，将煤气从管道中排出，以确保管道正常运行。
2. 操作前的准备工作在进行煤气排水器的操作之前，必须进行以下准备工作：2.1 安全检查•确保操作人员具备相关的安全知识和操作技能，并配备所需的个人防护装备；•检查煤气排水器的操作状态，确保设备处于良好的工作状态；•检查周围环境是否安全，防止有可燃、易爆或有毒的物质存在。
2.2 操作规程了解•研究并了解煤气排水器的操作手册或相关资料，熟悉设备的结构、工作原理和操作规程；•了解煤气排水器的工作参数和限制条件，确保在规定的条件下进行操作。
3. 煤气排水器的操作步骤3.1 打开排水器阀门•先慢慢打开排水器阀门，释放一小部分煤气，检查排气是否正常，并且没有异常情况发生。
3.2 观察排气状态•观察煤气排水器的排气状态，并检查是否有异常现象，例如排气速度是否正常，有无异味或噪声等。
3.3 检查排水量•根据实际需要，调整排水量大小，以确保煤气排水器的排水效果达到预期。
3.4 监测排气时间•监测煤气排水器的排气时间，避免排气时间过长或过短，造成煤气管道系统的异常。
3.5 关闭排水器阀门•当达到预定的排水量或排气时间后，逐渐关闭煤气排水器的排气阀门，最终完全关闭。
4. 操作注意事项进行煤气排水器操作时，需注意以下事项：•操作人员必须佩戴个人防护装备，如安全帽、防护眼镜、手套等；•在操作过程中，注意观察排气状态，如发现异常情况及时停止排气，并上报相关人员处理；•操作人员须按照操作规程操作，严禁随意更改设备工作参数或进行未经授权的操作；•定期对煤气排水器进行检修和保养，确保设备的可靠性和工作效果。
5. 总结煤气排水器的正确操作是保障管道系统正常运行的重要环节。
操作人员应具备相关的安全知识和操作技能，并遵循操作规程进行操作。
在操作前，务必进行必要的准备工作，并严格按照操作步骤进行操作。

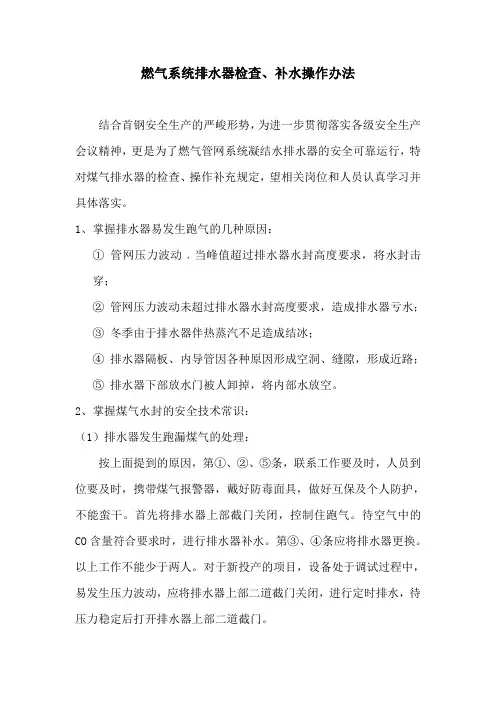

燃气系统排水器检查、补水操作办法结合首钢安全生产的严峻形势，为进一步贯彻落实各级安全生产会议精神，更是为了燃气管网系统凝结水排水器的安全可靠运行，特对煤气排水器的检查、操作补充规定，望相关岗位和人员认真学习并具体落实。
1、掌握排水器易发生跑气的几种原因：①管网压力波动﹐当峰值超过排水器水封高度要求，将水封击穿；②管网压力波动未超过排水器水封高度要求，造成排水器亏水；③冬季由于排水器伴热蒸汽不足造成结冰；④排水器隔板、内导管因各种原因形成空洞、缝隙，形成近路；⑤排水器下部放水门被人卸掉，将内部水放空。
2、掌握煤气水封的安全技术常识：（1）排水器发生跑漏煤气的处理：按上面提到的原因，第①、②、⑤条，联系工作要及时，人员到位要及时，携带煤气报警器，戴好防毒面具，做好互保及个人防护，不能蛮干。
首先将排水器上部截门关闭，控制住跑气。
待空气中的CO含量符合要求时，进行排水器补水。
第③、④条应将排水器更换。
以上工作不能少于两人。
对于新投产的项目，设备处于调试过程中，易发生压力波动，应将排水器上部二道截门关闭，进行定时排水，待压力稳定后打开排水器上部二道截门。
（2）排水器的灌水操作顺序①将排水器上部二道截门关闭；②打开排水器上部各室丝堵（注意做好防毒工作）；③从高压室上部丝堵口灌水，当末端溢流口有溢流时，证明满水；④将各室上部丝堵上好；⑤打开排水器上部二道截门。
（3）管网的巡检与维护①每班交班之前完成一次全面的综合检查，二人以上，互保联保。
有异常情况发生时随时处理，并增加巡检次数；②煤气设施要求明显安全标志，闲人免进；③上部有检修或动火，首先保证排水器正常，将排水器截门关闭再工作；④根据所使用煤气的种类，一个月至少进行一次排水器补水换水操作，并做好记录；⑤排水器定期清扫，一年两次，时间安排在4月份，10月份。
管道工做好配合监护工作；⑥根据所使用煤气种类，对材质的腐蚀程度，安排定期的排水器更换，原则上排水器使用4年更换。
排水器操作程序规程
本操作程序仅适用于排水器的操作。
每一条款前标*的为关键点。
一、排水器投入和补水操作
1、关闭排水器与煤气管道相接的下部阀门；
*2、开启排水器进水阀进水，开启排水器第1个小空气阀排气，阀门出水后关闭，重复2、3、4小空气阀操作；
*3、排水器补满水后，必须关闭补水阀；
*4、检查排水器浮球状态，确定水位在在正常位置；
5、开启煤气管道与排水器相连接的阀门；
二、点检巡视规定
1、每班每4小时对排水器排水装置和进水阀进行检查，排水器的浮子应处于正常位置（用手按浮子能上下移动），进水阀处于关闭状态；
2、点检人员每次检查必须带煤气报警器，确定所有排水器无煤气泄漏；
3、当排水器的浮子处于最下端时，对其进行补水操作；
4、当浮子处于最高处，用手按不下浮子时，报车间安全员；
5、检查人员必须对每次检查情况和操作作好详细记录；
6、每半年对排水器进行清污一次。
备注：在序号前标注*的为重要操作步骤。
1。
P1S4-40-100防泄漏保温煤气排水器使用说明书营口市科信控制设备有限公司地址:营口市西市区西发路里1号电话:传真:邮箱:ykkxsb@2安装及调试3结构简图4说明1.DN为接管径，DN=80，100，125，150；2.示例：煤气管道最大压力为600pa，接管规格108×6，应选型号：P1S3-30(40)-100，其中“30”(“30”)为水封高度（dm）。
3.煤气管道工作压力超过表例数值的煤气冷凝水排水器,本厂可代为设计和制造1产品用途本排水器分三室、四室两种结构，其特征是具有一个接管,利用水封高度克服煤气压力，从而封住煤气,分别适用于计算压力低于600Pa的各种煤气管道，及时排除管道中的冷凝水。
2安装及调试1本排水器底部有四个地脚孔与地脚螺栓连接,上部有一个煤气冷凝水管连接,中间用闸阀进行切断与开启.安装时焊排水管室应高于其它各室3-4mm2关闭冷凝水管与排水器接管的阀门,打开排水器各室上部的管帽排出空气,通过压力水管(或定期检查水管)向排水器内注水,当排水器排水管有水溢出时,证明本排水器已注满,拧紧1”管帽(不允许泄漏).开启闸阀接通冷凝水排水管,检查排水器各处无煤气泄漏现象,如无泄漏则表明本排水器可以正常使用.3定期通过观察孔检查排水器内的水位,当排水器内的水位下降至煤气压力将击穿排水器的水封时,排水器应进行给水处理,给水方法与首次注水方法相同.(注:此时1”管帽内含有煤气注意防护.)4.本排水器下部设置清扫手孔及吹扫阀门，便于清扫5.本排水器采用内接保温蒸汽管形式，视气候条件确定是否需要外接蒸汽。
3结构简图营口市科信控制设备有限公司地址:营口市西市区西发路里1号电话:传真:邮箱:ykkxsb@。
自动防煤气泄漏排水器(水封)说明书FPX型自动防煤气泄漏装置是我公司的专利产品（发明专利号：200610039622.0，实用新型专用号：200620072272.3），本产品作为架空敷设的煤气管道用排水器自动防煤气泄漏装置，安装于排水器溢流管侧，可有效地防止因煤气管网压力波动或其它原因引起的排水器有效水位异常降低造成的煤气泄漏，是一种安全环保型产品。
工作原理：当煤气压力正常时，浮筒阀上升，水平阀板由于重力自动下落，打开水平阀，可实现溢流排水功能。
当煤气排水器受到超压或其它原因造成脱水情况下，浮筒下落自动关闭水平阀，浮筒阀受煤气压力作用下，自动关闭。
同时带动水平阀杆上升，传感器输出信号报警，从而切断煤气泄漏途径。
标注示例：FPXmm煤气最低工作压力mmh2o 本产品设计独特，结构紧凑，自动化程度高，安装维护方便，使用寿命长，同时便于观察排水器密封水位，具有自动报警功能，因而提高了工作效率，减轻了劳动强度，尤其在异常时，能有效地遏止泄漏煤气造成的灾害。
本产品与排水器配套使用，使用时根据排水器水封高度，确定溢流口高度进而确定本产品安装高度。
正常工作时，排水器中充满水至溢流口溢水为止，此时可观察到防煤气泄漏装置指示杆伸出筒外于正常位置，如工作过程中报警器发出报警信号，应观察指示杆位置变化，当指示杆向下降落时，则表明排水器中水位已降落，应及时补水；当观察到指示杆向上顶起时，则表明管网内发生漏气现象应及时予以排除，待恢复到正常情况后，方可继续工作。
注：1）防煤气泄漏装置中密封垫属于易损件，材质采用硅橡胶，隔一段时间须检查维护，以保证系统的密封性。
2）电控箱中电源采用5号1.5V干电池9节，三个月左右须调换更新。
安装调试注意事项：在运输途中为便于固定（见附图），将锁紧帽与锁紧螺母松开，接近开关接触板与接近开关调整至正常位置，正常位置为筒体内加水至溢流口位置时指示导杆所处的位置。
此时接近开关接触板与接近开关之间间隙必须调至4mm之内。
