《科学探究：凸透镜成像》 同学们在学本节课之前， 基本掌握光的折射规律，能把简单的折射光路图补充完整；对生活中的一些凸透镜，如：放大镜、照相机等有一些感性认识；对物理探究表现出极大的兴趣；但学生设计实验的能力、动手操作能力、收集和处理信息能力比较欠缺，需要教师不断加强指导。
【知识与能力目标】(1)了解什么是凸透镜，什么是凹透镜，了解透镜的焦点焦距。
了解凸透镜和凹透镜对光的作用。
(2) 理解凸透镜成像规律【过程与方法目标】(1)观察凸透镜对光的会聚作用和凹透镜对光的发散作用。
(2) 能在探究活动中，初步获得提出问题的能力。
通过探究活动，体验科学探究的全过程和方法。
学习从物理现象中归纳科学规律的方法。
【情感态度价值观目标】(1)能保持对自然界的好奇，初步领略自然现象的美好与和谐。
(2)具有对科学的求知欲，乐于探索自然现象和日常生活中的物理学道理，勇于探究日常用品中的物理学原理。
【教学重点】凸透镜对光的会聚作用和凹透镜对光的发散作用，对凸透镜成像规律的理解和认识。
【教学难点】从真实的复杂的物理实验情景中抽象概括出事物的本质和规律。
指引探究式教学 ◆ 学情分析◆ 教学目标◆ 教学重难点◆ ◆ 教学方法◆◆ 课 时◆2课时1.多媒体课件。
2.实验器材：老花镜、近视眼镜、凸透镜、凹透镜、刻度尺、白纸板。
不同形状的透镜、凸透镜、蜡烛、火柴、光屏、刻度尺（光具座）科学探究：凸透镜成像 (第一课时一、 新课引入师：同学们，在生活中你用过或见过哪些镜子?生甲：穿衣镜、汽车后视镜、交通镜、哈哈镜。
生乙：老花眼镜、近视眼镜、平光镜、放大镜、三棱镜、太阳镜。
师：请同学们对你们见过的这些镜子进行分类，并指出分类的根据。
生甲：根据镜面的形状来分，镜面是平的有：穿衣镜、三棱镜、近视眼镜，平光镜；镜面是弯曲的有：哈哈镜、老花眼镜、近视眼镜、放大镜、交通镜、汽车后视镜。
生乙：根据能反射光和能透光来分，能反射光的有：穿衣镜、凸面镜、凹面镜，能透光的有：老花眼镜、近视眼睛、平光镜、三棱镜、放大镜。

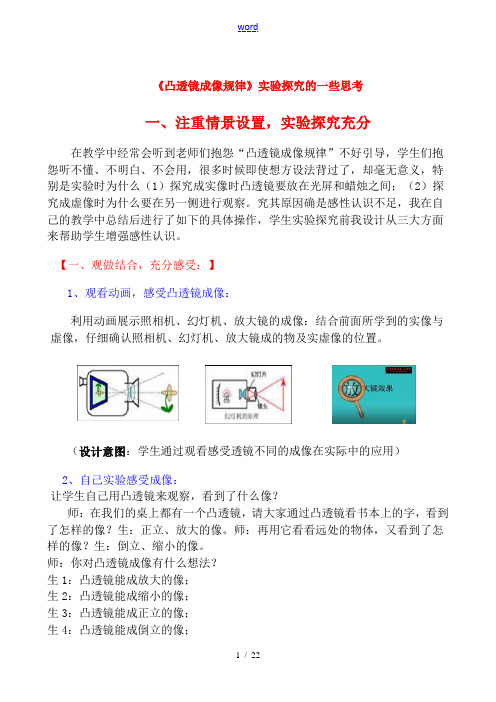

《凸透镜成像规律》实验探究的一些思考一、注重情景设置，实验探究充分在教学中经常会听到老师们抱怨“凸透镜成像规律”不好引导，学生们抱怨听不懂、不明白、不会用，很多时候即使想方设法背过了，却毫无意义，特别是实验时为什么（1）探究成实像时凸透镜要放在光屏和蜡烛之间；（2）探究成虚像时为什么要在另一侧进行观察。
究其原因确是感性认识不足，我在自己的教学中总结后进行了如下的具体操作，学生实验探究前我设计从三大方面来帮助学生增强感性认识。
【一、观做结合，充分感受：】1、观看动画，感受凸透镜成像：利用动画展示照相机、幻灯机、放大镜的成像：结合前面所学到的实像与虚像，仔细确认照相机、幻灯机、放大镜成的物及实虚像的位置。
（设计意图：学生通过观看感受透镜不同的成像在实际中的应用）2、自己实验感受成像：让学生自己用凸透镜来观察，看到了什么像？师：在我们的桌上都有一个凸透镜，请大家通过凸透镜看书本上的字，看到了怎样的像？生：正立、放大的像。
师：再用它看看远处的物体，又看到了怎样的像？生：倒立、缩小的像。
师：你对凸透镜成像有什么想法？生1：凸透镜能成放大的像；生2：凸透镜能成缩小的像；生3：凸透镜能成正立的像；生4：凸透镜能成倒立的像；生5：可成实像，也可成虚像。
（设计意图：这一阶段是为了让学生自己进一步亲自体验感受：凸透镜可成各种情况的像,因为前面已学习过对像的性质的描述，所以学生描述较规X）3、教师演示引发思考：师：我再给大家做个演示实验，大家仔细观察，注意多思考：用灯泡发光后对着一凸透镜观察墙上所成的灯丝的像，灯泡不移动，慢慢移动凸透镜，观察墙上的像，你有什想法？同样距离下换另一不同焦距的凸透镜再观察成的像？生：同一凸透镜，灯泡距离透镜不同时，像的大小变化。
生：灯泡到凸透镜的距离不变，但换了另一凸透镜结果看到的情况就不一样。
师：凸透镜成的像会变化。
请进行猜想：根据刚才的实验你认为凸透镜成像的不同与什么因素有关？（将学生的猜想板书在黑板上，确定探究的主要问题。
教案：沪科版物理八年级全一册4.5 科学探究：凸透镜成像一、教学内容本节课的教学内容来自沪科版物理八年级全一册的第四章第五节，主要讲述凸透镜成像的规律及应用。
教材内容包括：1. 凸透镜成像的规律：物距与像距的关系，成像特点及实像与虚像的区别。
2. 凸透镜成像的应用：放大镜、显微镜、望远镜等。
3. 科学探究：通过实验探究凸透镜成像的规律。
二、教学目标1. 理解凸透镜成像的规律，能解释生活中的相关现象。
2. 学会运用凸透镜成像的规律解决实际问题。
3. 培养学生的实验操作能力和团队协作精神。
三、教学难点与重点1. 教学难点：凸透镜成像规律的理解和应用。
2. 教学重点：实验操作和数据分析。
四、教具与学具准备1. 教具：凸透镜、光屏、蜡烛、刻度尺、实验桌等。
2. 学具：笔记本、笔、实验报告单等。
五、教学过程1. 实践情景引入：让学生观察教室内的投影仪，引导学生思考凸透镜在投影仪中的作用。
2. 知识讲解：介绍凸透镜成像的规律，讲解物距与像距的关系，成像特点及实像与虚像的区别。
3. 实验演示：教师进行凸透镜成像实验，让学生观察并记录实验现象。
4. 学生分组实验：学生分组进行凸透镜成像实验，测量物距和像距，并记录实验数据。
6. 例题讲解：教师出示相关例题，讲解解题思路和方法。
7. 随堂练习：学生独立完成练习题，检验自己对凸透镜成像规律的理解。
8. 知识拓展：介绍凸透镜在其他领域的应用，如放大镜、显微镜、望远镜等。
六、板书设计凸透镜成像规律：1. 物距与像距的关系2. 成像特点3. 实像与虚像的区别七、作业设计1. 作业题目：（2）凸透镜成像实验中，如何确定物距和像距？2. 答案：（1）放大镜成正立、放大的虚像，使硬币看起来变大了。
（2）通过测量蜡烛到凸透镜的距离和光屏到凸透镜的距离，可以确定物距和像距。
八、课后反思及拓展延伸1. 课后反思：本节课学生掌握了凸透镜成像的规律，能运用所学知识解释生活中的现象。
但在实验操作和数据分析方面，部分学生仍有待提高。
教案：沪科版八年级物理全册教案：4.5科学探究：凸透镜成像一、教学内容本节课的教学内容选自沪科版八年级物理全册，第4章第5节“科学探究：凸透镜成像”。
本节课主要通过探究凸透镜成像的规律，让学生了解并掌握凸透镜成像的原理，以及如何运用这些原理解决实际问题。
二、教学目标1. 了解凸透镜成像的规律及应用。
2. 学会使用实验仪器进行凸透镜成像实验。
3. 培养学生的实验操作能力和问题解决能力。
三、教学难点与重点1. 教学难点：凸透镜成像规律的理解和应用。
2. 教学重点：凸透镜成像实验的操作和数据分析。
四、教具与学具准备1. 教具：凸透镜、光屏、蜡烛、光具座、刻度尺。
2. 学具：笔记本、笔。
五、教学过程1. 引入：通过一个日常生活中的实例，如投影仪、放大镜等，引出凸透镜成像的规律。
2. 理论讲解：介绍凸透镜成像的规律，包括物距和像距的关系，以及成像的性质。
3. 实验演示：使用凸透镜、光屏、蜡烛等教具，进行凸透镜成像实验。
引导学生观察并记录实验现象。
5. 练习与应用：让学生运用凸透镜成像的规律，解决一些实际问题，如设计一个放大镜或投影仪。
六、板书设计板书设计如下：4.5 科学探究：凸透镜成像一、凸透镜成像规律1. 物距和像距的关系2. 成像的性质二、实验演示1. 实验现象观察2. 数据记录三、应用举例1. 放大镜设计2. 投影仪设计七、作业设计1. 题目：根据凸透镜成像的规律，设计一个放大镜或投影仪。
2. 答案：学生设计的放大镜或投影仪应符合凸透镜成像的规律，能够实现预期的放大或投影效果。
八、课后反思及拓展延伸1. 课后反思：回顾本节课的教学，思考哪些环节达到了预期效果，哪些环节需要改进。
2. 拓展延伸：引导学生进一步探究凸透镜在其他领域的应用，如天文望远镜、显微镜等。
重点和难点解析：凸透镜成像实验的操作和数据分析在沪科版八年级物理全册教案：4.5科学探究：凸透镜成像中，凸透镜成像实验的操作和数据分析是教学的重点和难点。
巧解“凸透镜成像”问题
凸透镜成像规律及规律的应用，对于多数同学来说是个难点，需要记忆的多，就算记住了，也因为缺少动态的成像变化过程，在解决一些成像问题时不免会现在错误。
图（一）可帮助你们解决这一问题。
左侧阴影部分是物体调节范围,右侧对应的阴影是像的位置及大小变化情况,虚线箭头是物或像的移动方向。
由图不难看出：物体位于Ⅰ区，在焦距和2倍焦距之间成倒立缩小的实像；物体位于Ⅱ区，在2倍焦距以外成倒立放大的实像；物体位于Ⅲ区，不成实像，在透镜的同一侧成正立放大的虚像；物距等于2倍焦距时，成倒立等大的实像，物距等于焦距时，正好不成像；成实像时，物距减小，像距增大，同时像也变大。
以上规律可简记为：（1）1焦分虚实，2焦分大小（2）物近像远像变大。
现举几例说明分析方法。
[例一]如图（二）所示，蜡烛的烛焰在凸透镜的右侧光屏上成一个倒立、缩小的像，图中O 点是凸透镜的中心，A 、B 、C 、D 四个点中有一点是凸透镜的焦点，且DO CD BC AB ===，根据成像情况可知，______点是凸透镜的焦点．
析：光屏上成的像是缩小的，由“规律”可知，物在“Ⅰ”区，故D 点是凸透镜的焦点。
[例二] 一个人照完一张半身像后，又想照一张同样大小的全身照，摄影师应使怎样调节？
析：只有使像缩小，才能照出全身照。
由“物远像近像变小”可知，应使物距增大，像距减小，摄影师应将相机远离被照的人，同时缩短暗箱。
[例三]老师上课时经常用到投影仪 ，如图4所示，关于投影仪的使用以下做法中合理的是：
A.投放到屏幕上的画面太靠上时，应增大平面镜与凸透镜的夹角使画面向下移动
B.若使屏幕上的画面大一些， 可使投影仪靠近屏幕同时将凸透镜适当向下移动
C.若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向上移动
图（二）
D.若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向下移动
析：由“物近像远像变大”可知，要使画面再大一些，应减小物距增大像距，故选D
[例四]在凸透镜前有一个物体，当它沿主光轴向透镜方向移动30cm，它对应的像却远离透镜移动了10cm，那么：
A．物体可能在离透镜1倍焦距内移动B．物体一定在离透镜2倍焦距外移动C．物体一定在离透镜2倍焦距与焦点间移动D．以上说法都有道理
析：由题意可知，物距减小得快，而像距增大得慢，说明物在“Ⅰ”区内移动，而像在焦距和2倍焦距之间移动，故选B。
[例五]小华同学在做凸透镜成像的实验，在光屏上得到烛焰缩小的像。
然后他把燃烧着的蜡烛和光屏互换位置，这时在光屏上应：
A．成倒立缩小的像B．成倒立放大的像C．成正立放大的像D．不能成像
析：成缩小实像时物距大而像距小，将蜡烛和光屏互换位置时，由光的可逆性可知，光屏上仍能成清晰的像，由于后来的物距和像距分别等于原来的像距和物距，即物变近而像变远，由规律可知像将变大，故选B。
[例六]物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像，若保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像。
则凸透镜的焦距为：
A.f<2cm
B.2cm<f<4cm
C.4cm<f<5cm
D.5cm<f<8cm
析：成放大实像时，说明物在“Ⅱ”区，即f＜8Cm＜2f①，而成缩小实像时，物在“Ⅰ”区，即8Cm+2Cm＞2f②，解①②得4cm<f<5cm，选C。
[例七]在做“研究凸透镜成像规律”的实验时，小华发现：光具座上标尺的刻度范围是“0～90cm”，而实验桌上有两个凸透镜，规格如表所示。
为了研究凸透镜的成像规律，小华应当选用甲透镜还是乙透镜？
析：当成放大实像时，物距=像距=2倍焦距，此时物像距离为4倍焦距。
如果用乙时，物像距离最小为40Cm，这个距离小于90Cm，可以在光具座上研究凸透镜成像的各种情况，如果选用甲，因物像距离最小为120Cm，大于光具座的长度，无法在光屏上得到清晰的像，所以，该选乙透镜。
[例八] 现代照相机中，有一类相机所用的光学镜头焦距是可以改变的，当物距改变时，不改变镜头到“屏”的距离，仍可获得清晰的像，图（四）两张照片就是在不同距离拍摄的，则拍乙照片时镜头焦距 拍甲照片时镜头焦距。
析：由“物近像远像变大”可知，由甲到乙，如果镜头焦距不变，则像距变大，而题中要求不改变镜头到“屏”的距离，那么，就只能使镜头焦距缩短，才能使像不再远离镜头，所以，本题应填“小于”。
甲 乙 图（四）。
