五轴加工中心的自动换刀故障

目前，五轴加工中心的自动换刀装置(ATC)有两种常用类型的换刀方式，一是刀具从刀库中直接由主轴交换，二是依靠机械手完成主轴与刀库上刀具的交换。第一种换刀方式适用于五轴小型加工中心，刀库较小，刀具较少，换刀动作简单，出现掉刀等故障时容易发现并能及时排除。第二种换刀方式，从结构上和动作上看均属于比较复杂的一种。本文以Vcenter-80型加工中心为例分析掉刀故障?象并加以处理。加工中心换刀动作分析从PLC图上看此机床换刀程序达900多步，很难读懂其工作原理。在此，略运去ATC数据交换、传递、存储及刀号存储等内容，把换刀动作简述如下：CNC换刀指令(M06)→刀套下降→下降到位→机械手转动→转动减速→转动到位(X4.7)→主轴刀松开→松开到位→机械手转动→转动减速→转动到位→主轴刀夹紧→夹紧到位(X2.5)→机械手逆转→机械原位，换刀完成。其中，机械手的快、慢速由变频器实现，电动机转动时带动机械凸轮传动实现机械手的上升、下降。掉刀故障掉刀故障现象出现时间较长，一开始，偶尔出现一次，一月一次，甚至两三月一次，以为是偶然因素引起的，没有引起足够的重视，慢慢地一周出现一次，甚至两次，同时伴随着主轴上的刀装不到位的情况。后来慢慢地演变为一个班次多次出现故障，严重地影响生产进度、造成废品产生。仔细观察，掉刀故障有两种情况出现，一种是由本工步加工完成后掉刀，一种是本工步根本没加工，刀具落在工作台上。由于加工过程中，换刀动作均执行，动作顺序正常，故出现掉刀、装刀(装到主轴上)不到位时均无任何报警现象，只有操作者在工件检查或听到掉刀异常声音时，才会发生故障，因而在自动加工生产线上有时会因掉刀而出现批量废品的现象。故障分析与处理检查机械手执行ATC换刀故障排除步骤，把机械手停止在垂直极限位置。检查机械手手臂上的两个卡爪及支持卡爪的弹簧等附件。均没有发现问题，说明机械手夹持刀具紧固，在机械手转动情况下不会出现掉刀现象。检查刀具夹持情况根据刀具有主轴上装不位的现象分析，可能是主轴内孔中碟簧不能对刀具夹持紧固，从而出现刀装不到位，甚至装不上而掉刀现象。拆开主轴内部，发现有几处对碟簧已碎。于是更换了全部碟簧。试车时没有出现任何问题。运行一个班次后又出现掉刀现象。检查换刀程序针对本故障仅出现在换刀动作过程中?与其他动作无关，编辑一个自动换刀反复执行程序，并运行此程序，以期找到掉刀的真正原因。编辑自动换刀程序如下：O0200→S500→M03→G04X3.0→M06→M99→%在程序运行中，发现如下情况：主轴刀具夹紧没有到位，甚至还没有夹紧动作的情况下，机械手转动，于是掉刀。依前文换刀动作顺序分析主轴刀具夹紧到位行程开关误动作引起掉刀故障。打开PLC梯形图，监控该行程开关(输入为X2.5)，反复按压该行程开关，发现20多次压合中有3次X2.5为“0”状态的现象出现两次，同时压合后X2.5不能由“1”状态转到“0状态”的现象出现两次，根据以上判定该行程开关损坏。此开关为OMRONZC—Q2255，用国产CXW5—11Q1替换，试车正常。一周后，操作者仍反映有掉刀现象，当然出现的频次小了，这说明掉刀故障仍未彻底排除。故障处理反复运行两个小时，自动换刀几百次。终于发现一次故障：在机械手没有到位的情况下，主轴上的刀具松开，机手没有抓住刀，从而出现掉刀现象，这说明机械手到位磁感应开关误动作。更换开关E2E—CR8C1，故障现象仍然存在。查看PLC梯形图，此开关输入点为X4.7。梯形图中X4.7为常开点，当此开关感应时状态为“0”，不感应时状态为“1”。其逻辑状态与常见的感应开关逻辑状态相反。当X4.7断线时，也会引起X4.7为“1”状态，于是排查X4.7的联线，发现电磁感应开关后方的接线端子处X4.7松动，每当自动换刀时，机械手凸轮一系列动作引起的轻微震动，使X4.7线处于断开状态，这样在机械手未到位时，松开刀具的感应开关虽仍感应，但因处于断线状态，X4.7伯为“1”状态，于是在机械未到位时，刀具松开而出现掉刀故障。这种情况的掉刀故障，是刀具已作加工工步而后掉的刀，在上文提到的则是刀具未作任何加工工步就掉刀的故障。3 y$ f& L- o! K5 v本文来自五轴加工中心网站朱轩实业撰写而来，朱轩希望能帮助到各位，高手路过见笑

加工中心自动换刀功能及编程

加工中心自动换刀功能及编程加工中心自动换刀功能是通过机械手（自动换刀机构）和数控系统的有关控制指令来完成的。

换刀过程：装刀，选刀，换刀1．换刀过程（1）装刀：刀具装入刀库任选刀座装刀方式。

刀具安置在任意的刀座内，需将该刀具所在刀座号记下来。

固定刀座装刀方式。

刀具安置在设定的刀座内。

（2）选刀从刀库中选出指定刀具的操作。

1）顺序选刀：选刀方式要求按工艺过程的顺序（即刀具使用顺序）将刀具安置在刀座中，使用时按刀具的安置顺序逐一取用，用后放回原刀座中。

2）随意选刀：①刀座编码选刀：对刀库各刀座编码，把与刀座编码对应的刀具一一放入指定的刀座中，编程时用地址T 指出刀具所在刀座编码。

②计算机记忆选刀刀具号和存刀位置或刀座号对应地记忆在计算机的存储器或可编程控制器的存储器内，刀具存放地址改变，计算机记忆也随之改变。

在刀库装有位置检测装置，刀具可以任意取出，任意送回。

（3）换刀1）主轴上的刀具和刀库中的待换刀具都是任选刀座。

刀库一选刀一到换刀位一机械手取出刀具一装入主轴，同时将主轴取下的刀具装入待换刀具的刀座。

2）主轴上的刀具放在固定的刀座中，待换刀具是任选刀座或固定刀座。

选刀过程同上，换刀时从主轴取下刀具送回刀库时，刀库应事先转动到接收主轴刀具的位置。

3）主轴上的刀具是任选刀座，待换刀具是固定刀座。

选刀同上，从主轴取下的刀具送到最近的一个空刀位。

2．自动换刀程序的编制（1）换刀动作（指令）：选刀（T XX）；换刀（M06（2）选刀和换刀通常分开进行。

（3）为提高机床利用率，选刀动作与机床加工动作重合。

（4）换刀指令M06必须在用新刀具进行切削加工的程序段之前，而下一个选刀指令T常紧跟在这次换刀指令之后。

（5）换刀点：多数加工中心规定在机床Z轴零点（Z0）,要求在换刀前用准备功能指令（G28使主轴自动返回Z0点。

（6）换刀过程：接到T XX指令后立即自动选刀，并使选中的刀具处于换刀位置，接到M06指令后机械手动作，一方面将主轴上的刀具取下送回刀库，另一方面又将换刀位置的刀具取出装到主轴上，实现换刀。

加工中心的换刀原理

加工中心的换刀原理加工中心的换刀原理是指在加工过程中，当需要换一把不同工具进行加工时，加工中心能够自动地将当前的刀具卸下，然后安装新的刀具，以保证加工的连续性和高效性。

加工中心通常配备了一个刀库，用于存放不同类型的刀具。

刀库内的刀具根据其特性和用途被分配了一个特定的刀位。

刀具库通常由数控系统控制，可以根据加工需求自动选择和安装相应的刀具。

加工中心的换刀流程通常包括以下几个步骤：1. 刀具识别：加工中心需要首先识别当前所使用的刀具类型和位置。

通过刀具的标识或者其他识别方式，数控系统能够准确地确定当前所使用的刀具。

2. 刀具卸下：在识别了当前刀具后，加工中心会将当前的刀具卸下。

这个过程通常是由一个自动换刀系统完成的，它可以根据机床的结构和控制系统的指令，自动操作各个动作。

例如，可以通过夹紧装置松开卡住刀具的螺栓，然后通过主轴的卸下动作将刀具从主轴中取出。

3. 刀具安装：在刀具卸下后，加工中心需要安装新的刀具。

这个过程也是由自动换刀系统完成的。

它可以将新的刀具从刀库中选取出来，然后通过夹紧装置将刀具安装到主轴上。

4. 刀具测量和校准：在刀具安装完成后，加工中心通常需要对新安装的刀具进行测量和校准。

这是为了确保刀具安装的准确性和稳定性。

测量和校准可以通过一些传感器和测量设备进行，如刀具长度测量设备，加工中心控制系统会根据这些测量结果进行补偿和调整。

5. 刀具补偿调整：当刀具安装完成并完成了测量和校准后，加工中心通常还需要进行刀具补偿调整。

这是因为不同类型的刀具，在加工过程中可能存在一些误差和偏差。

加工中心会通过数控系统对刀具的补偿参数进行调整，以保证加工结果的准确性和质量。

总的来说，加工中心的换刀原理是通过一个自动换刀系统，根据刀具的类型和位置，将当前的刀具卸下并安装新的刀具。

换刀过程通常还包括了刀具的测量和校准，以及刀具补偿调整。

这样可以确保加工中心在加工过程中能够高效、准确地使用不同类型的刀具，提高加工效率和加工质量。

自动换刀原理

自动换刀原理
自动换刀装置是加工中心的重要组成部分，它的作用是在加工过程中自动更换刀具，以提高加工效率和加工精度。

自动换刀装置的原理如下：
1. 刀具识别：自动换刀装置通过刀具识别系统对刀具进行识别，刀具识别系统通常采用编码、RFID 等技术，对刀具进行唯一标识。

2. 刀具库：刀具库是存储刀具的地方，刀具库通常采用圆盘式、链式等结构，刀具库中的刀具按照一定的规则排列，以便于自动换刀装置进行取刀。

3. 取刀机构：取刀机构是自动换刀装置的核心部分，它的作用是将刀具从刀具库中取出，并将其送到主轴上。

取刀机构通常采用机械手、夹爪等结构，取刀机构的动作由控制系统控制。

4. 主轴：主轴是加工中心的核心部件，它的作用是安装刀具，并对工件进行加工。

主轴通常采用电动、气动等方式进行驱动，主轴的转速和转向由控制系统控制。

5. 刀具交换：当取刀机构将刀具送到主轴上后，控制系统会控制主轴停止转动，并将刀具夹紧。

然后，取刀机构会将旧刀具从主轴上取下，并将其送回刀具库中。

最后，控制系统会控制主轴转动，开始进行加工。

自动换刀装置的工作过程是一个自动化的过程，它需要控制系统、刀具识别系统、刀具库、取刀机构、主轴等多个部分协同工作，以实现刀具的自动更换。

以上是自动换刀的原理，希望对你有所帮助！。

加工中心的自动换刀系统

加工中心自动换刀系统

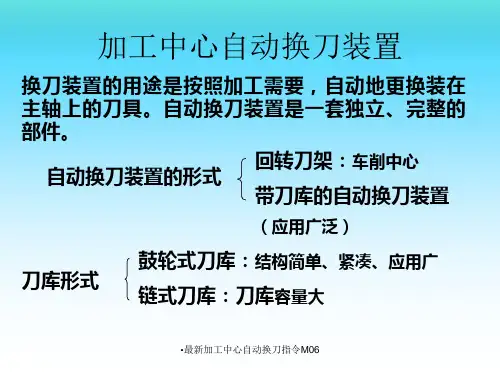

加工中心自动换刀装置
一、加工中心自动换刀装置的类型 1.转塔式更换主轴换刀装置（1）脱开主轴传动（2）转塔头抬起（3）转塔头转位（4）转塔头定位（5）主轴传动重新接通
加工中心自动换刀装置
加工中心自动换刀装置
加工中心自动换刀装置
一、加工中心自动换刀装置的类型 2.成套更换式（1）更换转塔（2）更换主轴箱（3）更换刀库
六、几种典型换刀过程 1、无机械手换刀
加工中心自动换刀装置
加工中心自动换刀装置
六、几种典型换刀过程 2、机械手换刀
加工中心自动换刀装置
六、几种典型换刀过程 3、带刀套机械手换刀
加工中心自动换刀装置
加工中心自动换刀装置
二、加工中心刀库形式 2.链式刀库
加工中心自动换刀装置
二、加工中心刀库形式 3.格子式刀库
加工中心自动换刀装置
二、加工中心刀库形式 3.格子式刀库
加工中心自动换刀装置
三、加工中心刀库结构
加工中心自动换刀装置
三、加工中心刀库结构
加工中心自动换刀装置
四、JCS-018A加工中心机械手结构 2、机械手抓刀部分的结构
五、其他类型机械手 2、两手互相垂直的回转式单臂机械手
加工中心自动换刀装置
五、其他类型机械手 3、两手平行的回转式单臂机械手
加工中心自动换刀装置
五、其他类型机械手 4、双手交叉式机械手（1）机械手移动到机床主轴处-卸装刀具（2）机械手移动到刀库处送回卸下的刀具
加工中心自动换刀装置
加工中心自动换刀装置
加工中心自动换刀装置
四、JCS-018A加工中心机械手结构 2、机械手抓刀部分的结构
பைடு நூலகம் 加工中心自动换刀装置

加工中心如何实现自动换刀

要实现自动换刀功能主要就是做长度补偿值，因为半径补偿值在软件编程时已经自动加入了。
本文以云南机床厂的加工中心为例，系统为西门子802C。
一、装刀
例如要装入T01、T02两把刀
1. 刀库先回零：按下回零键，再按启动按钮即可，此步骤也可不执行。
手动输入：
T01
TL
G40 G17 G71 G90 G54
......
TO2
TL
G40 G17 G71 G90 G54
......
TO3 Βιβλιοθήκη TL G40 G17 G71 G90 G54
......
M9
M30
%
TL（有的机床不需换行也能执行）
TL为此机床自带的换刀宏程序，,不同的机床此宏程序可能名称不同，用法也不同。
在主轴上装入要使用的一号刀，此时即为T01。
2.以T01来做基准刀具，直接对刀到工件坐标系（以G54为例）Z=0,输入到G54的Z值中，此刀的长度补偿值要为0。
二、程序
刀具号后面应加入零点偏移，如G54，
UG软件中，设置刀具参数时补偿寄存器一项填入数字1就输出D1，输入2就输出D2；
刀补D0必须取消，因为要使用刀补,默认D1不必显示，若刀补为D2时,必须应在程序中加入D2。
格式大致如下：
%_N_101_MPF
TO1
3.手动输入“T02 回车 TL”，此时T01入库，主轴上装入二号刀，即为T02；
对刀到Z=0，注意偏移值（即对刀时不能到达工件坐标系G54的Z向零点而做的偏移，如有对刀仪或偏置块时）。
4.在参数设置中找到2号刀，选择对刀(默认是D1)，在偏移处输入偏移值（为正值），零点G处输入54，按计算即可算出T02的长度补偿值D1了。

基于PLC的数控加工中心自动换刀系统的研究

盘式刀库自动换刀控制系统的优势主要体现在以下几个方面。首先，自动换刀控制系统可以显著提高加工效率，避免了手动更换刀具的繁琐过程，节省了大量时间。其次，自动换刀控制系统可以降低工人的劳动强度，减少错误操作的可能性，提高生产安全性。最后，自动换刀控制系统有利于实现工厂的自动化和智能化，提升整体竞争力。
目前，加工中心自动换刀装置的研究主要集中在换刀方式、刀库设计、夹持机构和控制系统等方面。其中，换刀方式是自动换刀装置的核心技术之一，直接影响到换刀的效率和精度。按照换刀过程中是否有旋转动作，换刀方式可以分为旋转式和非旋转式两种。旋转式换刀方式又可以分为刀具旋转和主轴旋转两种，而非旋转式换刀方式则可以分为直插式和伸缩式两种。
盘式刀库自动换刀控制系统的工作原理基于计算机数值控制（CNC）技术，通过接收加工中心的指令，控制机械手臂进行刀具的更换。首先，机械手臂在盘式刀库中选择需要更换的刀具，然后将其抓取并移动到加工区域。接下来，机械手臂将旧的刀具从主轴中取出，并将新的刀具安装到主轴上。最后，机械手臂将更换下来的刀具放回盘式刀库的正确位置。
近年来，随着人工智能、机器学习和计算机视觉等技术的不断发展，加工中心自动换刀装置的研究也在不断深入。这些技术的应用，可以实现更加智能化和高效的换刀控制，从而提高加工中心的生产效率和加工质量。
在应用前景方面，加工中心自动换刀装置将会在更多领域得到应用。例如，在航空航天、汽车制造、模具制造和医疗器械等领域，由于对加工精度和效率的要求较高，因此对自动换刀装置的需求也将会不断增加。此外，在智能制造和数字化工厂的建设中，加工中心自动换刀装置也将会成为其重要组成部分之一。
加工中心自动换刀装置的发展历程可以追溯到20世纪80年代，当时该技术还处于研究和实验阶段。随着计算机技术、机械制造技术和液压气动技术的发展，自动换刀装置的可靠性、稳定性和效率得到了不断提高。进入21世纪以来，随着数控技术的快速发展和制造业的不断升级，加工中心自动换刀装置的应用范围和需求量也不断增加。

加工中心不同刀库的换刀方法和指令

加工中心是拥有刀库和自动换刀装置的数控加工设备。

刀库的种类有很多种，换刀的方法及换刀指令的编写和执行也各不相同。

下面，就为大家总结一下几种常见刀库的换刀方式及其指令。

斗笠式刀库的换刀:斗笠式刀库大多采用固定地址换刀方式，刀具号与刀座号存在一一对应的关系。

斗笠式刀库的换刀动作是依靠刀库的横向移动与主轴的上下移动来实现的，这种方式简称为主轴换刀方式。

由于没有换刀机械手，所以选刀动作不能在换刀动作之前预选，而是将换刀指令与选刀指令编写在同一个程序段中，其指令格式为M06 TXX。

执行这个指令时，刀库首先找到指令中主轴上需要换下的刀号所对应的刀座，并将其转到换刀位置，使主轴上的刀具换回到刀座中。

接下来，刀库再找到指令中需要换上的刀具，将其转到换刀位置，并换上主轴。

因为不能预选刀具，这个指令如果将Tx x放在M06之前就是无效的，最终选刀的动作还是在执行M06时执行，如果M06后面没有Tx x，系统就会报错。

圆盘式和链式刀库的换刀:圆盘式刀库和链式刀库一般会采用随机地址的换刀方式，刀具号与刀座号并不是一一对应，而是随机的，但数控系统能够记忆其对应关系。

圆盘式和链式刀库采用机械手进行换刀，换刀前可以对新换上的刀具进行预选。

刀具指令Tx x控制刀库旋转，并将选中的刀具转至换刀工作位置，而换刀指令M06控制换刀机械手的动作，实现主轴刀具与刀库换刀位置处新旧两把刀具的交换。

圆盘式和链式刀库的选刀指令与换刀指令可以编写在同一个程序段，也可以分在不同程序段编写，因此选刀与换刀动作也可以一起执行或分开执行，其指令格式为TXXM06。

执行这个指令时，刀库首先将指令中要换上的刀具转到换刀位置，然后机械手将刀库刀具与主轴刀具交换。

了解了以上两种换刀方式，我们可以对比一下哪种更好。

结果显而易见，第二种换刀方法将选刀动作与加工动作重叠在一起，这样换刀时就不必选刀而直接换刀，使加工效率得到了提高。

不同机床厂家的不同规定:不同的机床生产厂家对于换刀方法、换刀指令及其执行方式也有不同的规定。

加工中心的刀库形式与自动换刀程序的调试

加工中心的刀库形式与自动换刀程序的调试————————————————————————————————作者：————————————————————————————————日期：ﻩ加工中心的刀库形式与自动换刀程序的调试一、实训目的( 1 )了解加工中心的各种刀库形式;( 2 ）了解机械手换刀的基本动作组成；（ 3 )掌握加工中心自动换刀程序的编写与调试运行;二、预习要求认真阅读加工中心组成、换刀装置、自动换刀程序的编写等章节内容。

三、实训理论基础1 .加工中心的刀库形式加工中心刀库的形式很多,结构各异。

常用的刀库有鼓轮式和链式刀库两种。

图 11－１鼓轮式刀库（ a )径向取刀形式（ b ）轴向取刀形式 ( c ）径向布置形式（ d ）角度布置形式鼓轮式刀库结构简单,紧凑，应用较多。

一般存放刀具不超过３2 把。

见图 11-１。

径向取刀形式( a )多用于使用斗笠式刀库的立式加工中心和使用角度布置的机械手换刀装置的加工中心;形式( b ）应用比较广泛,可用于立式和卧式加工中心，换刀可用机械手或直接主轴移动式换刀。

由于从布局设计方面的考虑，鼓轮式刀库一般都采用侧向安装的结构形式，若用于机械手平行布置的加工中心时，刀库中的刀袋(座）通常在换刀工作位可作９0 o 翻转。

形式( c ）多用于小型钻削中心;形式( d ）一般用于专用加工中心。

链式刀库多为轴向取刀，适于要求刀库容量较大的加工中心。

见图１１-2 。

图 1１－2 链式刀库2 .自动换刀装置及其动作分解斗笠式刀库换刀装置我们已经在实训 4 中接触过，在此就不再赘述。

对于刀库侧向布置、机械手平行布置的加工中心,其换刀动作分解见图１1-３。

换刀时，Tｘｘ指令的选刀动作和Ｍ６指令的换刀动作可分开使用。

图 1１-３平行布置机械手的换刀过程图1１-4 角度布置机械手的换刀过程对于刀库侧向布置、机械手角度布置的加工中心，其换刀动作分解见图 11-4 。

机械手换刀装置的自动换刀动作如下:（1)主轴端: 主轴箱回到最高处( Z 坐标零点)，同时实现“主轴准停”。
