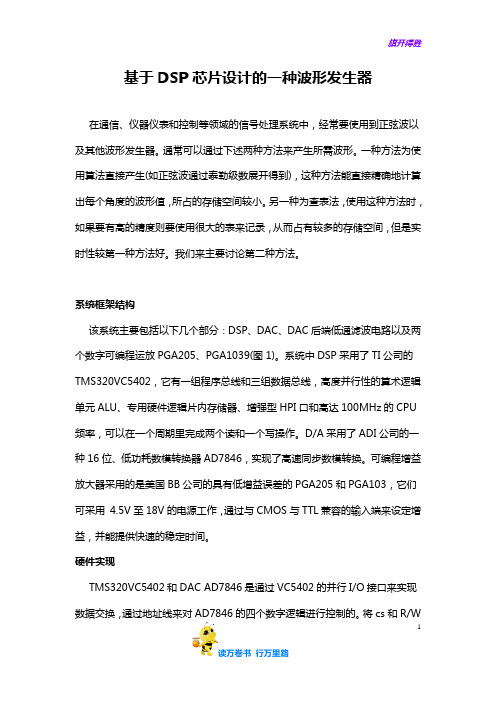

基于DSP芯片设计的一种波形发生器在通信、仪器仪表和控制等领域的信号处理系统中，经常要使用到正弦波以及其他波形发生器。
通常可以通过下述两种方法来产生所需波形。
一种方法为使用算法直接产生(如正弦波通过泰勒级数展开得到)，这种方法能直接精确地计算出每个角度的波形值，所占的存储空间较小。
另一种为查表法，使用这种方法时，如果要有高的精度则要使用很大的表来记录，从而占有较多的存储空间，但是实时性较第一种方法好。
我们来主要讨论第二种方法。
系统框架结构该系统主要包括以下几个部分：DSP、DAC、DAC后端低通滤波电路以及两个数字可编程运放PGA205、PGA1039(图1)。
系统中DSP采用了TI公司的TMS320VC5402，它有一组程序总线和三组数据总线，高度并行性的算术逻辑单元ALU、专用硬件逻辑片内存储器、增强型HPI口和高达100MHz的CPU 频率，可以在一个周期里完成两个读和一个写操作。
D/A采用了ADI公司的一种16位、低功耗数模转换器AD7846，实现了高速同步数模转换。
可编程增益放大器采用的是美国BB公司的具有低增益误差的PGA205和PGA103，它们可采用4.5V至18V的电源工作，通过与CMOS与TTL兼容的输入端来设定增益，并能提供快速的稳定时间。
硬件实现TMS320VC5402和DAC AD7846是通过VC5402的并行I/O接口来实现数据交换，通过地址线来对AD7846的四个数字逻辑进行控制的。
将cs和R/W1均置为低电平时，开始向该DAC写数，经过一段延时，将LDAC置为高电平，CLR置为低电平，DAC进行数模转换，最后，将R/W和CLR均置为低电平，即将该DAC锁存器清零。
当然，也可以通过CPLD来对其进行控制。
具体时序图如图2所示。
后端运放电路由可编程增益运放PGA205和PGA103串联组成。
该运放电路可提供从G=1到G=800的可编程增益放大。
增益输入端具体输入值详见参考文献[5]真值表。

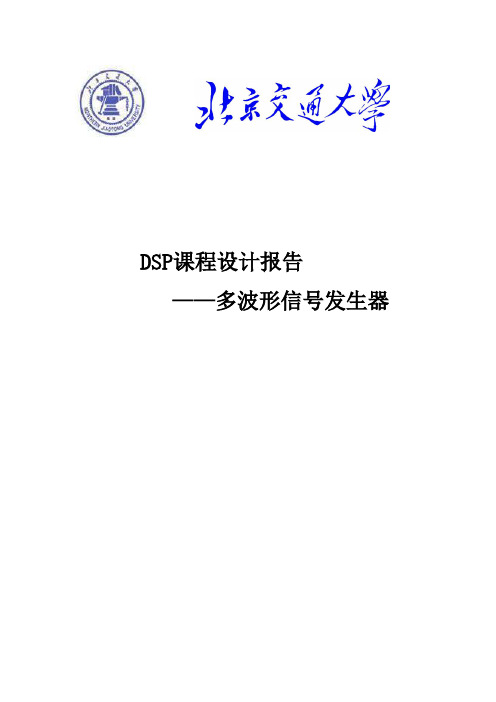

DSP课程设计报告——多波形信号发生器目录一、实验目的 (2)二、实验内容 (2)三、实验原理 (3)1.产生连续的波形的方法 (3)1.1 查表法： (3)1.2计算法： (3)2. TLV320AIC23B的内部结构及工作原理 (3)四、程序设计 (4)五、程序调试 (10)1、编译过程 (10)2、.cmd程序（5502.cmd）全文及其解释： (10)3、程序运行结果（图形和数据显示）： (12)六、硬件输出演示： (14)七、实验感想与体会....................................................................................... 错误!未定义书签。
