水工建筑物——坝下涵管在土石坝枢纽中，当由于两岸地质条件或其他原因，不易开挖隧洞时，可以采用在土石坝下埋设涵管的方式来满足泄水、引水的需求。
一、坝下涵管的特点与在山岩中开挖隧洞相比，坝下涵管不需要开山凿洞，结构简单、施工方便、工期较短、造价也低，因此在中、小型工程中使用较多。
同时，坝下涵管的进口通常在水下较深处，也是属于深式泄水或放水建筑物。
因此，其工作特点、工程布置、进出口的形式与构造等方面与水工隧洞均有相似之处。
但是，坝下涵管的管身埋设于土石坝坝下，穿坝而过，如设计施工不良或运用管理不当，极易影响土石坝的安全。
根据国内外土石坝失事资料的统计分析表明，坝下涵管的缺陷是引起土石坝失事的重要原因之一。
涵管的材料与土石坝的填土是两种性质差别较大的材料，如果两者结合不好，水库中的水就会沿管壁与填土之间接触面产生集中渗流，引起管外填土的渗透变形，特别当涵管由于坝基的不均匀沉陷或连接结构等方面原因，发生断裂、漏水时，后果更加严重，甚至导致坝体的失事。
因此在坝下涵管的设计、施工中必须采取适当的措施，做到管身与周围土体的紧密结合，加强管身的防渗处理，保证坝下涵管及坝体安全可靠运行。
对于高坝或多地震地区的坝，应尽量避免采用坝下涵管。
二、坝下涵管的位置选择坝下涵管的线路选择及工程布置的一般原则为经济合理、安全可靠、运行方便。
在进行坝下涵管的位置选择时，主要应考虑以下几个方面的问题。
1.地质条件应尽量将涵管设在岩基上。
如不可能时，对于坝高在10m以下的涵管也可设于压缩性小、均匀而密实的土基上，但必须有充分的技术论证。
涵管上部所受的外荷载沿管轴线方向变化较大，将可能产生不均匀沉陷，而引起管身断裂，因此，必须避免将管身部分设于岩基上、部分设于土基上，以防止因地基的不均匀沉降而使得管身断裂。
不得将涵管直接建在坝体填土中。
在进出口的位置，要注意山坡地质的稳定性，防止山坡塌方堵塞涵管。
2.地形条件涵管应布置在与进口高程相适应的位置，以免增加过多的挖方工程量。
带你了解水电站进水口水电站进水口是水电站从水库或河流中取水的水工建筑物。
对进水建筑物有以下基本要求：(1)要有足够的进水能力，在任何工作水位都能保证按要求引进必须的流量。
(2)水质要符合要求，木允许有害的泥沙、冰块及各种污物进入进水口。
(3)水头损失要小。
使水流能平顺地进入进水口，并将流速控制在一定的范围内。
(4)可控制流量，以便于引水系统的检修和紧急事故关闭。
(5)要有足够的强度、刚度和稳定性，结构简单，施工方便，造型美观，造价低廉，便于运行、检修和维护。
水电站进水建筑物的类型：水电站的进水口分为有压和无压两种。
1、有压进水口其特征是进水口位于水库死水位（指在正常运用情况下，允许水库消落的最低水位。
曾称为设计低水位）以下的一定深度，引进深层水，水流为有压流，其后常与有压引水隧洞或压力管道连接，适用于从水位变化幅度较大的水库中取水。
有压进水口也称深式进水口或潜没式进水口。
有压引水式水电站和坝后式水电站的进水口大都属于这种。
有压进水口按其所在位置和结构形式分为：竖井式（隧洞式）、塔式、岸塔式（压力墙式，包含斜坡式）、坝式。
①竖井式进水口（又称隧洞式进水口）：在进口附近的山体中开挖竖井，井壁衬砌的水平断面一般呈矩形，闸门安装在由山体中开挖出来的竖井井底，顶部布置启闭机室。
进水口其后接引水隧洞。
这种形式的优点是：结构简单，不受风浪、冰的影响，抗震性能好；由于充分利用了岩石的作用，钢筋混凝土工种量少，投资少。
缺点是：竖井前的一段隧洞只能在低水位时进行检修。
适用于岸坡较陡、岩石较好的情况，地质条件差时不宜采用这种型式。
②塔式进水口：位于水工隧洞或土石坝坝下埋管的首部，是一个不依傍山坡，独立于水库之中的封闭式塔或框架式塔，又称进水塔。
塔底装设闸门，在塔内或顶部布置启闭机室。
塔式进水口受风、浪、冰和地震的影响大，稳定性不如竖井式，需要较长的工作桥与岸边或坝顶连接。
适用于岸坡低缓、岩石破碎或覆盖层较厚，不宜采用靠岸进口的情况。

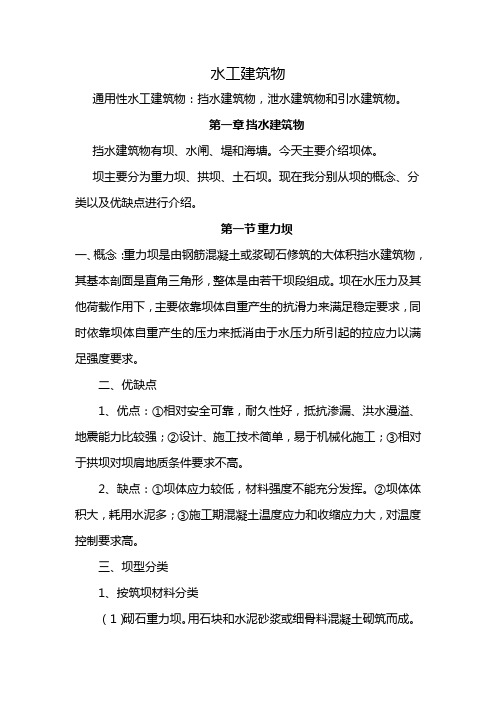

水工建筑物通用性水工建筑物：挡水建筑物，泄水建筑物和引水建筑物。
第一章挡水建筑物挡水建筑物有坝、水闸、堤和海塘。
今天主要介绍坝体。
坝主要分为重力坝、拱坝、土石坝。
现在我分别从坝的概念、分类以及优缺点进行介绍。
第一节重力坝一、概念：重力坝是由钢筋混凝土或浆砌石修筑的大体积挡水建筑物，其基本剖面是直角三角形，整体是由若干坝段组成。
坝在水压力及其他荷载作用下，主要依靠坝体自重产生的抗滑力来满足稳定要求，同时依靠坝体自重产生的压力来抵消由于水压力所引起的拉应力以满足强度要求。
二、优缺点1、优点：①相对安全可靠，耐久性好，抵抗渗漏、洪水漫溢、地震能力比较强；②设计、施工技术简单，易于机械化施工；③相对于拱坝对坝肩地质条件要求不高。
2、缺点：①坝体应力较低，材料强度不能充分发挥。
②坝体体积大，耗用水泥多；③施工期混凝土温度应力和收缩应力大，对温度控制要求高。
三、坝型分类1、按筑坝材料分类（1）砌石重力坝。
用石块和水泥砂浆或细骨料混凝土砌筑而成。
(2)混凝土重力坝。
用普通坍落度较大的常态混凝土（坍落度3—5cm）分块分层振动捣实建成。
（3）RCC重力坝（碾压式混凝土重力坝）。
用无坍落度混凝土，通仓分层铺填，振动压实建成。
2、按结构型式（1）实体重力坝。
坝内除廊道和较小空洞外，全部由筑坝材料填充，一般纵向每隔12—20m设有横向伸缩缝，将坝分成若干坝段。
（2）宽缝重力坝。
各坝段两侧的横缝内部拓宽成空的“宽缝”。
可以降低扬压力，减少工程量，但施工较实体重力坝复杂。
（3）空腹重力坝。
在实体重力坝内沿纵向开设较大的贯通的空洞，既可降低扬压力，也可将空洞作为发电厂房只用。
筑坝材料的强度能进一步得到利用，但坝内局部应力较大，需要配臵一定钢筋，施工也较复杂。
（4）框格重力坝。
坝体由纵、横向混凝土或砌石隔墙组成许多框格，框内填以砂石料构成，也称“硬壳坝”。
（5）预应力重力坝。
在实体重力坝上用锚入基岩内的垂直高强度钢索对坝施加预应力，用以代替一部分坝体自重，减少工程量。

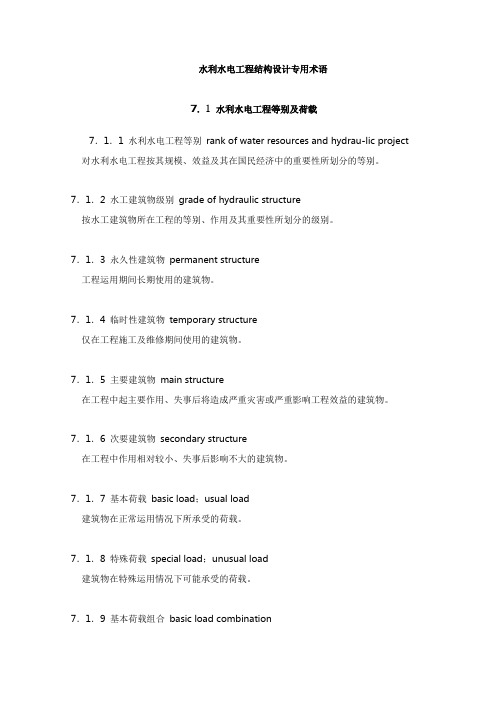

水利水电工程结构设计专用术语7．1 水利水电工程等别及荷载7．1．1 水利水电工程等别rank of water resources and hydrau-lic project 对水利水电工程按其规模、效益及其在国民经济中的重要性所划分的等别。
7．1．2 水工建筑物级别grade of hydraulic structure按水工建筑物所在工程的等别、作用及其重要性所划分的级别。
7．1．3 永久性建筑物permanent structure工程运用期间长期使用的建筑物。
7．1．4 临时性建筑物temporary structure仅在工程施工及维修期间使用的建筑物。
7．1．5 主要建筑物main structure在工程中起主要作用、失事后将造成严重灾害或严重影响工程效益的建筑物。
7．1．6 次要建筑物secondary structure在工程中作用相对较小、失事后影响不大的建筑物。
7．1．7 基本荷载basic load；usual load建筑物在正常运用情况下所承受的荷载。
7．1．8 特殊荷载special load；unusual load建筑物在特殊运用情况下可能承受的荷载。
7．1．9 基本荷载组合basic load combination建筑物在正常运用情况下对可能同时出现的基本荷载的组合。
7．1．10 特殊荷载组合special load combination建筑物在特殊运用情况下对可能同时出现的基本荷载与特殊荷载的组合。
7．2 挡水建筑物7．2．1 挡水建筑物water retaining structure拦截水流、抬高水位以及阻挡河水泛滥或海水入侵的水工建筑物。
7．2．2 坝dam修建在河道或山谷中拦截水流、抬高水位、调蓄水量的挡水建筑物。
7．2．3 混凝土坝concrete dam用混凝土或钢筋混凝土材料浇筑的坝。
7．2．4 碾压混凝土坝roller compacted concrete dam(RCCD)将干硬性的混凝土拌和料分薄层铺开并经振动碾压密实而成的混凝土坝。
大伙房水库输水工程取水首部工程设计研究刘艳芬【摘要】大伙房水库输水二期工程主要是将一期工程调入大伙房水库的水,通过隧洞和输水管道有效地输配给下游受水城市.工程通过设置拦污栅和旋转滤网,同时采取分层取水方式等措施,确保了城市生活用水水质,较好地解决了已建成深水库岸多层取水问题,也为类似工程提供了更多经验.【期刊名称】《水利建设与管理》【年(卷),期】2017(037)001【总页数】4页(P32-35)【关键词】输水工程;取水口;拦污系统;拦污栅;旋转滤网【作者】刘艳芬【作者单位】义县水利勘测设计队,辽宁锦州 121100【正文语种】中文【中图分类】TV672大伙房水库输水二期工程对地区经济、社会可持续发展和辽宁老工业基地振兴具有十分重大的意义。
大伙房水库输水二期工程分两步实施，一步工程设计水平年为2015年，输水量327万t/d，其中抚顺26万t/d、沈阳175万t/d、辽阳37万t/d、鞍山38万t/d、营口34万t/d、盘锦17万t/d；二步工程设计水平年为2030年，输水量504万t/d，其中抚顺45万t/d、沈阳227万t/d、辽阳62万t/d、鞍山58万t/d、营口58万t/d、盘锦57万t/d；供水保证率为95%。
针对取水口及隧洞输水能力按总工程规模设计，引水规模为577万m3/d(流量为66.78m3/s)。
取水首部工程位于大伙房水库库区左岸，距坝址约700m，为岸塔式结构，是工程供水控制的关键部位，兼具水利工程和城市供水工程双重特点。
工程全长131.14m，分引水明渠段、取水闸门段、进口格栅段、整流收缩段和快速启闭事故闸门段5部分。
考虑水库水位变化，为确保取水水质，分3层取水。
取水头部单位工程编号DSS2G-1，位于沈阳市大伙房水库水源工程取水口上游，靠近二副坝。
工程场址具备良好的地形条件，岩体裸露，临水面较陡，平面略成半岛形，中部有凸脊伸向水库，宽度约100m，两侧凹缩。
岩石为弱风化花岗质片麻岩，岩体较破碎—较完整，节理面平直光滑或起伏粗糙，微张或闭合，透水率为4.1Lu，属弱透水，是优良场址。
农村水系综合治理设计导则1范围本文件规定了农村水系河道治理、坑塘治理、水系连通、水生态环境、人文景观等综合治理的内容和技术要求。
本文件适用于农村水系综合治理的设计。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50014 室外排水设计标准GB 50201 防洪标准GB 50265 泵站设计标准GB 50286 堤防工程设计规范GB 50288 灌溉与排水工程设计标准GB 50707 河道整治设计规范GB 51018 水土保持工程设计规范GB 55014 园林绿化工程项目规范JTG C30公路工程水文勘测设计规范SL 44 水利水电工程设计洪水计算规范SL 265 水闸设计规范SL 723 治涝标准TB10017铁路工程水文勘测设计规范3术语和定义下列术语和定义适用于本文件。
3.1农村水系位于农村地区的河流（沟）、坑塘等水体组成的水网系统。
3.2水生态修复.依据生态学原理，通过工程和非工程措施，将受损的水生态系统恢复到良性可持续状态。
3.3生态护岸在传统护岸技术基础上，利用活体植物和天然材料作为护岸材料，既满足岸坡防护要求，又能为生物提供良好栖息地条件、改善自然景观的护岸结构。
4总体要求4.1设计应以批准的国民经济和社会发展规划、国土空间规划、流域防洪规划、岸线保护与利用规划、乡村建设规划等相关规划为依据。
4.2设计应在现状调查的基础上，分析存在的主要问题和成因，合理确定工程建设任务和总体设计方案。
4.3工程应进行系统治理，统筹协调防洪、除涝、供水、灌溉、养殖、生态、景观等功能需求，并优先保障防洪、除涝安全。
4.4设计应统筹流域规划和保护对象重要性，合理确定工程防洪除涝标准，并符合GB 50201、SL 723的相关规定。
4.5应根据河流自然特征和人口聚居情况，分河段提出针对性治理措施。
黔江区罗家堡水库工程枢纽工程(合同编号:LJBSG2016-2)取水塔施工专项方案批准：审核：编制：中国水利水电第五工程局有限公司罗家堡水库工程项目经理部2019年12月目录1. 概述 (1)1.1 工程概况 (1)1.2 编制依据 (2)2. 施工布置 (2)2.1施工道路布置 (2)2.2垂直及水平人行通道布置 (2)2.3供水、供电系统布置 (2)2.4施工导截流 (3)2.5施工排水 (3)2.6混凝土生产及运输 (3)2.7钢筋加工及运输 (3)3. 施工程序及工艺流程 (3)3.1 施工程序 (3)3.2 施工工艺流程 (3)4. 取水塔基础开挖 (4)5. 混凝土分层分块和模板配置 (4)5.1 混凝土分层分块 (4)5.2 混凝土分层 (5)5.3 模板选型 (6)6. 混凝土施工方法 (7)6.1 钢筋施工 (7)6.2 模板施工 (7)6.3 预埋件施工 (9)6.4 混凝土拌制及运输 (9)6.5 混凝土入仓方式 (10)6.6 混凝土浇筑方法 (10)6.7 混凝土平仓和振捣 (10)6.8 模板变形观测 (11)6.9 拆模 (11)6.10 施工缝处理 (11)6.11 混凝土养护 (12)6.12 混凝土表面缺陷处理 (12)6.13 过流面保护 (14)6.14 混凝土冬、雨季施工 (14)6.15 混凝土温控措施 (15)6.16 金属结构安装 (15)7.进度安排 (15)8. 施工资源配置 (16)8.1 施工人员配置计划 (16)8.2 施工设备和模板配置计划 (16)9. 质量保证措施 (17)10.安全保证措施 (18)10.1 施工危险源和安全管理难点分析 (18)10.2 安全技术措施 (18)10.3 安全管理措施 (19)10.4 应急预案 (21)11.文明施工 (21)1. 概述1.1 工程概况罗家堡水库取水塔布置于坝区右岸，结合导流洞布置，位于导流洞进口5m处。
浅析两河口水电站进水塔纵横梁混凝土施工支撑体系摘要：为了寻求最优化的混凝土模板支撑体系结构，两河口进水塔门机轨道梁浇筑介绍运用概念设计的原则指导结构选型，通过过程来检查变形情况，对结构方案检查承载力、变形、稳定性的对比分析。
经过优化设计后的型钢支撑体系结构承载力和稳定性大大提高，在实际工程应用中，降低施工干扰提供了类似的参考。
关键词：门机轨道梁；支撑体系；理论设计；结构选型；施工技术1 引言部分目前，高空轨道梁混凝土施工优化调整在水工建筑物中难点，关系到一个工程的重之重。
现在大多采用现浇混凝土施工，结构构件是在模板的支撑下进行混凝土浇筑、振捣及养护施工。
模板支撑体系是施工中的一种临时结构，其强度和稳定性不仅关系到结构的成形，更关系到施工的安全。
鉴于其重要性，科学合理的模板支撑体系方案设计正越来越引起人们的重视。
科学合理的结构方案是建立在对结构受力状态和结构性能的准确把握基础上，本文介绍了在概念设计基础上进行结构选型，通过一个作业面施工，最终经优化而形成合理方案的整个过程。
2 工程概况两河口水电站进水口采用岸塔式，位于距坝轴线上游约230m处的右岸岸坡上。
6孔进水口呈“一”字型布置，塔顶设置交通桥与边坡平台连通，由坝顶602#公路与外界相通。
进水塔建基面高程2760.00m，塔顶高程2875.00m，塔体前缘总宽度159.8m，顺水流方向长33.0m，塔高115.0m。
进水塔前半部为拦污栅及叠梁门段，每孔进水口共设有4孔拦污栅，拦污栅孔口尺寸3.8m×66.0m（宽×高），叠梁门孔口尺寸3.8m×31.5m（宽×高）。
栅墩间除胸墙外，还设置横撑连接，以加强拦污栅结构的整体性。
为了增强拦污栅段的抗震能力，在拦污栅段和主塔体之间采用隔墙和纵撑连接。
拦污栅闸后为主塔体，采用喇叭型进口，内设检修闸门槽、快速闸门槽和通气孔，通气孔后与压力管道渐变段相接。
检修闸门尺寸6.6m×7.8m（宽×高）；快速闸门尺寸6.0m×7.5m（宽×高）；通气孔断面尺寸6.0m×2.0m（长×宽）。
