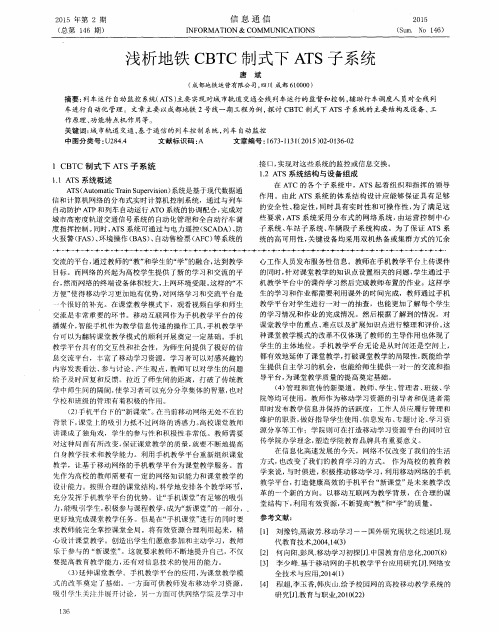

CBTC制式下的ATS子系统研究

  • 格式：pdf
  • 大小：220.64 KB
  • 文档页数：4

下载文档原格式

  / 4

合集下载

城市轨道交通基于通信的列车制系统(CBTC)列车自动监控(ATS)技术规范

城市轨道交通基于通信的列车制系统(CBTC)列车自动监控(ATS)技术规范
主 编 单 位 :上 海 市 交 通 运 输 和 港 口 管 理 局 上海申通地铁集团有限公司
批 准 部 门 :上 海 市 城 乡 建 设 和 交 通 委 员 会 施 行 日 期 :2013 年 10 月 1 日
2013暋 上 海
上海市城乡建设和交通委员会文件
沪 建 交 [2013]773 号
上海市城乡建设和交通委员会 关于批准《城市轨道交通基于通信的列车
1
2暋术暋语
2灡0灡1暋 列 车 自 动 控 制 (ATC)AutomaticTrainControl 自动控制列车运行并保证列车运行安全和指挥调度列车的
系统。ATC 包括列车自动防护、列车自动监控、列车自动驾驶。 2灡0灡2暋 列 车 自 动 防 护 (ATP)AutomaticTrainProtection
上
海
市
建
筑
建
材
业
上海市建筑建材业市场管理总站
市
场
暋ቤተ መጻሕፍቲ ባይዱ
管
暋
理
总
站
上海市工程建设规范
城市轨道交通基于通信的列车 控制系统(CBTC)列车自动 监控(ATS)技术规范
TechnicalspecificationforCommunication灢 BasedTrainControl(CBTC)system's AutomaticTrainSupervision(ATS)of urbanrailtransit DG/TJ08-2130-2013 J12439-2013
列车自动控制 系 统 的 子 系 统,通 过 列 车 检 测、列 车 间 隔 控 制 和联锁等,以“故障灢安全暠的 方 式 实 现 对 列 车 的 冲 撞、超 速 和 其 他 危险状况的防护。 2灡0灡3暋 列 车 自 动 监 控 (ATS)AutomaticTrainSupervision

地铁信号系统ATS子系统冗余功能研究

地铁信号系统ATS子系统冗余功能研究

地铁信号系统ATS子系统冗余功能研究摘要：某地铁2号线安装SelTrace@CATC信号系统，这一系统直接关乎轨道交通运作的安全、正点。

本文探讨了ATS采取的冗余形式，且研究了ECPC装置的冗余功能保障信号系统的稳定性与可用性。

关键词：ATS；冗余功能；ECPCATS子系统属于列车运转的监控中心，其经过接受列车上传送的信号调度指挥每种状态下的列车，且为调度者提供列车运作的信号，为调度者提供一些路况运行图等。

但是，应用ATS时有许多设计问题，当系统设备异常时，整个列车运作流程出现瘫痪，因列车调度所要的步骤复杂，导致作业界面繁琐紊乱等。

1、ATS功能分析ATS属于CBTC系统的一个关键子系统，和CBTC的其余子系统共同实现了列车运行安全及效率所要的各种功能。

ATS子系统旨在为CBTC 系统带来整体管理，它是系统与操作者间的接口，带来ATS必要的自控功能[1]。

ATS给操作者提供了满足人机工程学的交流操作界面，操作者极易学习、接受和掌握。

因为ATS属于非安全子系统，自身无需肩负安全责任，因此全部的ATS传出的信号要求行车操作者通过2遍确定后生效。

ATS子系统的具体功能：信号设施状态与性能监控；列车进路管理与分配；列车时刻表与运作间距的调整；列车追踪；ATS操作者的人机界面；智能获得系统运转信息且可以制成所选日志报告；存储设备运转状况回访与记录情况。

ATS操控模式包括中央级操控、车站级操作与紧急控制PC处理（ECPC）。

2、ATS子系统中常见的设计问题列车发车间隔由人工排列，系统装置出现异常时，列车仅能以固定形式运转，ATS功能将无法起到任何效果。

ATS优化规划一般是当列车服务器出现异常时在不失真状态下可以实现智能排列列车、智能调整等作用[2]。

ARAID1读取信息的方式绝对安全，但是也会存在很多问题，因为需要镜像成信息，磁盘使用率仅能达到50%，当第二个硬盘受损时，磁盘会丧失冗余功能，要求维修者定时更新，相对投资偏高，所以ATS子系统要采取多种磁盘排列计划实现冗余规划。

地铁信号系统ATS子系统冗余功能分析

地铁信号系统ATS子系统冗余功能分析

地铁信号系统ATS子系统冗余功能分析黄毅胡文龙摘要：南昌地铁1号线采用上海电气泰雷兹的[email protected]信号系统，该系统直接关系到城市轨道交通运营的安全、正点。

文章就ATS采用的冗余方式进行分析，并对ECPC设备的冗余措施保证信号系统的可靠性及可用性方面进行探讨。

关键词：信号;ATS;冗余;ECPCU231.7 文献标志码：A ：2095-2945（2019）24-0083-02Abstract： The [email protected] CBTC signal system of Shanghai Electric Therese is adopted in Nanchang Metro Line 1， which is directly related to the safety and punctuality of urban rail transit operation. This paper analyzes the redundancy mode adopted by ATS，and discusses the redundancy measures of ECPC equipment to ensure the reliability and availability of the signal system.Keywords： signal; ATS; redundancy; ECPC1 列车自动监控系统（ATS）功能ATS是CBTC系统重要子系统之一，与CBTC的其他子系统一起，实现了轨道交通行车安全和效率所需的各项功能。

ATS子系统是为CBTC系统提供全面系统管理的工具，它作为系统和操作人员（即行车操作人员，维修人员等）之间的接口，提供ATS必需的自动控制功能。

ATS系统为操作人员提供了符合人机工程学的对话操作界面，操作人员非常容易学习接受并掌握。

由于ATS是一个非安全子系统，其本身不承担安全责任，所以所有的ATS发出的命令，需要行车操作人员经过两次确认后生效。

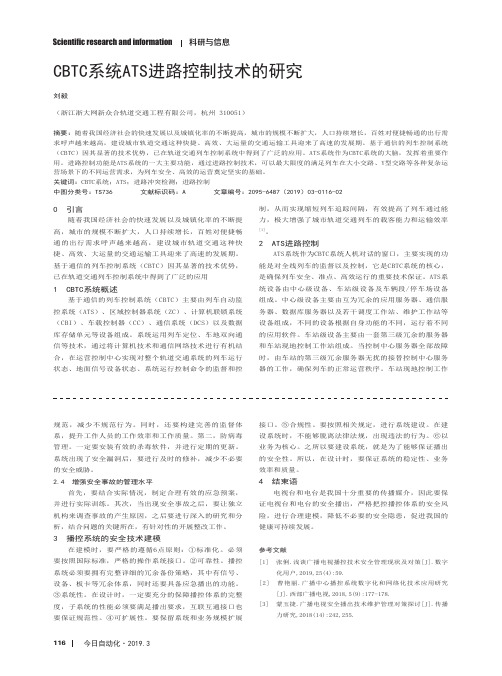

CBTC系统ATS进路控制技术的研究

CBTC系统ATS进路控制技术的研究

Scientific research and information科研与信息0　引言随着我国经济社会的快速发展以及城镇化率的不断提高，城市的规模不断扩大，人口持续增长，百姓对便捷畅通的出行需求呼声越来越高，建设城市轨道交通这种快捷、高效、大运量的交通运输工具迎来了高速的发展期。

基于通信的列车控制系统（CBTC）因其显著的技术优势，已在轨道交通列车控制系统中得到了广泛的应用1　CBTC系统概述基于通信的列车控制系统（CBTC）主要由列车自动监控系统（ATS）、区域控制器系统（ZC）、计算机联锁系统（CBI）、车载控制器（CC）、通信系统（DCS）以及数据库存储单元等设备组成。

系统运用列车定位、车地双向通信等技术，通过将计算机技术和通信网络技术进行有机结合，在运营控制中心实现对整个轨道交通系统的列车运行状态、地面信号设备状态、系统运行控制命令的监督和控制，从而实现缩短列车追踪间隔，有效提高了列车通过能力，极大增强了城市轨道交通列车的载客能力和运输效率[1]。

2　ATS进路控制ATS系统作为CBTC系统人机对话的窗口，主要实现的功能是对全线列车的监督以及控制，它是CBTC系统的核心，是确保列车安全、准点、高效运行的重要技术保证。

ATS系统设备由中心级设备、车站级设备及车辆段/停车场设备组成。

中心级设备主要由互为冗余的应用服务器、通信服务器、数据库服务器以及若干调度工作站、维护工作站等设备组成，不同的设备根据自身功能的不同，运行着不同的应用软件。

车站级设备主要由一套第三级冗余的服务器和车站现地控制工作站组成。

当控制中心服务器全部故障时，由车站的第三级冗余服务器无扰的接替控制中心服务器的工作，确保列车的正常运营秩序。

车站现地控制工作CBTC系统ATS进路控制技术的研究刘毅（浙江浙大网新众合轨道交通工程有限公司，杭州 310051）摘要：随着我国经济社会的快速发展以及城镇化率的不断提高，城市的规模不断扩大，人口持续增长，百姓对便捷畅通的出行需求呼声越来越高，建设城市轨道交通这种快捷、高效、大运量的交通运输工具迎来了高速的发展期。
