大型电子游戏机投币器维修技巧

电子投币器
一，电子投币器的使用
1，放置本店游戏币与样币处。

2，连接号+12V，地，投币信号，码表线（码表线可不接）。

3，调节检币精准开关（一般放精准）和检币松紧电位器来调节检币精度。

4，调整币信号脉冲宽度（快慢25ms,50ms,100ms）和脉冲极性（NC,NO一般选择NO.）
二，电子投币器常见故障
1，吃币：
a, 投币器内部光眼有灰尘，造成计数错误。

b, 脉冲宽度调整不当。

c, 脉冲极性选择不当。

d, 连线断，IO板坏，主板坏，投币器坏。

2，卡币：币道太脏。

3，投币无效：
a, 投币器内光眼太脏，有灰尘。

b, 脉冲宽度调整不当。

c, 脉冲极性选择不当。

d, 连线接触不良，IO板坏，主板坏，投币器坏
4，投币后游戏币从退币口退出
a, 精密度调整问题，可重新调整或将精密拨到正常。

b, 投币器供电问题，检查+12V供电是否正常。

c, 有币卡在出币口造成投币器内CPU保护（通常会伴有蜂鸣声）
d, 连线接触不良造成供电问题。

e, 退币键不能正常回位。

大型游戏机退币故障一般有以下几种情况：1、机器显示31，JP灯不亮，不能做任何操作。

2、退币不计数，按退币键退很多币，但是分数不减。

3、每次都多退1-2个币。

退币后分数可以正常减掉，但总是多1、2个。

4、不退币。

按退币键没有反应，退币电机不转。

下面就上面几种现象详细说明：1、机器显示31，JP灯不亮，不能做任何操作。

显示31为退币电眼故障，玛莉机退币为常闭式，电眼上的红外线发射管和接收管之间不能有阻碍，退币电机工作时硬币会快速的从发射接受管之间穿过，退币电眼会给主板一个脉冲信号，主板判断已经退出一个币，相应的分数自动减掉。

明白了退币的工作流程，下面的故障原因也就简单了。

①一种情况是退币电眼上的拨动开关拨错了位置。

这个小开关也是选择常开(No)、常闭(Nc)的，但是一般电眼上并没有明确标注，我们需要记住，这个开关上面才是常闭(Nc)，也就是说应该拨到上面。

如果拨到下面，同时退币电眼安装正确，那么机器会显示31，电眼上的指示灯不亮(正常状态下这个灯应该是亮的)。

②退币电机出口处(退币电眼处)卡币。

这种现象很常见，一般是电机出口处的币正好位于退币电眼上的红外线发射管和接收管之间，这时只需要把币手动拿出或者按电源盒上的手动退币键把这个币退出来就可以了。

如果是开机状态下拿开了卡住的币，退币电眼上的指示灯会点亮，同时机器也发出和30报警一样的声音、JP灯开始闪烁，这时关闭电源重新开机即可。

需要注意的是：这种现象除非是机器在退币过程中断电出现的，否则一定还伴有其他故障，如多退1、2个币，经常显示31，关机在开就好等，这种故障原因下面单独说明。

③电眼上的红外线发射管和接收管没有对准退币电眼上连着两根线的小红外线管应该插到电机后面的小孔里，这样才能和电眼小板上的红外线管对准。

如果小开关选择对了位置，但是这个红外线管没有安装正确，机器也会显示31。

如果小开关拨在下面，同时这个红外线管没有插进去，那么机器显示正常，但是退币不计数。

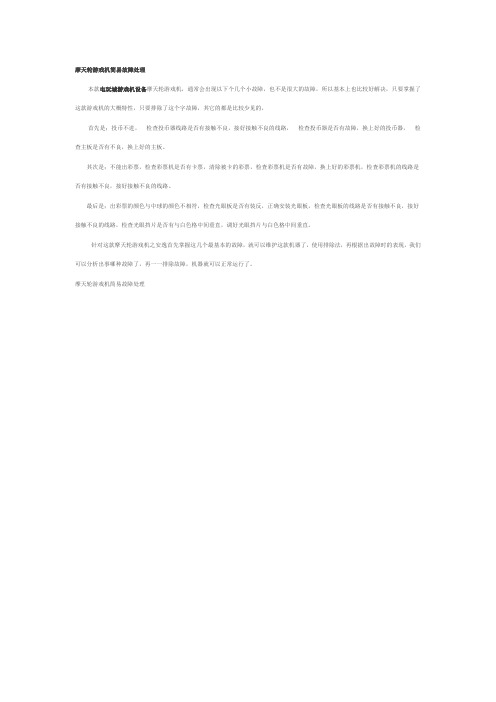

摩天轮游戏机简易故障处理
本款电玩城游戏机设备摩天轮游戏机，通常会出现以下个几个小故障，也不是很大的故障，所以基本上也比较好解决，只要掌握了这款游戏机的大概特性，只要排除了这个字故障，其它的都是比较少见的，
首先是；投币不进，检查投币器线路是否有接触不良，接好接触不良的线路，检查投币器是否有故障，换上好的投币器，检查主板是否有不良，换上好的主板。

其次是；不能出彩票，检查彩票机是否有卡票，清除被卡的彩票，检查彩票机是否有故障，换上好的彩票机，检查彩票机的线路是否有接触不良，接好接触不良的线路。

最后是；出彩票的颜色与中球的颜色不相符，检查光眼板是否有装反，正确安装光眼板，检查光眼板的线路是否有接触不良，接好接触不良的线路，检查光眼挡片是否有与白色格中间垂直，调好光眼挡片与白色格中间垂直。

针对这款摩天轮游戏机之安逸首先掌握这几个最基本的故障，就可以维护这款机器了，使用排除法，再根据出故障时的表现，我们可以分析出事哪种故障了，再一一排除故障，机器就可以正常运行了。

摩天轮游戏机简易故障处理。

电子投币器原理与维修投币器是大型游艺机的标配，而电子投币器的使用比例远远大于机械式投币器，这足见其重要性。

然而，由于投币器的采购成本不高且损坏率低，技术员很少研究电子投币器的维修，而是更换故障的投币器。

但是研究电子投币器的原理和维修仍然很重要。

首先，电子产品的价格和技术含量不成正比，因此研究电子投币器的知识可以帮助我们研究和维修其他电子设备的主板。

其次，坏的电子投币器在店面库存比较多，我们可以有足够的坏板去练。

电子投币器的原理包括MCU（单片机）的控制电路和运放4558为主的信号放大电路。

研究这些知识可以帮助我们消除对电路与电路之间信号传递和MCU控制外围电路的疑惑。

维修实际上就是一个推理排查的过程，我们掌握的电子理论知识就是推理排查的动力，它决定了我们找到故障的速度。

单片机是一种可编程的集成电路，可以按照程序指示进行逻辑运算，通过I/O（输入/输出）接口完成不同控制需求。

作为维修人员，我们只需要关心单片机的外围电路和最小系统。

如果对单片机编程有兴趣，可以自学，但是研究单片机编程的难度远没有想象的那么大。

数字电路涉及到的专业名词包括供电和信号。

一般不可写入，只能通过特殊方式进行编程。

4.外设接口。

用于与外部设备进行通信，包括输入输出口、串口、SPI接口等。

就像PC机的USB、HDMI等接口。

5.时钟电路。

用于产生时钟信号，保证单片机内部各设备同步工作。

6.复位电路。

用于产生复位信号，使单片机回到初始状态。

需要注意的是，单片机内部各部分之间的通信都是通过总线来实现的，总线是一种用于连接内部各部分的电路。

单片机与RAM的最大区别在于，掉电后RAM保存的数据会丢失，而ROM保存的数据则不会。

单片机的I/O接口可以用作输入或输出，就像PC机的串口和并口一样。

此外，单片机还包括定时器/计数器、中断源和UART串口等。

单片机是将所有这些部件集成在一块芯片上，这也是“单片机”名称的由来。

下载到单片机的程序是经过加密的，他人不能将程序备份出来，除非找专门机构破解，但代价昂贵。

学习电子投币器的原理与维修的重要性投币器是大型游艺机的标配，而电子投币器的使用比例远远大于机械式投币器，这足见其重要性。

由于投币器的采购成本不高且损坏率低，所以研究电子投币器维修的技术员很少，遇到投币器故障基本是更换。

既然这样，那么我们为什么要学习它的原理和维修呢？我们知道，电子产品的价格和它的技术含量很多时候是不成正比的，例如我们用的家庭电脑的主板设计到的技术含量肯定不低于娃娃机“波波腾”的主板，但是家用电脑主板几百块就可以买到。

电子投币器涉及的知识面和彩票机、礼品机的主板相当，通过对电子投币器的学习，我们就有了去研究和维修彩票机、礼品机主板的能力了。

还有一个原因就是坏的电子投币器在店面库存比较多，我们可以有足够的坏板去练习。

电子投币器的原理涉及两大块内容：MCU（单片机）的控制电路和运放4558为主的信号放大电路。

我们知道有MCU的电路板都能实现智能的判断和控制，那么这些智能的“动作”是如何做到的呢、电路与电路之间又是如何传递信号的呢、MCU又是如何控制外围电路的呢、信号放大是怎么一回事呢？通过对本篇的学习将会帮助大家消除这些疑惑。

维修实际上就是一个推理排查的过程，我们掌握的电子理论知识就是推理排查的动力，它决定了你找到故障的速度。

很多前辈会说：维修技术其实就是一层纸，捅破之后都没有什么“技术含量”。

当你的理论知识渐渐增长之后，你会发现这句话是对的。

所以，努力学习吧！第一章单片机的介绍单片机其实就是一种可编程，并按照程序指示进行逻辑运算，通过I/O（输入/输出）接口完成不同控制需求的集成电路。

通过这个定义我们可以知道：1. 从外观看，它是一个集成IC。

2. 它与外界的联系（无论是感应外围电路的变化还是控制外围电路）是通过该IC的脚位（I/O接口）； 3. 给它灌输什么样的思想（编写什么样的程序）就能实现什么样的功能。

单片机是面向控制的，可以通过I/O接口控制数码管的显示、控制电机的停转、控制数据的传输等功能。

电子游戏机的维修操作规程序言电子游戏机在现代娱乐行业中扮演着重要的角色，但在长期使用过程中难免会出现各种故障。

为了确保终端用户的游戏体验并维持设备的正常运行，本操作规程旨在提供电子游戏机维修的标准和操作指南。

本规程适用于所有维修人员，要求按照规定的步骤和安全要求进行操作。

一、安全操作1. 维修人员必须佩戴适当的个人防护装备，如手套、眼镜或面罩等。

2. 在进行维修操作之前，务必确保游戏机已经断电并拔除所有电源插头。

3. 如果需要拆卸电子游戏机的外壳，使用合适的工具并小心操作，避免损坏内部零部件。

4. 维修期间，严禁在设备内部吸烟或使用易燃物品。

5. 维修结束后，必须仔细检查设备，确保所有零部件都已完好安装并符合正确的位置。

二、故障排查1. 维修人员应仔细询问终端用户关于故障的具体描述和观察到的异常现象。

2. 检查电源供应是否正常并确认已连接正确。

3. 检查所有连接线缆，确保其连接牢固且没有损坏。

4. 检查游戏机内部是否有灰尘或杂物积累，需定期清理。

5. 使用合适的测试工具来检测故障组件，并及时记录所发现的问题。

三、常见故障修复1. 电源问题- 如果游戏机无法开机，请检查电源线是否插入正确并且插座正常工作。

- 如果电源线和插座无问题，检查游戏机的电源开关是否正常。

2. 显示问题- 如果屏幕无显示，请检查视频连接线是否连接牢靠，并确保显示器工作正常。

- 如果显示器工作正常，但游戏画面无法显示，请检查游戏板卡的插槽是否干净，并重新插拔插槽。

3. 控制问题- 如果操纵杆或按钮无法使用，请检查连接线是否损坏，并确保操纵器与主机连接正常。

4. 声音问题- 如果没有声音输出，请检查音频连接线是否插入正确，并检查音量设置是否正确。

- 如果连接线和音量设置无问题，可尝试更换音频输出设备。

5. 存储问题- 如果游戏卡带或光盘无法读取，请检查存储介质是否干净，并检查读卡器或光驱是否正常工作。

四、维修记录和报告1. 在维修过程中，维修人员应详细记录所采取的操作步骤、更换的零部件和使用的工具等信息。

电子设备的故障和维修技巧电子设备已经成为了现代社会不可或缺的一部分，从手机到电脑、从电视到游戏机，每天人们都会使用各种电子设备。

然而，当这些设备面临故障时，很多人并不知道该如何处理。

这篇文章将介绍电子设备常见的故障类型以及维修技巧，帮助读者在出现问题时能够进行有效的修复。

一、电子设备常见故障类型1. 电池寿命短电子设备的电池寿命很大程度上决定了它们的使用时间。

而当电池寿命短时，电子设备的使用时间也会大大缩短。

这是很多人都面临的一个问题，特别是在手机等移动设备方面。

2. 硬件故障硬件故障是电子设备出故障最常见的原因，而且通常比软件故障更严重。

硬件故障可能包括：屏幕破裂、电池充电不良、主板死机等。

3. 软件故障软件故障指的是电子设备操作系统或应用程序中的错误，通常能够在软件层面解决。

软件故障或许不像硬件故障那样严重，但它往往会带来相当的麻烦，比如说设备经常死机、应用程序无法打开等。

二、电子设备维修技巧1. 如果你的电子设备电池寿命短，你可以尝试关掉一些不必要的功能和应用，包括蓝牙、Wi-Fi、定位等等。

这有助于减少电池的消耗。

另外，你还可以选择购买更大容量的电池或者更高效的充电器。

2. 如果你的电子设备遭遇硬件故障，除了恰当的保护设备外，你还可以尝试自己维修。

如果遇到简单的故障，例如屏幕破裂等，你可以将维修部件购买下来，然后按照相应的说明书进行维修。

3. 如果你的电子设备遭遇软件故障，你可以尝试重启设备或者进行系统恢复。

在进行重启或系统恢复之前一定要备份好个人数据。

如果这些方法仍然不起作用，你就需要考虑进行系统重置，将设备恢复到出厂设置状态。

4. 如果你对自己维修电子设备没有把握，或者你的设备遭遇的故障太过复杂，那么最好将设备送到专业的维修商进行修理。

寻找可靠的维修商可能不是那么容易，但是我们建议你选择有口碑和良好信誉的维修店铺进行修理。

总结：对于电子设备的故障和维修方法，每个人都应该有一定的了解。

游戏机修理指南的关键内容游戏机修理指南的关键内容游戏机在现代社会中越来越受到年轻人的喜爱，然而随着使用时间的增加，游戏机也不可避免地出现一些故障。

为了帮助用户了解游戏机的一些常见问题及其解决方法，以下是游戏机修理指南的关键内容。

一、游戏机故障排查与维修原则1. 排查故障：遇到游戏机出现问题时，首先要仔细观察故障现象，比如是否有异常的声音、屏幕是否显示正常、是否有异常发热等。

同时可以检查连接线是否接触良好，以及电源是否正常供电等。

2. 参考官方手册：游戏机一般配备有官方的使用手册，用户可以仔细翻阅手册中的故障排查部分，根据故障现象查找相应的解决方法。

3. 寻求技术支持：在排查问题后，如果无法解决故障，用户可以拨打游戏机厂商提供的售后服务电话，或者参考游戏机厂商官方网站上的技术支持页面，寻求专业技术人员的帮助。

二、常见游戏机故障及解决方法1. 无法开机：可能原因包括电源线接触不良、电源插座故障等。

解决方法是首先检查电源线是否插紧，然后更换电源插座尝试重新开机。

2. 画面异常或者无画面：可能原因包括连接线接触不良、屏幕损坏等。

解决方法是首先确保连接线插头插紧，然后尝试重新连接到电视或显示器上，若画面仍然异常，则需要将游戏机送修。

3. 游戏卡无法识别或者读取错误：可能原因包括游戏卡接触不良、游戏卡污损等。

解决方法是首先将游戏卡取出重新插入，并确保接触良好，若问题仍然存在，则可以尝试使用软布蘸少量酒精擦拭游戏卡的金属接点，使其清洁。

4. 游戏机运行缓慢或卡顿：可能原因包括游戏机存储空间不足、游戏机内部散热不良等。

解决方法是首先清理游戏机内部的垃圾文件，删除不需要的游戏或应用程序，释放存储空间。

同时，可以使用专业的游戏机散热底座或风扇进行散热。

三、游戏机维护与保养1. 定期清洁：为了保持游戏机的正常运行，建议定期清洁游戏机外壳、散热口以及连接线等部分。

可以使用软布蘸少量酒精擦拭外壳，同时使用吹气罐将灰尘等杂物吹出散热口。

大型游戏机常见故障：推币机故障：送奖电眼：31H 【卡币】右2分JP开关卡币：52H 按住KO+K1开机，松手显示66左推币电眼：32H 【卡币】左3分JP开关卡币：53H 然后，按KO键OK。

右推币电眼：33H 【卡币】右3分JP开关卡币：54H左5分JP开关卡币：55H KO：重启系统左投币开关：41H 右5分JP开关卡币：56H 在开机状态下按KO键，消除故障右投币开关：42H 中8分JP开关卡币：57H 码，重启系统。

送奖马达无币：61H左2分JP开关卡币：51H 左推币马达无币：62H右2分JP开关卡币：51H 右推币马达无币：63H3.保护摇动机器：10秒钟停机保护大型模拟游戏机维修：一、查板方法1.观察法：有无烧糊弄、烧断、起泡、板面断线、插口锈蚀。

2.表量：+5V、GND电阻是否是太小(50揭韵戮徽正常，再机后电流量是否太大)(3A以上均属不正常)3.通电检查：对明确已坏板，可略调高电压0.5-1V，开机后用手搓板上的IC，让有问题的芯片发热，从而感知出来。

4.逻辑笔检查：对重点怀疑的IC输入、输出、控制及对络端查信号有无、强弱。

5.辨别权上各大工作区：大部分板都有区域上的明确分工，如：控制区(CUP)、时钟区(晶振)(分频)、背景画面区、动作区(人物、飞机)、声音产生合成区等。

这对电脑板的深入维修十分重要。

二、排错方法：1.将怀疑的芯片，根据手册的指示，首先检查输入、输出端是否有信号(波型)，如有入无出，再查IC的控制信号(时钟)等的有无，如有则此IC坏的可能性极大，无控制信号，追查到它的前一极，直到找到损坏的IC为止。

2.找到的暂不要从极上取下可选用同一型号，或程序内容相同的IC背在上面，开机观察是否好转，以确认该IC是否损坏。

3.用双线、借跳出线法寻找短路线：发现有的信线和地线、+5V或其它多个IC不应相连的脚短路，可工断该线再测量，判断是IC问题还是板面走线问题，或从其它IC上借用一信号一焊接到波型不对的IC上现象画面是否变好，判断该IC的好坏。
