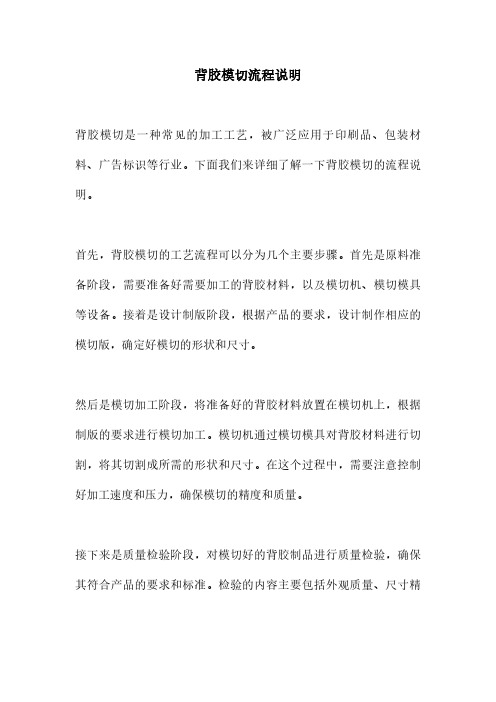

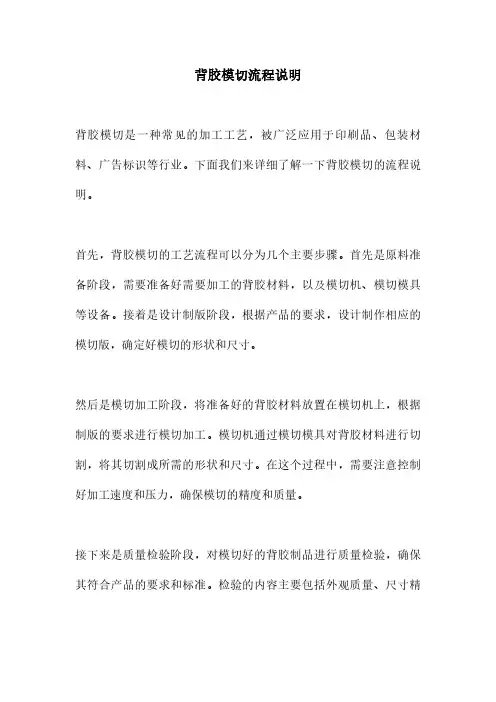

背胶模切流程说明
背胶模切是一种常见的加工工艺，被广泛应用于印刷品、包装材料、广告标识等行业。
下面我们来详细了解一下背胶模切的流程说明。
首先，背胶模切的工艺流程可以分为几个主要步骤。
首先是原料准备阶段，需要准备好需要加工的背胶材料，以及模切机、模切模具等设备。
接着是设计制版阶段，根据产品的要求，设计制作相应的模切版，确定好模切的形状和尺寸。
然后是模切加工阶段，将准备好的背胶材料放置在模切机上，根据制版的要求进行模切加工。
模切机通过模切模具对背胶材料进行切割，将其切割成所需的形状和尺寸。
在这个过程中，需要注意控制好加工速度和压力，确保模切的精度和质量。
接下来是质量检验阶段，对模切好的背胶制品进行质量检验，确保其符合产品的要求和标准。
检验的内容主要包括外观质量、尺寸精
度、背胶粘合性能等方面。
只有通过严格的质量检验，才能保证模切制品的质量和稳定性。
最后是包装存储阶段，将合格的模切制品进行包装，妥善存放。
在包装过程中，需要注意避免制品受潮、受损，确保其在运输和使用过程中不受影响。
在整个背胶模切的流程中，需要严格按照规定的操作流程和标准进行操作，确保加工制品的质量和稳定性。
同时，也需要不断改进工艺技术和设备，提高生产效率和产品质量。
背胶模切作为一种重要的加工工艺，对于提高产品的附加值和市场竞争力具有重要意义。

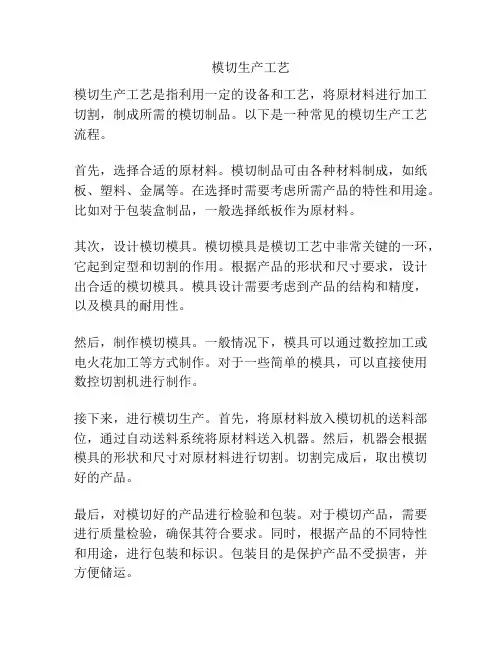

模切生产工艺模切生产工艺是指利用一定的设备和工艺，将原材料进行加工切割，制成所需的模切制品。
以下是一种常见的模切生产工艺流程。
首先，选择合适的原材料。
模切制品可由各种材料制成，如纸板、塑料、金属等。
在选择时需要考虑所需产品的特性和用途。
比如对于包装盒制品，一般选择纸板作为原材料。
其次，设计模切模具。
模切模具是模切工艺中非常关键的一环，它起到定型和切割的作用。
根据产品的形状和尺寸要求，设计出合适的模切模具。
模具设计需要考虑到产品的结构和精度，以及模具的耐用性。
然后，制作模切模具。
一般情况下，模具可以通过数控加工或电火花加工等方式制作。
对于一些简单的模具，可以直接使用数控切割机进行制作。
接下来，进行模切生产。
首先，将原材料放入模切机的送料部位，通过自动送料系统将原材料送入机器。
然后，机器会根据模具的形状和尺寸对原材料进行切割。
切割完成后，取出模切好的产品。
最后，对模切好的产品进行检验和包装。
对于模切产品，需要进行质量检验，确保其符合要求。
同时，根据产品的不同特性和用途，进行包装和标识。
包装目的是保护产品不受损害，并方便储运。
需要注意的是，在整个生产过程中，需要保持设备的正常运转。
定期对设备进行维护和保养，及时处理故障。
另外，还需要保持生产环境的整洁，确保生产作业的安全和卫生。
总的来说，模切生产工艺是一种重要的加工方法，用于制作各种模切制品。
通过合理的选择原材料、设计模切模具和进行生产操作，可以获得符合要求的产品。
模切制品广泛应用于各个领域，如包装、印刷等。

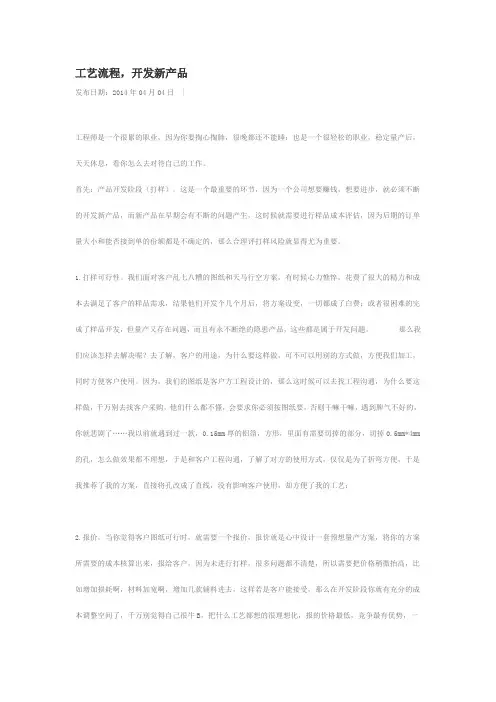

工艺流程，开发新产品发布日期：2014年04月04日|工程师是一个很累的职业，因为你要掏心掏肺，很晚都还不能睡；也是一个很轻松的职业，稳定量产后，天天休息，看你怎么去对待自己的工作。
首先：产品开发阶段（打样）。
这是一个最重要的环节，因为一个公司想要赚钱，想要进步，就必须不断的开发新产品，而新产品在早期会有不断的问题产生，这时候就需要进行样品成本评估，因为后期的订单量大小和能否接到单的份额都是不确定的，那么合理评打样风险就显得尤为重要。
1.打样可行性。
我们面对客户乱七八糟的图纸和天马行空方案，有时候心力憔悴，花费了很大的精力和成本去满足了客户的样品需求，结果他们开发个几个月后，将方案设变，一切都成了白费；或者很困难的完成了样品开发，但量产又存在问题，而且有永不断绝的隐患产品，这些都是属于开发问题。
那么我们应该怎样去解决呢？去了解，客户的用途，为什么要这样做，可不可以用别的方式做，方便我们加工，同时方便客户使用。
因为，我们的图纸是客户方工程设计的，那么这时候可以去找工程沟通，为什么要这样做，千万别去找客户采购，他们什么都不懂，会要求你必须按图纸要，否则干嘛干嘛，遇到脾气不好的，你就悲剧了……我以前就遇到过一款，0.15mm厚的铝箔，方形，里面有需要切掉的部分，切掉0.5mm*4mm 的孔，怎么做效果都不理想，于是和客户工程沟通，了解了对方的使用方式，仅仅是为了折弯方便，于是我推荐了我的方案，直接将孔改成了直线，没有影响客户使用，却方便了我的工艺；2.报价。
当你觉得客户图纸可行时，就需要一个报价，报价就是心中设计一套预想量产方案，将你的方案所需要的成本核算出来，报给客户，因为未进行打样，很多问题都不清楚，所以需要把价格稍微抬高，比如增加损耗啊，材料加宽啊，增加几款辅料进去，这样若是客户能接受，那么在开发阶段你就有充分的成本调整空间了，千万别觉得自己很牛B，把什么工艺都想的很理想化，报的价格最低，竞争最有优势，一旦生产不出来，你就杯具了……；3.模具设计和材料的选择。
模切板制作过程模切压痕工艺是利用钢刀、钢线等排成的模版，在压力的作用下，将印刷品轧切成型的工艺。
其加工效果是印刷品表面既有变形（压痕），又有裂变（模切）。
模切版的制作，俗称排刀，是指将钢刀、钢线、衬空材料等按照规定的要求，拼组成模切版的工艺操作过程。
模切版制作的一般过程如下：绘制模切版轮廓图→切割底版→钢刀钢线裁切成型→组合拼版→开连接点→粘贴海绵胶条→试切垫版→制作压痕底摸→试模切、签样一、绘制模切版轮廓图首先应根据要求设计模切版版面，版面设计的任务包括：（1）确定版面的大小，应与所选用设备的规格和工作能力相匹配；（2）确定模切版的种类；（3）选择模切版所用材料及规格。
设计好的版面应满足以下要求，即模切版的格位应与印刷格位相符；工作部分应居于模切版的中央位置；线条、图形的移植要保证产品所要求的精度；版面刀线要对直，纵横刀线互成直角并与模切版侧边平行；断刀、断线要对齐等。
模切版轮廓图是整版产品的展开图，是模切版制作的第一个关键环节。
如果印刷采用的是整页拼版系统，可以在印刷制版工序直接输出模切版轮廓图，可以有效保证印刷版和模切版的统一。
如果印刷采用的是手工软片拼版，就需要根据印样排版的实际尺寸绘制模切版轮廓图。
在绘制过程中，为了保证在制版过程中模切版不散版，要在大面积封闭图形部分留出若干处"过桥"，过桥宽度对于小块版可设计成3～6毫米，对于大块版可留出8～9毫米。
为使模切版的钢刀、钢线具有较好的模切适性，产品设计和版面绘图时应注意以下问题：1、开槽开孔的刀线应尽量采用整线，线条转弯处应带圆角，防止出现相互垂直的钢刀拼接。
2、两条线的接头处，应防止出现尖角现象。
3、避免多个相邻狭窄废边的联结，应增大连接部分，使其连成一块，便于清废。

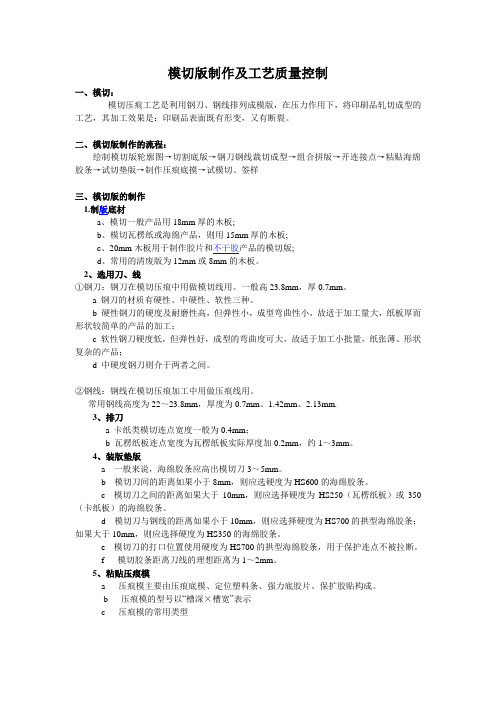

模切版制作及工艺质量控制一、模切：模切压痕工艺是利用钢刀、钢线排列成模版，在压力作用下，将印刷品轧切成型的工艺，其加工效果是：印刷品表面既有形变，又有断裂。
二、模切版制作的流程：绘制模切版轮廓图→切割底版→钢刀钢线裁切成型→组合拼版→开连接点→粘贴海绵胶条→试切垫版→制作压痕底摸→试模切、签样三、模切版的制作1.制版底材a、模切一般产品用18mm厚的木板;b、模切瓦楞纸或海绵产品，则用15mm厚的木板;c、20mm木板用于制作胶片和不干胶产品的模切版;d、常用的清废版为12mm或8mm的木板。
2、选用刀、线①钢刀：钢刀在模切压痕中用做模切线用。
一般高23.8mm，厚0.7mm。
a 钢刀的材质有硬性、中硬性、软性三种。
b 硬性钢刀的硬度及耐磨性高，但弹性小，成型弯曲性小，故适于加工量大，纸板厚而形状较简单的产品的加工；c 软性钢刀硬度低，但弹性好，成型的弯曲度可大，故适于加工小批量，纸张薄、形状复杂的产品；d 中硬度钢刀则介于两者之间。
②钢线：钢线在模切压痕加工中用做压痕线用。
常用钢线高度为22～23.8mm，厚度为0.7mm、1.42mm、2.13mm.3、排刀a 卡纸类模切连点宽度一般为0.4mm；b 瓦楞纸板连点宽度为瓦楞纸板实际厚度加0.2mm，约1～3mm。
4、装版垫版a 一般来说，海绵胶条应高出模切刀3～5mm。
b 模切刀间的距离如果小于8mm，则应选硬度为HS600的海绵胶条。
c 模切刀之间的距离如果大于10mm，则应选择硬度为HS250（瓦楞纸板）或350（卡纸板）的海绵胶条。
d 模切刀与钢线的距离如果小于10mm，则应选择硬度为HS700的拱型海绵胶条；如果大于10mm，则应选择硬度为HS350的海绵胶条。
e 模切刀的打口位置使用硬度为HS700的拱型海绵胶条，用于保护连点不被拉断。
f 模切胶条距离刀线的理想距离为1～2mm。
5、粘贴压痕模a 压痕模主要由压痕底模、定位塑料条、强力底胶片、保扩胶贴构成。

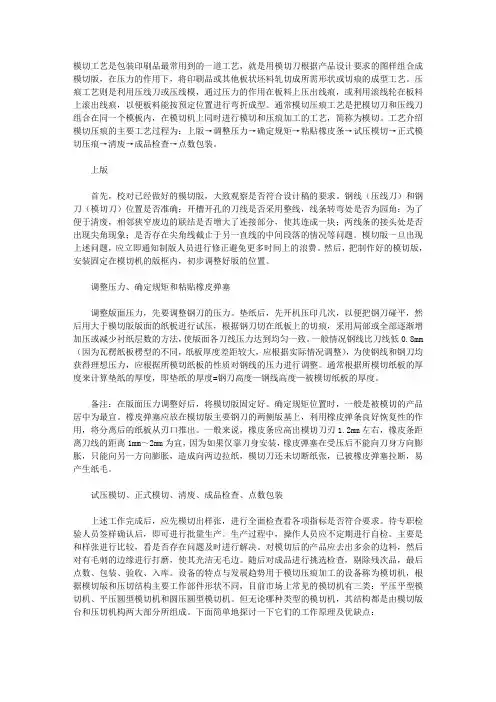

模切工艺是包装印刷品最常用到的一道工艺，就是用模切刀根据产品设计要求的图样组合成模切版，在压力的作用下，将印刷品或其他板状坯料轧切成所需形状或切痕的成型工艺。
压痕工艺则是利用压线刀或压线模，通过压力的作用在板料上压出线痕，或利用滚线轮在板料上滚出线痕，以便板料能按预定位置进行弯折成型。
通常模切压痕工艺是把模切刀和压线刀组合在同一个模板内，在模切机上同时进行模切和压痕加工的工艺，简称为模切。
工艺介绍模切压痕的主要工艺过程为：上版→调整压力→确定规矩→粘贴橡皮条→试压模切→正式模切压痕→清废→成品检查→点数包装。
上版首先，校对已经做好的模切版，大致观察是否符合设计稿的要求。
钢线（压线刀）和钢刀（模切刀）位置是否准确；开槽开孔的刀线是否采用整线，线条转弯处是否为园角；为了便于清废，相邻狭窄废边的联结是否增大了连接部分，使其连成一块；两线条的接头处是否出现尖角现象；是否存在尖角线截止于另一直线的中间段落的情况等问题。
模切版一旦出现上述问题，应立即通知制版人员进行修正避免更多时间上的浪费。
然后，把制作好的模切版，安装固定在模切机的版框内，初步调整好版的位置。
调整压力、确定规矩和粘贴橡皮弹塞调整版面压力，先要调整钢刀的压力。
垫纸后，先开机压印几次，以便把钢刀碰平，然后用大于模切版版面的纸板进行试压，根据钢刀切在纸板上的切痕，采用局部或全部逐渐增加压或减少衬纸层数的方法，使版面各刀线压力达到均匀一致。
一般情况钢线比刀线低0.8mm （因为瓦楞纸板楞型的不同，纸板厚度差距较大，应根据实际情况调整），为使钢线和钢刀均获得理想压力，应根据所模切纸板的性质对钢线的压力进行调整。
通常根据所模切纸板的厚度来计算垫纸的厚度，即垫纸的厚度=钢刀高度—钢线高度—被模切纸板的厚度。
备注：在版面压力调整好后，将模切版固定好。
确定规矩位置时，一般是被模切的产品居中为最宜。
橡皮弹塞应放在模切版主要钢刀的两侧版基上，利用橡皮弹条良好恢复性的作用，将分离后的纸板从刃口推出。

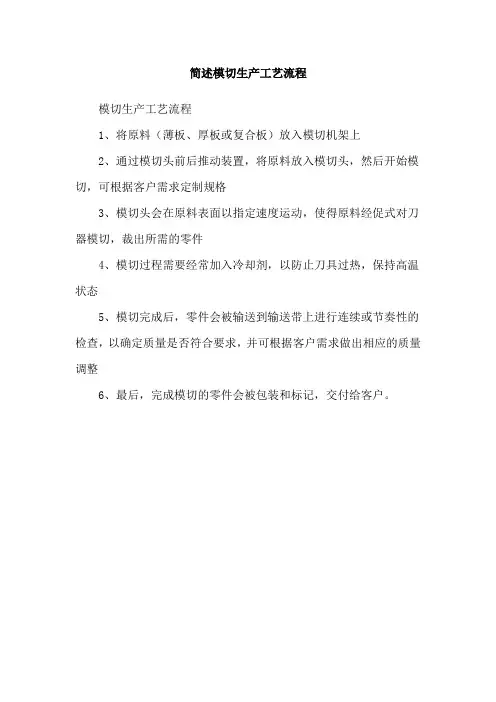

简述模切生产工艺流程
模切生产工艺流程
1、将原料（薄板、厚板或复合板）放入模切机架上
2、通过模切头前后推动装置，将原料放入模切头，然后开始模切，可根据客户需求定制规格
3、模切头会在原料表面以指定速度运动，使得原料经促式对刀器模切，裁出所需的零件
4、模切过程需要经常加入冷却剂，以防止刀具过热，保持高温状态
5、模切完成后，零件会被输送到输送带上进行连续或节奏性的检查，以确定质量是否符合要求，并可根据客户需求做出相应的质量调整
6、最后，完成模切的零件会被包装和标记，交付给客户。

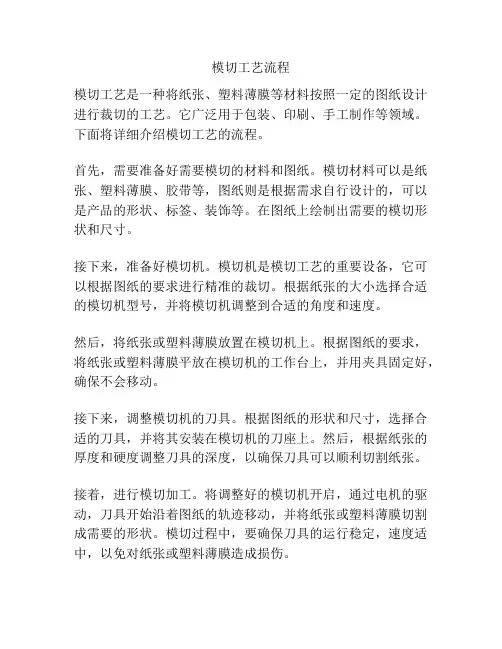

模切工艺流程模切工艺是一种将纸张、塑料薄膜等材料按照一定的图纸设计进行裁切的工艺。
它广泛用于包装、印刷、手工制作等领域。
下面将详细介绍模切工艺的流程。
首先，需要准备好需要模切的材料和图纸。
模切材料可以是纸张、塑料薄膜、胶带等，图纸则是根据需求自行设计的，可以是产品的形状、标签、装饰等。
在图纸上绘制出需要的模切形状和尺寸。
接下来，准备好模切机。
模切机是模切工艺的重要设备，它可以根据图纸的要求进行精准的裁切。
根据纸张的大小选择合适的模切机型号，并将模切机调整到合适的角度和速度。
然后，将纸张或塑料薄膜放置在模切机上。
根据图纸的要求，将纸张或塑料薄膜平放在模切机的工作台上，并用夹具固定好，确保不会移动。
接下来，调整模切机的刀具。
根据图纸的形状和尺寸，选择合适的刀具，并将其安装在模切机的刀座上。
然后，根据纸张的厚度和硬度调整刀具的深度，以确保刀具可以顺利切割纸张。
接着，进行模切加工。
将调整好的模切机开启，通过电机的驱动，刀具开始沿着图纸的轨迹移动，并将纸张或塑料薄膜切割成需要的形状。
模切过程中，要确保刀具的运行稳定，速度适中，以免对纸张或塑料薄膜造成损伤。
最后，完成模切工艺。
待切割完成后，将模切好的纸张或塑料薄膜取出，并对其进行检查。
查看切割是否平整、完整，并确认是否达到了图纸的要求。
若出现不合格的产品，需要进行调整并重新进行模切。
总结起来，模切工艺的流程包括准备材料和图纸、调整模切机的刀具和角度、安置纸张或塑料薄膜、进行模切加工，最后完成检查和整理。
这个流程需要工作人员具备一定的技术和经验，以确保模切的准确性和质量。
