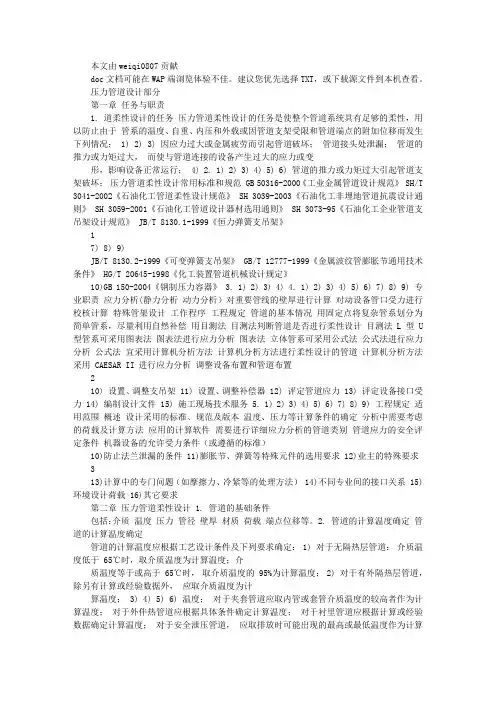

压力管道设计部分第一章任务与职责1. 道柔性设计的任务压力管道柔性设计的任务是使整个管道系统具有足够的柔性，用以防止由于管系的温度、自重、内压和外载或因管道支架受限和管道端点的附加位移而发生下列情况； 1) 2) 3) 因应力过大或金属疲劳而引起管道破坏；管道接头处泄漏；管道的推力或力矩过大，而使与管道连接的设备产生过大的应力或变形，影响设备正常运行； 4) 2. 1) 2) 3) 4) 5) 6) 管道的推力或力矩过大引起管道支架破坏；压力管道柔性设计常用标准和规范 GB 50316-2000《工业金属管道设计规范》 SH/T 3041-2002《石油化工管道柔性设计规范》 SH 3039-2003《石油化工非埋地管道抗震设计通则》 SH 3059-2001《石油化工管道设计器材选用通则》 SH 3073-95《石油化工企业管道支吊架设计规范》 JB/T 8130.1-1999《恒力弹簧支吊架》17) 8) 9)JB/T 8130.2-1999《可变弹簧支吊架》 GB/T 12777-1999《金属波纹管膨胀节通用技术条件》 HG/T 20645-1998《化工装置管道机械设计规定》10)GB 150-2004《钢制压力容器》 3. 1) 2) 3) 4) 4. 1) 2) 3) 4) 5) 6) 7) 8) 9) 专业职责应力分析(静力分析动力分析）对重要管线的壁厚进行计算对动设备管口受力进行校核计算特殊管架设计工作程序工程规定管道的基本情况用固定点将复杂管系划分为简单管系，尽量利用自然补偿用目测法目测法判断管道是否进行柔性设计目测法 L 型 U 型管系可采用图表法图表法进行应力分析图表法立体管系可采用公式法公式法进行应力分析公式法宜采用计算机分析方法计算机分析方法进行柔性设计的管道计算机分析方法采用 CAESAR II 进行应力分析调整设备布置和管道布置210) 设置、调整支吊架 11) 设置、调整补偿器 12) 评定管道应力 13) 评定设备接口受力 14) 编制设计文件 15) 施工现场技术服务 5. 1) 2) 3) 4) 5) 6) 7) 8) 9) 工程规定适用范围概述设计采用的标准、规范及版本温度、压力等计算条件的确定分析中需要考虑的荷载及计算方法应用的计算软件需要进行详细应力分析的管道类别管道应力的安全评定条件机器设备的允许受力条件（或遵循的标准）10)防止法兰泄漏的条件 11)膨胀节、弹簧等特殊元件的选用要求 12)业主的特殊要求 313)计算中的专门问题（如摩擦力、冷紧等的处理方法） 14)不同专业间的接口关系 15)环境设计荷载 16)其它要求第二章压力管道柔性设计 1. 管道的基础条件包括：介质温度压力管径壁厚材质荷载端点位移等。

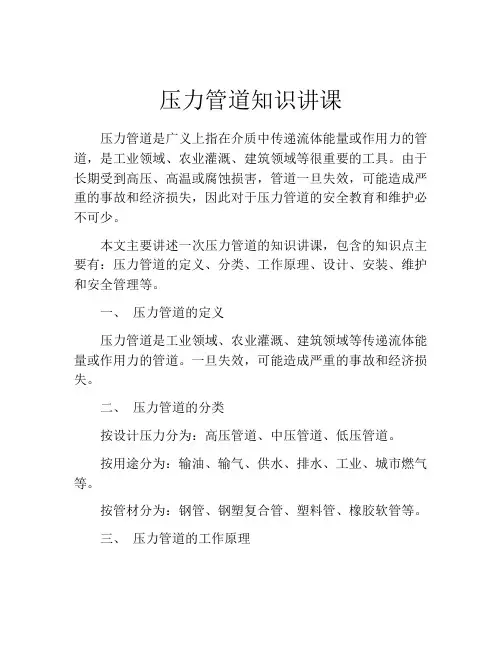

压力管道知识讲课压力管道是广义上指在介质中传递流体能量或作用力的管道，是工业领域、农业灌溉、建筑领域等很重要的工具。

由于长期受到高压、高温或腐蚀损害，管道一旦失效，可能造成严重的事故和经济损失，因此对于压力管道的安全教育和维护必不可少。

本文主要讲述一次压力管道的知识讲课，包含的知识点主要有：压力管道的定义、分类、工作原理、设计、安装、维护和安全管理等。

一、压力管道的定义压力管道是工业领域、农业灌溉、建筑领域等传递流体能量或作用力的管道。

一旦失效，可能造成严重的事故和经济损失。

二、压力管道的分类按设计压力分为：高压管道、中压管道、低压管道。

按用途分为：输油、输气、供水、排水、工业、城市燃气等。

按管材分为：钢管、钢塑复合管、塑料管、橡胶软管等。

三、压力管道的工作原理压力管道工作原理是通过流体（气体或液体）在管道中的压力差，来产生流动力，使介质传递到需要的地方。

四、压力管道的设计1. 设计基础设计基础包括建设单位出具的原则性文件、建设规划、工程地点、环境影响评价等。

2. 设计原则设计原则主要是遵循“安全、经济、合理、长寿命、质量可靠”等原则。

3. 设计计算设计计算包括静力计算、动力计算、稳态及非稳态计算等，其目的是满足管道的安全、稳定和经济性。

五、压力管道的安装1. 施工前准备施工前的准备工作包括开具施工方案、确定安装方向和位置、进行场地平整、清理障碍物等。

2. 管道焊接焊接是压力管道安装的主要工艺之一，主要掌握管口的焊接技巧和焊接规范要求。

3. 管道安装管道安装除考虑速度和安全外，还应保持管道方向、高度、坡度、接头位置等要求，符合国家标准。

六、压力管道的维护1. 压力管道定期检修定期检修是保障压力管道安全运行的重要措施。

检修时间一般为1-2年，重要点区间应按要求有一年一次的检修。

2. 管道防腐修补管道防腐修补工作，一般由专业人员进行。

处理的方法，一般是清除掉腐蚀部位，重新涂上耐腐蚀的涂料。

七、压力管道的安全管理1. 安全生产意识安全生产意识的建立，是压力管道安全管理的前提条件，应从制定相关政策制度，加强安全教育和培训等方面着手。

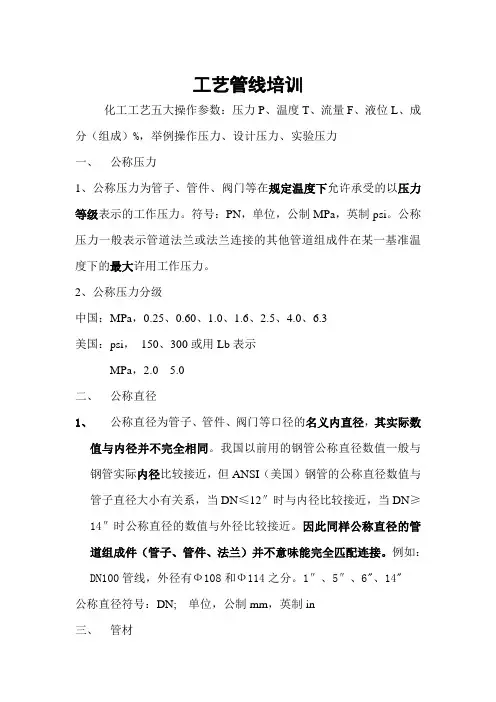

工艺管线培训化工工艺五大操作参数：压力P、温度T、流量F、液位L、成分（组成）%，举例操作压力、设计压力、实验压力一、公称压力1、公称压力为管子、管件、阀门等在规定温度下允许承受的以压力等级表示的工作压力。

符号：PN，单位，公制MPa，英制psi。

公称压力一般表示管道法兰或法兰连接的其他管道组成件在某一基准温度下的最大许用工作压力。

2、公称压力分级中国：MPa，0.25、0.60、1.0、1.6、2.5、4.0、6.3美国：psi，150、300或用Lb表示MPa，2.0 5.0二、公称直径1、公称直径为管子、管件、阀门等口径的名义内直径，其实际数值与内径并不完全相同。

我国以前用的钢管公称直径数值一般与钢管实际内径比较接近，但ANSI（美国）钢管的公称直径数值与管子直径大小有关系，当DN≤12″时与内径比较接近，当DN≥14″时公称直径的数值与外径比较接近。

因此同样公称直径的管道组成件（管子、管件、法兰）并不意味能完全匹配连接。

例如：DN100管线，外径有Ф108和Ф114之分。

1″、5″、6"、14"公称直径符号：DN; 单位，公制mm，英制in三、管材钢管壁厚表示方法1、以管子表号（Sch）表示壁厚系列管子表号（Sch）是设计压力与设计温度下的材料许用应力的比值乘以1000，并圆整后的数值。

Sch=P/[σ]t*1000 P= Sch*[σ]t/1000 管子表号（Sch）并不是表示具体壁厚，而只是一种壁厚系列。

管子的实际壁厚，即使是同一管径，在不同的管子表号中其壁厚也不相同。

或者说管子的实际壁厚因管径不同，在同一管子表号中其壁厚也是不相同的。

每根管线的实际壁厚，可以根据管线尺寸及Sch数值查管线等级表。

2、以管子重量表示的壁厚系列a、标准重量管以STD表示。

b、加厚管以XS表示。

c、特厚管以XXS表示。

3、以钢管壁厚尺寸表示的壁厚系列，如Φ219*6。

四、管件1、管件分类1）直管连接：活接头、管箍2）改变走向：弯头： 45°、90°、180°等。

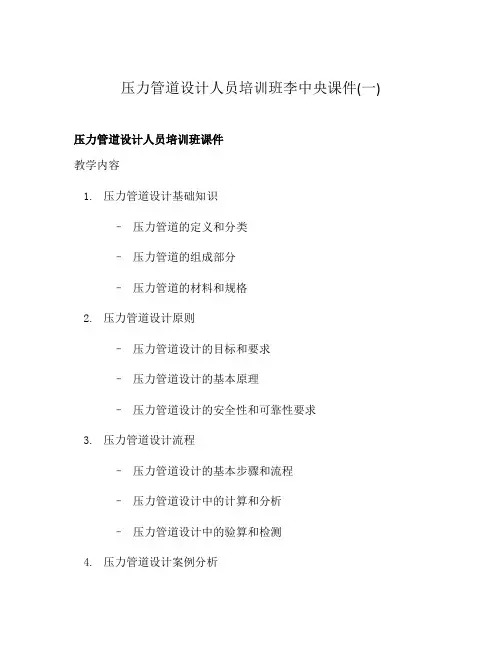

压力管道设计人员培训班李中央课件(一)压力管道设计人员培训班课件教学内容1.压力管道设计基础知识–压力管道的定义和分类–压力管道的组成部分–压力管道的材料和规格2.压力管道设计原则–压力管道设计的目标和要求–压力管道设计的基本原理–压力管道设计的安全性和可靠性要求3.压力管道设计流程–压力管道设计的基本步骤和流程–压力管道设计中的计算和分析–压力管道设计中的验算和检测4.压力管道设计案例分析–压力管道设计的实际案例分析–压力管道设计中常见问题的解决方法教学准备1.电脑、投影仪及音响设备2.课件材料和讲解图表3.教材和参考书籍4.计算器和示意图展示工具教学目标1.了解压力管道设计的基础知识和原则2.掌握压力管道设计的流程和步骤3.能够应用所学知识分析和解决压力管道设计中的问题4.培养学员对压力管道设计的兴趣和专业能力设计说明1.课件采用简洁清晰的设计风格，以图表为主要辅助工具展示设计步骤和计算方法。

2.课件内容结构分明，便于学员理解和记忆，每个章节之间有适当的衔接和回顾。

3.课件中穿插案例分析，引导学员将理论知识运用到实际问题中进行分析和解决。

4.课件中加入互动环节，鼓励学员参与讨论和提问，促进学习效果的提高。

教学过程1.开场导入（5分钟）–引发学员对压力管道设计的兴趣，概述课程内容和目标。

2.基础知识讲解（40分钟）–分别介绍压力管道的定义和分类、组成部分以及材料和规格。

3.设计原则讲解（30分钟）–阐述压力管道设计的目标和要求，讲解基本原理和安全性可靠性要求。

4.设计流程介绍（40分钟）–详细展示压力管道设计的步骤和流程，重点讲解计算和分析、验算和检测。

5.案例分析（30分钟）–分析实际案例，引导学员运用所学知识解决实际问题。

6.总结回顾（10分钟）–对整个课程进行总结，并鼓励学员提出问题和分享反馈。

课后反思本次课件编写充分考虑了学员的学习需求和目标，通过清晰的内容结构和简明的讲解方式，帮助学员掌握了压力管道设计的基础知识和原则。

压力管道检验员取证培训压力管道设计和内容和
1.压力管道设计的目的：
-为了保证压力管道在正常运行和异常情况下的安全性；
-为了提高压力管道的可靠性和经济性。

2.压力管道设计的基本原则：
-符合国家法律法规的要求，遵循压力管道的技术标准；
-根据具体的工程要求，考虑设计时所处的地理环境和气候条件等因素；
-保障设计的科学性、合理性和适用性；
-关注设计的可行性和可操作性。

3.压力管道设计的内容：
-管道系统的选择和布置：根据工程要求选择适宜的管道系统和材料，并合理布置管道线路，保证流体在管道中的正常传输；
-管道尺寸和参数的选定：根据工艺要求和流体特性，选择适当的管
道尺寸和参数，包括直径、壁厚等参数；
-管道支承和固定：确保管道的稳定性和可靠性，在设计中考虑管道
的支承方式和位置、固定件的设计和选取等；
-弯头和阀门的设计：在设计中考虑弯头和阀门的种类、数量和尺寸等，保障管道系统的正常运行；
-断面验算和强度校核：对管道进行断面验算，包括内压、外压、弯曲应力等的计算和校核，确保管道结构的强度符合要求；
-管道的排水和排气：考虑管道系统的排水和排气，以避免气体积聚和液体滞留，保证流体的正常流动；
-管道的密封设计：确保管道的密封性，设计适当的密封件和连接方式，以防止泄漏和损坏。

压力管道设计是一个综合性的工作，需要多方面的知识和经验。

对于压力管道检验员取证培训来说，学习和了解压力管道设计的相关知识是非常重要的。

只有对设计原理和内容有充分的了解，才能更好地进行压力管道的检验工作，确保压力管道的安全运行。

压力管道设计审批人员培训资料
一、压力管道的基本概念及定义
压力管道是指将储存在储存设备或保护设备中的液体、气体或混合物，经由连接件及管路组装而成的管道系统。

如果这些管道有液体、气体或混
合物在内的压力，则称之为压力管道。

二、压力管道的设计及审批要求
1.设计原则
压力管道的设计要求应符合有关标准、规范、规程以及安全使用要求。

一般而言，设计应符合下列规定：
（1）管道的材料、型号、直径、壁厚及支架等应符合压力管道使用
的要求，使之能够满足工作要求。

（2）设计和制造应满足有关法规的要求。

（3）管道应能够抵抗温度、压力及外力的影响。

（4）应考虑管道的成本和使用效益，以及对环境的影响。

2.审批要求
（1）设计审查需按照相关的标准、规程、政策、规定和相关安全技
术规范进行审查，以确保设计的完善性和准确性。

（2）应要求审批单位对设计方案及计算书进行审查，以确保符合有
关设计技术要求和审查正妥当和合理。

（3）审查时应认真检查设计文件及相关技术资料的真实性，把与管道及管线有关的法规，标准，规范，技术准绳。
