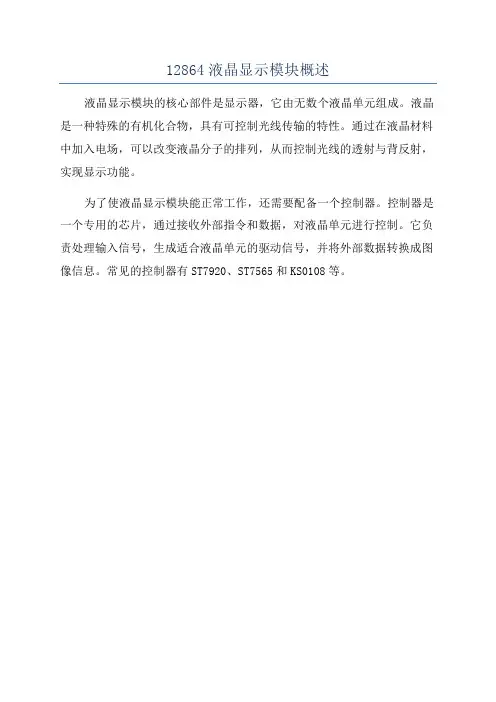

12864液晶显示模块概述
液晶显示模块的核心部件是显示器，它由无数个液晶单元组成。
液晶是一种特殊的有机化合物，具有可控制光线传输的特性。
通过在液晶材料中加入电场，可以改变液晶分子的排列，从而控制光线的透射与背反射，实现显示功能。
为了使液晶显示模块能正常工作，还需要配备一个控制器。
控制器是一个专用的芯片，通过接收外部指令和数据，对液晶单元进行控制。
它负责处理输入信号，生成适合液晶单元的驱动信号，并将外部数据转换成图像信息。
常见的控制器有ST7920、ST7565和KS0108等。
12864液晶中文资料一、概述12864液晶是一种常用的显示器件，广泛应用于各种电子设备中。
本文将详细介绍12864液晶的基本原理、技术参数、接口定义以及使用方法。
二、基本原理12864液晶采用液晶材料的光电效应，通过控制液晶份子的罗列状态来实现图象的显示。
其基本原理如下：1. 液晶份子的罗列：液晶份子在电场作用下，可以呈现不同的罗列状态，包括平行罗列、垂直罗列和斜向罗列等。
2. 光的偏振特性：液晶份子的罗列状态会改变光的偏振方向，从而影响光的透射和反射。
3. 电场控制：通过施加电场，可以改变液晶份子的罗列状态，从而控制光的透射和反射，实现图象的显示。
三、技术参数12864液晶的技术参数如下：1. 分辨率：128x64像素，即共有128列和64行像素点。
2. 视角：可视角度为大约160度，支持广泛的观看角度。
3. 对照度：对照度高，图象显示清晰，可适应不同环境的显示需求。
4. 亮度：亮度可调节，适应不同环境的亮度要求。
5. 响应时间：响应速度快，显示图象刷新迅速。
四、接口定义12864液晶的接口定义如下：1. 电源接口：包括电源正负极连接口，用于提供电源给液晶显示模块。
2. 数据接口：包括数据引脚和控制引脚，用于传输图象数据和控制信号。
3. 背光接口：用于连接背光灯，提供背光照明。
五、使用方法12864液晶的使用方法如下：1. 连接电源：将电源正负极连接到液晶模块的电源接口，确保电源供应正常。
2. 连接数据接口：将数据引脚和控制引脚连接到控制器或者微处理器的相应引脚。
3. 连接背光：将背光接口连接到背光灯，确保背光灯正常工作。
4. 编写代码：使用相应的编程语言，编写控制12864液晶显示的代码，包括图象数据传输和控制信号发送等。
5. 调试测试：将控制器或者微处理器与12864液晶连接后，进行调试测试，确保图象能够正常显示。
六、应用领域12864液晶广泛应用于各种电子设备中，包括但不限于以下领域：1. 仪器仪表：用于显示各种仪器仪表的测量结果、参数和状态信息。
12864液晶显示资料及程序控制器2010-12-30 10:39:29 阅读36 评论0 字号：大中小订阅硬件连接方式是：并口直接访问。
这是汉字显示程序：#include<reg51.h>#include<absacc.h>#define uchar unsigned char#define datawr 0x1200 //写数据通道#define comwr 0x1000 //写控制命令通道#define datare 0x1300 //读数据通道#define comre 0x1100 //读忙通道uchar code disp_data[]={" 浙江大学" //第一行，第一页"04级通信工程一班" //第三行" 宁波理工学院" //第二行" 竞赛小组" //第四行"128X64液晶显示器" //第一行，第二页" 测试程序" //第三行" 07年07月25日" //第二行" Tornado "}; //第四行void set12864();void write_command(uchar command);void write_page(uchardata_add);void read_page(uchardata_add);void delays(ucharcont);void main(){while(1){set12864(); //初始化12864write_page(0); //写入一页数据read_page(0x30); //读出一页数据到内部RAMdelays(2); //延时2swrite_page(64); //写入下一页数据delays(2); //延时2s}}void set12864(){write_command(0x30); //功能设定控制字write_command(0x0c); //显示开关控制字write_command(0x01); //清除屏幕控制字write_command(0x06); //进入设定点控制字}//写控制命令子程序void write_command(uchar command){bit flag=1; //12864空闲标志位while(flag) //检查12864是否空闲flag="XBYTE"[comre]&0x80;XBYTE[comwr]=command; //空闲传送控制字}//写一页子程序void write_page(uchardata_add){bit flag=1; //12864空闲标志位ucharnum=64; //64个循环,连续写入32个汉字或是64个西文字符write_command(0x80);for(;num>0;num--){while(flag) //检查12864是否空闲flag="XBYTE"[comre]&0x80;XBYTE[datawr]=disp_data[data_add++]; //空闲传送数据}}//读一页子程序void read_page(uchardata_add){bit flag=1; //12864空闲标志位ucharnum=64; //64个循环,连续写入32个汉字或是64个西文字符write_command(0x80);for(;num>0;num--){while(flag) //检查12864是否空闲flag="XBYTE"[comre]&0x80;DBYTE[data_add++]=XBYTE[datare]; //空闲传送数据}}void delays(uchar count){unsigned char h,i,j,k;do{for(h=5;h>0;h--)for(i=4;i>0;i--)for(j=116;j>0;j--)for(k=214;k>0;k--);}while(--count);}这是图象显示程序：#include<reg51.h>#include<absacc.h>#define uchar unsigned char#define uint unsigned int#define datawr 0x1200 //写数据通道#define comwr 0x1000 //写控制命令通道#define datare 0x1300 //读数据通道#define comre 0x1100 //读忙通道uchar code disp_data[] = // 数据表{0x00,0x01,0x3F,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x7F,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x80,0x00,0x00,0x00,0x00,0x00,0x07,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xC0,0x00,0x00,0x00,0x00, 0x00,0x07,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xE0,0x00,0x00,0x00,0x00, 0x00,0x0F,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xF0,0x00,0x00,0x00,0x00, 0x00,0x0F,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xF8,0x00,0x00,0x00,0x00, 0x00,0x1F,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFC,0x00,0x00,0x00,0x00, 0x00,0x3F,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFE,0x80,0x00,0x00,0x00, 0x00,0x7F,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0x00,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0x00,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x03,0xFF,0xFF,0xFF, 0x00,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x00,0x07,0xFF,0xFF, 0x01,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x80,0x00,0x0B,0xFF, 0x01,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x80,0x00,0x00,0x1F, 0x01,0xFF,0xFF,0xFF,0xFF,0x7F,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xC0,0x00,0x00,0x00, 0x01,0xFF,0xFF,0xFF,0xF3,0x79,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xC0,0x00,0x00,0x00, 0x03,0xFF,0xFF,0xFF,0xE6,0x62,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xE1,0x60,0x00,0x68, 0x01,0xFF,0xFF,0xFE,0x00,0x60,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xE1,0x00,0x00,0x0E, 0x01,0xFF,0xFF,0xF8,0x00,0x4B,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xF0,0x8E,0x08,0x79,0x07,0xFF,0xFF,0xF0,0x00,0x41,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xE6,0xC0,0x07,0x61, 0xC3,0xFF,0xFE,0xC0,0x00,0x00,0x7F,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xED,0xEF,0x3F, 0x83,0xFF,0xFE,0x60,0x00,0x00,0x7F,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0xC0,0xFF,0xFD,0xFC,0x6C,0x00,0x3F,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0xF0,0x7F,0xF3,0xFF,0xFE,0x60,0x3F,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0xFF,0xFF,0xF3,0xFF,0xFF,0x50,0x1F,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xC9, 0xFB,0xFF,0xF1,0xF8,0x8C,0xD8,0x1F,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFB,0x6F,0xD9, 0xC2,0x3F,0xF8,0x40,0x00,0x00,0x1F,0xFF,0xFF,0xFF,0xFF,0xFF,0xF6,0xDF,0x1E,0xFF, 0xFF,0x7F,0xFC,0x38,0x00,0x00,0x1F,0xFF,0xFF,0xFF,0xFF,0xFF,0x64,0x2F,0x6F,0xFF, 0xFD,0x7B,0xFC,0x1F,0xE0,0x00,0x1F,0xFF,0xFF,0xFF,0xFF,0xFF,0x5F,0x7C,0xEE,0xFF, 0xC7,0xFF,0xBC,0x0F,0xFF,0x00,0x03,0xFF,0xFF,0xFF,0xFF,0xFF,0xDF,0xFE,0xEF,0xFF, 0xFF,0xE7,0xDC,0x07,0xE7,0xF8,0x12,0x7F,0xFF,0xFF,0xFF,0xFF,0x47,0xFF,0xFF,0xFF, 0xFF,0xE7,0x80,0x03,0xF4,0x00,0x00,0x5F,0xFF,0xFF,0xFE,0xFE,0xE3,0xFF,0xFF,0xFF, 0xFF,0xFE,0xC0,0x01,0xC0,0x00,0x00,0x1B,0xFF,0xFF,0xFB,0xFF,0xFF,0xFF,0xFF,0xFF, 0x7F,0xEE,0xC0,0x00,0xC0,0x00,0x00,0x03,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0xFE,0x98,0x00,0x00,0x00,0x00,0x00,0x03,0xFF,0xFF,0xEF,0xFF,0xFF,0xFF,0xFF,0xFF, 0x20,0x0E,0x60,0x00,0x00,0x00,0x00,0x00,0xFF,0xFF,0x8F,0xFF,0xFF,0xFF,0xFF,0xFF,0x05,0x80,0xE0,0x00,0x00,0x00,0x00,0x01,0xFF,0xFD,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0x09,0x80,0xA0,0x00,0x00,0x00,0x00,0x01,0xFF,0xFF,0x7F,0xFF,0xFF,0xFF,0xFF,0xFF,0x85,0x2A,0xC0,0x00,0x00,0x00,0x00,0x01,0xFF,0xFB,0xFF,0xFF,0xFF,0xFF,0xFF,0xFE, 0xBF,0xF3,0xC0,0x00,0x00,0x00,0x00,0x00,0xFF,0xF7,0xFF,0xFF,0xFF,0xFF,0xFF,0xF8, 0xFF,0xFF,0x80,0x00,0x00,0x00,0x00,0x01,0xFF,0xE0,0xFF,0xFF,0xFF,0xFF,0xFF,0x00, 0xFF,0xFF,0x80,0x00,0x00,0x00,0x00,0x00,0xFF,0xC0,0xFF,0xFF,0xFF,0xFF,0xC0,0x1F, 0xFF,0xFF,0x80,0x00,0x40,0x00,0x00,0x00,0xFF,0x80,0xFF,0xFF,0xFF,0x80,0x07,0xFF,0xFF,0xFF,0xC0,0x00,0xC0,0x00,0x00,0x01,0xFF,0x01,0xFF,0xFF,0xF8,0x00,0xFF,0xFF, 0xFF,0xFF,0xE0,0x63,0x80,0x00,0x00,0x01,0xFE,0x01,0xFF,0x18,0x00,0x3F,0xFF,0xFF,0xFF,0xFF,0xFE,0x00,0x00,0x00,0x00,0x01,0xCC,0x01,0xFE,0x00,0x07,0xFF,0xFF,0xFF, 0xFF,0xFF,0xFE,0x00,0x00,0x00,0x00,0x07,0xA0,0x03,0xFC,0x00,0xFF,0xFF,0xFF,0xFF, 0xFF,0xFF,0xFE,0x00,0x00,0x00,0x00,0x05,0xC0,0x03,0xC8,0x00,0x7F,0xFF,0xFF,0xFF, 0xFF,0xFF,0xFE,0x00,0x00,0x00,0x00,0x19,0x00,0x00,0x88,0x0C,0x07,0xFF,0xFF,0xFF,0xFF,0xFF,0xFC,0x00,0x0C,0x00,0x00,0x00,0x00,0x01,0x00,0x01,0xC0,0x7F,0xFF,0xFF, 0xFF,0xFF,0xF8,0x07,0x0F,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x38,0x0F,0xFF,0xFE,0xFF,0xFF,0xD0,0x07,0xFF,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0x03,0xFF,0xF8,0xFF,0xFC,0x00,0x00,0x60,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x3F,0xFF,0xC0, 0xFF,0xF0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x20,0x00,0x00,0x00,0x00,0xFF,0xF8,0xFF,0xE0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0x00,0x00,0x00,0x00,0x1F,0xFE,0xFF,0xC0,0x00,0x00,0x00,0x00,0x00,0x78,0x02,0x00,0x00,0x00,0x00,0x00,0x0F,0xFF,0xFF,0x00,0x00,0x00,0x00,0x00,0x03,0xF0,0x78,0x00,0x00,0x00,0x00,0x00,0x02,0xFF,0xFE,0x00,0x00,0x00,0x00,0x00,0x1F,0xFF,0xF0,0x00,0x00,0x00,0x00,0x00,0x00,0x7F,0xF0,0x00,0x00,0x00,0x00,0x00,0x7F,0xFF,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,0x1F,0xE0,0x00,0x00,0x00,0x00,0x00,0x3F,0xFF,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x1F,0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0xFF,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x27,0xC0,0x00,0x00,0x00,0x00,0x00,0x01,0xFC,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x04,0x80,0x00,0x00,0x00,0x00,0x00,0x08,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01 };void set12864();void setxy(ucharx,uchar y);void write_command(uchar command);void write_16byte(uintdata_add);void delays(uchar count);void main(){ucharx,y,i;while(1){y="0x80"; //设置液晶上半部分坐标x="0x80";delays(2); //延时2sset12864(); //初始化12864delays(2);for(i=0;i<32;i++) //写入液晶上半图象部分{ //写入坐标setxy(x,y);write_16byte(i*16); //连续写入16字节数据y++; //y轴地址加1}y="0x80"; //设置液晶下半部分坐标x="0x88";for(i=0;i<32;i++) //写入液晶下半图象部分{setxy(x,y); //写入坐标write_16byte((32+i)*16);//连续写入16字节数据y++; //y轴地址加1}write_command(0x34); //写入扩充指令命令write_command(0x36); //显示图象}}//初始化12864子程序void set12864(){write_command(0x30); //功能设定控制字write_command(0x0c); //显示开关控制字write_command(0x01); //清除屏幕控制字write_command(0x06); //进入设定点控制字}//设置绘图坐标void setxy(ucharx,uchar y){write_command(0x34); //写入扩充指令命令write_command(y); //写入y轴坐标write_command(x); //写入x轴坐标write_command(0x30); //写入基本指令命令}//写控制命令子程序void write_command(uchar command){bit flag="1"; //12864空闲标志位while(flag) //检查12864是否空闲flag="XBYTE"[comre]&0x80;XBYTE[comwr]=command; //空闲传送控制字}void write_16byte(uintdata_add){bit flag="1"; //12864空闲标志位ucharnum="16"; //16个循环,连续写入16个字节for(;num>0;num--){while(flag) //检查12864是否空闲flag="XBYTE"[comre]&0x80;XBYTE[datawr]=disp_data[data_add++]; //空闲传送数据}}//延时count秒子程序void delays(uchar count){unsigned char h,i,j,k;do{for(h=5;h>0;h--)for(i=4;i>0;i--)for(j=116;j>0;j--)for(k=214;k>0;k--);}while(--count);}。
液晶12864（KS0108主控）12864市面上比较流行的有两种，一种是以KS0108为主控芯片的，不带字库的，说白了就是只能靠打点才能显示出字符或图形的，当然要借助取模软件；另一种是以ST7920为主控芯片的，带ASCII码和中文字库。
至于两种的区别下一篇再讨论，这篇先讲述KS0108为主控芯片的12864的原理。
这是网上找的一个管脚图，当然不同品牌的可能略有差异，但是主要的还是一样的重点要讲一下CS1和CS2，KS0108控制的12864内部有两个控制器，分别控制左半屏和右半屏，如下图所示左半屏和右半屏操作时写的地址其实是一样的，那么只能通过片选CS1和CS2来选择哪半个屏了，如果两个都选通，则相当于两块64x64的液晶了，而且显示的内容是一样的，取模方式是纵向8点下高位。
好了，来说下原理，列的范围是0~63,我已经标出了，行是不能按位来写的，而是写“页”，一个页相当于8个点，也就是8位，即一个字符，高位在下面，那么页的范围是0~7，共8页，8页x8个点正好64个点。
这是我用取模软件截的一个“们”字，可以看出它是16x16大小的，实际上占用了两个“页”，16个列，而我们操作时先固定一个页，比如这个就先写上面那页，假设为n好了，从列0写到16，然后页n+1，再从列0写到16，这样一个“们”字就出来了，下面是其代码0x40,0x20,0xF8,0x07,0x00,0xF8,0x02,0x04, 0x08,0x04,0x04,0x04,0x04,0xF E,0x04,0x00,0x00,0x00,0xFF,0x00,0x00,0xFF,0x00,0x00,0x00,0x00,0x00,0x40,0x80,0x7F ,0x00,0x00，可见16x16的字符占了32个字节（上面n页16个字节加n+1页16个）,那么如果一幅满幅的图片，就是128x64，占用128x8=1K个字节，可见还是非常占空间的。
12864LCD液晶显示屏中文资料一、概述二、带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
三、基本特性:（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) （4）、内置 128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 （10）、通讯方式：串行、并口可选（11）、内置DC-DC转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
2.2并行接口*注释1：如在实际应用中仅使用并口通讯模式，可将PSB接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。
12864系列点阵型液晶显⽰模块12864系列点阵型液晶显⽰模块⼀、OCM12864液晶显⽰模块概述⼀、OCM12864液晶显⽰模块概述1.OCM12864液晶显⽰模块是128×64点阵型液晶显⽰模块，可显⽰各种字符及图形，可与CPU直接接⼝，具有8位标准数据总线、6条控制线及电源线。
采⽤KS0107控制IC。
2.外观尺⼨：113×65×11mm(ocm12864-1), 93×70×10mm(ocm12864-2)78×70×10mm(ocm12864-3)，3.视域尺⼨：73.4×38.8mm(ocm12864-1) 70.7×38mm(ocm12864-2),64×44mm(ocm12864-3)4.重量：⼤约 gl 补充说明：外观尺⼨可根据⽤户的要求进⾏适度调整。
⼆、最⼤⼯作范围1、逻辑⼯作电压(Vcc)：4.5～5.5V2、电源地(GND)：0V3、LCD驱动电压(Vee)：0～-10V4、输⼊电压：Vee～Vdd5、⼯作温度(Ta)：0～55℃(常温) / -20～70℃（宽温）6、保存温度(Tstg)：-10～65℃三、电⽓特性(测试条件 Ta=25,Vdd=5.0+/-0.25V)1、输⼊⾼电平(Vih)：3.5Vmin2、输⼊低电平(Vil)：0.55Vmax3、输出⾼电平(Voh)：3.75Vmin九、读写模块程序举例l 写指令⼦程序（INST）SETB ECLR D_ICLR R_WMOV P1, ACLR ERETl 写数据⼦程序（DATA）SETB ESETB D_ICLR R_WMOV P1, ACLR ERETl 写⼀页显⽰RAM数据（假设指令⼦程序为INST，数据⼦程序为DATA）MOV A，#0B8HLCALL INST ；置页地址为0页MOV A，#40HLCALL INST ；置列地址为0列MOV R2，#40HMOV R1，#00HMOV DPTR，#ADDRLOOP：MOV A，R1MOVC A，@A+DPTRLCALL DATAINC R1DJNZ R2, LOOP12864系列点阵型液晶显⽰模块⼀、OCM12864液晶显⽰模块概述⼀、OCM12864液晶显⽰模块概述1.OCM12864液晶显⽰模块是128×64点阵型液晶显⽰模块，可显⽰各种字符及图形，可与CPU直接接⼝，具有8位标准数据总线、6条控制线及电源线。
12864LCD液晶显示屏中文资料一、概述二、带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
三、基本特性:（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) （4）、内置 128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 （10）、通讯方式：串行、并口可选（11）、内置DC-DC转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
2.2并行接口的J8和“VCC”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
12864LCD液晶显示屏一、概述二、带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
三、基本特性:（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) （4）、内置 128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 （10）、通讯方式：串行、并口可选（11）、内置DC-DC转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
2.2并行接口管脚名称电平管脚功能描述管脚号1 VSS 0V 电源地2 VCC 3.0+5V 电源正3 V0 - 对比度（亮度）调整RS=“H”,表示DB7——DB0为4 RS(CS）H/L显示数据RS=“L”,表示DB7——DB0为显示指令数据5 R/W(SID) H/L R/W=“H”,E=“H”,数据被读到DB7——DB0R/W=“L”,E=“H→L”,DB7——DB0的数据被写到IR 或DR6 E(SCLK) H/L 使能信号7 DB0 H/L 三态数据线8 DB1 H/L 三态数据线9 DB2 H/L 三态数据线10 DB3 H/L 三态数据线11 DB4 H/L 三态数据线12 DB5 H/L 三态数据线13 DB6 H/L 三态数据线14 DB7 H/L 三态数据线15 PSB H/LH：8位或4位并口方式，L：串口方式（见注释1）16 NC - 空脚17 /RESET H/L 复位端，低电平有效（见注释2）18 VOUT - LCD驱动电压输出端19 A VDD 背光源正端（+5V）（见注释3）20 K VSS 背光源负端（见注释3）*注释1：如在实际应用中仅使用并口通讯模式，可将PSB接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。
一、液晶显示模块概述12864A-1汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵，16*8=128，16*4=64，一行只能写8个汉字，4行；）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。
主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行（128表示点数）显示颜色：黄绿显示角度：6：00钟直视LCD类型：STN与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸1.外形尺寸图2.主要外形尺寸二、模块引脚说明逻辑工作电压(VDD)：4.5～5.5V电源地(GND)：0V工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温）三、接口时序模块有并行和串行两种连接方法（时序如下）：8位并行连接时序图MPU写资料到模块MPU从模块读出资料2、串行连接时序图串行数据传送共分三个字节完成： 第一字节：串口控制—格式 11111ABCA 为数据传送方向控制：H 表示数据从LCD 到MCU ，L 表示数据从MCU 到LCDB 为数据类型选择：H 表示数据是显示数据，L 表示数据是控制指令C 固定为0第二字节：(并行)8位数据的高4位—格式 DDDD0000 第三字节：(并行)8位数据的低4位—格式 0000DDDD 串行接口时序参数：(测试条件：T=25℃VDD=4.5V)备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF 标志时BF 需为0，方可接受新的指令；如果在送出一个指令前并不检查BF 标志，（一般在输入每天指令前加个delay ）那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。
2、“RE ”为基本指令集与扩充指令集的选择控制位元，当变更“RE ”位元后，往后的指令集将维持在最后的状态，除非再次变更“RE ”位元，否则使用相同指令集时，不需每次重设“RE ”位元。
具体指令介绍：1、清除显示 CODE ：功能：清除显示屏幕，把DDRAM 位址计数器调整为“00H ”2、位址归位 CODE ：功能：把DDRAM 位址计数器调整为“00H ”，游标回原点，该功能不影响显示DDRAM 3、位址归位 CODE ：功能：把DDRAM 位址计数器调整为“00H ”，游标回原点，该功能不影响显示DDRAM 功能：执行该命令后，所设置的行将显示在屏幕的第一行。
显示起始行是由Z 地址计数器控制的，该命令自动将A0-A5位地址送入Z地址计数器，起始地址可以是0-63范围内任意一行。
Z地址计数器具有循环计数功能，用于显示行扫描同步，当扫描完一行后自动加一。
4、显示状态开/关CODE：功能：D=1；整体显示ON C=1；游标ON B=1；游标位置ON5、游标或显示移位控制CODE：功能：设定游标的移动与显示的移位控制位：这个指令并不改变DDRAM的内容6、功能设定CODE：RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0功能：DL=1（必须设为1）RE=1；扩充指令集动作RE=0：基本指令集动作7、设定CGRAM位址CODE：RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0功能：设定CGRAM位址到位址计数器（AC）8、设定DDRAM位址CODE：功能：设定DDRAM位址到位址计数器（AC）9、读取忙碌状态（BF）和位址CODE：RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0功能：读取忙碌状态（BF）可以确认内部动作是否完成，同时可以读出位址计数器（AC）的值10、写资料到RAMCODE：功能：写入资料到内部的RAM（DDRAM/CGRAM/TRAM/GDRAM）11、读出RAM的值CODE：功能：从内部RAM读取资料（DDRAM/CGRAM/TRAM/GDRAM）12、待命模式（12H）CODE：功能：进入待命模式，执行其他命令都可终止待命模式13、卷动位址或IRAM位址选择（13H）CODE：功能：SR=1；允许输入卷动位址SR=0；允许输入IRAM位址14、反白选择（14H）CODE：功能：选择4行中的任一行作反白显示，并可决定反白的与否15、睡眠模式（015H）CODE：功能：SL=1；脱离睡眠模式SL=0；进入睡眠模式16、扩充功能设定（016H）CODE：功能：RE=1；扩充指令集动作RE=0；基本指令集动作G=1；绘图显示ON G=0；绘图显示OFF17、设定IRAM位址或卷动位址（017H）CODE：RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0功能：SR=1；AC5~AC0为垂直卷动位址SR=0；AC3~AC0写ICONRAM位址18、设定绘图RAM位址（018H）CODE：功能：设定GDRAM位址到位址计数器（AC）五、显示坐标关系1、图形显示坐标水平方向X—以字节单位垂直方向Y—以位为单位2、汉字显示坐标3、字符表代码（02H---7FH）六、显示RAM1、文本显示RAM（DDRAM）文本显示RAM提供8个×4行的汉字空间，当写入文本显示RAM时，可以分别显示CGROM、HCGROM 与CGRAM的字型；ST7920A可以显示三种字型，分别是半宽的HCGROM字型、CGRAM字型及中文CGROM字型。
三种字型的选择，由在DDRAM中写入的编码选择，各种字型详细编码如下：显示半宽字型：将一位字节写入DDRAM中，范围为02H-7FH的编码。
显示CGRAM字型：将两字节编码写入DDRAM中，总共有0000H，0002H，0004H，0006H四种编码显示中文字形：将两字节编码写入DDRAMK ，范围为A1A0H-F7FFH(GB码)或A140H-D75FH(BIG5码)的编码。
绘图RAM（GDRAM）绘图显示RAM提供128×8个字节的记忆空间，在更改绘图RAM时，先连续写入水平与垂直的坐标值，再写入两个字节的数据到绘图RAM，而地址计数器（AC）会自动加一；在写入绘图RAM的期间，绘图显示必须关闭，整个写入绘图RAM的步骤如下：1、关闭绘图显示功能。
2、先将水平的位元组坐标（X）写入绘图RAM地址；再将垂直的坐标（Y）写入绘图RAM地址；将D15——D8写入到RAM中；将D7——D0写入到RAM中；打开绘图显示功能。
绘图显示的缓冲区对应分布请参考“显示坐标”游标/闪烁控制ST7920A提供硬件游标及闪烁控制电路，由地址计数器（address counter）的值来指定DDRAM中的游标或闪烁位置。
八、中文字符表：*************************************文档结束*******************************************点阵LCD的显示原理在数字电路中，所有的数据都是以0和1保存的，对LCD控制器进行不同的数据操作，可以得到不同的结果。
对于显示英文操作，由于英文字母种类很少，只需要8位（一字节）即可。
而对于中文，常用却有6000以上，于是我们的DOS前辈想了一个办法，就是将ASCII表的高128个很少用到的数值以两个为一组来表示汉字，即汉字的内码。
而剩下的低128位则留给英文字符使用，即英文的内码。
那么，得到了汉字的内码后，还仅是一组数字，那又如何在屏幕上去显示呢？这就涉及到文字的字模，字模虽然也是一组数字，但它的意义却与数字的意义有了根本的变化，它是用数字的各位信息来记载英文或汉字的形状，如英文的'A'在字模的记载方式如图1所示：图1 “A”字模图而中文的“你”在字模中的记载却如图2所示：图2 “你”字模图12864点阵型LCD简介12864是一种图形点阵液晶显示器,它主要由行驱动器/列驱动器及128×64全点阵液晶显示器组成。
可完成可图形显示，也以显示8×4个(16×16点阵)汉字。
在使用12864LCD前先必须了解以下功能器件才能进行编程。
12864内部功能器件及相关功能如下：1. 指令寄存器(IR)IR是用于寄存指令码，与数据寄存器数据相对应。
当D/I=0时，在E信号下降沿的作用下，指令码写入IR。
2．数据寄存器(DR)DR是用于寄存数据，与指令寄存器寄存指令相对应。
当D/I=1时，在下降沿作用下，图形显示数据写入DR，或在E信号高电平作用下由DR读到DB7∽DB0数据总线。
DR和DDRAM之间的数据传输是模块内部自动执行的。
3．忙标志：BFBF标志提供内部工作情况。
BF=1表示模块在内部操作，此时模块不接受外部指令和数据。
BF=0时，模块为准备状态，随时可接受外部指令和数据。
利用STATUS READ指令，可以将BF读到DB7总线，从检验模块之工作状态。
4．显示控制触发器DFF此触发器是用于模块屏幕显示开和关的控制。
DFF=1为开显示（DISPLAY OFF），DDRAM的内容就显示在屏幕上，DFF=0为关显示（DISPLAY OFF）。
DDF的状态是指令DISPLAY ON/OFF和RST信号控制的。
5．XY地址计数器XY地址计数器是一个9位计数器。
高3位是X地址计数器，低6位为Y地址计数器，XY地址计数器实际上是作为DDRAM的地址指针，X地址计数器为DDRAM的页指针，Y地址计数器为DDRAM的Y地址指针。
X地址计数器是没有记数功能的，只能用指令设置。
Y地址计数器具有循环记数功能，各显示数据写入后，Y地址自动加1，Y地址指针从0到63。
6．显示数据RAM（DDRAM）DDRAM是存储图形显示数据的。
数据为1表示显示选择，数据为0表示显示非选择。
DDRAM与地址和显示位置的关系见DDRAM地址表。
7．Z地址计数器Z地址计数器是一个6位计数器，此计数器具备循环记数功能，它是用于显示行扫描同步。
当一行扫描完成，此地址计数器自动加1，指向下一行扫描数据，RST复位后Z地址计数器为0。
Z地址计数器可以用指令DISPLAY START LINE预置。
因此，显示屏幕的起始行就由此指令控制，即DDRAM的数据从哪一行开始显示在屏幕的第一行。
此模块的DDRAM共64行，屏幕可以循环滚动显示64行。
12864LCD的指令系统及时序该类液晶显示模块（即KS0108B及其兼容控制驱动器）的指令系统比较简单，总共只有七种。
