医院综合布线设计的方案医院综合布线设计是为了满足医院内部各种信息传输、通信、监控等需求而进行的一项工程设计。
医院综合布线设计的方案应考虑到医院的特殊需求，包括对网络、通信、灯光、安防等的要求，以及患者、医护人员的实际使用情况。
以下是一个关于医院综合布线设计的方案，包括布线的要求、布线的组织结构和具体实施方案等。
1.布线的要求1.1网络布线要求：医院需要建立一个高速、稳定的网络系统，以支持医院的各项业务。
网络布线应采用双绞线和光纤混合布线方式，覆盖各科室、诊疗区和护理区等区域。
1.2通信布线要求：医院需要建立一个完善的内部通信系统，以方便医护人员之间的沟通。
通信布线应覆盖各科室、护理站和诊疗区等区域。
1.3灯光布线要求：医院需要建立一个高效的灯光控制系统，以提供适宜的照明环境。
灯光布线应覆盖各病房、手术室和门诊区等区域。
1.4安防布线要求：医院需要建立一个完善的安防系统，以保护医院内部的安全。
安防布线应覆盖医院的入口、走廊和重要区域。
2.布线的组织结构2.1主干布线：主干布线是连接各个分布区域的主要线路，一般采用多模光纤布线方式，以满足高速传输的需求。
2.2水平布线：水平布线是连接主干布线和终端设备的线路，一般采用双绞线布线方式，以满足终端设备的通信需求。
2.3终端设备布线：终端设备布线包括网络设备、通信设备、灯光设备和安防设备等，需要根据实际需求进行布线。
3.具体实施方案3.1网络布线实施方案：将医院内的各个科室、区域通过双绞线和光纤进行连接，每个科室设置一个网络机柜，通过网络交换机连接到主干光纤上。
3.2通信布线实施方案：在医院内的各个位置设置通信插座，通过双绞线连接到通信机柜上，通过交换机实现医护人员之间的通信。
3.3灯光布线实施方案：将医院内的各个病房、手术室和门诊区设置照明插座，通过控制面板进行灯光的调节和控制。
3.4安防布线实施方案：在医院的入口、走廊和重要区域设置安防摄像头，通过网络连接到安防监控中心进行监控和管理。

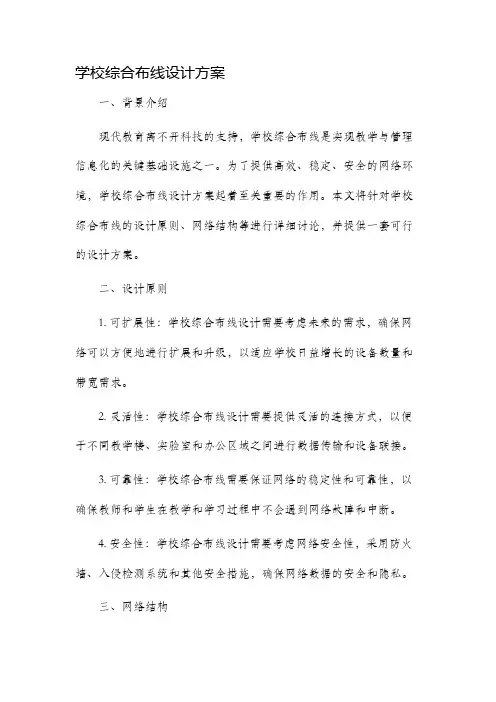

学校综合布线设计方案一、背景介绍现代教育离不开科技的支持，学校综合布线是实现教学与管理信息化的关键基础设施之一。
为了提供高效、稳定、安全的网络环境，学校综合布线设计方案起着至关重要的作用。
本文将针对学校综合布线的设计原则、网络结构等进行详细讨论，并提供一套可行的设计方案。
二、设计原则1. 可扩展性：学校综合布线设计需要考虑未来的需求，确保网络可以方便地进行扩展和升级，以适应学校日益增长的设备数量和带宽需求。
2. 灵活性：学校综合布线设计需要提供灵活的连接方式，以便于不同教学楼、实验室和办公区域之间进行数据传输和设备联接。
3. 可靠性：学校综合布线需要保证网络的稳定性和可靠性，以确保教师和学生在教学和学习过程中不会遇到网络故障和中断。
4. 安全性：学校综合布线设计需要考虑网络安全性，采用防火墙、入侵检测系统和其他安全措施，确保网络数据的安全和隐私。
三、网络结构1. 核心层：核心层是学校综合布线设计的核心，承担着教学楼、实验室和宿舍楼等不同区域之间的数据交换和传输。
核心层应配置高性能的交换设备，以满足大量数据的高速传输需求。
2. 汇聚层：汇聚层连接核心层和接入层，提供教师办公室、学生宿舍等地方的数据交换和接入服务。
汇聚层应配置实现二层交换和三层路由功能的交换机，以满足不同区域的网络连接需求。
3. 接入层：接入层是学校综合布线设计中的最后一层，为教室、实验室等学习和教学场所提供网络接入。
接入层应配置交换机和无线接入点，以满足学生和教师的网络连接需求。
四、布线设计方案1. 光纤布线：考虑到学校的规模和未来的扩展需求，建议在核心层和汇聚层之间采用光纤布线，以提供高速、稳定的数据传输能力。
光纤具有较高的带宽和抗干扰能力，适合长距离传输和高密度连接。
2. 铜缆布线：在接入层和汇聚层之间的连接，可以采用高性能的铜缆布线。
铜缆布线成本较低，适合短距离传输和低密度连接，同时也提供了较高的带宽。
3. 网络设备：建议采用可靠性高、性能优越的网络设备，例如思科、华为等知名品牌的交换机和路由器。
家庭综合布线设计方案家庭综合布线设计方案随着科技的发展，如今家庭中已经不再是电视机、电话和电脑的组合那么简单。
家庭综合布线设计是指在家庭建设之初，通过合理规划，将各种通信设备、数据设备和音视频设备的接口布置到一个中央位置，然后采用统一的网络进行互联，从而实现家庭各种设备的联动和共享。
家庭综合布线设计方案的设计目标是既满足当前居住需求，又能适应未来的扩展需求。
以下是一个典型的家庭综合布线设计方案：1. 预留有线电视接口：在客厅、主卧、次卧和其他需要的房间预留有线电视接口，方便将有线电视信号传输到各个房间，使用者可以自由选择在哪个房间观看电视。
2. 预留电话接口：在客厅和主卧室预留电话接口，方便拨打和接听电话。
此外，还可以预留一些其他房间的电话接口，以便于日常生活中不同房间成员的通信需求。
3. 预留网络接口：在客厅和主卧室预留网络接口，提供高速的有线网络连接。
此外，还可以预留一些其他房间的网络接口，方便未来的扩展需求。
4. 预留音乐系统接口：在客厅和主卧室预留音响系统接口，方便使用者在家中任一角落欣赏高质量音乐。
5. 安装可视对讲系统：在门口安装可视对讲系统，方便使用者远程查看和控制家庭安全。
6. 安装安全监控系统：在家中的重要位置安装安全监控系统，提供家庭安全防护。
7. 智能家居控制：安装智能家居控制系统，通过智能手机或者其他设备远程控制家里的灯光、空调、窗帘等设备，提升居住舒适度。
8. 安装家庭娱乐系统：在客厅安装家庭娱乐系统，包括大屏幕电视、投影仪、家庭影院等设备，提供高清晰度的影音娱乐享受。
综合布线设计方案需要考虑的因素包括家庭的结构、预算、使用者需求以及未来的技术趋势等。
通过合理规划和布线，可以实现家庭各种设备的联动和共享，提升家庭生活的便利性和舒适性。
综合布线设计方案综合布线设计方案一、背景介绍随着信息技术的快速发展，企业和机构对数据传输的需求越来越高。
为了满足这一需求，一个可靠，高效的综合布线系统是至关重要的。
本综合布线设计方案旨在为企业提供一个全面的解决方案，确保数据传输的稳定性和灵活性。
二、需求分析1. 数据传输：企业需要高速，可靠的数据传输系统，覆盖整个办公区域。
2. 网络安全：确保网络安全，防止未经授权的访问和数据泄露。
3. 未来扩展：设计方案应该考虑到未来可能的扩展需求，例如新增办公区域或增加工作人员等。
三、设计方案1. 结构布线：为了确保数据传输的稳定性和可靠性，选择采用双绞线（Cat6或以上）作为主要的传输介质。
将光纤布线作为主干线，连接主服务器和交换机之间的距离较长的区域。
2. 机房设计：将机房设计为一个中央集线器，以容纳网络设备，例如服务器，交换机和路由器。
确保机房具有良好的通风系统和温度控制系统，防止设备过热。
3. 网络安全：采用防火墙和入侵检测系统，确保网络安全。
为每个员工配置独立的账号和密码，并定期更改密码。
同时，限制对敏感数据的访问权限。
4. 机房电源：确保机房有可靠的电源系统，并配备UPS（不间断电源）系统，以防止突发停电时的数据丢失。
5. 办公区域布线：根据不同的办公区域的需求进行布线。
例如，对于工作站区域，每个工作站应该有至少两个网络接口，以满足多设备同时连接的需求。
确保路由器和交换机都能够适应不同办公区域的需求，并提供足够的端口数量。
6. 标签和标识：对每个网络设备进行标签和标识，以方便管理和维护。
四、实施和测试1. 实施：根据设计方案，对布线进行实施。
确保每个连接都正确无误，每个设备都被正确配置。
2. 测试：在正式使用之前，对整个综合布线系统进行测试。
进行连通性测试，确保每个设备都能够正常通信。
进行带宽测试，确保网络速度满足需求。
五、维护和管理1. 定期检查和维护每个设备，确保网络设备的正常运行。
2. 定期更新软件和系统，以确保网络安全性。
综合布线设计方案流程步骤
第一步：需求分析
在开始综合布线设计之前，首先需要了解和分析用户的需求。
这包括确定需要支持的网络设备和服务，以及预计的带宽需求。
还包括对建筑物结构、布局和环境条件进行评估，以便确定合适的布线类型和路径。
第二步：布线规划
在布线规划阶段，需要确定主干布线和水平布线的位置和路径。
主干布线是连接建筑物不同楼层或区域的主要网络通路。
水平布线是连接主干布线和最终用户设备的分支通路。
在规划过程中，需要考虑布线的长度、容量、安全性和可扩展性。
第三步：布线设计
在布线设计阶段，需要决定使用的布线类型和设备。
常见的布线类型包括铜缆和光纤。
铜缆适用于较短距离和低带宽需求，而光纤适用于较长距离、高带宽需求和抗干扰性要求高的环境。
在设计过程中，还需选择合适的插座、配线架和机柜等设备。
第四步：布线实施
布线实施是将设计方案转化为现实的步骤。
这包括物理安装和连接网络设备、布置线缆、测试和验证连接质量等工作。
在实施过程中，需要严格遵循相关的安全和健康规范，确保布线的质量和可靠性。
第五步：测试和调试
在完成布线实施后，需要进行测试和调试，以确保布线的功能和性能符合设计要求。
这包括检查连接的可靠性、带宽和传输速率。
还应进行用法测试，确保用户设备可以正常连接和使用网络。
第六步：文档和标识
第七步：维护和管理
完成综合布线设计后，需要进行定期的维护和管理。
这包括布线系统的监控、维修和升级。
还需要记录和更新变更和维护记录，以便及时了解布线系统的状态和历史。
综合布线系统设计方案1.综合布线系统说明本项目的综合布线系统包括网络布线、信息点安装及相应管线、桥架设计。
所有信息点采用86型的信息面板，楼宇的数据传输介质采用24AWG线规的超五类非屏蔽双绞线。
根据不同容量选用相应规格的PVC线槽和金属桥架。
我们充分考虑了本项目的环境、运行方式和可能采用的网络结构，结合以往的工程经验，提出了本设计方案。
考虑到该项目的重要性和未来扩展性，我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。
2.系统设计原则本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。
在综合布线方案设计构建中，应坚持以下布线原则：实用性：布线系统应能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。
灵活性：布线系统应满足灵活应用的要求，遵循结构化布线的标准，适应不同拓扑结构的网络，在不改变布线系统情况下，能进行设备的移动、更新和升级。
即任一信息点能够连接不同类型的设备，如计算机、打印机、终端。
经济性：在满足应用要求的基础上，尽可能降低造价。
综合布线过程是对各种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工，节约了线材。
由于采用综合布线系统，单位避免了重复设置信息机构和重复建设信息网络，从整体上讲节省了投资，避免了大量的重复建设，提高了网络效益。
综合布线系统采用标准化的设计，统一安装施工，使整个系统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用。
统一性：整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容。
兼容性：综合布线系统的设施可以满足多种系统中的性能。
开放性：综合布线系统中使用开放式系统结构，符合国际上流行的标准。
系统对国际上所有著名厂商的产品都应是开放的，可以将不同厂家的不同传输介质和不同设备集成在本系统内。
可靠性：采用高品质的材料和组合压接方式构成一套高标准信息通道，所有线材、器件均通过UL、CAS及ISO论证。
综合布线设计方案三篇篇一：智能大楼综合布线系统设计方案第一章前言由于计算机技术和通信技术的发展和信息社会的召唤，迫使现代建筑观念不得不更新。
各种电话，计算机网络、空调、保安监控、消防等系统，按传统的方法进行布线，使得整个大楼很难管理，也很难适应时代前进的步伐，而且会招来许多的麻烦。
例如:房间里没有必要的信息插座，天花板承受的电缆布线重量过大。
线缆通道过窄，弯道过多，线缆很难通过。
没有安放布线系统的设备空间。
在这种情况下，若需要移动，增加和改变通信电缆时，往往必须在墙上钻孔，铺设新的线缆。
这不但费时费工，而且会破坏大楼的美观和强度。
因此，在设计大楼时，必须十分重视对大楼的各种布线统一规划。
按照国际标准和工业标准，规范化布线。
智能大楼的建设，应注重这些通信基础设施的建设且应与大楼的建筑设计同步进行。
另外还应给这些基础建设留有相应的经费预算。
本方案以智能大楼的基本要求为基础，对布线系统提出总体设计方案。
第二章项目总述1、布线系统需求分析2、设计目标根据智能大楼的建筑分布、环境要求，“定制性”设计本综合布线系统。
系统设计贴切配合用户特点，旨在建立高技术起点、高品质、开放性的建筑群综合布线系统，集成视频、话音、和计算机网络数据通信功能；此外，本系统设计中应结合用户提出的性能价格比、安全性、扩展性的选择考虑。
具体达到下列目标：--标准化的网络系统本设计中各规范，技术指标及产品，均符合国际和工业标准，并可提供多厂牌产品的支持能力。
--系统冗余及强大的扩充性配合技术发展趋势选择国际标准布线方案，兼容目前需求和未来发展，预留足够的扩充能力。
--资源共享通过网络实现各部门，各单位的相互连接，实现资源的共享及外部网络的连接。
--高速的传输速率建立起100MBps的计算机网络并提供通信介质上的622MBps传输潜力，使未来能弹性提升为155M、1000M高速网络，以满足未来网络技术及业务发展的需求。
--完备的网管功能由中心网管工作站，即可充分掌握及管理整个网络的运转状态，易于维护且可保证网络的安全。
办公楼综合布线方案综合布线是办公楼构建IT基础设施的关键步骤之一。
一个合理、高效的综合布线方案可以提高办公楼的网络稳定性和运行效率，满足不同部门的通信需求。
本文将从布线设计、线缆选择、机房设计等方面阐述办公楼综合布线方案的要点。
一、布线设计办公楼综合布线设计应从楼层空间结构、通信需求、未来扩展规划等方面综合考虑。
以下是一个可行的布线设计方案：1. 纵向布线：根据楼层划分不同的通信区域，通过垂直布线将服务器间的通信进行连接，确保通信效率和稳定性。
2. 横向布线：在每个楼层内，将电缆沿墙面或地板进行敷设，连接至各个机房、电话室及工作区域。
3. 楼间布线：对于多栋办公楼群的布线需求，可以使用光纤布线进行连接，提高网络传输速率和跨楼通信的稳定性。
二、线缆选择合适的线缆选择对于综合布线方案的质量和性能起着至关重要的作用。
以下是常用的线缆选择方案：1. 铜缆：铜缆是传统的布线线缆选择，适用于短距离传输和低频信号传输，如电话线和局域网。
2. 光纤：光纤在长距离传输和高频信号传输方面具有明显优势，如数据中心和跨楼通信。
3. 组合布线：根据不同的通信需求，可以采用铜缆和光纤的组合布线方式，灵活满足不同区域的通信需求。
三、机房设计办公楼中的机房是综合布线的核心和关键部分。
以下是机房设计的重点：1. 空调系统：机房内需要安装适当的空调系统，保持稳定的温度和湿度，以确保设备正常运行。
2. 机柜布置：在机房内进行合理的机柜布置，确保设备的安全性和易维护性，避免布线混乱和接线错误。
3. 电源供应：机房内需要稳定的电源供应，如UPS系统和备用发电机组，以防止突发停电对综合布线造成不良影响。
总结：办公楼综合布线方案是为了提供高速、安全、稳定的网络环境，满足企业日常办公和通信需求。
通过合理的布线设计、适当的线缆选择和科学的机房设计，可以有效提升办公楼的信息化水平和运行效率。
在实施综合布线方案时，还应根据实际情况进行调整和优化，以满足企业未来发展的需求。
综合布线设计方案综合布线设计方案（一）一、机房建设的主要内容计算机机房建设的主要内容有以下几个方面：1、机房类型的选择。
2、机房总体布局和设计。
3、机房建设单位的选择。
4、机房建设材料和设备的选型和购置，包括：不间断电源系统（UPS）、输配电系统、机房精密空调、新风系统、防静电地板、天花吊顶系统、机房照明及墙体处理工程等。
5、装饰工程：装饰工程包括机房基层处理（即地面、天棚、墙壁抹灰），活动地板铺设，天花安装，玻璃工程，铝合金隔断，门窗工程，墙壁处理工程项目等。
6、空调工程：包括机房专用恒温恒湿精密空调的安装调试等内容。
7、供配电工程：供配电工程包括计算机设备用电系统（UPS）、空调系统用电、其它机房用电系统。
8、平安消防工程：电脑中心消防的安装调试。
9、机房监控系统：包括漏水检测、磁卡门禁、闭路电视监控等。
10.机房防雷接地系统。
二、电气工程和照明系统技术中心的配电系统是一个综合性系统，是技术中心计算机系统、通讯网络设备、照明设备的动力来源。
2.1低压配电设计1、技术中心的供电采纳三相五线制一类供电系统，既由贵医院配电房将经过切换的市电、柴油发电机电源引入技术中心所在楼层中心机房，再由相关配电柜将电能安排给UPS、计算机系统、网络通讯设备、空调、照明和其他协助用电设备。
2、技术中心的插座应分三种，它们分别是：不间断电源（UPS）供电的计算机主机专用防水插座、不间断电源（UPS）供电的一般设备用三孔标准插座和市电干脆供电的检修用五孔标准插座。
3、计算机系统要求电源的电压改变在220V±5%之内，频率改变在50Hz±0.5Hz之内。
4、UPS输出配电回路按机房内设备要求进行设置，主要计算机设备由专用回路（开关）供电，网络主交换机、路由器、网络机架由专用回路供电。
5、一般计算机设备供电回路带三至四个插座，插座固定于地板下；并予留若干个配电回路待以后设备扩展时运用。
详细插座数量及位置要依据最终机房内设备数量考虑。
机房综合布线方案设计一、引言综合布线是指为机房内各种设备的联网提供统一的布线系统，包括数据传输、语音通信、视频监控等。
合理的综合布线方案设计可以提高网络的性能和可靠性，降低维护和管理的成本。
二、需求分析根据机房的使用需求，我们需要考虑以下几个方面：1.带宽需求：根据机房内设备的数量和使用情况，确定所需的带宽大小。
2.设备布局：根据机房内各设备的位置，确定合适的布线路径和长度。
3. 设备类型：根据机房内的设备类型，确定所需的布线类型（如Cat5e、Cat6等）。
三、布线路径设计1.布线路径规划：根据机房内的设备布局，确定合适的布线路径。
应避免与电源线、强电线等干扰源相交叉，以免产生干扰。
2.布线长度控制：为了保证信号的传输质量，各条布线的长度应尽量相等，并控制在合适的范围内（一般不超过100米）。
3.良好的通风环境：在布线路径设计中应考虑机房的通风环境，避免布线路径阻塞通风口或热量积聚区域。
四、布线类型选择根据机房的需求和预算，选择合适的布线类型。
一般常用的布线类型有Cat5e、Cat6、Cat6a等，其带宽分别为100MHz、250MHz、500MHz。
根据实际需求确定所需的带宽大小，选择相应的布线类型。
五、布线设备选择1.网线：选择质量好且符合标准要求的网线，确保信号传输的质量稳定。
2.网线插座：选择具有良好接触性能和防尘功能的插座，可提高插拔的可靠性。
3.机柜：选择适合机房的机柜，保证设备的安全和有序放置。
六、布线测试和调试在完成布线后，需要进行布线的测试和调试工作，以确保布线的质量和稳定性。
常用的测试工具有网线测试仪、时域反射仪等。
对布线的各项指标进行测试和调试，并对存在的问题进行优化和修复。
七、安全考虑1.布线保护：在布线过程中，要注意保护布线，避免人为损坏或意外拉扯造成线路故障。
2.防雷措施：机房应采取合适的防雷措施，保护设备和布线系统免受雷击的损坏。
3.防火安全：机房内应采取合适的防火措施，保护布线系统不受火灾的影响。
古华山庄综合布线设计方案编制:审核:校对:上海景胜建筑装饰工程有限公司二O O八年十一月目录一、综述 (3)1.1前言 (3)1.2布线系统的目标 (4)1.3系统设计原则及依据 (5)二、项目要求和分析 (7)2.1项目概况 (7)2.2系统配置 (7)2.3楼层信息点分布 (7)三、设计方案 (8)3.1方案设计概述 (8)3.2系统示意图 (9)四、施工方案建议 (11)4.1安装环境 (11)4.2总体方案说明 (12)4.3施工组织计划 (15)五、系统的调测及验收 (18)5.1调试阶段 (18)5.2验收阶段 (19)5.3测试参数 (21)六、系统的维护与售后服务 (23)6.1维护 (23)6.2售后服务 (24)七、材料清单及其报价 (25)一、综述1.1前言随着计算机网络和通信技术的飞速发展，二十一世纪的建筑业也将发生巨大的变化，智能建筑已成为代表建筑高科技含量的代名词，也将成为人们提高生活质量和工作效率，创造出更多物质财富、精神财富的有力保证。
人们居住条件的提高和办公环境的改善,无疑对建筑物的智能化提出了更新、更高的要求，景胜结构化综合布线系统（即一个能够支持用户选择的语音/数据/图形图像应用的网络布线系统）为其智能化的实现提供了一个完美的物理链接平台，让我们在对系统进行配置，以适应更先进的技术需求，满足快速变化节奏的同时，将把山庄的远期投资控制在最低限度内。
今天,我们有幸为奉贤区古华山庄的结构化综合布线系统提供设计方案，并推荐使用安普公司研究、开发和生产的5类布线产品，为便于贵方对我公司的了解，简单介绍如下：1.2综合布线系统的目标根据标准设计的布线方案，能适应和支持现有的或将来的通信及计算机网络需求，能适合语音、数据计算机局域网（LAN）、光纤分布数据接口（FDDI）、图像和其它连接的需要。
智能化楼宇的结构化布线系统不仅为现代化的信息通讯铺设了信息高速公路，而且也为楼宇的智能管理提供了集中的控制通路。
结构化布线系统为用户创造了舒适、快捷的软环境，节约了发展商与经营者的人力和财力开支，极大地提高了对建筑物的综合管理水平，，满足了各部门对通讯和网络的需求。
根据对结构化布线系统(Structured Cabling System-SCS)的要求,本大楼布线系统的设计主要满足通信和计算机网络二部分。
该系统将为用户提供集话音、数据、文字、图像于一体的多媒体信息网络，帮助用户实现多功能电话、语音信箱、网络代理连接Internet等应用。
大楼通信系统外接ChinaPAC、ChinaDDN或ISDN线路，进入Internet网络后，就可以方便地与世界各地进行联系，实现电子商务、POS、电子邮件(E-Mail)及电子数据交换(EDI)等功能。
1.3系统设计原则及依据本设计方案参照ISO/IEC ISO11801ANSI/TIA/EIA568A及上海市地方标准之结构化综合布线系统的有关规定设计，采用符合超5类标准的安普布线线缆和连接硬件，并由景胜公司认证的设计人员设计，以确保整个系统的规范和质量。
本系统支持语言和数据(图象、多媒体)传输，可满足快速以太网、ATM155Mbps/622.5Mbps 及千兆以太网等应用场合。
1.3.1设计原则综合布线同传统的布线相比较，有着许多优越性，是传统布线所无法比及的。
其特点主要表现为它的兼容性、开放性、灵活性、可靠性、先进性和经济性。
而且在设计、施工和维护方面也给人们带来了许多方便。
兼容性：综合布线的首要特点是它的兼容性。
所谓兼容性是指它自身是完全独立的而与应用系统相对无关，可以适用于多种应用系统。
综合布线将语音、数据与监控设备的信号线经过统一规划和设计，采用相同的传输介质、信息插座、交连设备、适配器等，把这些不同信号综合到一套标准的布线中。
由此可见，这个布线比传统布线大为简化，节省大量的物资、时间和空间。
开放性：该系统采用开放式体系结构，符合多种国际上现行的标准，它几乎对所有著名厂商的产品都是开放的，并支持所有通信协议。
灵活性：该系统采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的，而且每条通道可支持终端、以太网工作站及令牌网工作站。
所有设备的开通及更改均不需改变布线线路，组网也可灵活多变。
可靠性：该系统采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，所有线缆和相关连接件均通过ISO认证，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。
应用系统全部采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证了整个系统的可靠运行。
先进性：该系统采用光纤和双绞线混合布线方式，极为合理地构成一套完整的布线。
所有布线均采用世界上最新通信标准，链路均按8芯双绞线配置。
5类双绞线的数据最大传输率可达到155Mbps，对于特殊用户的需求可把光纤引到桌面。
干线语音部分采用电缆，数据部分采用光缆，为同时传输多路实时多媒体信息提供足够的裕量。
经济性：虽然综合布线初期投资比较高，但由于综合布线将原来相互独立、互不兼容的若干种布线集中成为一套完整的布线体系，统一设计，统一施工，统一管理。
这样可省去大量的重复劳动和设备占用，使布线周期大大缩短。
另外，综合布线系统使用简单、方便，维护费用低，可以满足三维多媒体的传输和用户对ISDN、ATM的需求。
可见综合布线系统具有很高的性能价格比。
1.3.2设计依据满足下列标准：－ISO11801国际建筑通用布线标准－ANSI/TIA/EIA568A北美商用建筑电信布线标准－ANSI/EIA/TIA-569北美电信走道和空间的商用建筑标准－ANSI/EIA/TIA－606北美商用建筑物电信设备的管理标准－ANSI/EIA/TIA TSB－75北美商用建筑物电信设备的管理标准－IEEE100BASE-T100兆以太网－CCITT ISDN综合业务数据网络标准－IEEE802.310BASE-T光纤分布数据接口（FDDI）标准－IEEE802.5TOKEN RING网络标准－ANSI FDDI110Mbps北美光纤数据接口高速局域网标准－ATM155Mbps/622.5Mbps异步传输模式标准－RS232、X.21、RS422异步、同步传输标准1.3.3安装与设计规范中国民用建筑电气设计规范（JGJ/T16-92）智能建筑设计标准（EBD-03-95）工业企业通信设计规范（CECS09:89）建筑与建筑群综合布线系统工程设计规范（CECS72:97）建筑与建筑群综合布线系统工程施工及验收规范（CECS72:97）电气装置安装工程施工及验收规范（GBJ232-82）二、项目要求和分析2.1项目概况：山庄建设的总目标是：以高性能综合布线系统支撑，建成一个包含多用途的办公自动化系统，能适应日益发展的办公业务电子化要求的现代化休闲中心。
从而实现对山庄的电话通信、笔路电视、公共广播、计算机通信等全套实施按需控制，实现资源共享与外界信息交流。
设计范围包括山庄的办公区间和管理区间及营业公用区间，要求采用先进、成熟、可靠实用的结构化布线系统，将建筑物内的程控交换机系统、计算机网络系统统一布线，统一管理，使山庄成为能满足未来高速信息传输的，灵活的，易扩充的智能建筑系统。
根据本工程的具体情况，它满足系统纳入结构化布线系统的条件：(a)超五类水平电缆在设备端口至终端端口的距离不超过90米；(b)采用高速率、大带宽的传输介质，数据传输的带宽在水平区内可达622Mbps；(c)具有一定的抗电磁干扰特性和防电磁辐射泄露性能；通过信息端点规划定位，PDS布线支撑，使系统获得相当健全的“信息公路”网络体系，借助计算机网络服务的强有力工具，提高调度、行政管理效率与水平。
也为该建筑群提供了良好的内部环境和畅通的对外联络设施。
2.2系统需求配置：本项目主要为休闲型营业场所,因此采用较高的配置标准。
根据甲方要求并结合本公司多年来在该领域的设计、施工经验，工程所采用布线产品均为安普5类结构化布线产品，使整个系统完全满足5类传输性能标准，以适应10—15年技术发展和使用的要求，且具有开放性、灵活性和可扩展性。
2．3楼层信息点分布统计：根据甲方所提供的施工平面图及贵方要求，本工程信息点均设计为语音点和数据点，核算出各区域信息点分布图如下：古华山庄会所：信息点总计：56三、设计方案3.1方案设计概述根据古华山庄会所的项目要求及上述有关标准，本方案为一个较典型的星型拓扑结构系统，现将设计方案概述如下：根据用户要求，会所设备间设于会所一层弱电机房，从主设备间引线缆经桥架和竖井直接引至工作区。
水平布线电缆均采用超5类网线，信息插座选用安普公司特色产品5类系列插座。
本方案分为三大子系统，分别为工作区子系统、水平子系统及管理间子系统，为二级星型拓扑结构。
具体分述详见施工布线图：3.1.1工作区子系统工作区子系统是指信息端口以外的空间，但通常习惯将电信插座列入工作区子系统。
本系统设置56个双口信息点。
工作区材料配置表3.1.2水平布线子系统水平布线子系统为配线间水平配线架至各个办公室门口及营业厅的信息点的连接线缆。
本项目数据点采用超五类网线、语音点采用四芯电话线。
（此项为约数。
具体数量视现场情况而定。
）3.1.3设备间子系统设备间子系统是由路由器、交换机、配线架、跳线及相关有源设备（HUB、服务器等)等组成。
设备间子系统是一空间概念，总配线架收集来自各水平子系统的线缆，并与相关有源设备通过跳线或对接实现系统的联网。
本项目设备间设在一层中心机房内，其布线设备主要为系统配线架和相关跳线等。
按大楼结构化布线系统实施要求；我们将选用和配置安普的相应产品。
具体如下：设备间设备配置表3.1.4其它产品说明本项目施工工具包括:打线工具：主要用于主干线缆与配线架和压线模块的压接，亦为最基本工具之一。
安装消耗品：施工辅材，包括扎带，胶带，油笔等。
检测工具：美国FLUKE手持式工程仪表,可迅速方便地测试1对～4对线缆的开路、短路、反接、错接以及线对交错等情况,以及ISO11801提出的各种参数。
四、施工方案建议4.1安装环境4.1.1布线装置及线缆的工作环境温度：－５摄氏度—４５摄氏度相对湿度：５—８５％ＰＨ4.1.2布线装置及线缆的大气环境上海景胜建筑装饰工程有限公司古华山庄综合布线系统设计方案不具有潮湿和粉尘的影响不具有受到鼠害的危险海拔高度小于１０００米地震裂度为６度4.2总体方案说明4.2.1布线系统设计说明山庄综合布线系统涉及计算机网络和通讯系统。
综合布线系统有利于多种网络拓扑结构的应用，实行结构化综合布线方式，以达到高度智能化及节省投资的目的。
奉贤区古华山庄会所为满足各办公工作区终端的数据交换和与外界的数据通讯，决定采用综合布线系统，以对山庄会所中的计算机系统、电话系统进行统一布线，最终为山庄会所的智能化系统提供一个开放、灵活、先进的可扩展的线路基础。
