电力变压器的保护

电力变压器继电保护电力变压器是电力系统中重要的电力设备之一，用于升降电压以及提供电力输送中途的电力支撑。

为了保护电力变压器运行安全，必须采用继电保护，它是电力系统中最重要的保护手段之一。

本文将介绍电力变压器继电保护的原理、类型、应用以及故障处理方法。

一、原理继电保护是指利用电气原理和电气器件，通过电气信号实现保护、控制、监视等功能的一种自动化保护措施。

在电力系统中，继电保护通过对电压、电流、功率、状态等参数进行监测和判断，实现对电气设备的保护。

电力变压器作为电力系统中的重要设备，需要采用多种继电保护手段进行保护。

电力变压器继电保护的原理主要有以下几个方面：1、过电流保护过电流保护是指当电力变压器发生短路、过负荷等故障时，通过对电流进行测量，对相应的故障进行保护。

通常采用电流互感器（CT）对电流进行测量，并通过电流保护装置实现对变压器的保护。

3、差动保护4、绝缘监测保护绝缘监测保护是指通过对电力变压器绝缘状态进行监测，判断绝缘状态的变化情况，实现对电力变压器的保护。

通常采用绝缘监测装置对电力变压器绝缘状态进行监测，并通过绝缘监测装置的报警信号实现对变压器的保护。

二、类型主保护是指继电保护中最基本、最重要的保护方式。

它是指对电力变压器主要运行参数进行监测和判断，如对电流、电压、功率等根据规定的保护定值进行测量和判断，从而实现对电力变压器的保护。

2、备用保护备用保护是指当主保护失效或不能正常工作时，采用备用保护来对变压器进行保护。

通常备用保护是由多个继电保护组成的，当主保护失效时，备用保护可以及时地发挥作用，对变压器进行保护。

三、应用电力变压器继电保护在电力系统中的应用非常广泛，主要是用于保护电力变压器运行的安全与稳定。

1、电力供应管理电力供应管理是电力系统中非常重要的一环，电力变压器作为输电的关键设备，必须要有可靠的继电保护装置，确保电力的稳定供应。

2、防止故障电力变压器继电保护主要用于防止电力变压器的短路、过负荷等故障，当发生故障时，继电保护可及时切断电力变压器，确保安全运行。

电力变压器继电保护电力变压器是电力系统中不可或缺的设备，它在电力系统中起着调整电压、升降电压、保护电器设备等作用。

而变压器继电保护则是为了保护变压器的安全运行，防止发生故障而设计的一项重要技术措施。

本文将从电力变压器的基本原理、变压器继电保护的作用及特点等方面进行详细介绍。

一、电力变压器的基本原理电力变压器是一种通过电磁感应原理实现电压变化的设备，其基本原理可以简单地表述为：在变压器的铁心上绕有两个或多个线圈，分别为高压线圈和低压线圈。

当高压线圈通电时，产生的磁场会使铁心中的低压线圈感应出电动势，从而使得输入电压和输出电压之间实现了降压或升压的变换。

这样，变压器可以实现从高电压向低电压、或者从低电压向高电压的转换，以满足不同电器设备的电压需求。

二、变压器继电保护的作用及特点1. 作用电力变压器在电力系统中起着重要的作用，一旦发生故障则可能导致系统的停运，给生产和生活带来严重的影响。

而变压器继电保护的作用就是为了及时发现并隔离变压器的故障，保证电力系统的安全稳定运行。

变压器继电保护系统可以通过实时监测变压器的运行状态，发现变压器的异常情况，并及时做出响应，保护变压器免受损害。

2. 特点变压器继电保护系统有以下特点：（1）灵敏性高：变压器继电保护系统可以对电路的异常情况做出及时反应，实现对变压器的快速保护。

（2）鲁棒性强：变压器继电保护系统可以适应不同的工作环境和电压等级，保证变压器在各种复杂条件下的安全运行。

（3）自动化程度高：现代的变压器继电保护系统采用先进的数字化技术，可以实现自动化的监测、诊断和响应，减轻运维人员的工作负担。

（4）全面性强：变压器继电保护系统可以监测变压器的各种参数，对变压器的各种异常情况都能做出有效的保护措施。

三、变压器继电保护的实现方式变压器继电保护可以通过多种方式实现，下面介绍常见的几种方式：1. 电压继电保护电压继电保护是采用电压传感器对变压器的输入、输出电压进行实时监测，当输入、输出电压偏离正常范围时，可及时发出警报信号并采取措施，以保护变压器不受损害。

电力变压器的保护要求（1）对电力变压器的以下故障及异常运行方式，应装设相应的保护装置：1）绕组及其引出线的相间短路和在中性点直接接地侧的单相接地短路；2）绕组的匝间短路；3）外部相间短路引起的过电流；4）中性点直接接地电力网中外部接地短路引起的过电流及中性点过电压；5）过负荷；6）油面降低；7）变压器温度升高或油箱压力升高或冷却系统故障。

（2）0.8MVA及以上的油浸式变压器和0.4MVA及以上的车间内油浸式变压器，均应装设瓦斯保护。

当壳内故障产生轻微瓦斯或油面下降时，应瞬时动作于信号；当产生大量瓦斯时，应动作于断开变压器各侧断路器。

当变压器安装处电源侧无断路器或短路开关时，可作用于信号。

（3）对变压器引出线、套管及内部的短路故障，应装设相应的保护装置，并应符合以下规定：1）10MVA及以上的单独运行变压器和6.3MVA及以上的并列运行变压器，应装设纵联差动保护。

6.3MVA及以下单独运行的重要变压器，亦可装设纵联差动保护。

2）10MVA以下的变压器可装设电流速断保护和过电流保护。

2MVA及以上的变压器，当电流速断灵敏系数不符合要求时，宜装设纵联差动保护。

3）0.4MVA及以上，一次电压为10kV及以下，线圈为三角一星形连接的变压器，可采用两相三继电器式的过流保护。

4）本条规定的各项保护装置，应动作于断开变压器的各侧断路器。

（4）变压器的纵联差动保护应符合以下要求：1）应能躲过励磁涌流和外部短路产生的不平衡电流。

2）差动保护范围应包括变压器套管及其引出线。

如不能包括引出线时，应采取快速切除故障的辅助措施。

但在63kV或110kV电压等级的终端变电所和分支变电所以及具有旁路母线的电气主接线，在变压器断路器退出工作由旁路断路器代替时，纵联差动保护可利用变压器套管内的电流互感器，引出线可不再采取快速切除故障的辅助措施。

（5）对由外部相间短路引起的变压器过电流，应装设相应的保护装置。

保护装置动作后，应带时限动作于跳闸。

电力变压器继电保护配置摘要：本文从差动保护、瓦斯保护、过电流保护、过负荷保护等方面介绍了变压器各种保护配置的原理及作用，最后针对具体变电站给出了变压器保护配置举例。

关键词：电力变压器；保护配置电力变压器是电力系统中大量使用的重要电气设备，同时也是非常贵重的元件，发生故障时将对供电可靠性及系统的正常运行带来严重后果，同时也会造成严重的经济损失。

因此，变压器具有合理的保护配置对变压器保护具有了非常重要的意义。

一、变压器保护的基本原理和作用（一）变压器的主保护变压器的主保护包括差动保护、瓦斯保护。

主保护是为满足系统稳定和设备安全要求，能以最快速度有选择的切除被保护设备和线路故障的保护。

1、差动保护（1）差动保护原理变压器差动保护是按照循环电流原理构成的,主要是用来反应变压器绕组、引出线及套管上的各种短路故障，是变压器的主保护。

（2）差动保护特点从保护范围上来说，可以保护三侧开关CT（包括CT）至主变部分，可以反应保护范围内的接地、相间、匝间故障。

从动作特性上看，瞬时跳三侧开关 (0秒动作)。

2、瓦斯保护（1）瓦斯保护可以反应主变内部各种故障（包括接头过热、局部放电、铁芯故障等）的非电量主保护。

轻瓦斯保护动作于发信号，重瓦斯保护动作瞬时跳开各侧开关。

（2）瓦斯保护原理当变压器发生内部故障时产生大量的气体将聚集在瓦斯继电器的上部，使油下降，当油面降低到一定程度时，上浮筒下沉使水银接点接通，发轻瓦斯动作信号。

如果是严重的故障时，油箱内的压力增大使油流冲击挡板，挡板克服弹簧阻力，带动磁铁向干簧触点方向移动使水银接点闭合接通跳闸回路。

（3）瓦斯保护的特点瓦斯保护的范围是油箱内部的相间短路故障，绕组匝间、层间短期故障，绕组与铁芯与外壳间的短路故障，铁芯故障，油面下降或漏油和分接头接触不良等故障。

（二）变压器的后备保护后备保护是指当主保护或开关拒动时，用来切除故障的保护。

后备保护分为远后备和近后备两种。

远后备保护是指当主保护或开关拒动时，由相邻电力设备或线路的保护来实现的后备保护。

简述电力变压器保护配置电力变压器是电力系统中重要的设备之一，其保护配置的合理性对于电力系统的稳定运行具有至关重要的作用。

本文将从变压器保护配置的目的、保护配置原则、主要保护及其参数设置等方面进行详细介绍。

一、变压器保护配置的目的1. 保障变压器安全稳定运行，防止因故障引起事故。

2. 提高电力系统可靠性，减少停电次数和时间。

3. 降低维修成本和损失，延长设备使用寿命。

二、保护配置原则1. 安全优先原则：在任何情况下都必须确保设备和人员安全，即使在故障发生时也不能妥协。

2. 经济合理原则：在满足安全要求前提下，尽可能地节约成本。

3. 灵活可靠原则：根据不同情况选择不同的保护措施，并确保其可靠性。

三、主要保护及其参数设置1. 过流保护过流保护是变压器最基本也是最常用的一种保护。

其作用是检测变压器中出现过流现象，并在一定时间内切断故障电路。

过流保护分为瞬时过流保护和时间限制过流保护两种，其参数设置应根据变压器额定电流、短路容量等因素进行。

2. 过温保护过温保护是指在变压器温度超出额定值时自动切断电源以防止设备损坏。

其参数设置应根据变压器绕组材料、冷却方式等因素进行。

3. 段差保护段差保护是指在变压器绝缘被击穿时自动切断电源以防止发生事故。

其参数设置应根据变压器绝缘强度、绝缘结构等因素进行。

4. 地面保护地面保护是指在变压器出现接地故障时自动切断电源以防止设备受损。

其参数设置应根据变压器接地方式、接地电阻等因素进行。

5. 差动保护差动保护是一种常用的主要保护方式，它能够有效地检测出变压器内部的故障，并在一定时间内切断故障电路。

其参数设置应根据变压器结构、相数、容量等因素进行。

6. 零序保护零序保护是指在变压器出现接地故障时自动切断电源以防止设备受损。

其参数设置应根据变压器接地方式、接地电阻等因素进行。

四、其他保护配置1. 短路电流限制器：用于限制短路电流，防止短路过大导致设备损坏。

2. 欠压保护：用于检测变压器输入端的电压是否低于额定值，以防止设备受损。

电力变压器的保护与维护技术电力变压器是电力系统中非常重要的设备之一，它承担着电能的传输和分配任务。

为了保证变压器的正常运行和延长其使用寿命，必须采取有效的保护与维护措施。

本文将探讨电力变压器的保护与维护技术，以确保电力系统的安全稳定运行。

1. 温度保护温度是影响变压器正常运行的重要因素之一。

过高的温度会导致绝缘材料老化、变压器内部损坏甚至短路等严重后果。

因此，采取有效的温度保护措施至关重要。

一种常见的温度保护方法是通过温度传感器实时监测变压器的温度。

当温度超过设定值时，保护装置将发出警报并采取相应的措施，如切断电源或降低负载。

此外，还可以在变压器上安装冷却设备，如风扇或冷却器，以提高散热效果，降低温度。

2. 过电流保护过电流是变压器常见的故障之一，可能是由于短路、过负荷或外部故障引起的。

过电流保护的目标是在故障发生时迅速切断电源，以防止进一步损坏。

过电流保护通常采用电流互感器来监测电流变化。

当电流超过设定值时，保护装置将触发动作，切断电源。

此外，还可以采用差动保护装置，通过比较变压器的输入和输出电流，及时发现故障并切断电源。

3. 绝缘保护绝缘是变压器正常运行的关键，任何绝缘故障都可能导致严重后果。

因此，绝缘保护是电力变压器保护与维护中不可或缺的一环。

绝缘保护通常采用绝缘电阻测试来检测绝缘状况。

定期进行绝缘电阻测试，可以及时发现绝缘故障，并采取修复措施。

此外，还可以采用绝缘电阻监测装置，实时监测绝缘电阻的变化，以提前预警并采取相应措施。

4. 油浸变压器的保护与维护油浸变压器是一种常见的变压器类型，其保护与维护需要特别注意。

首先，油浸变压器需要定期检查油质量，包括油的绝缘性能和污染程度。

如果油质量不合格，应及时更换或处理。

此外，油浸变压器还需要定期检查油位和油温。

油位过高或过低都可能导致变压器故障，因此需要保持适当的油位。

油温过高会影响变压器的正常运行，因此需要及时采取冷却措施。

维护油浸变压器还需要定期检查油泄漏和绝缘子状况。

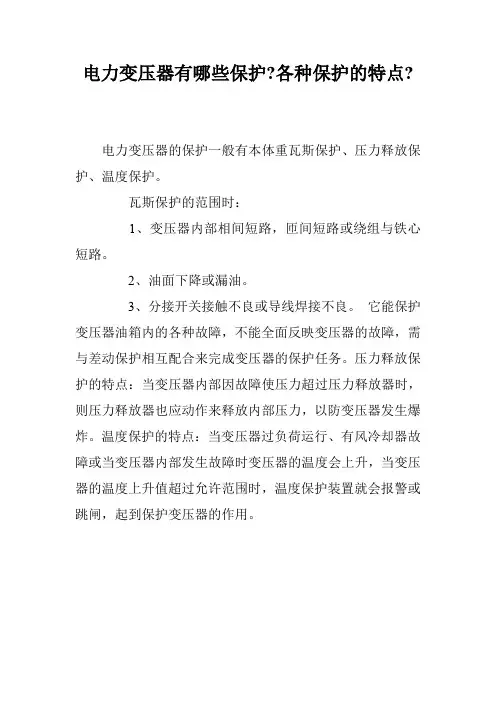

电力变压器有哪些保护?各种保护的特点?
电力变压器的保护一般有本体重瓦斯保护、压力释放保护、温度保护。

瓦斯保护的范围时：
1、变压器内部相间短路，匝间短路或绕组与铁心短路。

2、油面下降或漏油。

3、分接开关接触不良或导线焊接不良。

它能保护变压器油箱内的各种故障，不能全面反映变压器的故障，需与差动保护相互配合来完成变压器的保护任务。

压力释放保护的特点：当变压器内部因故障使压力超过压力释放器时，则压力释放器也应动作来释放内部压力，以防变压器发生爆炸。

温度保护的特点：当变压器过负荷运行、有风冷却器故障或当变压器内部发生故障时变压器的温度会上升，当变压器的温度上升值超过允许范围时，温度保护装置就会报警或跳闸，起到保护变压器的作用。

电力变压器继电保护
电力变压器是输电和配电系统中不可或缺的设备，其作用主要是将高压输电线路的电压降至中压或低压电平，从而满足用电设备的需要。

然而，由于变压器的大量使用和长时间运行，可能会发生各种故障，如短路、过流、过压、过载等，这些故障可能对变压器和整个电网造成严重的危害。

因此，必须采取有效的继电保护措施来保护变压器及其它设备。

电力变压器继电保护的目的是在发生变压器故障时，快速地将变压器隔离，从而保护变压器和整个电网。

其原理是通过继电器感应电流、电压等指标，并将信号传递给开关装置，以启动故障保护动作。

以下是电力变压器继电保护的几种常见保护方式。

1. 欠电流保护
欠电流保护通常用于保护变压器的主回路，其原理是检测变压器的内部电流，一旦检测到电流值小于某一预设值，说明电路已经发生了故障，此时应该立即停止供电并进行维修。

欠电流保护装置通常设置在变压器高压侧的主回路保护开关上。

过流保护是一种常见的继电保护方式，用于保护变压器的高压侧和低压侧。

过流保护装置通常采用电流互感器检测电路中的电流值，一旦检测到电流值超过预设阈值，就会启动保护装置进行动作。

过流保护的阈值可根据变压器的电性能和工作环境进行设置。

3. 过压保护
过载保护通常用于保护变压器的额定容量，其原理是检测变压器负载电流，一旦负载电流超过变压器的额定容量，就会启动保护动作。

过载保护通常设置在变压器低压侧的保护开关上。

总之，电力变压器继电保护是保护变压器及其它设备的重要手段，可有效地保护电力系统的正常运行。

因此，在变压器的设计、安装和运行过程中，必须严格遵守安全操作规程和技术规范，以确保电力系统的可靠性和安全性。

电力变压器继电保护电力变压器继电保护是电力系统运行中非常重要的一部分，它的作用是在发生故障时及时保护变压器，确保电力系统的正常运行。

随着电力系统的不断发展和变化，继电保护技术也在不断进步和完善。

本文将从电力变压器继电保护的基本原理、常见继电保护装置和技术发展趋势等方面进行讨论。

一、基本原理电力变压器是电力系统中常见的重要设备，它的主要作用是将电力从一种电压变换成另一种电压，以满足不同电力设备的需求。

在实际运行中，变压器经常会受到各种外部因素的影响，如电路短路、过载、接地故障等，这就需要对变压器进行继电保护。

继电保护的基本原理是通过测量变压器电压、电流等参数，对变压器的运行状态进行监测和分析，一旦发生故障，即可及时采取保护措施，防止故障扩大。

其核心是利用电力系统中的各种传感器和电气元件，实时监测电力设备的运行状态，当出现异常情况时，能够快速、准确地给出保护动作信号，确保电力系统的安全运行。

二、常见继电保护装置1. 电流互感器：用于测量变压器的电流值，通过测量电流大小和方向来判断变压器的负载情况，以及是否发生了短路故障。

3. 差动保护装置：差动保护是变压器继电保护中常见的一种保护方式，通过比较输入端和输出端的电流值，判断变压器是否出现了内部短路和接地故障。

4. 过流保护装置：用于测量变压器的电流值，当变压器的负载超过额定值时，能够及时切断电源，防止设备过载损坏。

三、技术发展趋势随着电力系统的不断发展和变化，电力变压器继电保护技术也在不断进步和完善。

未来，继电保护技术将朝着以下方向发展：1. 智能化：未来的继电保护装置将会更加智能化，能够实现远程监控和控制，实时对变压器的运行状态进行监测，提高保护的精度和可靠性。

2. 通信互联：未来的继电保护系统将会更加注重与其他电力设备和系统的互联互通，以实现更为全面的电力系统保护。

4. 高精度：未来的继电保护装置将会更加注重对电力设备运行状态的高精度监测和分析，以实现更为精准的保护动作。

变压器保护介绍
变压器是电力系统中常见的重要设备，其主要作用是通过改变交流电压来传输和分配电能。

由于变压器的重要性，其保护显得尤为重要。

变压器的保护可以分为内部保护和外部保护两大类，其中内部保护包括绕组保护、油温保护等，而外部保护则包括过电压保护、过电流保护等。

本文将对变压器保护的介绍进行详细阐述。

一、内部保护
1.绕组保护
绕组保护是最基本的变压器保护手段之一，其主要目的是保护主变压器的黄铜绕组，避免其受到过电流的损坏。

绕组保护的实现方法通过监测绕组的电流，当其发生异常时及时切断电源，以保护变压器绕组。

绕组保护的常见方式有:
(1)电流保护
电流保护是监测变压器绕组电流，并及时发出信号，断开变压器主断路器的保护方法。

根据电流保护的原理，可以将其分为过电流保护和欠电流保护两类。

(2)差动保护
差动保护是一种通过对比变压器两侧电流的差值，判断变压器绕组是否受到电流冲击的一种保护方式。

当差值超出规定的范围，便会及时触发保护动作，保护变压器绕组。

1。

电力变压器继电保护
电力变压器继电保护是一种常见的电力设备保护系统，用于保护电力变压器免受各种故障和异常工况的影响，从而确保电力系统的稳定运行和变压器的安全可靠运行。

电力变压器继电保护系统通常由多个保护装置组成，包括差动保护、过流保护、接地保护、重载保护、短路保护等。

差动保护是电力变压器继电保护系统中最重要的保护装置之一。

差动保护用于检测电力变压器的绕组电流之间的差异，以判断是否存在绕组接地短路、相间短路等故障。

当绕组之间存在电流差异时，差动保护将动作，切断电力变压器与电力系统的连接，保护变压器免受故障的影响。

电力变压器继电保护系统通常由硬件装置和软件系统组成。

硬件装置包括各种保护装置、继电器、开关等，用于检测和切断电力变压器与电力系统的连接。

软件系统则用于配置和管理保护装置的参数和功能，以确保电力变压器继电保护系统的正常运行。

在实际应用中，电力变压器继电保护系统需要根据电力变压器的特性和运行条件进行合理的配置和调试，以确保保护装置的动作准确可靠，能够及时切断故障电路，并防止误动作。

电力变压器继电保护是保障电力变压器安全可靠运行的重要装置，通过差动保护、过流保护、接地保护、重载保护和短路保护等功能，能够及时切断故障电路，保护变压器免受故障的影响，维护电力系统的稳定和可靠运行。
