测量专项施工方案一、方案概述：本方案旨在对施工现场进行测量工作，以获取准确的数据信息，并为后续的施工工作提供支持和保障。
本方案包括对土地、建筑物、设备等进行测量的具体方法、步骤和注意事项。
二、施工现场测量方法：1.土地测量：采用全站仪定位和GPS定位相结合的方式进行土地测量，以获取土地边界、地形地貌、地下管线等相关数据。
同时，进行土壤取样，以获取土地质量信息。
2.建筑物测量：利用全站仪进行建筑物的平面测量和立面测量，获取建筑物的平面图和剖面图，以确定建筑物的位置、形状和尺寸。
3.设备测量：采用激光测距仪和全站仪对设备进行测量，获取设备的位置和尺寸，并检查设备是否符合设计要求。
三、测量步骤：1.土地测量步骤：(1)制定测量计划，确定测量范围和目标。
(2)进行基准点的设置，确定测量的参考坐标系。
(3)利用全站仪和GPS测量土地边界、地形地貌、地下管线等。
(4)进行土壤取样，并送样到实验室进行分析测试。
(5)编制土地测量图册，包括土地边界图、地形地貌图等。
2.建筑物测量步骤：(1)制定测量计划，确定测量的内容和范围。
(2)进行基准点的设置，确定测量的参考坐标系。
(3)利用全站仪进行建筑物的平面测量，获取建筑物的平面图。
(4)利用全站仪和测量尺进行建筑物的立面测量，获取建筑物的剖面图。
(5)编制建筑物测量图册，包括平面图、剖面图等。
3.设备测量步骤：(1)制定测量计划，确定测量的设备和要求。
(2)进行基准点的设置，确定测量的参考坐标系。
(3)利用激光测距仪和全站仪对设备进行测量，获取设备的位置和尺寸。
(4)检查设备的准确性和符合度，是否符合设计要求。
(5)编制设备测量报告，包括设备位置图和尺寸数据等。
四、注意事项：1.测量前需要详细了解工程设计要求和测量计划，明确测量的目标和范围。
2.测量时要选用合适的测量仪器和工具，并保证其准确性和可靠性。
3.测量时要注意安全，遵守现场安全规定，并采取相应的防护措施。
施工测量放线的流程及方法步骤和方案一、流程1.准备阶段：搜集相关图纸和资料，了解设计要求和施工要求，明确测量和放线的目标和标准。
2.确定控制点：根据设计图纸和施工要求，在施工现场确定控制点的位置和数量，确保测量和放线的准确性。
3.测量控制点：使用专业的测量仪器，如全站仪、经纬仪等，对控制点进行测量，记录准确的坐标和高程。
4.绘制图纸：根据测量结果，制作测量图纸，标明控制点的坐标和高程，并绘制出施工线路、位置和尺寸等信息。
5.拍摄照片：拍摄控制点和测量线路的照片，以备施工过程中的参考和证明。
二、方法1.静止法：在测点上固定一个测具，用测具与被测物体的边缘对齐，再通过测具上的标尺读出测量结果。
2.针眼法：利用放线针，在被测点打上针眼，再通过读取针眼与参考线的距离来确定测量结果。
3.三角测量法：利用三角形的性质，通过测量已知边长与角度，计算出待测边长或角度值。
4.三线测量法：利用三根放线杆的位置关系，通过测量与计算，确定待测点的坐标。
三、步骤1.确定测量内容：明确需要测量和放线的位置、线路、尺寸等内容。
2.准备测量工具：准备好全站仪、经纬仪、测量杆、放线针等测量工具。
3.定位控制点：在施工现场确定控制点的位置，使用全站仪或经纬仪进行精确定位。
4.进行测量和放线：根据测量内容，使用工具进行测量和放线，按照设计要求和标准进行操作。
5.检查测量结果：核对测量结果和放线情况，确保准确性和质量。
6.记录和处理数据：将测量数据记录下来，并进行数据处理，比对设计要求和施工要求。
7.编制测量报告：根据测量结果，编制测量报告，明确测量的准确性和可行性。
四、方案1.施工准备：搜集相关图纸和资料，了解设计要求和施工要求，明确测量和放线的目标和标准。
2.测量准备：选择适当的测量工具和仪器，确保仪器的准确性和稳定性。
3.控制点设置：根据设计要求，在施工现场设置足够数量和位置合理的控制点，确保测量和放线的准确性。
4.测量方法：选择合适的测量方法，根据具体情况进行测量和放线。

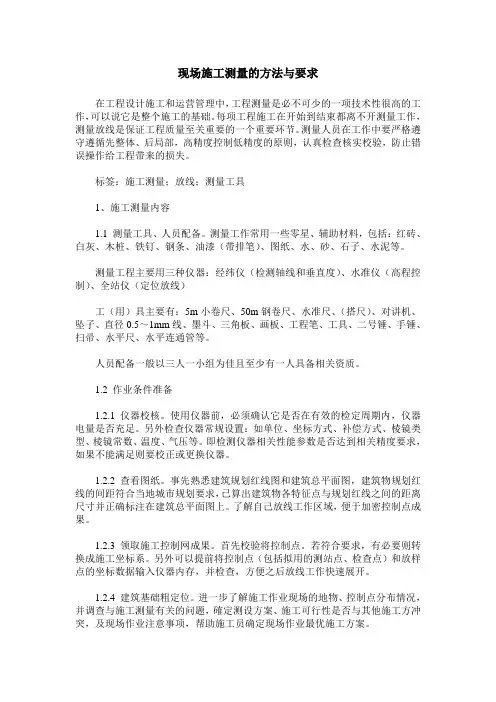

现场施工测量的方法与要求在工程设计施工和运营管理中，工程测量是必不可少的一项技术性很高的工作，可以说它是整个施工的基础。
每项工程施工在开始到结束都离不开测量工作，测量放线是保证工程质量至关重要的一个重要环节。
测量人员在工作中要严格遵守遵循先整体、后局部，高精度控制低精度的原则，认真检查核实校验，防止错误操作给工程带来的损失。
标签：施工测量；放线；测量工具1、施工测量内容1.1 测量工具、人员配备。
测量工作常用一些零星、辅助材料，包括：红砖、白灰、木桩、铁钉、钢条、油漆（带排笔）、图纸、水、砂、石子、水泥等。
测量工程主要用三种仪器：经纬仪（检测轴线和垂直度）、水准仪（高程控制）、全站仪（定位放线）工（用）具主要有：5m小卷尺、50m钢卷尺、水准尺、（搭尺）、对讲机、坠子、直径0.5～1mm线、墨斗、三角板、画板、工程笔、工具、二号锤、手锤、扫帚、水平尺、水平连通管等。
人员配备一般以三人一小组为佳且至少有一人具备相关资质。
1.2 作业条件准备1.2.1 仪器校核。
使用仪器前，必须确认它是否在有效的检定周期内，仪器电量是否充足。
另外检查仪器常规设置：如单位、坐标方式、补偿方式、棱镜类型、棱镜常数、温度、气压等。
即检测仪器相关性能参数是否达到相关精度要求，如果不能满足则要校正或更换仪器。
1.2.2 查看图纸。
事先熟悉建筑规划红线图和建筑总平面图，建筑物规划红线的间距符合当地城市规划要求，已算出建筑物各特征点与规划红线之间的距离尺寸并正确标注在建筑总平面图上。
了解自己放线工作区域，便于加密控制点成果。
1.2.3 领取施工控制网成果。
首先校验将控制点。
若符合要求，有必要则转换成施工坐标系。
另外可以提前将控制点（包括拟用的测站点、检查点）和放样点的坐标数据输入仪器内存，并检查，方便之后放线工作快速展开。
1.2.4 建筑基础粗定位。
进一步了解施工作业现场的地物、控制点分布情况，并调查与施工测量有关的问题，確定测设方案、施工可行性是否与其他施工方冲突，及现场作业注意事项，帮助施工员确定现场作业最优施工方案。
建筑施工场界噪声测量方法
建筑施工现场噪声测量可以采用以下方法：
1. 声级计测量法：使用声级计对施工场界内外的噪声进行测量。
在测量时，应将声级计放置在距离噪源最近的人的耳朵高度处，并记录下测量结果。
2. 音频记录法：使用录音设备或手机等录音工具，在施工现场内外分别进行录音，并在后期分析录音文件以获取噪声水平。
3. 源测距法：通过测量噪声源与测点之间的距离，并考虑到环境因素的影响，推算出噪声水平。
4. GPS定位法：利用全球定位系统（GPS）技术，将测量设备和噪声源的位置进行标记，从而获取噪声源的位置数据，在后期分析时可以更准确地评估噪声水平。
5. 主动声学法：使用主动噪声控制技术，通过放置噪声源的对应位置上的噪声发生器，控制和减小噪声水平。
无论使用哪种方法，都应该在施工过程中多次进行测量，以获取全面准确的噪声数据，并在需要时采取相应的噪声控制措施，以保护施工现场周边环境和工人的
健康。

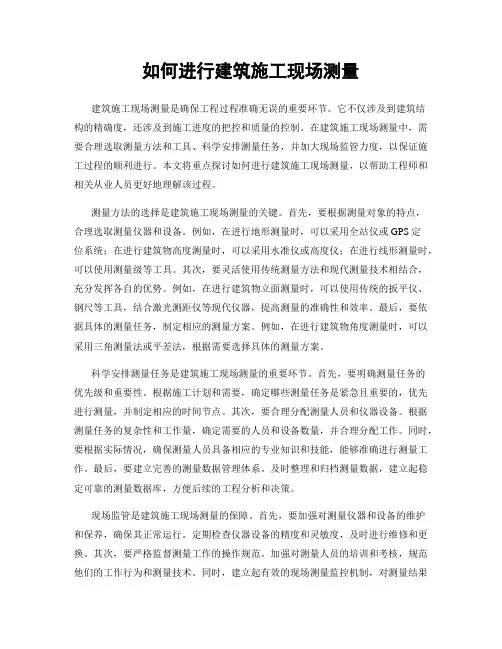

如何进行建筑施工现场测量建筑施工现场测量是确保工程过程准确无误的重要环节。
它不仅涉及到建筑结构的精确度，还涉及到施工进度的把控和质量的控制。
在建筑施工现场测量中，需要合理选取测量方法和工具、科学安排测量任务，并加大现场监管力度，以保证施工过程的顺利进行。
本文将重点探讨如何进行建筑施工现场测量，以帮助工程师和相关从业人员更好地理解该过程。
测量方法的选择是建筑施工现场测量的关键。
首先，要根据测量对象的特点，合理选取测量仪器和设备。
例如，在进行地形测量时，可以采用全站仪或GPS定位系统；在进行建筑物高度测量时，可以采用水准仪或高度仪；在进行线形测量时，可以使用测量级等工具。
其次，要灵活使用传统测量方法和现代测量技术相结合，充分发挥各自的优势。
例如，在进行建筑物立面测量时，可以使用传统的扳平仪、钢尺等工具，结合激光测距仪等现代仪器，提高测量的准确性和效率。
最后，要依据具体的测量任务，制定相应的测量方案。
例如，在进行建筑物角度测量时，可以采用三角测量法或平差法，根据需要选择具体的测量方案。
科学安排测量任务是建筑施工现场测量的重要环节。
首先，要明确测量任务的优先级和重要性。
根据施工计划和需要，确定哪些测量任务是紧急且重要的，优先进行测量，并制定相应的时间节点。
其次，要合理分配测量人员和仪器设备。
根据测量任务的复杂性和工作量，确定需要的人员和设备数量，并合理分配工作。
同时，要根据实际情况，确保测量人员具备相应的专业知识和技能，能够准确进行测量工作。
最后，要建立完善的测量数据管理体系。
及时整理和归档测量数据，建立起稳定可靠的测量数据库，方便后续的工程分析和决策。
现场监管是建筑施工现场测量的保障。
首先，要加强对测量仪器和设备的维护和保养，确保其正常运行。
定期检查仪器设备的精度和灵敏度，及时进行维修和更换。
其次，要严格监督测量工作的操作规范。
加强对测量人员的培训和考核，规范他们的工作行为和测量技术。
同时，建立起有效的现场测量监控机制，对测量结果进行实时监测和比对，及时发现和纠正错误。
![施工测量的基本方法[1]](https://img.taocdn.com/s1/m/be49abc804a1b0717fd5ddd9.png)
10 施工测量的基本方法一、概述由于在勘探设计阶段所建立的控制网，是为测图而建立的，有时并未考虑施工的需要，所以控制点的分布、密度和精度，都难以满足施工测量的要求；另外，在平整场地时，大多控制点被破坏。
因此施工之前，在建筑场地应重新建立专门的施工控制网。
1．施工控制网的分类施工控制网分为平面控制网和高程控制网两种。
（1）施工平面控制网 施工平面控制网可以布设成三角网、导线网、建筑方格网和建筑基线四种形式。
①三角网 对于地势起伏较大，通视条件较好的施工场地，可采用三角网。
②导线网 对于地势平坦，通视又比较困难的施工场地，可采用导线网。
③建筑方格网 对于建筑物多为矩形且布置比较规则和密集的施工场地，可采用建筑方格网。
④建筑基线 对于地势平坦且又简单的小型施工场地，可采用建筑基线。
（2）施工高程控制网 施工高程控制网采用水准网。
2．施工控制网的特点a ．与测图控制网相比，施工控制网具有控制范围小、控制点密度大、精度要求高b ．受干扰大，使用频繁。
二、施工场地的平面控制测量1．施工坐标系与测量坐标系的坐标换算 施工坐标系亦称建筑坐标系，其坐标轴与主要建筑物主轴线平行或垂直，以便用直角坐标法进行建筑物的放样。
施工控制测量的建筑基线和建筑方格网一般采用施工坐标系，而施工坐标系与测量坐标系往往不一致，因此，施工测量前常常需要进行施工坐标系与测量坐标系的坐标换算。
如图所示，设xoy 为测量坐标系，x′o′y′为施工坐标系，xo 、yo 为施工坐标系的原点O′在测量坐标系中的坐标，α为施工坐标系的纵轴o′x′在测量坐标系中的坐标方位角。
设已知P 点的施工坐标为（x′P 、y′P ），则可按下式将其换算为测量坐标（xP 、yP ）：'c o s s in p o p p x x A B αα=+-'sin cos p o p p y y A B αα=++如已知P 的测量坐标，则可按下式将其换算为施工坐标：''()cos ()sin p p o p o A x x y y αα=-+- ''()sin ()cos p p o p o B x x y y αα=--+-2．建筑基线建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。
施工测量方案一.测量依据与准备1.工程测量总体安排以设计图及建设单位规划的用地地界, 结合测绘成果和总平面定位, 现场建立相对的一级三角控制主网, 并在此基础上, 指导现场定位及轴线、标高的控制施工。
本工程定位, 将利用一级三角控制主网, 采用坐标距离定位”的方法来进行建筑物定位及各条轴线的控制, 并采取闭合检查。
工程定位全站仪、经纬仪配合定位。
水准标高采用水准仪测量。
2.测量仪器的选用注: 以上仪器均应鉴定合格, 并在计量鉴定使用有效期内。
在使用过程中, 应经常检查仪器的常用指标, 一旦偏差超过允许范围, 应及时校正来保证测量精度。
二.场区平面控制网的测设1.平面轴线控制测量1）基准一级三角控制主网的设置基准三角控制主网的设置以建设单位提供的规划基准点及设计总平面图为依据, 其三角控制主网基准点精度应控制在5mm以内。
基准平面控制主网是建立在基准点的基础上的, 设置时要求同时满足稳定、可靠和通视三个要素, 其中任何一点遭到不可预见事件的破坏或移动时, 应及时复测补网。
标高以建设单位提供的规划永久水准点为基准, 其数值以规划最新数值为准。
施工高程应根据最新数据及时调整, 可利用平面控制主网基准点位作为水准点控制基准点。
轴线坐标控制点投测完毕之后, 互相之间应进行校核, 同时检验偏差情况, 闭合检查如果超出精度允许范围应及时纠正。
2）测量施工方法:根据建设单位提供的规划测量成果对设计总平面图所反映的建筑物场地进行复测, 确保建筑总平面图所反映的尺寸与场地实际情况相吻合。
在项目测量人员初步测量定位后, 由公司工程部技术科进行复核, 在复核正确的情况下, 报请设计和监理来现场对建筑物的定位进行复核, 在复核正确后, 由项目部填写好测量定位单报请设计和监理签字认可, 然后将签字后的资料交项目部资料员保存。
测量定位的精度为万分之一, 定位外包轴线尺寸允许误差为5mm.3）轴线控制测量精度及要求:长轴线上的定位点, 不得少于3个；轴线点误差, 不应大于5mm ；放样后的主轴线点位, 应进行角度观测, 检查直线度；测定交角的测角中误差, 不应超过25〃；直线度的限差, 应在180°±5以内。
施工现场勘测施工现场勘测是在建筑工程施工前进行的一项重要工作，它对于保证施工质量和安全起着至关重要的作用。
本文将介绍施工现场勘测的目的、内容和步骤，并讨论一些常见的施工现场勘测方法。
一、施工现场勘测的目的施工现场勘测的主要目的是为了确保施工工作能够按照设计要求进行，并能够满足建筑工程的技术标准和安全要求。
通过勘测，可以了解施工现场的地形、地貌和地质情况，为施工方案的制定提供参考依据。
此外，施工现场勘测还能够帮助工程师和施工人员合理安排施工工序和施工设备，降低施工风险和成本。
二、施工现场勘测的内容1. 地形勘测：地形勘测是对施工现场的地表进行详细测量和记录的过程，包括地面起伏、地势倾斜、地表水体等方面的特征。
地形勘测主要采用测量仪器和工具进行，如全站仪、测距仪等。
2. 建筑物勘测：建筑物勘测是对施工现场内已有建筑物的位置、结构和状态进行测量和记录的过程。
建筑物勘测可以通过全站仪和测量工具来完成，为施工方案的制定和设计变更提供依据。
3. 地质勘测：地质勘测是对施工现场地下的地质情况进行调查和记录的过程。
地质勘测主要确定地下岩层的性质、厚度和稳定性，以及地下水位和地下水压力等因素。
地质勘测通常需要依靠地质勘探技术，如钻探、取样和测试等。
4. 环境勘测：环境勘测是对施工现场周围环境的状况进行调查和评估的过程。
环境勘测主要包括大气污染、水资源、土壤污染和噪声等方面的调查。
环境勘测可以采用现场观察、样品采集和实验室分析等方法进行。
三、施工现场勘测的步骤1. 项目准备：明确施工现场的范围和要求，并组织相关人员和设备进行准备工作。
2. 测量设备校准：对测量仪器和设备进行校准和检查，确保其测量精度和准确性。
3. 仪器设置：根据施工现场的特点和需要，选择合适的测量仪器和布置测量点位，确保测量结果的全面性和可靠性。
4. 测量操作：按照预定的测量方法和程序，对施工现场进行测量和记录。
5. 数据处理：对测量数据进行整理、计算和分析，得出相应的测量结果和结论。

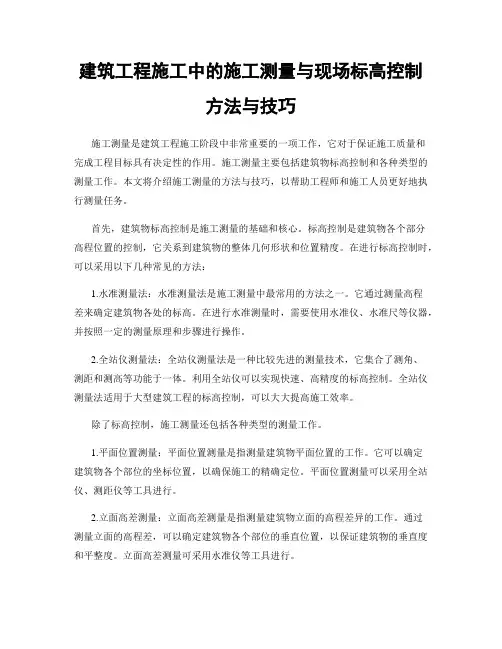

建筑工程施工中的施工测量与现场标高控制方法与技巧施工测量是建筑工程施工阶段中非常重要的一项工作，它对于保证施工质量和完成工程目标具有决定性的作用。
施工测量主要包括建筑物标高控制和各种类型的测量工作。
本文将介绍施工测量的方法与技巧，以帮助工程师和施工人员更好地执行测量任务。
首先，建筑物标高控制是施工测量的基础和核心。
标高控制是建筑物各个部分高程位置的控制，它关系到建筑物的整体几何形状和位置精度。
在进行标高控制时，可以采用以下几种常见的方法：1.水准测量法：水准测量法是施工测量中最常用的方法之一。
它通过测量高程差来确定建筑物各处的标高。
在进行水准测量时，需要使用水准仪、水准尺等仪器，并按照一定的测量原理和步骤进行操作。
2.全站仪测量法：全站仪测量法是一种比较先进的测量技术，它集合了测角、测距和测高等功能于一体。
利用全站仪可以实现快速、高精度的标高控制。
全站仪测量法适用于大型建筑工程的标高控制，可以大大提高施工效率。
除了标高控制，施工测量还包括各种类型的测量工作。
1.平面位置测量：平面位置测量是指测量建筑物平面位置的工作。
它可以确定建筑物各个部位的坐标位置，以确保施工的精确定位。
平面位置测量可以采用全站仪、测距仪等工具进行。
2.立面高差测量：立面高差测量是指测量建筑物立面的高程差异的工作。
通过测量立面的高程差，可以确定建筑物各个部位的垂直位置，以保证建筑物的垂直度和平整度。
立面高差测量可采用水准仪等工具进行。
3.断面测量：断面测量是指测量建筑物横截面形状和尺寸的工作。
通过断面测量可以确定建筑物的截面形状是否符合设计要求，并及时调整施工过程中的偏差。
断面测量通常使用测量尺、测量仪等辅助工具进行。
在施工测量过程中，需要注意以下几点技巧，以确保测量结果的准确性和可靠性：1.仪器的选择和校准：选择合适的仪器对于测量结果的准确性至关重要。
在选择仪器时，需要考虑施工环境、测量要求和精度要求等因素。
同时，仪器的校准也是保证测量准确性的重要环节，应定期进行校准和检查。
施工放线大致可以分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。
一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
施工测量前置工作：（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。
其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
（2）现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。
（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二～四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，它是建筑物平面控制的上一级控制。
1.2单位工程轴线控制网（建筑方格网）单位工程轴线多且密集，根据建筑物特点选择有代表性的轴线设置轴线控制网。
控制桩尽量设在开挖区外原始地坪上；另外在基坑底部及长轴线中部加密设置辅助性控制桩，以便于基础施工测量。
建筑方格网是建筑物定位和施工放线的基本依据。
(1) 方格网的主轴线应尽可能选择在场区的中心线上(宜设在主要建筑物的中心轴线上)。
其纵横轴线的端点应尽量延伸至场地边缘，既便于方格网的扩展又能确保精度均匀。
(2) 方格网的顶点应布置在通视良好又能长期保存的地点。
(3) 方格网的边长不宜太长，一般小于100 m，为便于计算和记忆，宜取10 m的倍数。
(4) 轴线控制桩应尽量投测在方格网边上。
红色点作为一级控制点，永久使用。
黑三角为临时用点，用于基础工程轴线的投测以及作为外控法轴线传递的控制桩。
布置的主控制线撒出开挖线，这个工作要注意放坡尺寸和预留建筑物外墙的操作架距离。
基槽开挖，在开挖线的位置是否留有工作面，还要考虑放坡。
1.3 基础施工测量（±0.000以下）垫层混凝土浇筑并凝固达到一定强度后，现场测量人员根据基坑边上的轴线控制桩，将经纬仪架设在控制桩位上，经对中、整平后，后视同一方向桩(轴线标志)，将控制轴线投测到作业面上。
然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。
1.4 主体施工测量（±0.000以上）1.4.1外控法1、基础工程完工后，将经纬仪安置在轴线控制桩A1、A1′、B1和B1′上，把建筑物主轴线精确地投测到建筑物的底部，并设立标志，如图6中的a1、a1′、b1和b1′，以供下一步施工与向上投测之用。
2、向上投测中心线随着楼层不断升高，要逐层将轴线向上传递，如图6所示，将经纬仪安置在中心轴线控制桩A1、A1′、B1和B1′上，严格整平仪器，用望远镜瞄准建筑物底部已标出的轴线a1、a1′、b1和b1′点，用盘左和盘右分别向上投测到每层楼板上，如图6中的a2、a2′等3、校核无误后采用外控点定出所有轴线、构件外框位置。
1.4.2内控法内控法是在建筑物内±0.000平面设置轴线控制点，并预埋标志，以后在各层楼板相应位置上预留100mm×100 mm的传递孔，在轴线控制点上直接采用吊线坠法或激光铅垂仪法，通过预留孔将其点位垂直投测到任一楼层。
在基础施工完毕后，在±0.000首层平面上，适当位置设置与轴线平行的辅助轴线。
辅助轴线距轴线500～800mm为宜，并在辅助轴线交点或端点处埋设标志。
1、激光铅垂仪投测1)投测基准点之前安排施工人员把测量孔部位的混凝土清理干净，然后在一层的基准点上架设垂准仪。
通过控制点，采用铅垂仪传递基准点。
架设垂准仪时，必须反复地进行整平及对中调节，以便提高投测精度。
确认无误后，分别在各楼层的楼面上测量孔位置处把激光接收靶放在楼面上定点，再用墨斗线准确地弹一个十字架。
十字架的交点为基准点。
如下图：2) 内控点（轴线控制点）竖向投测操作方法：(1)将激光经纬仪架设在首层楼面基准点，调平后，接通电源射出激光束。
①通过调焦，使激光束打在作业层激光靶上的激光点最小，最清晰。
激光接收靶由300×300×5mm厚有机玻璃制作而成，接收靶上由不同半径的同心圆及正交坐标线组成。
②通过顺时针转动望远镜360度，检查激光束的误差轨迹。
如轨迹在允许限差内，则轨迹圆心为所投轴线点。
③通过移动激光靶，使激光靶的圆心与轨迹圆心同心，后固定激光靶。
在进行控制点传递时，用对讲机通信联络。
④所有轴线控制点投测到楼层完成后，用全站仪及钢尺对控制轴线进行角度、距离校核，结果达到规范或设计要求后，进行下道工序。
2、主控线弹设1)基准点投射完后，在各楼层的相邻两个测量孔位置做一个与测量通视孔相同大小的聚苯板塞入孔中，聚苯板保持与楼层面平。
2)依据先前做好的十字线交出墨线交点，再把全站仪架在墨线交点上对每个基准点进行复查，对出现的误差进行合理适当的分配。
3)基准点复核无误后，用全站仪或经纬仪操作进行连线工作。
先将仪器架在测量孔上并进行对中、整平调节，使仪器在水平状态下完全对准基准点。
4)仪器架设好后，把目镜聚焦到与所架仪器基准点相对应的另一基准点上，调整清楚目镜中的十字光圈并对中基准点，锁死仪器方向。
再用红蓝铅笔及墨斗配合全站仪或经纬仪把两个基准点用一条直线连接起来。
5)在第一次调整测量之后，必须旋转180度再进行复测，如有误差要取中间值。
同样方法对其它几条主控制线进行连接弹设。
2、吊线坠法吊线坠法是利用钢丝悬挂重锤球的方法，进行轴线竖向投测。
这种方法一般用于高度在50～100m的高层建筑施工中，锤球的重量约为10～20kg，钢丝的直径约为0.5～0.8mm。
投测方法如下：在预留孔上面安置十字架，挂上锤球，对准首层预埋标志。
当锤球线静止时，固定十字架，并在预留孔四周作出标记，作为以后恢复轴线及放样的依据。
此时，十字架中心即为轴线控制点在该楼面上的投测点。
用吊线坠法实测时，要采取一些必要措施，如用铅直的塑料管套着坠线或将锤球沉浸于油中，以减少摆动。
第二篇高程测量使用甲方给定的水准点之前应仔细校核，如超出允许偏差应查明原因并及时报有关部门。
水准点的增设原则：相隔距离一般为150～200 米。
增设水准点应与设计单位交的水准点闭合，闭合差不得超限。
图11 水准点引测水准点应设于坚实、不下沉、不碰动的地物上或永久性建筑物的牢固处。
亦可设置于外加保护的深埋木桩或混凝土桩上，并做出明显标志。
水准点应每月复核一次，对怀疑被移动的水准点应在复测校核后方可使用。
2.1基础阶段高程测量直接用水准仪由地面上高程控制点进行引测。
要注意标高的控制，注意不要超挖，基槽较深就要一步一步传递，可以在基坑边上测出标高，这样每次你可从此位置用钢尺检查（这里插一句就是关于传递时都最好以原始点为依据，防止误差积累），开挖还要注意的是就是积水坑和电梯井的控制。
2.2 主体阶段结构施工时，在首层施工完后，将高程控制点引至外壁无遮挡的柱身上，或在楼梯间，随着结构上升，用50m钢卷尺将高程向上传递。
当传递高度超过钢尺整尺长时，应另设一道标高起始线。
楼层内用水准仪将标高转至各相关构件上。
放线的目的就是为了施工控制，操作而用，主要是施工控制线。
标高线一般采用建筑50线，主要控制层高，在支顶板时上层钢筋上要用，拉线检查模板高度和平整度，起拱范围，下层打好的墙面，拆模后要抄测建筑50线，也可以控制顶板模板、板厚等。
上部结构施工时每个单体建筑物高程引测基点设置数目不得少于三个，结构每施工五层，高程点由测量工程师进行一次标定。
第三篇沉降观测正常施工阶段应保证每加载一次施测一次（每一结构层施工完毕观测一次）；主体结构竣工后每月观测一次；暴雨后观测一次；工程竣工交付业主使用前还需与业主共同观测一次后向业主进行沉降点的移交。
3.1观测方法每次观测按固定后视点、观测路线进行，前后视距尽量相等，视距大约15m，以减少仪器误差影响。
观测时间宜选择天气晴好的早晨或傍晚。
每次观测结束后，对观测成果逐点进行核对，根据本次所测高程与首次所测高程之差计算出沉降量并将每次观测日期、建筑荷载情况标注清楚，画出时间与沉降量、荷载的关系曲线图。
测量工程师必须将每次观测结果及时向项目技术负责人、监理工程师进行汇报；若出现明显沉降量的变化或不均匀沉降时，项目技术负责人还应及时与设计、勘察部门联系，确定进一步观测的方案。
第四篇垂直度控制建筑物垂直度控制主要依靠建筑物角柱或外墙模板，要求合模期间进行复查，主要用吊线坠的方法。
拆模后用经纬仪检测。
