1.查看这个一个分孔图,上面所圈的地方都是需要做槽的，下面讲怎么样的
2：第一种制作锣带的方法:用外框做锣带!先将需要做的方槽选出来，黄色
3.要选用锣刀．先要看下锣槽的最小宽度是多少，首先用这个命令测量一下里我测过最小的是，1.3MM所以我设板内锣刀为1.0MM
4.这一步是设刀具表,看上面的注视
5.开始GERBRE TO MAILL,进处自动转换状态!
6.选择用多大的锣刀进行锣板!
7.改变锣带轨迹方向
8.向内锣,还是向外锣!
9.改变起刀点
10.做好后自检!
11.补充上面的内容,这点需注意,与手画不一样,手画就是做一个再这就是自运做锣带的全过程,如有不明的地方发信息给我!
么样的制作．
，黄色的那种．
量一下！然后再决定锣刀的直径用多大？这
一个再做另一个,这种有可能会出现相同的地方重复再做!。

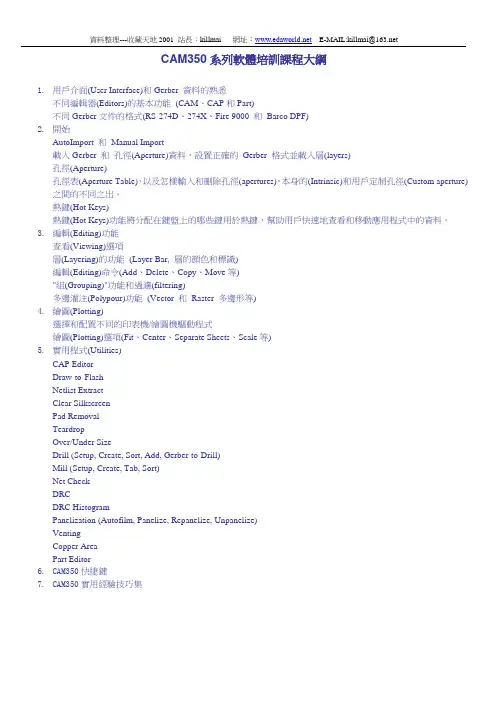

CAM350系列軟體培訓課程大綱1.用戶介面(User Interface)和Gerber 資料的熟悉不同編輯器(Editors)的基本功能(CAM、CAP和Part)不同Gerber文件的格式(RS-274D、274X、Fire 9000 和Barco DPF)2.開始AutoImport 和Manual Import載入Gerber 和孔徑(Aperture)資料，設置正確的Gerber 格式並載入層(layers)孔徑(Aperture)孔徑表(Aperture Table)，以及怎樣輸入和刪除孔徑(apertures)。
本身的(Intrinsic)和用戶定制孔徑(Custom aperture)之間的不同之出。
熱鍵(Hot Keys)熱鍵(Hot Keys)功能將分配在鍵盤上的哪些鍵用於熱鍵，幫助用戶快速地查看和移動應用程式中的資料。
3.編輯(Editing)功能查看(Viewing)選項層(Layering)的功能(Layer Bar, 層的顔色和標識)編輯(Editing)命令(Add、Delete、Copy、Move等)"組(Grouping)"功能和過濾(filtering)多邊灌注(Polypour)功能(Vector 和Raster 多邊形等)4.繪圖(Plotting)選擇和配置不同的印表機/繪圖機驅動程式繪圖(Plotting)選項(Fit、Center、Separate Sheets、Scale等)5.實用程式(Utilities)CAP EditorDraw-to-FlashNetlist ExtractClear SilkscreenPad RemovalTeardropOver/Under SizeDrill (Setup, Create, Sort, Add, Gerber-to-Drill)Mill (Setup, Create, Tab, Sort)Net CheckDRCDRC HistogramPanelization (Autofilm, Panelize, Repanelize, Unpanelize)VentingCopper AreaPart Editor6.CAM350快捷鍵7.CAM350實用經驗技巧集用戶介面(User Interface)GERBER FILE 簡介GERBER格式的資料特點：-----資料碼：ASCLL、EBCDIC、EIA、ISO碼，常用：ASC II碼。
CAM350 CAM350 入门教程入门教程入门教程 目录目录((共43节内容节内容))更多好软件，好教材请浏览： / 首页/教材-培训资料(电子行业-设计类); 首页/常用免费软件 分类目录更多好软件，好教材请浏览： / 首页/教材-培训资料(电子行业-设计类); 首页/常用免费软件 分类目录中打印输出中心点在CAM350中打印输出中心点1.在1.1.首先正确读入文件。
[如图1]输出中心点，这里我们用到的层为：线路底层和DRILL（钻孔）层（即DRILL层最后将全部成为中心孔）为了便于操作，我们将其它层隐起来。
2.为了便于操作，我们按下“F”键，将其设置为零线模式。
接着就是进行定位了。
操作方法：Edit->Layers->Align将光标移动到 线路底层上，轻按鼠标左键一下，再按鼠标右键单击结束。
这时，在定位的地方会出现了一个十字型，说明底层线路以这一点作了定位。
到DRILL层定位了，方法为：接着上面的操作，直接将鼠标移动到DRILL层对应的位置上，轻按鼠标左键一下，再双击鼠标右键结束两层之间的定位。
结果如图：按确定，重叠成功。
（这时可按下“F”键切换到填充模式了）3.成功重叠后，下一步的操作就是将DRILL层设置为“-”负属性层了。
在操作前，需将DRILL数据格式转换为GERBER格式。
方法为：Tools->NC Editor…(进入NC编辑器)Utilities->NC Date to Gerber（将NC数据转换成GERBER数据）如图,确定后,将产生一个新的GERBER数据层。
按下返回操作区。
4.这时我们只保留线路底层和刚刚转换出来的新层，其它的将其全部隐藏起来。
5.将新层设置为“-”负属性，操作方法为：Tables->Composites…设置好其两层的正负属性，“OK”退出后即可。
6．最后的结果如图：最后打印输出即可大功告成。
