一、填空题1．液压系统中，___执行部分___元件将油液的压力能转换为对外做功的机械能，完成对外做功；___动力部分__元件向液压系统提供压力油，将电机输出的机械能转换为油液的压力能。
2．气动系统中，空气压缩机属于__气源装置_元件；汽缸属于___执行___元件；气源净化装置属于__气源装置元件。
3．液压系统中的压力取决于_负载的大小__。
4．液体粘度有三种表示方法，__动力___粘度，__运动____粘度和__相对___粘度。
5．液压油对温度变化极为敏感，温度升高，粘度__降低___；压力增大，粘度__增加_，但数值变化小，可不考虑。
（填“增加”或“降低”）6．压力的表示方法有三种，即：__绝对压力__、__相对压力__和__表压力。
其中，以大气压为基准计测压力，基准以上的正值叫__相对压力__，基准以下的负值叫_绝对压力__。
7．通常将无___黏性_、不可___压缩________的液体称为理想液体。
8．液体流动时，若液体中任一点处的__压力___、_____流速______和密度都不随时间变化称为恒定流动。
9．伯努力方程是_能量守恒_定律在流体力学中的表达形式，理想液体的伯努利方程中包含___压力___能、___位置势能________能和动（比动）能10．液体在管道中流动时的压力损失可分为____沿程_______压力损失和___局部________压力损失两种。
11．液压泵是一种能量转换装置，能将__机械能___转换为液体的______液压能_____。
12．液压泵是靠密封容积的变化来吸压油的，故一般称为___容积式液压________泵。
13．对于液压泵来说，实际流量总是___小于_____理论流量，实际输入转矩总是__大于______理论上需要的转矩。
（填写“大于”、“小于”）14．液压泵按排量是否能调节分为___定量泵________和____变量泵_______。
15．按结构形式分，常用的液压泵有齿轮泵、叶片泵、柱塞泵等类型。
一、填空题1．液压系统中，执行部分元件将油液的压力能转换为对外做功的机械能，完成对外做功；__动力部分元件向液压系统提供压力油，将电机输出的机械能转换为油液的压力能。
2．气动系统中，空气压缩机属于----气源装置--元件；汽缸属于____执行_______元件；气源净化装置属于_____气源装置______元件。
3．液压系统中的压力取决于_负载____负载大小______。
4．液体粘度有三种表示方法，_____动力______粘度，_____运动_______粘度和___相对_______粘度。
5．液压油对温度变化极为敏感，温度升高，粘度___降低_____；压力增大，粘度__增加______，但数值变化小，可不考虑。
（填“增加”或“降低”）6．压力的表示方法有三种，即：___绝对压力____相对压力_____和___压力表_____。
其中，以大气压为基准计测压力，基准以上的正值叫__相对_压力______，基准以下的负值叫____绝对压力______。
7．通常将无___粘性________、不可___压缩________的液体称为理想液体。
8．液体流动时，若液体中任一点处的___压力________、___流速________和密度都不随时间变化称为恒定流动。
9．伯努力方程是___能量守恒________定律在流体力学中的表达形式，理想液体的伯努利方程中包含___压力________能、__位置势能_________能和动（比动）能10．液体在管道中流动时的压力损失可分为___沿程________压力损失和___局部________压力损失两种。
11．液压泵是一种能量转换装置，能将__机械能_________转换为液体的____液压能_______。
12．液压泵是靠密封容积的变化来吸压油的，故一般称为____容积式液压泵_______泵。
13．对于液压泵来说，实际流量总是__小于______理论流量，实际输入转矩总是____大于____理论上需要的转矩。
液压与气压传动作业1及答案一、填空题1．液压系统中，__执行部分__动力部分_元件向液压系统提供压力油，将电机输出的机械能转换为油液的压力能。
2．气动系统中，空气压缩机属于_气源装置__元件；汽缸属于_执行元件；气源净化装置属于__气源装置__元件。
3．液压系统中的压力取决于_负载的大小。
4．液体粘度有三种表示方法，__动力_粘度，__运动_粘度和__相对粘度。
5．液压油对温度变化极为敏感，温度升高，粘度__降低__；压力增大，粘度_增加__，但数值变化小，可不考虑。
（填“增加”或“降低”）6．压力的表示方法有三种，即：_绝对压力_、相对压力_和_表压力_。
其中，以大气压为基准计测压力，基准以上的正值叫_相对压力_，基准以下的负值叫_绝对压力_。
7．通常将无_黏性、不可_压缩__的液体称为理想液体。
8．液体流动时，若液体中任一点处的_压力_、_流速_和密度都不随时间变化称为恒定流动。
9．伯努力方程是_能量守恒_定律在流体力学中的表达形式，理想液体的伯努利方程中包含_压力_能、_位置势能_能和动（比动）能10．液体在管道中流动时的压力损失可分为_沿程__压力损失和_局部_压力损失两种。
11．液压泵是一种能量转换装置，能将_机械能_转换为液体的_液压能_。
12．液压泵是靠密封容积的变化来吸压油的，故一般称为_容积式液压泵。
13．对于液压泵来说，实际流量总是__小于__理论流量，实际输入转矩总是_大于_理论上需要的转矩。
（填写“大于”、“小于”）14．液压泵按排量是否能调节分为_定量泵_和_变量泵_。
15．按结构形式分，常用的液压泵有齿轮泵、叶片泵、柱塞泵等类型。
其中，_柱塞泵总效率较高，常用于高压大流量液压系统；_齿轮泵结构简单，价格便宜，对油液污染不敏感，但泄漏量大，效率低，排量不可调；_叶片泵结构较复杂，对油液污染敏感。
16．在叶片泵中，_单作用式叶片泵可作变量泵使用，其流量变化是依靠改变__偏心距_实现的。

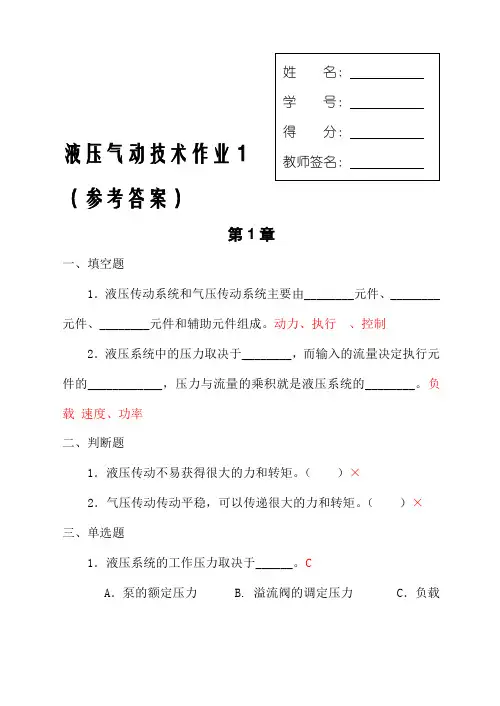

液压气动技术作业1（参考答案）第1章一、填空题 1．液压传动系统和气压传动系统主要由________元件、________元件、________元件和辅助元件组成。
动力、执行 、控制2．液压系统中的压力取决于________，而输入的流量决定执行元件的____________，压力与流量的乘积就是液压系统的________。
负载 速度、功率二、判断题1．液压传动不易获得很大的力和转矩。
（ ）×2．气压传动传动平稳，可以传递很大的力和转矩。
（ ）×三、单选题1．液压系统的工作压力取决于______。
CA ．泵的额定压力 B. 溢流阀的调定压力 C ．负载第2章一、填空题1．动力粘度是液体在单位速度梯度下流动时，液体层间单位面积上的_________；而运动粘度是液体的动力粘度与同温度下液体的_________之比。
内摩擦力 密度2．gh p p ρ+=0是液体_________基本方程，当p 0为大气压时，gh ρ称为 __________压力，p称为__________压力。
静力学液体自重静止液体任一点3．液体的流动状态有两种即：__________和__________。
层流紊流4．实验证明，液体在管中的流动状态不仅与管内液体的__________有关，还与管道__________及液体的__________粘度有关，而以上述三个因数所组成的一个无量纲数就是雷诺数。
平均流速直径运动5．液体在管道中流动时的压力损失可分为________压力损失和________压力损失两种。
局部沿程6．缝隙流动有两种情况：一种是内缝隙两端的压差引起的流动，为________；另一种是形成缝隙的两壁面作相对运动所产生的流动，为________。
压差流剪切流二、判断题1．液体的体积模量越大，表明该液体抗压缩的能力越强。
（）√2．静止液体不呈粘性，液体只有在流动或具有流动趋势时才显示粘性。
（）√3．动力粘度无物理意义，但却在工程计算时经常使用。
答案在底部1. 流体传动包括液体传动和气体传动。
（）A. 正确B. 不正确2. 气压传动是以液体为工作介质，并由液体压力能进行能量传递的方式。
（）A. 正确B. 不正确3. 液压传动系统中，压力的大小取决于负载的大小。
（）A. 正确B. 不正确4. 液压传动不易获得很大的力和转矩。
（）A. 正确B. 不正确5. 单位质量液体的体积是液体的密度。
（）A. 正确B. 不正确6. 液体的压缩系数越小，表明该液体压缩性越大。
（）A. 正确B. 不正确7. 运动黏度是液体在单位速度梯度下流动时，接触液层间单位面积上产生的内摩擦力。
（）A. 正确B. 不正确8. 动力黏度无物理意义，但却在工程计算时经常使用。
（）A. 正确B. 不正确9. 液体的表压力是以大气压力为基准来测量的液体压力。
（）A. 正确B. 不正确10. 液体真空度的数值接近于一个大气压时，液体的绝对压力接近于零。
（）A. 正确B. 不正确11. 液体在管道中流动时，当流速较高时，受黏性的制约作用减弱，质点运动杂乱无章，为紊流状态。
（）A. 正确B. 不正确12. 当液流的实际雷诺数大于临界雷诺数时，在管道中流动的状态为层流。
（）A. 正确B. 不正确13. 液压泵的工作压力取决于外负载和排油管路上压力损失的大小。
（）A. 正确B. 不正确14. 因存在泄漏，液压泵的实际流量比理论流量大；而液压马达实际流量比理论流量小。
（）A. 正确B. 不正确15. 同类型的液压泵和液压马达虽然具有同样的结构要素，但两者的工作情况不同，因此，一般液压马达和液压泵不能互换使用。
（）A. 正确B. 不正确16. 在正常工作条件下，液压马达的工作压力必须大于其额定压力。
（）A. 正确B. 不正确17. 单作用式液压缸利用液压力实现单方向运动，反方向运动则依靠弹簧力或重力来完成。
（）A. 正确B. 不正确18. 双杆活塞缸两端的活塞杆直径通常是相等的，因此，活塞两个方向的推力和运动速度相等，适用于要求往复运动速度和输出力相同的工况。
液压气动技术-形考任务1-国开-参考资料请认真阅读一下说明然后下载：请仔细核对是不是您需要的题目再下载！！！！本文档的说明：下载完本文档后，请用WORD或WPS打开，然后按CTRL+F在题库中逐一搜索每一道题的答案，预祝您取得好成绩百！形考任务1第1题流体传动包括液体传动和气体传动。
（）[判断题]A、正确B、不正确参考答案是：A第2题气压传动是以液体为工作介质，并由液体压力能进行能量传递的方式。
（）[判断题]A、正确B、不正确参考答案是：B第3题液压传动系统中，压力的大小取决于负载的大小。
（）[判断题]A、正确B、不正确参考答案是：A第4题液压传动不易获得很大的力和转矩。
（）[判断题]A、正确B、不正确参考答案是：B第5题单位质量液体的体积是液体的密度。
（）[判断题]A、不正确B、正确参考答案是：A第6题液体的压缩系数越小，表明该液体压缩性越大。
（）[判断题]A、正确B、不正确参考答案是：B第7题运动黏度是液体在单位速度梯度下流动时，接触液层间单位面积上产生的内摩擦力。
（）[判断题]A、不正确B、正确参考答案是：A第8题动力黏度无物理意义，但却在工程计算时经常使用。
（）[判断题]A、不正确B、正确参考答案是：A第9题液体的表压力是以大气压力为基准来测量的液体压力。
（）[判断题]A、正确B、不正确参考答案是：A第10题液体真空度的数值接近于一个大气压时，液体的绝对压力接近于零。
（）[判断题]A、正确B、不正确参考答案是：A第11题液体在管道中流动时，当流速较高时，受黏性的制约作用减弱，质点运动杂乱无章，为紊流状态。
（）[判断题]A、不正确B、正确参考答案是：B第12题当液流的实际雷诺数大于临界雷诺数时，在管道中流动的状态为层流。
（）[判断题]A、正确B、不正确参考答案是：B第13题液压泵的工作压力取决于外负载和排油管路上压力损失的大小。
（）[判断题]A、正确B、不正确参考答案是：A第14题因存在泄漏，液压泵的实际流量比理论流量大；而液压马达实际流量比理论流量小。
液压与气动形考作业册姓名:学号：班级：2014-9液压与气动技术形考作业（一）一、填空题1.在液压传动中（）和（）是两个最重要的参数，两者的乘积则是（）。
2.液压传动中，液体受到的力相当于机械传动中机械构件所受到的（），它的大小决定于（）。
3.液压系统的五大组成（）、（）、（）、（）、（）。
4.真空度等于0.55×105Pa,其绝对压力为（）,相对压力为（）.(设大气压力为1×105Pa)5.通常把（）和（）的液体称为理想液体.液体流动时若液体中任何一点的（）、（）和密度都不随时间而变化,这种流动称为稳定流动. 6.液压辅件包括（）、（）、（）、（）及（）和（）.7.液压系统中的压力损失分为（）和（）两类.8.泵吸油口处的真空度由三部分组成:把油液提升到（）所需要的压力;产生一定的（）所需要的压力;吸油管内（）.二、单选题1.液压泵的容积效率是( ).A.η=1-ΔQ/Q TB.η=ΔQ/Q TC.η=Q T/(Q T-ΔQ )D.η=ΔQ/(Q T-ΔQ )2.一液压系统的回油路上需要安装一背压阀,现有的控制元件是溢流阀、减压阀、顺序阀和单向阀,可以选做背压阀的元件是( ).A.溢流阀、减压阀和顺序阀B.溢流阀、顺序阀和单向阀C. 溢流阀、单向阀和减压阀D.只有溢流阀3.用定量泵和节流阀组成的进、回油路节流调速回路中,若使节流阀起调速作用,在液压系统中必须有( ).A.与之并联的溢流阀B. 与之串并联的溢流阀均可C.有否溢流阀没关系D. 与之串联的溢流阀4.影响液压油粘度变化的主要因素是( ).A.容积B.压力C.温度D.流速5.有一液压系统,其主换向阀是一个三位四通电磁换向阀,它的中位机能可使泵卸荷,而使液压缸两腔成封闭状态,由此可判断此换向阀的中位机能是( ).A. K型B. Y型C. M型D. H型6、液压马达的容积效率是( ).A.η=1-ΔQ/Q TB.η=ΔQ/Q TC.η= (Q T-ΔQ )/ Q TD.η= Q T /(Q T+ΔQ)三、判断题1.通常把既无黏性又不可压缩的液体称为理想液体。
《液压与气动传动》形考作业答案1单项选择题（每小题2分，共60分）题目1液体在圆管中作层流运动时，液体在圆管轴线上的流速与在圆管管壁附近的流速相比：选择一项：a. 无法判断.b. 前者大c. 一样大.d. 后者大题目2液体的流动状态有两种，它们是：选择一项：a. 恒流与断流b. 快流与慢流c. 层流与紊流d. 干流与支流题目3CB-B型齿轮泵中泄漏的途径有有三条，其中_________对容积效率影响最大。
选择一项：a. A+B+Cb. 齿顶间隙c. 齿顶间隙d. 齿轮端面间隙题目4下列液压油泵可做成变量泵的是：选择一项：a. 单作用叶片泵b. 双作用叶片泵c. 齿轮泵d. B+C题目5液压缸的运行速度主要取决于：选择一项：a. 外负荷b. 液压缸的密封c. 泵的供油压力d. 输入流量题目6差动液压缸，若使其往返速度相等，则活塞面积应为活塞杆面积的____。
选择一项：a. 1/4 倍b. 1倍c. 根号2倍d. 2倍题目7三位四通换向阀中，能使缸位置随动并能卸载的中位机能是_______型选择一项：a. Ob. Mc. Pd. H题目8大流量的液压系统中，主换向阀应采用_______换向阀。
选择一项：a. 机动b. 电磁c. 电液d. 手动电液正确答案是：电液题目9定值溢流阀可保持____稳定。
选择一项：a. 泵前、后压差b. 阀后压力c. 阀前压力d. 泵出口流量题目10调速阀是通过调节____来调节执行机构运动速度。
选择一项：a. 油泵流量b. 油马达进油量c. 执行机构供油压力d. 执行机构排油量题目11液压系统油箱内设隔板是为了：选择一项：a. 防止油漏光b. 增强刚度c. 减轻油面晃动d. 利于散热和分离杂质题目12液压系统中的油液工作温度不得大于____。
选择一项：a. 65℃b. 15℃c. 70℃d. 35℃题目13最适用于系统短期需要大流量场合快速回路是：选择一项：a. 液压缸差动连接快速回路b. 增速缸快速回路c. 用蓄能器的快速回路d. 双泵供油快速回路题目14气/液转换器是：选择一项：a. 将气压信号转换成液体压力的转换装置b. 将液体压力信号转换成气压的转换装置c. 将气体流量信号转换成液体流量的转换装置d. 将液体流量信号转换成气体流量的转换装置题目15下列基本回路中，不属于容积调速回路的是____。
液压与气动技术试题与答案《液压与气动》试卷（1）一、填空（42分）1．液压传动是以为工作介质进行能量传递的一种形式。
2．液压传动是由、、、、和五部分组成。
3．液体粘性的物理意义是既反映，又反映。
4．液体的压力是指，国际单位制压力单位是，液压中还常用和。
5．液压系统的压力是在状态下产生的，压力大小决定于。
6．液压泵是通过的变化完成吸油和压油的，其排油量的大小取决于。
7．机床液压系统常用的液压泵有、、三大类。
8．液压泵效率包含和两部分。
9．定量叶片泵属于，变量叶片泵属于（单作用式、双作用式）10．液压缸是液压系统的，活塞固定式液压缸的工作台运动范围略大于缸有效行程的。
11．液压控制阀按用途不同分为、、三大类。
12．三位换向阀的常态为是，按其各油口连通方式不同常用的有、、、、五种机能。
13．顺序阀是利用油路中控制阀口启闭，以实现执行元件顺序动作的。
14．节流阀在定量泵的液压系统中与溢流阀组合,组成节流调速回路,即、、三种形式节流调速回路。
15．流量阀有两类：一类没有压力补偿，即抗负载变化的能力，如；另一类采取压力补偿措施，有很好的抗干扰能力，典型的如和，即抗干扰能力强。
16．溢流阀安装在液压系统的液压泵出口处，其作用是维持系统压力，液压系统过载时。
二、是非题 (10分)1、液压泵的理论流量与输出压力有关。
（）2、限压式变量叶片泵根据负载大小变化能自动调节输出流量（）3、液压马达输出转矩与机械效率有关，而与容积效率无关。
（）4、单杆式液压缸差动连接时，活塞的推力与活塞杆的截面积成比，而活塞的运动速度与活塞杆的截面积成反比。
（）5、单向阀只允许油液朝某一方向流动，故不能作背压阀用。
（）6、溢流阀在工作中阀口常开的是作调压溢流阀用，阀口常闭的是作安全阀用。
（）7、节流阀和调速阀均能使通过其流量不受负载变化的影响。
（）8、节流阀的进、回油节流调速回路是属于恒推力调速。
（））（、在液压传动系统中采用密封装置的主要目的是为了防止灰尘的进入。
（参考答案）第1章一、填空题1．液压传动系统和气压传动系统主要由________元件、________元件、________元件和辅助元件组成。
动力、执行、控制2．液压系统中的压力取决于________，而输入的流量决定执行元件的____________，压力与流量的乘积就是液压系统的________。
负载速度、功率二、判断题1．液压传动不易获得很大的力和转矩。
（）×2．气压传动传动平稳，可以传递很大的力和转矩。
（）×三、单选题1．液压系统的工作压力取决于______。
CA．泵的额定压力 B. 溢流阀的调定压力 C．负载第2章一、填空题1．动力粘度是液体在单位速度梯度下流动时，液体层间单位面积上的_________；而运动粘度是液体的动力粘度与同温度下液体的_________之比。
内摩擦力密度2．ghppρ+=0是液体_________基本方程，当p0为大气压时，ghρ称为 __________压力，p称为 __________压力。
静力学液体自重静止液体任一点3．液体的流动状态有两种即： __________和__________。
层流紊流4．实验证明，液体在管中的流动状态不仅与管内液体的__________有关，还与管道__________及液体的__________粘度有关，而以上述三个因数所组成的一个无量纲数就是雷诺数。
平均流速直径运动5．液体在管道中流动时的压力损失可分为________压力损失和________压力损失两种。
局部沿程6．缝隙流动有两种情况：一种是内缝隙两端的压差引起的流动，为________；另一种是形成缝隙的两壁面作相对运动所产生的流动，为________。
压差流剪切流二、判断题1．液体的体积模量越大，表明该液体抗压缩的能力越强。
（）√2．静止液体不呈粘性，液体只有在流动或具有流动趋势时才显示粘性。
（）√3．动力粘度无物理意义，但却在工程计算时经常使用。
一、填空题1．液压系统中，执行部分元件将油液的压力能转换为对外做功的机械能，完成对外做功；动力部分元件向液压系统提供压力油，将电机输出的机械能转换为油液的压力能。
2．气动系统中，空气压缩机属于气源装置元件；汽缸属于执行元件；气源净化装置属于气源装置元件。
3．液压系统中的压力取决于负载的大小。
4．液体粘度有三种表示方法，动力粘度，运动粘度和相对粘度。
5．液压油对温度变化极为敏感，温度升高，粘度降低；压力增大，粘度增加，但数值变化小，可不考虑。
（填“增加”或“降低”）6．压力的表示方法有三种，即：绝对压力、相对压力和表压力。
其中，以大气压为基准计测压力，基准以上的正值叫相对压力，基准以下的负值叫绝对压力。
7．通常将无黏性、不可压缩的液体称为理想液体。
8．液体流动时，若液体中任一点处的压力、流速和密度都不随时间变化称为恒定流动。
9．伯努力方程是能量守恒定律在流体力学中的表达形式，理想液体的伯努利方程中包含压力能、位置势能能和动（比动）能10．液体在管道中流动时的压力损失可分为沿程压力损失和局部压力损失两种。
11．液压泵是一种能量转换装置，能将机械能转换为液体的液压能。
12．液压泵是靠密封容积的变化来吸压油的，故一般称为容积式液压泵。
13．对于液压泵来说，实际流量总是小于理论流量，实际输入转矩总是大于理论上需要的转矩。
（填写“大于”、“小于”）14．液压泵按排量是否能调节分为定量泵和变量泵。
15．按结构形式分，常用的液压泵有齿轮泵、叶片泵、柱塞泵等类型。
其中，柱塞泵总效率较高，常用于高压大流量液压系统；齿轮泵结构简单，价格便宜，对油液污染不敏感，但泄漏量大，效率低，排量不可调；叶片泵结构较复杂，对油液污染敏感。
16．在叶片泵中，单作用式叶片泵可作变量泵使用，其流量变化是依靠改变偏心距实现的。
17．液压马达是将压力能转换为机械能的装置，可以实现连续地旋转运动。
18．对于液压马达来说，实际流量总是大于理论流量，实际输出转矩总是小于理论上需要的转矩。
（填写“大于”、“小于”）19．液压缸是将液压能转换为机械能的装置，是执行元件。
20．当双杆活塞式液压缸的活塞杆直径相同，两腔的进油压力、流量相同时，活塞在两个方向的运动速度和推力相同。
21．液压马达是将压力能转换为机械能的装置，可以实现连续地旋转运动。
22．可输出回转运动的液压缸是摆动缸。
23．对行程较长的场合，考虑到液压缸体的孔加工困难，所以采用柱塞式液压缸。
24．电液换向阀由电磁铁先导控制，液压驱动，使液压系统中执行元件能得到平稳换向。
25．如图所示的液压回路，若阀1的调定压力p y=4MPa，阀2的调定压力p j=2MPa，试回答下列问题：（1）阀l是溢流阀，阀2是减压阀；（2）当液压缸运动时(无负载)，A点的压力值为4MPa、B点的压力值为0MPa；（3）当液压缸运动至终点碰到挡块时，A点的压力值为0MPa、B点的压力值为2MPa。
26．压力继电器是一种利用油液的压力来启闭电气触点的一种电液控制元件。
二、简答题1．简述液压传动和气压传动的优缺点。
答：液压传动的优点：（1）传动平稳，易于频繁换向。
（2）质量轻、体积小，动作灵敏。
（3）承载能力大。
（4）调速范围大，易实现无级调速。
（5）易实现过载保护。
（6）液压元件能够自动润滑，元件的使用寿命长。
（7）容易实现各种复杂的动作。
（8）能够简化机械结构。
（9）便于实现自动化控制。
（10）便于实现系列化、标准化和通用化。
液压传动的缺点：（1）液压元件的制造精度要求高。
（2）实现定比传动困难。
（3）油液易受温度的影响。
（4）不适宜远距离输送动力。
（5）油液中混入空气易影响工作性能。
（6）油液空气污染。
（7）发生故障不容易检查与排除。
气压传动的优点：（1）工作介质是压缩空气，空气到处都有，用量不受限制，排气处理简单，同时可少设置或不设置回气管道。
（2）压缩空气为快速流动的工作介质，所以可以获得较高的工作反应速度。
（3）全气压控制具有防火、防爆和耐潮的特点。
（4）气体装置结构简单、轻便，安装与维护方便。
（5）压缩空气存储方便。
（6）可远距传输。
（7）清洁，基本无污染。
气压传动的缺点：（1）空气具有可压缩性，不易实现准确定位和速度控制。
（2）气缸输出的力较小，推力限制在20～30kN之间。
（3）排气噪声较大。
（4）需要净化和润滑。
2．在液压系统中，液体介质的主要作用有哪些？答：（1）液体介质在传动系统中作中间介质,起传递和转换能量的作用。
（2）起着对液压系统内各部件的润滑、抗磨、防腐蚀、防锈、冷却、冲洗等作用。
（3）保证整个液压系统运行可靠性,影响液压元件的使用寿命。
（4）影响整套设备运行安全性。
3．简述液体静压力的特性。
答：由于液体不能受拉、受剪，只能受压，故有下列特性：1、液体静压力垂直于作用面，其方向与该面的内沿线方向一致。
2、静止液体内任一点，收受到的各方向静压力都相等。
三、计算题1．下图所示圆管，管中液体由左向右流动，管中通流断面的直径分别为d1＝200 mm和d2＝100 mm，如果通过通流断面1的平均流速v1＝1.5m/s，求通过通流断面2的平均流速v2。
解：通过通流断面1的流量231112001.50.04712q v A m sπ⎛⎫=⨯=⨯=⎪⎝⎭因此，通过同流断面2的平均流速22220.047161002qv m sAπ===⎛⎫⎪⎝⎭2．某液压泵的工作压力p =8MPa ，转速n =950r/min ，泵的排量V =30ml/r ，容积效率95.0=v η，总效率9.0=η。
求：（1）泵的输出功率；（2）驱动该泵的电动机功率。
解：（1）液压泵的理论流量3095028.5min t q Vn L ==⨯= 泄露流量()()128.510.95 1.425min t V q q L η∆=-=-=实际流量28.5 1.42527.075min t q q q L =-∆=-=泵的输出功率3627.07510810 3.6160o P pq kW ⨯==⨯⨯=。
（2）驱动该泵的电动机功率0 3.61 4.010.9i P P kW η=== 3．叶片泵转速n ＝1500r/min ，输出压力6.3MPa 时输出流量为53L/min ，测得泵轴消耗功率为7kW ，当泵空载时，输出流量为56L/min ，求该泵的容积效率和总效率。
解：叶片泵空载时可认为无泄漏，空载时的输出流量即为理论流量q t =56L/min=9.33×10-4m 3/s ，实际流量 q =53L/min=8.83×10-4m 3/s该泵的容积效率448.83100.9469.3310V t q q η--⨯===⨯ 液压泵的输出功率640 6.3108.8310 5.565P pq kW -==⨯⨯⨯=总效率为：0 5.5650.7957i P P η=== 4．某液压马达排量V =200ml/r ，总效率η=0.75，机械效率ηm =0.9。
当马达转速为500r/min 时，求实际输入马达的流量q 。
解：液压马达的容积效率0.750.8330.9V m ηηη=== 实际输入液压马达的流量3500602001020.833v nV q L η-÷⨯⨯===5．单杆活塞式液压缸缸筒内径为D=90mm ，活塞杆直径为d ＝60mm 。
下图所示差动连接时，若输入液压缸的油液流量为q=50L/min ，求活塞的运动速度v 3。
解：假设该缸的容积效率V η=1，则活塞的运动速度3222212501141.5428min 2369010601022v q dm mm s A A ηυππ--⨯====-⎛⎫⎛⎫⨯⨯-⎪ ⎪⎝⎭⎝⎭6．如图所示液压泵驱动两个液压缸串联工作。
已知两缸结构尺寸相同，无杆腔面积A 1＝100cm 2，有杆腔面积A 2＝80cm 2，负载力F 1＝F 2＝10000N ，液压泵输出流量q ＝25L/min ，不计损失，求泵的输出压力及两液压缸的运动速度。
解：求解液压缸腔内压力和速度的途径通常是对液压缸的活塞进行受力分析，列出两个液压缸的受力平衡方程，其中左侧液压缸的受力平衡方程为11221p A P A F =+ (1)右侧液压缸有杆腔的回油路通过两位四通换向阀与油箱相通，即有杆腔的油液压力为0，所以活塞的受力平衡方程为312p A F = (2)又由于左侧液压缸的有杆腔与右侧液压缸的无杆腔相通，即23P P = (3)式（1）、式（2）、式（3）联立求解得211211F p A A F A =+ 已知F 1＝F 2＝10000N ，则有()4461211224110010801010000 1.810 1.810010A A p F Pa MPa A ---+⨯+⨯==⨯=⨯=⨯ 左侧液压缸活塞的运动速度为31412510600.04210010q m A υ--⨯===⨯根据流体动力学的连续性方程，左侧液压缸有杆腔排出的油液流量等于右侧液压缸无杆腔的输入流量，即2112A A υυ=,故右侧液压缸活塞的运动速度为4122410.04280100.033610010A m s A υυ--⨯⨯===⨯。
