GSMR数字移动通信系统5

GSMR铁路移动通信GSM-R铁路移动通信：技术特点与发展前景引言一、GSM-R技术特点1.1专用频段GSM-R使用专用频段，避免与其他通信系统干扰，确保铁路通信的稳定性和可靠性。

在全球范围内，GSM-R主要使用900MHz频段，部分国家和地区使用1800MHz频段。

1.2安全性GSM-R采用了加密和认证机制，确保通信内容的安全。

同时，GSM-R还支持列车无线紧急呼叫功能，提高了列车运行的安全性。

1.3系统容量GSM-R系统具有较大的系统容量，可以满足铁路运营中的大量用户需求。

同时，GSM-R支持多用户同时通话，提高了通信效率。

1.4网络覆盖GSM-R系统实现了铁路线路的全覆盖，确保列车在任何位置都能进行通信。

GSM-R支持跨区切换，保证了列车在不同区域之间的通信连续性。

1.5兼容性GSM-R与其他通信系统具有较好的兼容性，可以与其他铁路通信系统（如TETRA、VHF等）进行互联互通，为铁路运营提供更多选择。

二、GSM-R发展历程与应用现状2.1发展历程GSM-R的发展始于20世纪90年代，欧洲铁路通信标准化组织（ERATO）开始研究铁路通信的标准化问题。

1993年，欧洲电信标准协会（ETSI）正式立项研究铁路通信标准。

1997年，ETSI发布了GSM-R标准。

此后，GSM-R在全球范围内得到了广泛的应用和推广。

2.2应用现状目前，GSM-R已经在全球范围内得到了广泛应用，成为铁路通信领域的事实标准。

在欧洲，GSM-R已经成为所有新建设的高速铁路线路的通信系统。

在中国，GSM-R也得到了广泛应用，成为高速铁路、普速铁路和城市轨道交通的主要通信系统。

三、GSM-R未来发展趋势3.1向LTE-R过渡随着4G移动通信技术的发展，GSM-R将逐渐向LTE-R （LongTermEvolution–Rlway）过渡。

LTE-R基于先进的4G技术，具有更高的数据传输速率、更大的系统容量和更好的性能。

目前，欧洲、中国等国家和地区已经开始进行LTE-R的研究和试验。

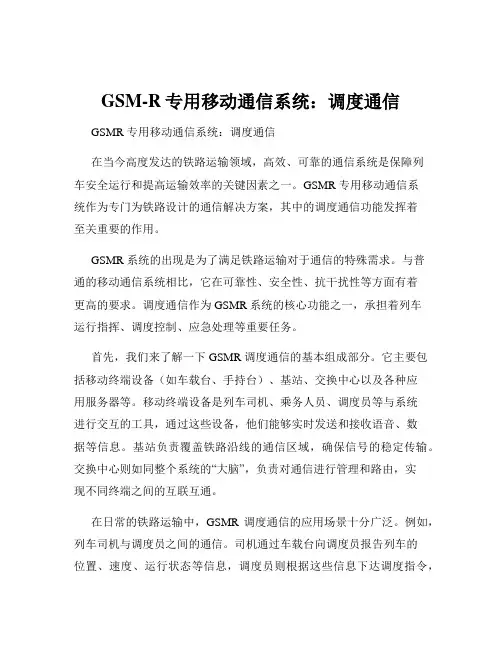

GSM-R专用移动通信系统：调度通信GSMR 专用移动通信系统：调度通信在当今高度发达的铁路运输领域，高效、可靠的通信系统是保障列车安全运行和提高运输效率的关键因素之一。

GSMR 专用移动通信系统作为专门为铁路设计的通信解决方案，其中的调度通信功能发挥着至关重要的作用。

GSMR 系统的出现是为了满足铁路运输对于通信的特殊需求。

与普通的移动通信系统相比，它在可靠性、安全性、抗干扰性等方面有着更高的要求。

调度通信作为 GSMR 系统的核心功能之一，承担着列车运行指挥、调度控制、应急处理等重要任务。

首先，我们来了解一下 GSMR 调度通信的基本组成部分。

它主要包括移动终端设备（如车载台、手持台）、基站、交换中心以及各种应用服务器等。

移动终端设备是列车司机、乘务人员、调度员等与系统进行交互的工具，通过这些设备，他们能够实时发送和接收语音、数据等信息。

基站负责覆盖铁路沿线的通信区域，确保信号的稳定传输。

交换中心则如同整个系统的“大脑”，负责对通信进行管理和路由，实现不同终端之间的互联互通。

在日常的铁路运输中，GSMR 调度通信的应用场景十分广泛。

例如，列车司机与调度员之间的通信。

司机通过车载台向调度员报告列车的位置、速度、运行状态等信息，调度员则根据这些信息下达调度指令，如调整速度、变更线路等。

这种实时的通信能够让调度员对列车运行情况了如指掌，及时做出决策，确保列车的安全、正点运行。

再比如，在车站内，车站值班员与列车司机之间的通信也是通过GSMR 调度通信系统来实现的。

值班员需要向司机传达列车的进路安排、发车时间等重要信息，司机则根据这些指令进行操作。

此外，在铁路维护和施工期间，现场工作人员与调度中心之间的通信同样依赖于该系统，以保障施工安全和铁路的正常运营。

GSMR 调度通信的一个重要特点是其优先级机制。

在紧急情况下，如遇到突发事故、自然灾害等，某些通信会被赋予更高的优先级，确保关键信息能够及时传递。

例如，当发生列车故障时，相关的救援信息能够优先传输，以便迅速组织救援力量，减少损失。

GSM-R资料目录一、GSM-R的现状31．SM-R在世界发展现状 42．GSM-R在我国的技术发展现状 5⑴欧洲GSM-R技术规范的现状 5⑵我国GSM-R技术标准与规范的现状及必要性 5⑶我国GSM-R标准、规范的范围和主要内容 6二、GSM-R的应用情况81、SM-R与话音通信81.1GSM-R与无线调度通信91.2 站场无线通信与无线调车机车信号和监控信息传送9 1.3 区间通信与应急通信91.4 GSM-R与有线调度91.5 GSM-R与普通话音通信92、GSM-R与列车控制102.1 列控信息传送102.2 机车同步操控信息传送103、GSM-R与铁路信息化123.1 列车无线车次号校核系统信息传送123.2 列车尾部风压装置信息传送12三、大秦线GSM-R系统的网络结构 131.交换系统142.GPRS系统143.基站系统15⑴BTS基站设备15a公共子系统16b载频子系统17c天馈子系统17⑵天馈线 17a天线17b馈线18c漏泄同轴电缆18⑶直放站 18⑷频率配置19⑸大秦线BTS连接图19四、GSM-R工程硬件安装211、接地规程 211.1接地系统的作用211.2接地系统的组成211.3建筑物的地下接地网221.4接地系统的室内部分221.5接地系统室外部分241. 馈线接地夹接地位置252. 馈线接地夹的固定253. 馈线避雷器的接地262．机柜的安装262.1机柜安装介绍262.2不靠墙安装262.2.1安装流程262.2.2底座简介272.2.3机柜定位272.2.4安装下框架292.3在防静电地板上安装311、支架形式 322、支架组件 323、支架安装方式324、支架数量 325、安装流程 346、机柜定位 347、支架定位 358、固定支架 369、机柜安装 3610、绝缘测试362.4安装单板和模块时的防静电要求362.5安装开关盒、风扇盒和插框等371、装风扇盒 372、安装其它盒体382.6安装单板382.7安装各功能模块392.8防尘网的安装、拆卸与除尘393．射频成套电缆的安装413.1安装发信电缆413.2安装收信电缆423.3安装机柜内天线跳线434.天馈系统的安装454.1漏泄同轴电缆454.2基站天馈系统464.2.1接头制作464.2.2组装天线（以定向天线为例）474.2.3工具仪表见表：484.3隧道口洞顶天馈线的安装50五、华为设备安装视频51GSM-R的现状我国铁路GSM-R网络的发展目标是在全路建立一张移动通信网络，利用通信的手段实现铁路移动设施和固定设施的无缝连接，确保列车平稳、高速、安全地运行。

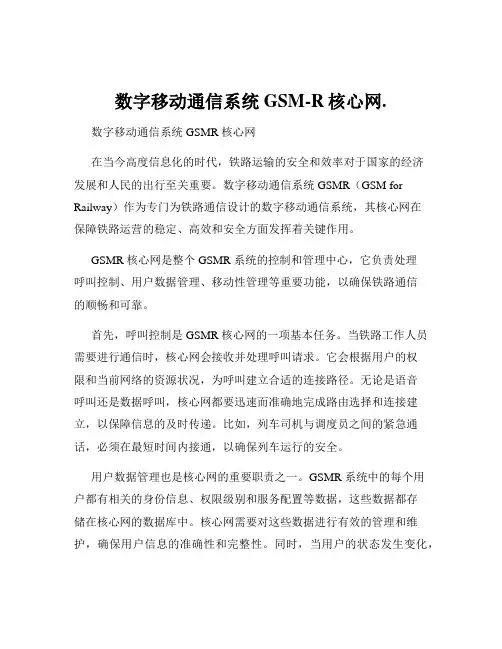

数字移动通信系统GSM-R核心网.数字移动通信系统 GSMR 核心网在当今高度信息化的时代，铁路运输的安全和效率对于国家的经济发展和人民的出行至关重要。

数字移动通信系统 GSMR（GSM for Railway）作为专门为铁路通信设计的数字移动通信系统，其核心网在保障铁路运营的稳定、高效和安全方面发挥着关键作用。

GSMR 核心网是整个 GSMR 系统的控制和管理中心，它负责处理呼叫控制、用户数据管理、移动性管理等重要功能，以确保铁路通信的顺畅和可靠。

首先，呼叫控制是 GSMR 核心网的一项基本任务。

当铁路工作人员需要进行通信时，核心网会接收并处理呼叫请求。

它会根据用户的权限和当前网络的资源状况，为呼叫建立合适的连接路径。

无论是语音呼叫还是数据呼叫，核心网都要迅速而准确地完成路由选择和连接建立，以保障信息的及时传递。

比如，列车司机与调度员之间的紧急通话，必须在最短时间内接通，以确保列车运行的安全。

用户数据管理也是核心网的重要职责之一。

GSMR 系统中的每个用户都有相关的身份信息、权限级别和服务配置等数据，这些数据都存储在核心网的数据库中。

核心网需要对这些数据进行有效的管理和维护，确保用户信息的准确性和完整性。

同时，当用户的状态发生变化，如位置更新、权限调整等，核心网要及时更新相应的数据，以提供准确的服务。

移动性管理是 GSMR 核心网的另一个关键功能。

由于铁路运输的特点，用户（如列车上的工作人员）在移动过程中会不断跨越不同的基站覆盖区域。

核心网需要实时跟踪用户的位置变化，并在用户移动时，确保通信的连续性和稳定性。

当用户从一个基站覆盖区域移动到另一个区域时，核心网要迅速进行切换控制，使通话和数据传输不受影响。

为了实现这些功能，GSMR 核心网采用了一系列先进的技术和架构。

它通常由多个网络节点组成，包括移动交换中心（MSC）、归属位置寄存器（HLR）、拜访位置寄存器（VLR）等。

移动交换中心是核心网的核心组件之一，它负责处理呼叫的建立、释放和切换等功能。

GSM-R(GSM for Railway)GSM,全名为：Global System for Mobile Communications，中文为全球移动通讯系统，俗称"全球通"，是一种起源于欧洲的移动通信技术标准，是第二代移动通信技术，其开发目的是让全球各地可以共同使用一个移动电话网络标准，让用户使用一部手机就能行遍全球。

全球贸易组织(GSMA)GSM-R数字集群移动通信系统简介2006年7月1日，随着青藏铁路的全线通车，我国铁路所使用的一种世界上领先的铁路数字移动通信系统也在青藏线上正式投入使用。

这种通信系统就是GSM-R铁路全球移动通信系统。

GSM-R（Global System For Mobile Communications For Railway）系统是欧洲铁路综合调度移动通信系统的简称。

是专门为铁路通信设计的综合专用数字移动通信系统。

它是在8时隙/200KHz TDMA多址方式GSM蜂窝系统上增加调度通信功能构成的一个综合专用移动通信系统。

它基于GSM的基础设施及其提供的高级语音呼叫业务，提供铁路特有的调度业务，并以此为信息化平台，使铁路部门可以在这个平台上实现铁路管理信息的共享。

GSM-R系统是基于GSM的规范协议，增加了优先级、组呼、广播呼叫等铁路运输专用调度通信功能，适用于铁路通信的需要。

为了完成调度通信的功能，GSM-R系统与GSM系统不同的是在其结构中增加了组呼寄存器（GCR）。

GSM-R系统除了具有语音传送功能外，更重要的是具有数据传送功能，它与GPS卫星定位系统、机车车载计算机结合后能够实现机车和地面之间列车控制信息的实时传送，达到控制列车运行，确保列车安全的目的。

GSM-R网络属于铁路运输指挥专用调度通信系统，因此其网络和业务具有调度通信所要求的封闭性、安全性和实时性特征，要求与外部通信网络只能进行有限的互联互通，即为实现铁路运输指挥业务需要，与铁路专用电话网、铁路各种MIS 信息网络互联互通，一定程度上与公众通信网络互联互通。
