cimatron IT版本冷门功能详解 2012

cimatron it 13 环境设置一个很初级的话题:conf:。

也算是自己对环境设置的一个小结，请高手们不要见笑，更期望高手们指正:D。

1。

方法有好几种。

一种就是见下图，在cimit.exe加入一些类似与标签的东西。

这时你得知道一些常见标签#2第二种方法：因为13.1在w2k下不能使用那个“Cimatron it 13 Main Menu”。

所以得到这个目录中去找：\cimit13\bin\arguments.exe。

然后根据需要进行选择。

#3第三种方法：开始－－》运行－－》REGEDIT。

然后根据下图左边红线所示展开分支，再在右边红框的名称上双击，在弹出的窗口中加入你的标签就可以了。

这样，一次设置完成之后，不管你是打开几个窗口，每一个窗口的参数都是一样，也就不用在每个cimit.exe后面都加。

#42。

分类。

环境设置分类七大类别。

见下图。

Global：全局设置，对所有模块均起作用。

如设置mm作为默认的单位，使用窗口的形式打开文件，以高级用户方式运行程序，以电极模式运行，激活IMS后置处理功能，当改变视图时总是显示所有图形等。

General：一般设置。

如中文化，后处理的目录，在cimatron窗口的标题栏上显示当前的文件路径等。

Display：显示设置。

如旋转中心点的指定，OPENGL方式运行程序，激活过渡式背景等。

Files：文件设置。

如工作目录等。

Messages：提示信息设置。

如显示详细的系统错误信息，保存文件之前检查磁盘所剩空间等。

Work Area：工作区设置。

如正常退出时删除工作区中的文件，设置工作区目录，恢复文件时是否提示Yes/No。

Drafting：工程图设置。

如根据活动UCS自动创建视图等。

#5另外还有一些由我们输入了：1)-EM 启动时不加载Modeling模块2)-ED 启动时不加载Drafting模块3)-EN 启动时不加载NC模块4)-EF 启动时不加载FEM模块5)-GL 使用OPENGL模式，显示性能能够极大的提高6)-old_sim 在NC模式块，将直接在工作窗口调用9.0版的模拟,而不用打开那个windows介面的模拟程序。

inventor功能介绍Autodesk InventorAutodesk Inventor软件是美国AutoDesk公司于1999年底推出的三维可视化实体模拟软件，目前已推出最新版本INVENTor 2012，实验室使用的是INVENTor 6。

它包含三维建模、信息管理、协同工作和技术支持等各种特征。

使用Autodesk Inventor可以创建三维模型和二维制造工程图、可以创建自适应的特征、零件和子部件，还可以管理上千个零件和大型部件，它的“连接到网络”工具可以使工作组人员协同工作，方便数据共享和同事之间设计理念的沟通。

Inventor 在用户界面简单，三维运算速度和着色功能方面有突破的进展。

它是建立在ACIS三维实体模拟核心之上，设计人员能够简单迅速地获得零件和装配体的真实感，这样就缩短了用户设计意图的产生与系统反应时间的距离，从而最小限度的影响设计人员的创意和发挥。

Autodesk Inventor 是AutoCAD 用户的最佳选择。

它不仅进入了三维设计，而且不会增加在二维设计数据和AutoCAD 专业技术上的附加投资。

作为AutoCAD 软件的开发者，Autodesk 了解您的设计过程，并且研发出系列软件，使得进入三维设计更加简便。

没有一家公司能够比Autodesk 更尽心竭力地帮助设计师，用最低的成本，设计出最精良的产品。

Inventor为设计者提供了一个自由的环境，使得二维设计能够顺畅地转入三维设计环境，同时能够在三维环境中重用现有的DWG 文件，并且能够与其他应用软件的用户共享三维设计的数据。

Inventor 为设计和制造提供了优良的创新和简便的途径，从而使其销售量连续五年超越了其他竞争对手。

正确的设计工具Inventor 产品线提供了一组全面的设计工具，支持三维设计和各种文档、管路设计和验证设计。

Inventor 不仅包含数据管理软件、AutoCAD Mechanical的二维工程图和局部详图，还在此基础上加入与真正的DWG 兼容的三维设计。

cimit资料-1加工模块简介1. 进入Cimatron13.0 NC模块:如（图一）：左键单击【造型】更改点击加工模块进入加工。

加工模块界面如图二：加工模块下（图三）各个选项解释：【轨迹管理】下的选项，加工操作在轨迹管理下完成，后面会用图文讲解如（图十）【刀具】左键单击【刀具】出现如（图四）此命令等同轨迹管理模块下【刀具> 】生成：新刀具。

从PFM引入：原pfm档案里的刀具（用此命令导入刀具时要设置所引入的刀具类型）结合下面“刀具类型” 使用。

复制：复制现有刀具，复制时会提示更改刀具名。

更新：更新现有刀具参数。

删除：删除现有而不用的刀具。

报告：报告导出现有刀具参数为〖生成报告文件〗和〖生成表格文件〗。

显示：显示现有某一类型的刀具。

刀具类型：更改当前刀具类型的显示。

本软件刀具类型分为〖铣〗〖车〗〖螺纹〗〖冲头〗〖AGIE 〗〖CHARMILLE 〗〖钻头〗〖车钻〗〖切槽刀〗〖MAKNO 〗【库管理】这个是刀具库的管理，我没用过，暂时不讲解【变换】左键单击【变换】如（图五）初学先不用这条命令，这地方不讲解，等用熟cimit软件时，才去使用！功能：程式多个复制，以〖矩形网络〗〖角度网络〗〖点序列〗的方式进行复制，可以定义角度等等！生成：生成新的变换，复制：复制已有变换，复制时命新的变换名，可更改参考点，增加参考点等操作。

.删除：删除已有未被使用的变换。

改名：已有变换改名。

报告：导出所有变换为文件，此文件可以用记事本的方式打开，可以看见变换详情。

【机床坐标系】可以分清正反面侧面等加工！备注: 造型模块更新图档，会改变任何一个加工【机床坐标系】下未被更改的图档，另外任何一个【机床坐标系】更改的图档都不会在【造型】模块里更改也不会在其他【机床坐标系】更改，包括【层次】分层。

CimatronE12新功能介绍CimatronE 12 新功能目录建模 ..................................................................... ........................................................................ ............... 6 , 曲线 ..................................................................... ........................................................................ ........ 6 , 曲面 ..................................................................... ........................................................................ ...... 11 , 实体 ..................................................................... ........................................................................ ...... 15 装配 ..................................................................... ........................................................................ ............. 21 , 运动模拟的改善 ..................................................................... ........................................................... 21 , 装配树中的文件夹 ..................................................................... ........................................................ 22 , 设置的增强 ..................................................................... ................................................................... 23 , 把多个切除操作组合成单个特征(仅限于增加) .................................................................... ......... 24 , 编辑添加允许改变面 ..................................................................... .................................................... 25 , BOM表中允许子装配作为代表...................................................................... ................................... 26 , 周期分析–打断所有...................................................................... ................................................... 27 , 关联和取消关联在装配镜像中 ..................................................................... ..................................... 28 草图 ..................................................................... ........................................................................ ............. 29 , 草图增加了尺寸关联和公式 ..................................................................... ......................................... 29 , 撤销样条线点 ..................................................................... ............................................................... 30 , 不同颜色显色的参考点 ..................................................................................................................... 31 工程图...................................................................... ........................................................................ ......... 32 , 工程图以及创建视图 ..................................................................... .................................................... 32 , 符号 ..................................................................... ........................................................................ ...... 35 , 其他 ..................................................................... ........................................................................ ...... 38 模架库...................................................................... ........................................................................ ......... 41 , 提供主要模具库的更新 ..................................................................... ................................................ 41 分析工具 ..................................................................... ........................................................................ ...... 42 , 拔模角度和方向分析恢复默认参数 ..................................................................... .............................. 42 , 方向分析输出PDF .................................................................... ........................................................ 43 , 新的曲率分析并输出PDF .................................................................... ............................................. 44 , 在测量工具里计算体积显示曲面 ..................................................................... .................................. 45 , 提高了三坐标测量 ..................................................................... ........................................................ 46 , 设定质量单位 ..................................................................... ............................................................... 47 通用CAD .................................................................... ........................................................................ .. (48)iCimatronE 12 新功能 , 新的参数关联功能 ..................................................................... ........................................................ 48 , 继承过滤器工具最后设置的所有功能 ..................................................................... .......................... 49 , 特征树滚动至末端 ..................................................................... ........................................................ 50 新的挂台工具............................................................................................................................................51 新的镶件设计...................................................................... ......................................................................52 顶针列表 ..................................................................... ........................................................................ ...... 53 仅靠分模面切出模仁造型 ..................................................................... .................................................... 54 斜顶切除新增交互功能 ..................................................................... ........................................................ 55 斜顶切槽的装配特征 ..................................................................... ........................................................... 56 ECO 改进 ..................................................................... ........................................................................ .... 57 顶针切槽时转移孔属性 ..................................................................... ........................................................ 58 识别手动附属的曲面 ..................................................................... ........................................................... 59 水路设计 ..................................................................... ........................................................................ ...... 60 , Moldex 3D 冷却仿真 ..................................................................... .................................................... 60 , 冷却项目的文件夹 ..................................................................... ........................................................ 61 , 单独控制水路参数 ..................................................................... ........................................................ 62 , 冷却回路分析并支持异形水路 ..................................................................... ..................................... 63 型腔模报价改进 ..................................................................... . (64)新的固定工具...................................................................... ......................................................................64 新的镶件设计...................................................................... ......................................................................65 坯料和展开异型面的高级约束...................................................................... ............................................ 66 级进模具设计ECO管理器 ..................................................................... .................................................... 67 挂台长度更好控制 ..................................................................... ............................................................... 68 线框避空可以负偏移值 ..................................................................... ........................................................ 69 回弹变化分析...................................................................... ......................................................................70 线框避空–优化的半径 ..................................................................... ....................................................... 71 添加压料零件...................................................................... ......................................................................72 半径值的传送轮廓 ..................................................................... (73)iiCimatronE 12 新功能 2.5轴铣削...................................................................... ........................................................................ ... 74 , 高效加工–切入点控制 ...................................................................................................................... 74 自动钻孔 ..................................................................... ........................................................................ ...... 75 , 支持序列式 ..................................................................... ................................................................... 75 , 孔分段显示 ..................................................................... . (78)粗加工操作 ..................................................................... ........................................................................ .. 79 , 粗加工使用 ..................................................................... ................................................................... 79 , 高效加工 ..................................................................... ......................................................................80 精加工操作 ..................................................................... ........................................................................ .. 82 , TP点均匀分布 ..................................................................... .............................................................. 82 , 新超速模拟在精加工毛胚的变化 ..................................................................... .................................. 83 清角改进 ..................................................................... ........................................................................ ...... 84 , 任意刀具组合与提高加工效率 ..................................................................... ..................................... 84 , 避免瀑布式刀路 ..................................................................... ........................................................... 85 , 统一进退刀 ..................................................................... ................................................................... 86 , 路径延伸 ..................................................................... ......................................................................87 5轴加工...................................................................... ........................................................................ ...... 88 , 多轴粗铣 ..................................................................... ......................................................................88 , 端口铣削 ...........................................................................................................................................89 NC设置和材料 ..................................................................... .................................................................... 90 , NC设置...................................................................... .......................................................................90 , 支持多种材料 ..................................................................... ............................................................... 91 提高毛坯精度...................................................................... ......................................................................92 , 显示剩余毛坯 ..................................................................... ............................................................... 92 , 多方向毛坯 ..................................................................... ................................................................... 93 , 毛坯精度 ..................................................................... ......................................................................94 , 毛坯计算 ...........................................................................................................................................95 机床仿真 ..................................................................... ........................................................................ ...... 96 , 机床仿真单一环境 ..................................................................... ........................................................ 96 , 新的机床仿真 ..................................................................... ............................................................... 97 , 定义程序时的机床显示 ..................................................................... ................................................ 98 , 材料去除仿真——刀具补偿 ..................................................................... ......................................... 99 后处理和报告...................................................................... .. (100)iiiCimatronE 12 新功能 , 工作管理器 ..................................................................... ................................................................. 100 , GPP2内部运行 ............................................................................................................................... 101 , 后处理器定义文件的网络地址 ..................................................................... ................................... 102 , 电极报告里图片的改进 ..................................................................... .............................................. 103 程序自动化 ..................................................................... ........................................................................ 104 , 毛坯定义增强 ..................................................................... ............................................................. 104 , 新文件自动加载NC模板 ..................................................................... ........................................... 105 , 增强自动颜色 ..................................................................... ............................................................. 106 CAD辅助工具 ..................................................................... ................................................................... 109 , 随形圆角 ..................................................................... ....................................................................109 , 几何边界 (外边界/内边界) ............................................................................................................... 110 设计 ..................................................................... ........................................................................ ........... 111 , 重修改高度 ..................................................................... ................................................................. 111 , 忽略电极镜像时的夹头和坐标系 ..................................................................... ................................ 112 , CMM 提升 ..................................................................... .................................................................. 113 , 控制名称分隔符 ..................................................................... ......................................................... 114 EDM 设置 ..................................................................... ........................................................................ .. 115 , 新的 EDM 设置 ..................................................................... .......................................................... 115 , EDM 车间解决方案 ..................................................................... .................................................... 116 制造信息 ..................................................................... ............................................................................ 117 , 提升NC 报告中电极图片格式...................................................................... ................................... 117 , 提升自动颜色功能 ..................................................................... ...................................................... 118 用户界面 ..................................................................... ........................................................................ .... 121 , 方向箭头 ..................................................................... .................................................................... 121 , 颜色过滤 ..................................................................... .................................................................... 122 , 重置显示设置 ..................................................................... ............................................................. 123 , 新的偏好设置 ..................................................................... ............................................................. 124 , 点过滤器 ..................................................................... .................................................................... 125 , 交互式UCS箭头 ............................................................................................................................ 126 , 复制特征时的覆盖颜色功能 ..................................................................... ....................................... 127 , UCS名称与激活 ..................................................................... ........................................................ 128 , 改善面板工具 ..................................................................... ............................................................. 129 显示 ..................................................................... ........................................................................ ........... 130 , 改善灯光设置 ..................................................................... . (130)ivCimatronE 12 新功能 , 深度隐藏零件 ..................................................................... ............................................................. 131 数据管理 ..................................................................... ........................................................................ .... 132 , 改善读取/保存文件的性能 ..................................................................... .......................................... 132 , 自动恢复 ..................................................................... .................................................................... 133 , 改善浏览器 ..................................................................... .. (134)典型材料 ..................................................................... .................................................................... 135 ,, 参数化文件的图标 ..................................................................... ...................................................... 136 , 增强并行工程 ..................................................................... ............................................................. 137 , 重命名装配组件 ..................................................................... ......................................................... 138 , 精简类型下拉菜单 ..................................................................... ...................................................... 139 数据接口 ..................................................................... ........................................................................ .... 140 , 图形化的PMI .................................................................................................................................. 140 , 输入 SAB 文件 ..................................................................... ........................................................... 141 , 新的SolidEdge 转换器 ..................................................................... ............................................. 142 , 转换装配时读取图素属性 ..................................................................... ........................................... 143 , 支持AMF .................................................................... .................................................................... 144 , 输入Parasolid 文件 ..................................................................... ................................................... 145 , 数据转换对话框保持上一次的参数 ..................................................................... ............................ 146 , 方向分析结果打印至PDF .................................................................... ........................................... 147 , 曲率分析添加了新的选项并打印至PDF .................................................................... ..................... 148 , 打印屏幕参数至PDF .................................................................... .. (149)vCimatronE 12 – CAD 工具延伸曲线到参考曲线在曲线命令里增强的延伸工具，使曲线可以延伸到参考曲线或边。

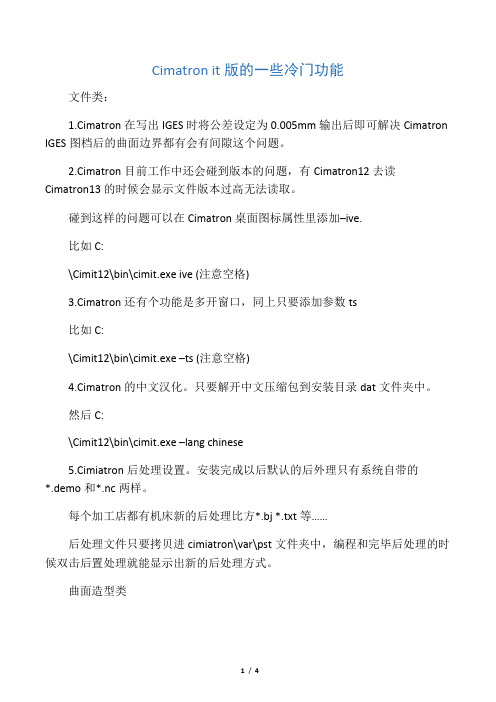

Cimatron it版的一些冷门功能文件类：1.Cimatron在写出IGES时将公差设定为0.005mm输出后即可解决Cimatron IGES图档后的曲面边界都有会有间隙这个问题。

2.Cimatron目前工作中还会碰到版本的问题，有Cimatron12去读Cimatron13的时候会显示文件版本过高无法读取。

碰到这样的问题可以在Cimatron桌面图标属性里添加–ive.比如C:\Cimit12\bin\cimit.exe ive (注意空格)3.Cimatron还有个功能是多开窗口，同上只要添加参数ts比如C:\Cimit12\bin\cimit.exe –ts (注意空格)4.Cimatron的中文汉化。

只要解开中文压缩包到安装目录dat文件夹中。

然后C:\Cimit12\bin\cimit.exe –lang chinese5.Cimiatron后处理设置。

安装完成以后默认的后外理只有系统自带的*.demo和*.nc两样。

每个加工店都有机床新的后处理比方*.bj *.txt等……后处理文件只要拷贝进cimiatron\var\pst文件夹中，编程和完毕后处理的时候双击后置处理就能显示出新的后处理方式。

曲面造型类1.修剪曲面功能中的【修理边界（边界整理）（最后一条）】这个功能目前学习中很难碰到。

当我们用格式转换别的软件设计的产品时，由于精度设置的不一致或者转换精度不一致的原因，可能会导致模型存在边界不正确曲面自相交的裁剪面产生。

这样的曲面会在NC编程的时候出现严重问题，所以有必要对图形进行修理。

选择该功能以后，直接选择所有曲面，如果曲面未发生问题就会显示surface OK 如果曲面存在问题，就会显示出问题曲面的类型攻数量，屏幕上会把这些曲面亮显，同时在提示区显示参数表，然后根据曲面要求的精度等因素来修改参数。

2.修整变更功能这个功能比较强大，很多时候都能碰到了。

目前也讲解了几个，回顾一下加深印象。

Cimatron微铣削技术提纲：1.开发背景2.Cimatron 提供的功能3.客户实例介绍4.总结开发背景：随着人类科技的进步，如今很多产品对微小的系统组件、零件以及子装配的需求越来越大，随之产生对微小产品（比如医疗手术小镊子直径为0.6mm）和模具的需求，而这些成为制造者所面临的挑战，为了保证微铣削所产生的刀路高效和安全并获得所需的曲面质量，人们需要具有新的几何算法和加工策略的软件。

Cimatron最早就意识到微小零件加工所遇到的这些挑战，所以Cimatron加入了由欧共体组建的微铣削研究项目中，作为加工软件的代表Cimatron与Fuaunhofer产品技术研究院（IPT）以及领先的机床制造商共同参与了这个项目，共同为微型产品的加工提出解决方案。

Cimatron提供的功能：Cimatron是第一个能够提供处理微型加工的商业化CAD/CAM软件解决方案，为了满足高精度微小零件的加工要求，在Cimatron中可以通过创建一个新的刀路形式来满足这种零件的特殊极端的条件，它允许的最我程公差是0.0001毫米，它为模具制造者以及产品加工提供非常高的精度和质量，下表是Cimatron为微型加工提供的功能Cimatron微铣削功能表加工策略加工工艺备注主选择子选项2.5轴体积铣（粗加工）行腔体积铣-环切1.Cimatron微铣削支持2.5到5轴的钻孔加工。

2.曲面公差可以达到0.1微米，轮廓公差更高。

3.在编制程序时如果一些曲面超出了程序的公差，系统会自动提示编程者回到CAD修复模型，可以修复到纳米级精度。

行腔体积铣-平行切轮廓铣（精加工）开放轮廓铣封闭轮廓铣精修壁面3轴体积铣（粗加工）粗加工-环切粗加工-平行切二次开粗曲面铣（精加工）精铣所有根据角度精铣精铣水平区域局部精加工清根铣笔试加工5轴5轴连刀高级5轴叶片加工叶轮加工电极加工雕刻加工客户实例介绍：国外客户：从2022年4月份开始，在欧共体的支持下，技术研究组织（CRAFT）历时长达24个月开始对微型塑料组件的注射模具进行微铣削这个项目进行研究。

Cimatron的外部命令：model 將NC模組下所繪製之圖素轉回模型建立（MODEL）txtoncrv 在曲線上建立文字或數字. 例: ABCDEFgeneraldelid 以輸入原始序號方式刪除物體1. 直接選物體→系統將顯示此物體之所有資訊, 包括ID號碼. 層.顏色等…..然後刪除掉2. 按第三鍵輸入ID號碼, 例: 773, 然後系統將顯示所有資料, 再刪除掉editbyid 以輸入原始序號方式（ID號碼）更改線屬性. 隱藏或刪除, 當系統在著色或算刀具路徑出現ID XXX 錯誤時, 可用editbyid找出其位置mverify 依選取方式顯示所有物體數量（不包括曲面）例: 0point, 22line, 13arc, 0conic, 0spine, 0cmpcrvunits 單位改變, 例: mm→inch (單位改變NC程式並無改變)geometryaplnar 將曲線變為2D複合曲線, 再炸開成圓弧, 可應用於線割上, 3D曲線則需投影到平面appbez 將曲線或曲面變更為bezier區分為"幾何"與"參數"兩種, 幾何為新的運算方式, 提供曲面最佳決解方案, 曲線不受影響cntarc 連續畫相切弧, 請先選一圓弧保持相切cretins 曲線對曲面產生一規則曲面, 並且與其曲面保持相切crvgraph 選取一曲線產生曲率和曲率半徑圖表crvmap 選取一曲面產生曲面分析圖表及彩色範圍圖表dvospl 系統自行找出平滑曲線（spline）之斷點,然後直接將它打斷deldup 刪除重覆圖素electrod 電極製作, 自動將母模（凹）轉成電極（凸）,且建立新座標系,須一封閉輪廓限定範圍findintr 兩條不同工作平面之曲線尋找3D交點gear 齒輪設計line2pln 建立一直線與平面垂直,可依平面或依長度產生之mfilet 多重倒圓面,將曲面轉成實體模型,以實體模型方式倒圓面,可倒出固定.變化圓面,且可編修或刪除,最後直接炸開成曲面即可usrflat 將曲面攤平產生曲線srfshell 以不同顏色自動將公母模拆開操作方式：直接選擇一完整3D曲面模型（例如pro-E）轉進來之圖形注意事項：設定為LIMITED SHELL時須選取限制輪廓wrap 將2D曲線貼到曲面上Ncgcode2tp 將一般GM CODE回轉成Cimatron刀具路徑格式，可使用路徑管理來編輯或修改Cimit的外部命令的作用一、di1、cimagraf.dll——2、cnvrtstl.dll——3、rdsat.dll——4、rdsla.dll——5、rdvda.dll——6、wrtsla.dll——二、drafting1、arowchng.dll——2、coorlabl.dll——3、dicirtbl.dll——4、dms.dll——调用Cim自带的图框5、drwtyp.dll——6、freeze.dll——7、model.dll——将nc和绘图模式下的图素转回到模型建立（MODEL）8、spl2crv.dll——9、text_db.dll——10、titlebox.dll——11、txt_conv.dll——12、txtbybox.dll——13、txtoncrv.dll——在曲线上建立或数位14、xpldnote.dll——将炸文字炸开成曲线三、general1、delid.dll——以输入原始序号的方式删除物体（如：曲面或曲线）方法a、直接选曲物体——系统将显示此物体的所有资讯，包括ID号码、图层、颜色等，然后删除；方法b、按右键输入ID号码，如：773，然后系统将显示所有资料，然后删除；2、editbyid.dll——以输入原始序号方式（ID号码）更改物体属性、隐藏或删除；当系统在著色或计算刀路时，出现IDXXX错误时，可以用次命令找出其位置；3、entdel.dll——4、filter.dll——5、hdl.dll——6、icondrft.dll——7、minrad.dll——8、mverify.dll——依选取方式显示所有物体的数量（不包括曲面）9、report.dll——10、rgnlinat.dll——11、smbypln.dll——12、units.dll——改变单位，mm改为iinch四、geometry1、aplnar.dll——将曲线变为2D复合曲线，再炸开成圆弧，可运用于线割曲线上2、appbez.dll——将曲线或曲面变更为bezier，区分为几何与参数两种3、cntarc.dll——连续画相切弧，先选一个圆弧保持相切4、crtansrf.dll——5、crvgraph.dll——选曲一曲线产生曲率和曲率半径图表6、crvmap.dll——选曲一曲面产生曲面分析图表7、deldup.dll——删除重复图素8、divtrs.dll——9、elect.dll——电极制作10、electrod.dll——电极制作11、engchang.dll——12、findintr.dll——两条不同工作平面之曲线寻找3D交点13、fix2dgap.dll——14、gear.dll——齿轮设计15、gear_it.dll——齿轮设计16、line2pln.dll——建立一直线与平面垂直，可依平面或长度产生17、mathcrv.dll——18、mfilet.dll——多重倒圆角，将曲面转成实体，以实体方式倒圆角，可倒固定、变化的圆角，且可编修或删除，最后直接炸开成曲面19、readcmm.dll——20、slsrfshell.dll——以不同颜色自动拆模21、a2plf.dll——22、usrflat.dll——将曲面摊平产生曲线23、wf2srf.dll——24、wrap.dll——将2D曲线贴到曲面上五、nc1、cim2edm.dll——2、gcode2tp.dll——将GM CODE转换成Cim刀路格式3、helicprf.dll——六、nesting1、nesting.dll——七、solid1、sol2sla.dll——2、solnote.dll——3、tabldrvn.dll——4、wr2sk.dll——注：cim安装后，菜单上有很多命令是不能直接用的，需要调用外部命令；各位可以把所有的外部命令复制到cimit\bin下，启动cim，点击一下以前不能用得命令，看看是不是，很多都可以直接使用了，可以不要全部都调用外部命令了，一点经验分享；cntarc.dll——连续画相切弧，先选一个圆弧保持相切filter.dll——其用途是把在线框造型中曲面转换成实体后,对边进行倒角!cimatron IT版本工作经验总结，给大家做参考。

hyperMILL® 2012新功能解析作者：OPEN MIND来源：《CAD/CAM与制造业信息化》2013年第06期OhyperMILL ®可独立于控制器和机床计算刀具路径，是一款先进的CAM应用程序，其能够与所有常用CAD解决方案以及先进的生产和刀具系统进行无缝集成，且将2D、3D和5轴铣削等策略以及诸如HSC和HPC等铣削车削和加工选择都集成到一个Windows用户界面。

在产品生命周期当中，hyperMILL®位于增值链的中心，涵盖从产品设计到生产的一切工具。

为了确保客户能够取得最佳的结果，hyperMILL®在尽可能多的情景中提供广泛的生产专业知识和编程自动化工具。

该软件的功能便于用户从CAD系统导入现有的几何形状和生产数据，其智能宏可以确保这些数据在CAM环境中得到高效地处理。

在工作流程结束时，性能强劲的后置处理器和众多的分析和仿真功能将用来生成与特定机床、控制器及组件相匹配的NC 程序。

其功能特点如表所示。

目前，全世界有超过15 000个用户在刀具和模具制作、机械工程、医疗技术、航空航天和汽车制造等领域依赖hyperMILL®执行具有预见性且能产生利润的CAM任务。

一、2D策略1.凭借连接工单最大限度减少了快速横移和多余的运动全新的2D连接工单功能将共用相同刀具的加工循环组合到单个工单步骤中。

这包括所有钻孔、铣削和车削工艺。

转换已经扩展到各个NC组块，并检查是否存在碰撞（图1）。

优点：连接工单可以最大限度减少急速横移和多余的运动，从而进一步缩短加工时间。

2.针对自适应型腔加工优化了切削运动自动创建矩形型腔的全新加工循环能够找到最佳的清除策略。

刀具和型腔之间的最佳尺寸关系可用于确定是使用螺旋式加工，还是使用轮廓平行加工。

优点：这种经过优化的切削运动具有恒定的接触角度，一般在长直路径中使用。

这可以实现更高的进给率。

3.轮廓铣削的自动进给率调整这种全新的2D轮廓铣削功能可优化圆角内角的精加工。
