机电设备安装与调试复习题与答案

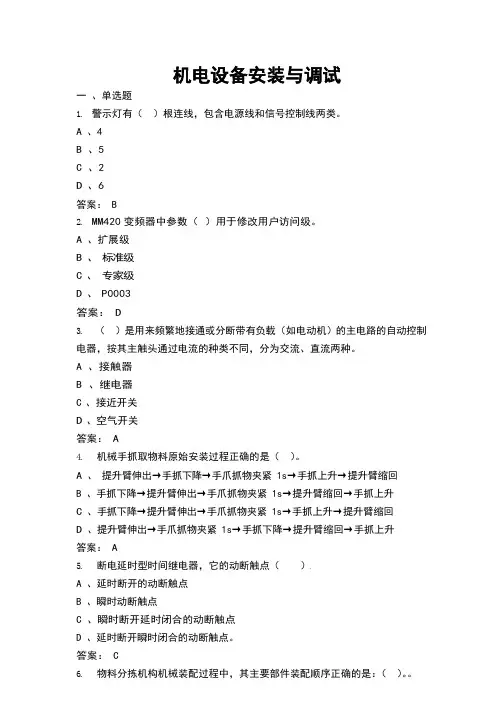

机电设备安装与调试一、单选题1.警示灯有（）根连线，包含电源线和信号控制线两类。

A 、4B 、5C 、2D 、6答案： B2.MM420 变频器中参数（）用于修改用户访问级。

A 、扩展级B 、标准级C 、专家级D 、 P0003答案：D3.（）是用来频繁地接通或分断带有负载（如电动机）的主电路的自动控制电器，按其主触头通过电流的种类不同，分为交流、直流两种。

A 、接触器B 、继电器C 、接近开关D 、空气开关答案：A4.机械手抓取物料原始安装过程正确的是（）。

A 、提升臂伸出→手抓下降→手爪抓物夹紧 1s→手抓上升→提升臂缩回B 、手抓下降→提升臂伸出→手爪抓物夹紧 1s→提升臂缩回→手抓上升C 、手抓下降→提升臂伸出→手爪抓物夹紧 1s→手抓上升→提升臂缩回D 、提升臂伸出→手爪抓物夹紧 1s→手抓下降→提升臂缩回→手抓上升答案：A5.断电延时型时间继电器，它的动断触点（）.A 、延时断开的动断触点B 、瞬时动断触点C 、瞬时断开延时闭合的动断触点D 、延时断开瞬时闭合的动断触点。

答案： C6.物料分拣机构机械装配过程中，其主要部件装配顺序正确的是：（）。

A 、画线定位→组装传送装置→组装搬运装置→组装送料装置组装分拣装置→安装电动机→→安装触摸屏→清理台面B 、画线定位→组装传送装置→组装送料装置→组装分拣装置→安装电动机→组装搬运装置→安装触摸屏→清理台面C 、画线定位→组装传送装置→组装分拣装置→安装电动机→组装搬运装置→组装送料装置→安装触摸屏→清理台面D 、画线定位→安装电动机→组装搬运装置→组装传送装置→组装分拣装置→组装送料装置→安装触摸屏→清理台面答案： C7.S7-224X 模拟量输出通道对应的模拟量输出映像寄存器为（）。

A 、AIW0B 、I0.0C 、Q0.0D 、AQW0答案：D8.下列属于PLC 用户程序的是（）。

A 、系统管理程序B 、用户程序编辑和指令解释程序C 、标准子程序D 、逻辑符号图答案：D9.常用的过载保护电器是（）。

机电设备安装和调试复习题一、填空1.机器零件一般包括以下部分，基础零件、标准零件、通用零件和部件，外购零件。

2. 滚动轴承的结构包括：外圈、内圈、滚动体、保持架。

3. 常用的清洗液有：工业汽油、煤油和轻柴油、水剂清洗液。

4. 旋转件的平衡实验有：静平衡试验、动平衡试验。

5. 齿轮副的接触精度是通过接触位置和接触斑点来评定的。

6.机器装配的生产类型大致可分为单件生产、成批生产和大量生产三种。

7.保证装配精度的装配方法有：完全互换法、分组选配法、调整法和修配法。

8.轴是最容易磨损或损坏的零件，常见的失效形式有三种：磨损、断裂、变形。

9.过盈联结装配的技术要求有：有适当的过盈量、有较高的表面粗糙度和适当的倒角。

10. V带的工作面是两侧面。

11.将零件、合件装配成组件称为组装。

将零件、合件、组件装配成部件称为部装。

12.齿轮副的径向游隙包括：原始游隙、配合游隙、和工作游隙。

二、选择1. 下列关于水泥标号说法正确的是 (B)A、水泥标号有200、300、400、500、600号几种。

B、水泥标号应为混凝土标号的2～2.5倍。

C、一般选用200～400号水泥。

2. 混凝土的凝固和达到应有的强度是利用了（A）。

A．水化作用 B．氧化作用3. 能同时承受较大的径向力和轴向力的是（A）A．圆锥滚子轴承 B．推力球轴承 C．推力滚子轴承4. 齿轮传动的基本要求是（A B C D）。

A . 传递运动准确 B. 冲击和振动小 C. 承载能力强 D. 使用寿命长5. 在圆锥销的装配中，当圆锥孔铰好后，用手将圆锥萧塞入孔中（A）能获得正常的过盈。

A. 80%～85%B. 85%～90%C. 90%～95% D．100%6.紧键联接常见的种类有（A B C ）。

A．普通楔键 B．钩头楔键 C．切向键7. 机床无负荷试运转时，最高速试运转时间不得低于（A）A．2小时 B．5小时 C．12小时 D． 24小时8. 不是蜗杆传动特点的是（D）。

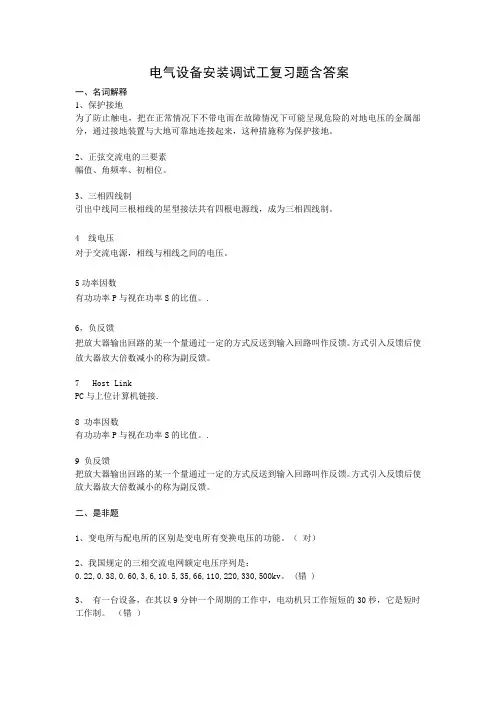

电气设备安装调试工复习题含答案一、名词解释1、保护接地为了防止触电，把在正常情况下不带电而在故障情况下可能呈现危险的对地电压的金属部分，通过接地装置与大地可靠地连接起来，这种措施称为保护接地。

2、正弦交流电的三要素幅值、角频率、初相位。

3、三相四线制引出中线同三根相线的星型接法共有四根电源线，成为三相四线制。

4 线电压对于交流电源，相线与相线之间的电压。

5功率因数有功功率P与视在功率S的比值。

.6，负反馈把放大器输出回路的某一个量通过一定的方式反送到输入回路叫作反馈。

方式引入反馈后使放大器放大倍数减小的称为副反馈。

7 Host LinkPC与上位计算机链接.8 功率因数有功功率P与视在功率S的比值。

.9 负反馈把放大器输出回路的某一个量通过一定的方式反送到输入回路叫作反馈。

方式引入反馈后使放大器放大倍数减小的称为副反馈。

二、是非题1、变电所与配电所的区别是变电所有变换电压的功能。

（对）2、我国规定的三相交流电网额定电压序列是：0.22,0.38,0.60,3,6,10.5,35,66,110,220,330,500kv。

(错 )3、有一台设备，在其以9分钟一个周期的工作中，电动机只工作短短的30秒，它是短时工作制。

（错）4、工厂变配电所应尽量靠近电源侧，不一定靠近负荷中心。

（对）5、已知某截面铜绞线的允许载流量，乘以 1.30 即得同一截面铝线的允许载流量。

（错）6、工厂高压线路的继电保护装置采用两相一继电器式结线时三相短路 Kw＝ (1．732 )7、过电流保护的动作时间的整定按“阶梯原则” (对 )8、在电动机单向全压起动连续运行的控制线路中。

若自锁触点熔焊在一起，则通电后电动机不能自行起动，也无法用停止按钮使其正常停车。

（错）9、交流接触器具有电磁式机构，当线路突然短路时，可实现零压保护。

（对）10、中间继电器与交流接触器具有相同的电磁机构，只是中间继电器的触头更多一些，使用中可以相互代换。

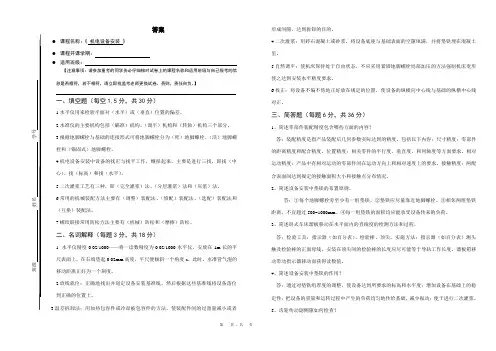

答案● 课程名称：《 机电设备安装 》● 课程开课学期：● 适用班级：【注意事项：请参加重考的同学务必仔细核对试卷上的课程名称和适用班级与自己报考的信息是否相符，若不相符，请立即找监考老师更换试卷。

否则，责任自负。

】一、填空题（每空1.5分，共30分）1.水平仪用来检验平面对（水平）或（垂直）位置的偏差。

2.水准仪的主要机构包括（瞄准）机构、（调平）机构和（转轴）机构三个部分。

3.根据地脚螺栓与基础的连接形式可将地脚螺栓分为（死）地脚螺栓、（活）地脚螺栓和（锚固式）地脚螺栓。

4.机电设备安装中设备的找正与找平工作，概括起来，主要是进行三找，即找（中心）、找（标高）和找（水平）。

5.二次灌浆工艺有三种，即（完全灌浆）法、（分层灌浆）法和（压浆）法。

6.常用的机械装配方法主要有（调整）装配法、（修配）装配法、（选配）装配法和（互换）装配法。

7.螺纹联接常用防松方法主要有（机械）防松和（摩擦）防松。

二、名词解释（每题3分，共18分）1. 水平仪精度0.02/1000——将一读数精度为0.02/1000水平仪，安放在1m 长的平尺表面上，在右端垫起0.02mm 高度，平尺便倾斜一个角度a ，此时，水准管气泡的移动距离正好为一个刻度。

2.放线就位：正确地找出并划定设备安装基准线，然后根据这些基准线将设备落位到正确的位置上。

3.温差拆卸法：用加热包容件或冷却被包容件的方法，使装配件间的过盈量减小或者形成间隙，达到拆卸的目的。

4.二次灌浆：用碎石混凝土或砂浆，将设备底座与基础表面的空隙填满，并将垫铁埋在混凝土里。

5.自然调平：使机床保持处于自由状态，不应采用紧固地脚螺栓局部加压的方法强制机床变形使之达到安装水平精度要求。

6.找正：将设备不偏不倚地正好放在规定的位置，使设备的纵横向中心线与基础的纵横中心线对正。

三、简答题（每题6分，共36分）1、简述零部件装配精度包含哪些方面的内容？答：装配精度是指产品装配后几何参数实际达到的精度。

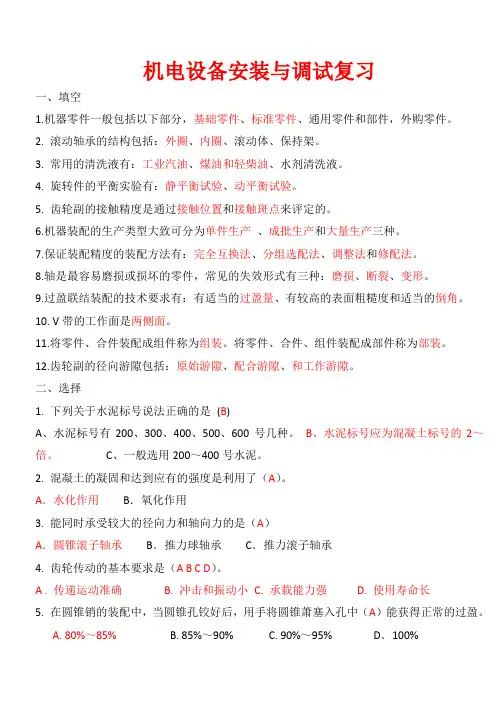

机电设备安装与调试复习一、填空1.机器零件一般包括以下部分，基础零件、标准零件、通用零件和部件，外购零件。

2. 滚动轴承的结构包括：外圈、内圈、滚动体、保持架。

3. 常用的清洗液有：工业汽油、煤油和轻柴油、水剂清洗液。

4. 旋转件的平衡实验有：静平衡试验、动平衡试验。

5. 齿轮副的接触精度是通过接触位置和接触斑点来评定的。

6.机器装配的生产类型大致可分为单件生产、成批生产和大量生产三种。

7.保证装配精度的装配方法有：完全互换法、分组选配法、调整法和修配法。

8.轴是最容易磨损或损坏的零件，常见的失效形式有三种：磨损、断裂、变形。

9.过盈联结装配的技术要求有：有适当的过盈量、有较高的表面粗糙度和适当的倒角。

10. V带的工作面是两侧面。

11.将零件、合件装配成组件称为组装。

将零件、合件、组件装配成部件称为部装。

12.齿轮副的径向游隙包括：原始游隙、配合游隙、和工作游隙。

二、选择1. 下列关于水泥标号说法正确的是 (B)A、水泥标号有200、300、400、500、600号几种。

B、水泥标号应为混凝土标号的2～2.5倍。

C、一般选用200～400号水泥。

2. 混凝土的凝固和达到应有的强度是利用了（A）。

A．水化作用 B．氧化作用3. 能同时承受较大的径向力和轴向力的是（A）A．圆锥滚子轴承 B．推力球轴承 C．推力滚子轴承4. 齿轮传动的基本要求是（A B C D）。

A . 传递运动准确 B. 冲击和振动小 C. 承载能力强 D. 使用寿命长5. 在圆锥销的装配中，当圆锥孔铰好后，用手将圆锥萧塞入孔中（A）能获得正常的过盈。

A. 80%～85%B. 85%～90%C. 90%～95% D．100%6.紧键联接常见的种类有（A B C ）。

A．普通楔键 B．钩头楔键 C．切向键7. 机床无负荷试运转时，最高速试运转时间不得低于（A）A．2小时 B．5小时 C．12小时 D． 24小时8. 不是蜗杆传动特点的是（D）。

机电设备安装与调试复习一、填空1.机器零件一般包括以下部分，基础零件、标准零件、通用零件和部件，外购零件。

2. 滚动轴承的结构包括：外圈、内圈、滚动体、保持架。

3. 常用的清洗液有：工业汽油、煤油和轻柴油、水剂清洗液。

4. 旋转件的平衡实验有：静平衡试验、动平衡试验。

5. 齿轮副的接触精度是通过接触位置和接触斑点来评定的。

6.机器装配的生产类型大致可分为单件生产、成批生产和大量生产三种。

7.保证装配精度的装配方法有：完全互换法、分组选配法、调整法和修配法。

8.轴是最容易磨损或损坏的零件，常见的失效形式有三种：磨损、断裂、变形。

9.过盈联结装配的技术要求有：有适当的过盈量、有较高的表面粗糙度和适当的倒角。

10. V带的工作面是两侧面。

11.将零件、合件装配成组件称为组装。

将零件、合件、组件装配成部件称为部装。

12.齿轮副的径向游隙包括：原始游隙、配合游隙、和工作游隙。

二、选择1. 下列关于水泥标号说法正确的是(B)A、水泥标号有200、300、400、500、600号几种。

B、水泥标号应为混凝土标号的2～倍。

C、一般选用200～400号水泥。

2. 混凝土的凝固和达到应有的强度是利用了（A）。

A．水化作用B．氧化作用3. 能同时承受较大的径向力和轴向力的是（A）A．圆锥滚子轴承B．推力球轴承C．推力滚子轴承4. 齿轮传动的基本要求是（A B C D）。

A . 传递运动准确 B. 冲击和振动小C. 承载能力强 D. 使用寿命长5. 在圆锥销的装配中，当圆锥孔铰好后，用手将圆锥萧塞入孔中（A）能获得正常的过盈。

A. 80%～85%B. 85%～90%C. 90%～95% D．100%6.紧键联接常见的种类有（A B C ）。

A．普通楔键B．钩头楔键C．切向键7. 机床无负荷试运转时，最高速试运转时间不得低于（A）A．2小时B．5小时C．12小时D．24小时8. 不是蜗杆传动特点的是（D）。

A . 传动比大 B. 工作平稳 C. 可以自锁 D. 效率高9. 能同时承受较大的径向力和轴向力的是（A）A．圆锥滚子轴承B．推力球轴承C．推力滚子轴承10. 下列联轴器中属于挠性联轴器的是（C）。

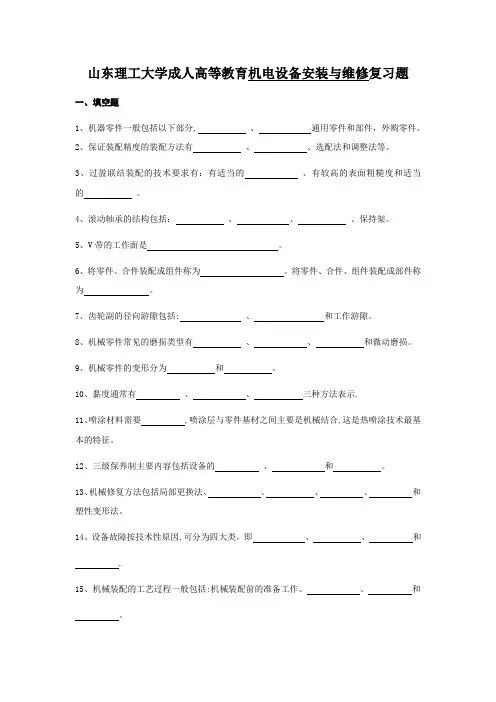

山东理工大学成人高等教育机电设备安装与维修复习题一、填空题1、机器零件一般包括以下部分, 、通用零件和部件，外购零件。

2、保证装配精度的装配方法有、、选配法和调整法等。

3、过盈联结装配的技术要求有：有适当的、有较高的表面粗糙度和适当的。

4、滚动轴承的结构包括：、、、保持架。

5、V带的工作面是。

6、将零件、合件装配成组件称为。

将零件、合件、组件装配成部件称为。

7、齿轮副的径向游隙包括: 、和工作游隙。

8、机械零件常见的磨损类型有、、和微动磨损。

9、机械零件的变形分为和。

10、黏度通常有、、三种方法表示.11、喷涂材料需要 ,喷涂层与零件基材之间主要是机械结合,这是热喷涂技术最基本的特征。

12、三级保养制主要内容包括设备的、和。

13、机械修复方法包括局部更换法、、、、和塑性变形法。

14、设备故障按技术性原因,可分为四大类，即、、和 .15、机械装配的工艺过程一般包括:机械装配前的准备工作、、和。

16、过盈配合的常用装配法有、和。

17、根据施力的方式不同，压装法分为和两种。

18、在装配中，滚动轴承游隙常用的调整方法有、、和。

19、地脚螺栓与基础的连接方式有和两种。

20、机器设备的固定连接密封工艺主要包括、、和。

二、单选题1、下列关于水泥标号说法正确的是 ( )A、水泥标号有200、300、400、500、600号几种。

B、水泥标号应为混凝土标号的2~2.5倍.C、一般选用200～400号水泥。

D、水泥的标号是水泥“硬度”的指标。

2、混凝土的凝固和达到应有的强度是利用了( ）.A、水化作用B、氧化作用C、还原作用D、水解作用3、能同时承受较大的径向力和轴向力的是（）A、圆锥滚子轴承B、推力球轴承C、推力滚子轴承D、圆柱滚子轴承4、控制设备摩擦、减少和消除设备磨损的一系列技术方法和组织方法，称为( ）A、润滑管理B、消磨管理C、设备管理D、摩擦管理5、在圆锥销的装配中，当圆锥孔铰好后，用手将圆锥萧塞入孔中（）能获得正常的过盈。

机电设备安装与维修复习题机电设备安装与维修复习题一、填空题1、机电设备安装主要包括（）、（）和（）三个阶段。

2、机电设备维修的主要目的是保证设备的（）、（）和（）。

3、常用的机电设备维修方法包括（）、（）、观察法、替换法和（）等。

二、选择题1、下列哪个选项不属于机电设备安装的阶段？ A. 设计阶段 B. 安装阶段 C. 调试阶段 D. 验收阶段2、下列哪一项不是机电设备维修的目的？ A. 保证设备正常运行 B. 提高设备效率 C. 延长设备使用寿命 D. 提高设备性价比三、判断题1、机电设备安装与维修只需要掌握基本的理论知识即可。

2、维修人员应该具备丰富的实践经验和专业技能，以应对各种设备故障。

3、在设备安装与维修过程中，有时需要进行部件替换，但替换部件的性能应不低于原部件。

4、调试是机电设备安装的最后一个阶段，通过调试可以确保设备的正常运行。

四、简答题1、请简述机电设备安装的主要过程。

2、请简述机电设备维修的方法及其适用场景。

3、请简述机电设备安装与维修的重要性及其应用价值。

五、综合题1、请结合实际案例，阐述一次机电设备故障及其解决方法。

2、请分析机电设备安装与维修过程中可能遇到的问题，并提出相应的解决方案。

3、请探讨如何通过优化机电设备安装与维修流程，提高设备的运行效率和使用寿命。

六、思考题1、请思考在机电设备安装与维修过程中，如何平衡理论知识和实践经验的关系？2、请思考如何通过技术创新，提高机电设备安装与维修的效率和准确性？3、请思考在人力资源管理和培训方面，如何提高机电设备安装与维修人员的专业素养？机电安装流程图机电安装流程图：从规划到竣工的全面解析在建筑领域中，机电安装是一项关键的工程，它涵盖了电气、机械和管道等多个专业领域。

为了帮助大家更好地理解机电安装流程，本文将详细介绍从规划到竣工的整个过程。

一、规划阶段1、确定项目需求：根据建筑物的功能和设计，确定所需的电气、机械和管道系统等。

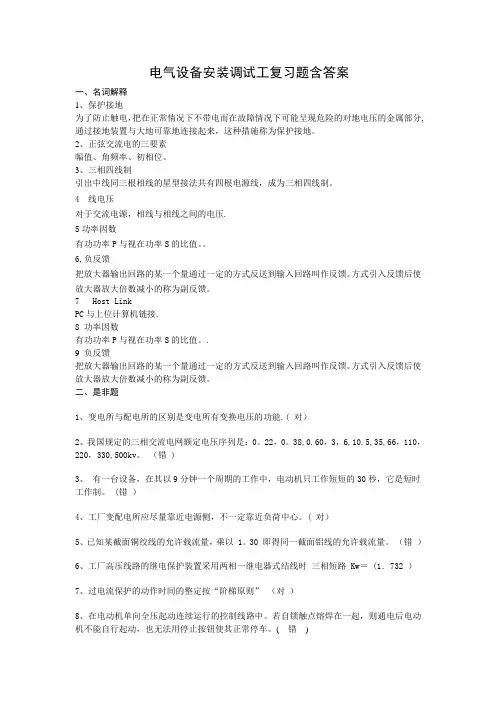

电气设备安装调试工复习题含答案一、名词解释1、保护接地为了防止触电，把在正常情况下不带电而在故障情况下可能呈现危险的对地电压的金属部分,通过接地装置与大地可靠地连接起来，这种措施称为保护接地。

2、正弦交流电的三要素幅值、角频率、初相位。

3、三相四线制引出中线同三根相线的星型接法共有四根电源线，成为三相四线制。

4 线电压对于交流电源，相线与相线之间的电压.5功率因数有功功率P与视在功率S的比值。

6,负反馈把放大器输出回路的某一个量通过一定的方式反送到输入回路叫作反馈。

方式引入反馈后使放大器放大倍数减小的称为副反馈。

7 Host LinkPC与上位计算机链接.8 功率因数有功功率P与视在功率S的比值。

.9 负反馈把放大器输出回路的某一个量通过一定的方式反送到输入回路叫作反馈。

方式引入反馈后使放大器放大倍数减小的称为副反馈。

二、是非题1、变电所与配电所的区别是变电所有变换电压的功能.( 对）2、我国规定的三相交流电网额定电压序列是：0。

22，0。

38,0.60，3，6,10.5,35,66，110，220，330,500kv。

（错 )3、有一台设备，在其以9分钟一个周期的工作中，电动机只工作短短的30秒，它是短时工作制。

(错）4、工厂变配电所应尽量靠近电源侧，不一定靠近负荷中心。

( 对）5、已知某截面铜绞线的允许载流量，乘以 1。

30 即得同一截面铝线的允许载流量。

（错）6、工厂高压线路的继电保护装置采用两相一继电器式结线时三相短路 Kw＝ (1．732 ）7、过电流保护的动作时间的整定按“阶梯原则” （对）8、在电动机单向全压起动连续运行的控制线路中。

若自锁触点熔焊在一起，则通电后电动机不能自行起动，也无法用停止按钮使其正常停车。

( 错)9、交流接触器具有电磁式机构，当线路突然短路时，可实现零压保护。

（对）10、中间继电器与交流接触器具有相同的电磁机构,只是中间继电器的触头更多一些，使用中可以相互代换。

机电设备安装维修与调试复习题徐工集团机电112 机电机电设备地脚螺栓的种类：固定式、锚定式（锤头式和双头螺柱式）两种安装方法：有一次浇灌法和二次浇灌法两种垫板在使用中应注意哪些问题：1高度应在30~100mm内2为了更好的承受压力，垫板与基面必须紧密结合3设备机座下面有向内的凹缘时，垫板要安装在凹缘下面4设备找平后，平垫板应露出设备底座外缘10~30mm，斜垫板应露出10~50mm，以利于调整。

而垫板与地脚螺栓边缘的距离应有50~150mm，以便于螺孔灌浆。

5每组垫板的块数以三块为宜，厚的放在下面，薄的放在上面，最薄的放在中间，在拧紧地脚螺栓后，每组垫板的压紧程度必须一致，不允许有松动现象。

机械设备的安装：就是把设备定位到基础上，要求设备找平、找正。

内容包括设置垫板、设备就位、找正、找平、二次灌浆、试运行等几个问题。

4设备就位、找正、找平、找标高二次灌浆的定义:基础灌浆时，预先留出安装地脚螺栓的孔（即预留孔），在设备安装时将地脚螺栓放入孔内，在灌入商品混凝土或水泥砂浆，使地脚螺栓固定，这种方法称为固定。

二次灌浆的作用：主要起防止垫板松动的作用。

什么叫设备：设备通常是泛指生产、生活领域的物资技术装备、设施、装置和仪器等可长期使用，且基本保持原有实物形态的物质资料。

设备是企业的主要生产工具，在现在的企业生产经营活动中居于极其重要的地位，是企业现代化水平的重要标志。

什么叫设备管理：设备管理是指以设备为研究对象，追求设备综合效率与寿命周期费用经济度，运用现代科学技术、管理理论与方法对设备寿命周期的全过程（从规划决策、设计制造、选型采购、安装调试、使用维修、改造更新直至报废处理为止），从技术、经济等方面进行科学管理。

设备管理是企业生产经营管理的重要组成部分，搞好设备管理工作是实现企业生产经营目标的重要保障，是实现企业可持续发展的基本要求。

设备管理包括哪些内容：设备的实物形态管理和价值形态管理两个方面的内容设备的维护哪三级保养？三级保养制度主要内容：设备的日常维护保养、一级保养和二级保养。

机电一体化设备组装与调试复习知识点1.齿轮传动的基本要传动平稳、承载能力强。

2. 主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等，简称“长对正、高平齐、宽相等”，这就是三视图投影规律。

3.节约用电的措施和途径，一是提高用电管理水平，二是依靠技术进步和设备改造。

4.提高企业供电的功率因数的方法，一是提高自然功率因数，二是无功补偿。

5.对支路较多的电路求解，用回路电流法较为方便。

对只有两个节点的电路求解，用节点电压法最为简便。

6.用叠加原理分析电路，假定某个电源单独作用时，应将其余的恒压源作全部短路处理，将恒流源作全部开路处理。

7.任何只包含电阻和电源的线性有源二端网络，对外都可以用一个等效电源来代替。

8.端电压与电流无关的电源称为理想电压源。

实际电压源为一个理想电压源与阻相串联而成。

9.电流值大小与电压无关的电源称为理想电流源。

实际电流源为一个理想电流源与阻相并而成。

10.在正弦交流电路中，流过纯电感线圈中的电流比它两端的电压在相位上滞后９0°。

11.衡量电感线圈与交流电源之间能量交换能力的物理量称为无功功率。

12.在电路中，电感有抑制高频谐波电流的作用；电容有抑制低频谐波电流的作用。

13.三相负载对称的条件是：各相负载的阻抗相等，阻抗角也相等。

14.三相四线制系统中，中性线的作用是使Ｙ连接的不对称负载上的相电压保持对称。

15.把被测的电量或磁量与同类标准量相比较的过程称为电工测量。

16. 溢流阀用来调节液压系统中的恒定的压力。

17.压力传感器是工业实践中最为常用的一种传感器，而我们通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也称为压电传感器。

18. 旋转编码器是用来测量转速的装置，光电式旋转编码器通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出（REP）。

它分为单路输出和双路输出两种。

19. 光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。

一、计算题
1 见车床传动系统图，在CA6140上加工螺距为Xmm的米制螺纹时，请列出传动平衡方程式。

并给出主轴转速；基本变速组和倍增变速组的变速比值。

2 见车床传动系统图，在CA6140上加工α=X（牙/in）的米制螺纹时，请列出传动平衡方程式。

并给出主轴转速；基本变速组和倍增变速组的变速比值。

3在X6132型铣床上用FW125型分度头铣削Z=X，m=2.5mm的直齿轮，试确定分度方法和分度方案。

FW125型万能分度头备有分度盘8圈孔的孔数为：16 24 30 36 41 47 57 59，
二、问答题
A空压机及安装部分
1 简述活塞式空压机的基本结构。

2 简述水准仪的用途和主要构成装置。

3简述活塞式空压机的阀的类型和功能。

4简述经纬仪的用途和主要构成装置。

5空气压缩机上曲轴的功能和与它有相对运动的零件有哪些？
6 垫铁的功能是什么？如何放置垫铁？
B 机床部分
1见CA6140型车床传动系统图，分析溜板箱的功能和主要结构。

2简述在X6132型铣床上用FW125万能分度头加工工件螺旋槽的方法。

3见车床传动系统图，请简要说明CA6140传动系统中各离合器M1至M9的功用。

4分析主轴箱运动输出的途径，这些途径有何不同。

5列出CA6140型车床正常纵向进给量的传动平衡方程式。

（不化
6 解释下列机床型号的含义。

M1432A，X6132，Y3150E，B6165
7 为什么车螺纹运动传动链（非标和精密螺纹除外）中必须有基本变速组和倍增变速组？
8卧式车床的主轴起动缓慢，试分析原因并说明解决办法。

机电设备的电气安装与调试复习题及参考答案1、简述交流接触器的工作原理。

答：交流接触器的线圈通电后，线圈中流过的电流产生磁场，使铁心磁化产生足够大的吸力，克服弹簧的反作用力，将衔铁吸合，三对主触头和辅助动合触头均闭合，辅助动断触头断开；当线圈断电或电压下降时，电磁吸力过小，衔铁在反作用弹簧的作用下复位，带动各触头复位。

即当交流接触器的线圈得电时，接触器的各触头动作——动断触头断开、动合触头闭合；当线圈断电或欠压时，接触器各触头复位——动合触头断开、动断触头闭合。

2、交流接触器为什么要装灭弧装置？答：交流接触器在断开大电流或高电压电路时，在动、静触点之间会产生很强的电弧。

电弧不仅会灼伤触点，缩短触点的使用寿命，还会使电路切断的时间延长，甚至造成弧光短路或引起火灾事故。

因此，触点间的电弧应尽快熄灭。

交流接触器灭弧装置的作用是熄灭触点时产生的电弧，以减轻对触点的灼伤，保证可靠地分断电路。

3、LD 、LDI 与OUT指令的功能分别是什么？答：LD (取) 与LDI (取反) 指令用于与母线相连的接点，此外还可用于分支电路的起点。

LD 适用于动合触头与母线相连，LDI (取反)适用于动断触头与母线相连。

OUT 指令是线圈的驱动指令，可用于输出继电器、辅助继电器、定时器、计数器、状态寄存器等，但不能用于输入继电器。

OUT 指令用于并行输出，能连续使用多次。

4、简述PLC 输出接线端子与COM 端子之间的对应关系。

答：PLC 输出接线端子与COM 端子之间的对应关系如下表所示。

5、切削液无法喷出时的故障诊断思路是什么？答：第一步先检查冷却液是否充足，如果冷却液不够，需要添加冷却液。

如果冷却液足够，当按下面板上冷却液开关时，检查冷却泵是否旋转，如果电动机不旋转，检查电动机是不是被铁屑卡住，如果没有被卡住，则怀疑是主电路的问题，检查交流接触器即可解决问题。

6、如何实现电动机的过载保护？答：在控制线路的控制回路串接热继电器的辅助动断触点，在主回路中串接热继电器的热元件来实现电动机的过载保护。

机电设备安装与维护复习题机电设备安装与维护复习题一、选择题1. 下列哪项不属于机电设备安装的基本原则？A. 安全性原则B. 经济性原则C. 美观性原则D. 可靠性原则2. 机电设备的安装应符合哪项要求？A. 设备与设备之间要有一定的距离B. 设备与墙壁之间要有一定的距离C. 设备与地面之间要有一定的距离D. 设备与管道之间要有一定的距离3. 机电设备的维护主要包括哪些内容？A. 清洁保养B. 检查维修C. 更新升级D. 以上都是4. 机电设备的维护工作应该由谁来负责？A. 设备制造商B. 设备用户C. 设备安装人员D. 设备销售商5. 下列哪项不属于机电设备的常见故障？A. 电气故障B. 机械故障C. 环境故障D. 人为故障二、填空题1. 机电设备的安装位置应符合________的要求。

2. 机电设备的维护工作应定期进行，遵循________的原则。

3. 机电设备的常见故障可以通过________方法进行排除。

4. 机电设备的维护工作应由专业的________负责。

5. 机电设备的维护工作应根据设备的________进行。

三、简答题1. 请简要介绍机电设备的安装原则。

2. 机电设备的维护工作为什么重要？请举例说明。

3. 请列举几种常见的机电设备故障，并简要介绍其排除方法。

四、论述题请论述机电设备的安装与维护对于设备的使用寿命和性能稳定性的影响。

参考答案：一、选择题1. C2. D3. D4. B5. C二、填空题1. 安全、经济、美观2. 定期、综合、预防性3. 维修、更换、调试4. 维护人员5. 使用情况、维护手册三、简答题1. 机电设备的安装原则包括安全性原则、经济性原则、美观性原则和可靠性原则。

安全性原则要求设备安装位置应符合安全要求，避免发生意外事故；经济性原则要求设备安装位置应合理，节约空间和成本；美观性原则要求设备安装位置应美观整洁，符合环境要求；可靠性原则要求设备安装位置应稳定可靠，避免因安装不当导致设备故障。
