基于NE5532的前置放大器的设计

音频小信号前置放大电路1 选题背景在现在的时代我们的身边有着各种各样对于声音放大的需求，如麦克风，及一些音像设备中是最常见的，随着人们生活质量的提高对于音质的要求也越来越高，简单的音质已经无法满足大家的需求，恶劣的音质也对人们的日常生活有很大的影响，就如同噪音一样，在对音质进行调整中，对其放大是很重要的内容，音频放大电路就是在保持原声的基础上对声音进行放大，对声音中小信号的放大在音频放大电路中也有着很重要的应用，对小信号的放大可以让我们更好的获得对较弱的原声的放大，对较弱的音频进行放大后可以更好的去分析这个音频信号，对于科学研究和电子产品的开发很有帮助，也可以充分的满足人们的需求。

1．1指导思想“放大”的本质是实现能量的控制，即能量的转换：用能量比较小的输入信号来控制另一个能源，使输出端的负载上得到能量比较大的信号。

放大的对象是变化量，放大的前提是传输不失真。

通过NE5532对小信号进行放大，对相应的电阻进行合理的选择以达到对放大倍数的要求，对输出部分串电阻来达到对输出电阻的要求。

1．2 方案论证方案一：采用NE5532两级电路放大方法，用运算放大器作音频前置放大电路。

其优点是体积小、噪音低、功耗小、一致性较好。

利用运算放大器可取得很深的负反馈，同时提高不失真输出，使信号失真度在1%以下。

方案二：采用NE5532一级放大方法，优点是所用资源少，更加的简便，缺点是不稳定，电流过大，故予以否定综合考虑，采用方案一1．3 基本设计任务设计并制作音频小信号前置放大电路。

具体要求如下：≥1000；（40分）（１）放大倍数AV（２）通频带20Hz~20KHz；（40分）≥１MΩ;输出电阻R O＝600Ω；（10分）（３）放大电路的输入电阻RI说明：设计方案和器件根据题目要求自行选择，但要求在通用器件范围内。

测试条件：技术指标在输入正弦波信号峰值Vpp=10mv的条件进行测试（输入输出电阻通过设计方案预以保证），设计报告中应有含有详细的测试数据说明设计结果。

基于NE5532的前置放大器的设计
一、设计题目
1.基于NE5532的前置放大器的设计
2．设计指标：
采用两级放大，第一级放大5倍，第二级放大20倍。

二、基本原理
1.NE5532中有两组放大器，其中4脚和8脚分别为负正电源输入端，1脚和7
脚为运放输出，2脚和6脚为反相输入，3为和5脚同相输入。

NE5532用±12V供电
2、电路采用负向反馈。

三、设计步骤
1．电路图设计
（1）确定目标：根据系统要求放大电路的原理图。

（2）参数选择：根据系统指标的要求，确定各模块电路中元件的参数。

四、电路设计
1、放大倍数的理论分析:第一级放大的倍数51112=+
=R R A
第二级放大倍数201245
≈+=R R A 。

两级的放大倍数：10021=⨯=A A A
将放大器封装的到电路图如下：
五、调试及其仿真结果
电阻：R1=10K R3=R6=1k R2=50k R5=200K 滤波电容：C1=10uF C2=0.1uf
仿真得到的通频带为：0～300KHZ 4.2～286KHZ。

NE5532中文资料引脚图NE5532功放：NE5532是高性能低噪声双运算放大器（双运放）集成电路。

与很多标准运放相似，但它具有更好的噪声性能，优良的输出驱动能力及相当高的小信号带宽，电源电压范围大等特点。

因此很适合应用在高品质和专业音响设备、仪器、控制电路及电话通道放大器。

用作音频放大时音色温暖，保真度高，在上世纪九十年代初的音响界被发烧友们誉为“运放之皇”，至今仍是很多音响发烧友手中必备的运放之一。

NE5532管脚，NE5532引脚功能：1:AMPOUT1放大信号输出（1）2:IN1-反相信号输入（1）3:IN1+同相信号输入（1）4:GND接地5:IN2+同相信号输入（2）6:IN2-反相信号输入（2）7:AMPOUT2放大信号输出（2）8:Vcc电源NE5532价格：NE5532是属于发烧运放集成电路，价格因厂家和性能等级不同相差非常大，从几毛到几块再到几百块，甚者更高不等。

NE5532生产厂家：TI[TexasInstruments]、ON、PHILIPS、Semiconductor...NE5532描述：The NE5532，NE5532A，SA5532，and_SA5532A devices are high-performance operational amplifiers combining excellent DC and_AC characteristics.They feature very low noise，high output-drive capability，high unity-gainand_maximum-output-swing bandwidths，low distortion，high slew rate，input-protection diodes，and_output short-circuit protection. These operational amplifiers are compensated internally for unity-gain operation. These devices have specified maximum limits for equivalent input noise voltage.NE5532特性：Equivalent Input Noise Voltage:5 nV/√Hz Typ at 1 kHzUnity-Gain Bandwidth: 10 MHz TypCommon-Mode Rejection Ratio: 100 dB TypHigh DC Voltage Gain: 100 V/mV TypPeak-to-Peak Output Voltage Swing 26 V Typ With VCC± = ±15 V and_RL = 600 ?High Slew Rate: 9 V/μs TypNE5532相关型号：NE5532p、NE5532、NE5532A、SA5532、SA5532、ARC4558、JRC4558D、NE4558、OP275、EL2244、AD827你是不是在找？1、NE5532前置放大电路图2、NE5532前置3、NE5532放大4、NE5532电路5、NE5532芯片怎么用6、NE5532前级电路图7、NE5532负反馈电容8、5532运放2604哪个好9、NE5532p10、NE5532p用什么代换11、NE5532封装12、NE5532前级电路图经典13、opa2604运放比5532好吗NE5532相关运放：1、LM833N BJT工艺双运放噪声4.5nV/√Hz GBW:15M 压摆率:7V/uS 输入失调电压:0.3mV 温漂:2.0uV/℃2、OPA627 BJT工艺单运放噪声4.5nV/√Hz GBW:16M 压摆率:55V/uS 输入失调电压:0.13mV 温漂:1.2uV/℃3、OPA2604 FET工艺双运放噪声10nV//√Hz GBW:20M 压摆率:25V/uS 输入失调电压:1mV 温漂:8uV/℃4、NE5534 BJT工艺单运放噪声3.5nV/√Hz GBW:10M 压摆率:13V/uS 输入失调电压:0.5mV 温漂:规格书未给出5、NE5532 BJT工艺双运放噪声5nV/√Hz GBW:10M 压摆率:9V/uS 输入失调电压:0.5mV 温漂:规格书未给出代替NE5532，NE5532用什么代替?NE5532是双路低噪声高速音频运算放大器，op275:和5532比，胆性还重一点，解析力、低频、音场更好一点，可以买贴片的来打磨声卡用（特别是创新的），可以改善硬冷的数码声。

NE5532中文资料引脚图NE5532功放：NE5532是高性能低噪声双运算放大器（双运放）集成电路。

与很多标准运放相似，但它具有更好的噪声性能，优良的输出驱动能力及相当高的小信号带宽，电源电压范围大等特点。

因此很适合应用在高品质和专业音响设备、仪器、控制电路及电话通道放大器。

用作音频放大时音色温暖，保真度高，在上世纪九十年代初的音响界被发烧友们誉为“运放之皇”，至今仍是很多音响发烧友手中必备的运放之一。

NE5532管脚，NE5532引脚功能：1:AMPOUT1放大信号输出（1）2:IN1-反相信号输入（1）3:IN1+同相信号输入（1）4:GND接地5:IN2+同相信号输入（2）6:IN2-反相信号输入（2）7:AMPOUT2放大信号输出（2）8:Vcc电源NE5532价格：NE5532是属于发烧运放集成电路，价格因厂家和性能等级不同相差非常大，从几毛到几块再到几百块，甚者更高不等。

NE5532生产厂家：TI[TexasInstruments]、ON、PHILIPS、Semiconductor...NE5532描述：The NE5532， NE5532A， SA5532， and_SA5532A devices are high-performance operational amplifiers combining excellent DC and_AC characteristics.They feature very low noise， high output-drive capability， high unity-gain and_maximum-output-swing bandwidths， low distortion， high slew rate，input-protection diodes， and_output short-circuit protection. These operational amplifiers are compensated internally for unity-gain operation. These devices have specified maximum limits for equivalent input noise voltage.NE5532特性：Equivalent Input Noise Voltage:5 nV/√Hz Typ at 1 kHzUnity-Gain Bandwidth: 10 MHz TypCommon-Mode Rejection Ratio: 100 dB TypHigh DC Voltage Gain: 100 V/mV TypPeak-to-Peak Output Voltage Swing 26 V Typ With VCC± = ±15 V and_RL = 600 ?High Slew Rate: 9 V/μs TypNE5532相关型号：NE5532p、NE5532、NE5532A、SA5532、SA5532、ARC4558、JRC4558D、NE4558、OP275、EL2244、AD827你是不是在找？1、NE5532前置放大电路图2、NE5532前置3、NE5532放大4、NE5532电路5、NE5532芯片怎么用6、NE5532前级电路图7、NE5532负反馈电容8、5532运放2604哪个好9、NE5532p10、NE5532p用什么代换11、NE5532封装12、NE5532前级电路图经典13、opa2604运放比5532好吗NE5532相关运放：1、LM833N BJT工艺双运放噪声4.5nV/√Hz GBW:15M 压摆率:7V/uS 输入失调电压:0.3mV 温漂:2.0uV/℃2、OPA627 BJT工艺单运放噪声4.5nV/√Hz GBW:16M 压摆率:55V/uS 输入失调电压:0.13mV 温漂:1.2uV/℃3、OPA2604 FET工艺双运放噪声10nV//√Hz GBW:20M 压摆率:25V/uS 输入失调电压:1mV 温漂:8uV/℃4、NE5534 BJT工艺单运放噪声3.5nV/√Hz GBW:10M 压摆率:13V/uS 输入失调电压:0.5mV 温漂:规格书未给出5、NE5532 BJT工艺双运放噪声5nV/√Hz GBW:10M 压摆率:9V/uS 输入失调电压:0.5mV 温漂:规格书未给出代替NE5532，NE5532用什么代替?NE5532是双路低噪声高速音频运算放大器，op275:和5532比，胆性还重一点，解析力、低频、音场更好一点，可以买贴片的来打磨声卡用（特别是创新的），可以改善硬冷的数码声。

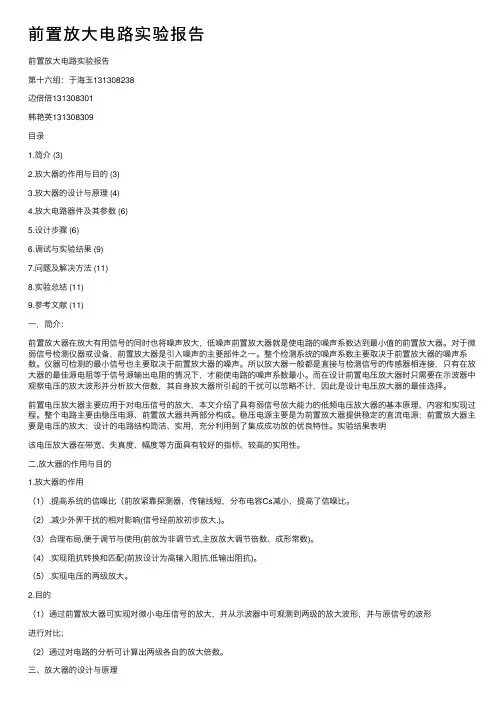

前置放⼤电路实验报告前置放⼤电路实验报告第⼗六组：于海⽟131308238边倍倍131308301韩艳英131308309⽬录1.简介 (3)2.放⼤器的作⽤与⽬的 (3)3.放⼤器的设计与原理 (4)4.放⼤电路器件及其参数 (6)5.设计步骤 (6)6.调试与实验结果 (9)7.问题及解决⽅法 (11)8.实验总结 (11)9.参考⽂献 (11)⼀．简介：前置放⼤器在放⼤有⽤信号的同时也将噪声放⼤，低噪声前置放⼤器就是使电路的噪声系数达到最⼩值的前置放⼤器。

对于微弱信号检测仪器或设备，前置放⼤器是引⼊噪声的主要部件之⼀。

整个检测系统的噪声系数主要取决于前置放⼤器的噪声系数。

仪器可检测的最⼩信号也主要取决于前置放⼤器的噪声。

所以放⼤器⼀般都是直接与检测信号的传感器相连接，只有在放⼤器的最佳源电阻等于信号源输出电阻的情况下，才能使电路的噪声系数最⼩。

⽽在设计前置电压放⼤器时只需要在⽰波器中观察电压的放⼤波形并分析放⼤倍数，其⾃⾝放⼤器所引起的⼲扰可以忽略不计，因此是设计电压放⼤器的最佳选择。

前置电压放⼤器主要应⽤于对电压信号的放⼤，本⽂介绍了具有弱信号放⼤能⼒的低频电压放⼤器的基本原理、内容和实现过程。

整个电路主要由稳压电源、前置放⼤器共两部分构成。

稳压电源主要是为前置放⼤器提供稳定的直流电源；前置放⼤器主要是电压的放⼤；设计的电路结构简洁、实⽤，充分利⽤到了集成成功放的优良特性。

实验结果表明该电压放⼤器在带宽、失真度、幅度等⽅⾯具有较好的指标、较⾼的实⽤性。

⼆.放⼤器的作⽤与⽬的1.放⼤器的作⽤（1）.提⾼系统的信噪⽐（前放紧靠探测器，传输线短，分布电容Cs减⼩，提⾼了信噪⽐。

（2）.减少外界⼲扰的相对影响(信号经前放初步放⼤.)。

（3）合理布局,便于调节与使⽤(前放为⾮调节式,主放放⼤调节倍数、成形常数)。

（4）.实现阻抗转换和匹配(前放设计为⾼输⼊阻抗,低输出阻抗)。

（5）.实现电压的两级放⼤。

NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。

由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。

因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。

在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。

一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。

放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。

当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。

笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。

C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。

在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。

二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。

由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。

西安电子科技大学长安学院数字电路课程设计题目：基于NE5532的耳机功率放大器专业：生物医学班级：07221******学号：********指导教师：时间：2009年11月基于NE5532的耳机功率放大器一、引言“耳放”即耳机放大器。

耳放主要功用就是在前端提供充足的放大功率。

帮耳机推出足够音量，尤其是遭遇上高阻抗、低灵敏度的专业耳机时，耳放更是扮演着不可或缺的重要角色。

当然它的作用不仅止于放大功率，依据电路设计，使用的放大组件等，都会对各频段的音色产生不同的影响。

例如使用真空管作为放大组件的胆机具有音染较明显的特色，虽然略微失真但声音却更温暖悦耳。

因此耳放其实也具有调音的效果。

随着现代生活品质的上升，用耳机欣赏音乐的人群日趋增加，但大多数还是停留在直接用耳机连接随身听、音乐手机等小型音源的方式为主。

可是这类音源通常受限于产品体积、成本等各方面因素，仅能容纳简单的电路设计，难免会有输出功率不足，无法推动耳机，音质还原效果不佳的疑虑存在。

所以在耳机系统中，在音源与耳机之间加入一个耳机放大器的环节，可以改善音质、调整系统的音色走向，这已经在耳机发烧友中形成共识。

但是耳机放大器的市场售价普遍偏高，机型偏少，而且所采用的进口货中最便宜的也不低于2000元，如英国“音乐传真”的X-CANS、GRAHAM的SOLO和美国RADORA1，贵的可达数万元人民币，如美国HEADROOM的新旗舰售价为3333美元。

国内产品中目前已经实现商品化生产的国产耳机放大器有北京清华大学吴刚设计制作的A1SE（晶体管）及T2A（电子管）、北京欧博的Cyber 20。

在平时的生活中通常以下几类人对音响有着发烧级的要求：①音响发烧友，这类人群对于音响有很深的认识，对器材非常的了解，以“玩音响”听音乐为人生乐趣。

②对音质有较高要求的人群，在听音乐的同时会去在乎整个音响系统的音色取向，是市场最大的潜在人群。

③追求高生活品质，有着高收入的人群，他们不在乎东西的好坏，只注重物质追求和独特的的个人品味。

课程设计报告课程名称：模拟电子技术基础设计名称：带前置放大的音频功率放大器姓名：学号:班级：日期：摘要本电路设计采用前置放大电路和音频功率放大电路相结合的放大模式，前者采用有“运放之皇”的NE5532对电压进行放大，后者采用性能优良的LM386对电压和电流放大，给音响放大器的负载（扬声器）提供一定的输出功率。

当负载一定时，希望输出的功率尽可能大，输出的信号的非线形失真尽可能的小，效率尽可能的高。

在前置放大和功放之间加上一个滑动变阻，就保证了音量可调，在滑动变阻器之前再加上一足够大电阻，这样保证了信号不失真。

除此之外，加上相应的旁路电容又使得电路具有杂音小，有电源退偶，无自激等优点。

根据实例电路图和已经给定的原件参数，使用multisim10软件模拟电路，并对其进行静态分析，动态分析，显示波形图，计算数据等操作。

关键词： NE5532 LM386 性能优良音量可调杂音小目录一、设计的目的及任务1.1设计的目的1.2 设计的任务及要求二、电路设计总方案及原理框图2.1原理框图2.2电路设计方案三、各组成部分的工作原理3.1.1弱信号前置放大级电路图3.1.2前置放大电路图工作原理3.2.1音频功率放大电路图3.2.2音频功率放大电路的工作原理四、电路仿真4.1 设计的总电路图4.2应用Multisim 11进行的仿真结果五、电路的安装及调试六、电路的实验结果七、实验总结八、仪器仪表明细清单参考文献一、设计的目的及任务1.1设计的目的1，了解音频放大电路的形成和用途。

2，掌握音频放大电路的一种实现方法。

3，提高独立设计电路和验证试验的能力。

4，熟悉运用Multisim 11软件进行仿真，学会焊接技术。

1.2 设计的任务及要求前置放大器的放大倍数为10 倍，使用单电源低噪声集成运放NE5534、OP-27A，功率放大采用LA4100、或LM386、或其他型号。

音量可调，杂音小，有电源退耦，无自激。

二、电路设计总方案及原理框图2.1原理框图图1系统原理框图2.2电路设计方案根据推任务要求，设计总电路需要弱信号前置放大级电路和功率放大电路两个基本电路，其中前置级主要完成小信号的电压放大任务；功率放大级则实现对信号的电压和电流放大任务。

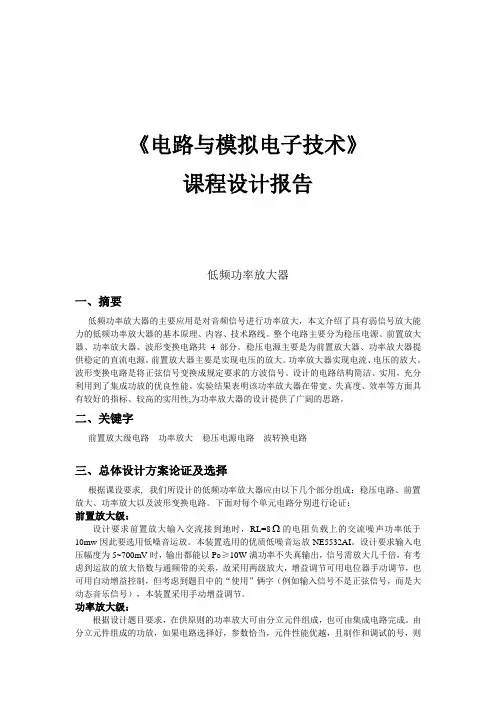

《电路与模拟电子技术》课程设计报告低频功率放大器一、摘要低频功率放大器的主要应用是对音频信号进行功率放大，本文介绍了具有弱信号放大能力的低频功率放大器的基本原理、内容、技术路线。

整个电路主要分为稳压电源、前置放大器、功率放大器、波形变换电路共 4 部分。

稳压电源主要是为前置放大器、功率放大器提供稳定的直流电源。

前置放大器主要是实现电压的放大。

功率放大器实现电流、电压的放大。

波形变换电路是将正弦信号变换成规定要求的方波信号。

设计的电路结构简洁、实用，充分利用到了集成功放的优良性能。

实验结果表明该功率放大器在带宽、失真度、效率等方面具有较好的指标、较高的实用性,为功率放大器的设计提供了广阔的思路。

二、关键字前置放大级电路功率放大稳压电源电路波转换电路三、总体设计方案论证及选择根据课设要求, 我们所设计的低频功率放大器应由以下几个部分组成：稳压电路、前置放大、功率放大以及波形变换电路。

下面对每个单元电路分别进行论证：前置放大级：设计要求前置放大输入交流接到地时，RL=8 的电阻负载上的交流噪声功率低于10mw因此要选用低噪音运放。

本装置选用的优质低噪音运放NE5532AI。

设计要求输入电压幅度为5~700mV时，输出都能以P o≥10W满功率不失真输出，信号需放大几千倍，有考虑到运放的放大倍数与通频带的关系，故采用两级放大，增益调节可用电位器手动调节，也可用自动增益控制，但考虑到题目中的“使用”俩字（例如输入信号不是正弦信号，而是大动态音乐信号），本装置采用手动增益调节。

功率放大级：根据设计题目要求，在供原则的功率放大可由分立元件组成，也可由集成电路完成。

由分立元件组成的功放，如果电路选择好，参数恰当，元件性能优越，且制作和调试的号，则性能很可能高过较好的集成功效。

许多优质功放是分立功放。

但其中有一个元件出现问题或是搭配不当，则性能很可能低于一般集成功放，为了不至于因过载，过流，过热等损坏还得加复杂的保护电路。
