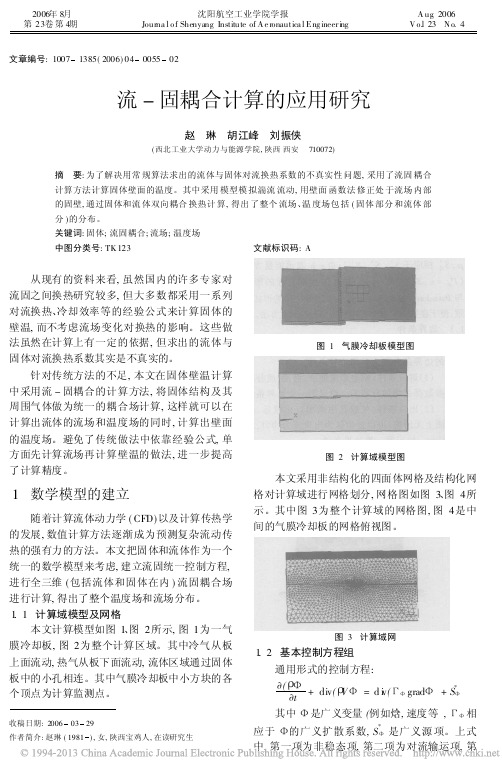

文章编号:10071385(2006)04005502流-固耦合计算的应用研究赵 琳 胡江峰 刘振侠(西北工业大学动力与能源学院,陕西西安 710072)摘 要:为了解决用常规算法求出的流体与固体对流换热系数的不真实性问题,采用了流固耦合计算方法计算固体壁面的温度。
其中采用模型模拟湍流流动,用壁面函数法修正处于流场内部的固壁,通过固体和流体双向耦合换热计算,得出了整个流场、温度场包括(固体部分和流体部分)的分布。
关键词:固体;流固耦合;流场;温度场中图分类号:TK123文献标识码:A从现有的资料来看,虽然国内的许多专家对流固之间换热研究较多,但大多数都采用一系列对流换热、冷却效率等的经验公式来计算固体的壁温,而不考虑流场变化对换热的影响。
这些做法虽然在计算上有一定的依据,但求出的流体与固体对流换热系数其实是不真实的。
针对传统方法的不足,本文在固体壁温计算中采用流-固耦合的计算方法,将固体结构及其周围气体做为统一的耦合场计算,这样就可以在计算出流体的流场和温度场的同时,计算出壁面的温度场。
避免了传统做法中依靠经验公式,单方面先计算流场再计算壁温的做法,进一步提高了计算精度。
1 数学模型的建立随着计算流体动力学(CFD)以及计算传热学的发展,数值计算方法逐渐成为预测复杂流动传热的强有力的方法。
本文把固体和流体作为一个统一的数学模型来考虑,建立流固统一控制方程,进行全三维(包括流体和固体在内)流固耦合场进行计算,得出了整个温度场和流场分布。
1.1 计算域模型及网格本文计算模型如图1、图2所示,图1为一气膜冷却板,图2为整个计算区域。
其中冷气从板上面流动,热气从板下面流动,流体区域通过固体板中的小孔相连。
其中气膜冷却板中小方块的各个顶点为计算监测点。
收稿日期:20060329作者简介:赵琳(1981),女,陕西宝鸡人,在读研究生图1气膜冷却板模型图图2 计算域模型图本文采用非结构化的四面体网格及结构化网格对计算域进行网格划分,网格图如图3、图4所示。

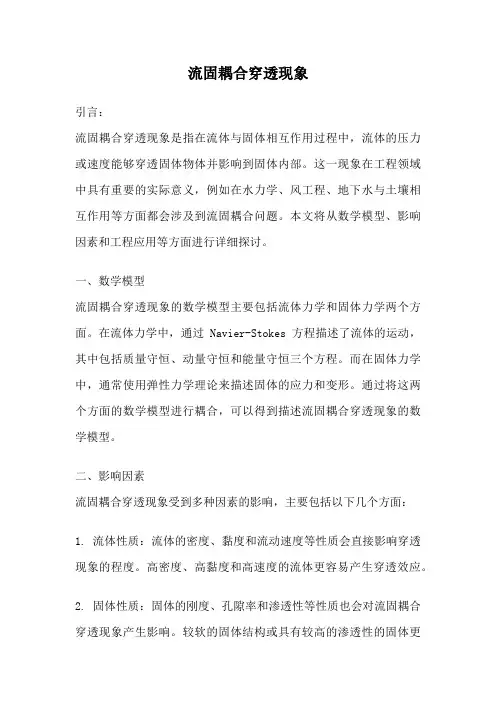

流固耦合穿透现象引言：流固耦合穿透现象是指在流体与固体相互作用过程中，流体的压力或速度能够穿透固体物体并影响到固体内部。
这一现象在工程领域中具有重要的实际意义，例如在水力学、风工程、地下水与土壤相互作用等方面都会涉及到流固耦合问题。
本文将从数学模型、影响因素和工程应用等方面进行详细探讨。
一、数学模型流固耦合穿透现象的数学模型主要包括流体力学和固体力学两个方面。
在流体力学中，通过Navier-Stokes方程描述了流体的运动，其中包括质量守恒、动量守恒和能量守恒三个方程。
而在固体力学中，通常使用弹性力学理论来描述固体的应力和变形。
通过将这两个方面的数学模型进行耦合，可以得到描述流固耦合穿透现象的数学模型。
二、影响因素流固耦合穿透现象受到多种因素的影响，主要包括以下几个方面：1. 流体性质：流体的密度、黏度和流动速度等性质会直接影响穿透现象的程度。
高密度、高黏度和高速度的流体更容易产生穿透效应。
2. 固体性质：固体的刚度、孔隙率和渗透性等性质也会对流固耦合穿透现象产生影响。
较软的固体结构或具有较高的渗透性的固体更容易受到流体的穿透。
3. 流体与固体的界面特性：流体与固体的接触面特性也会对穿透现象产生影响。
例如，界面的粗糙度、润湿性和化学反应等因素都可能影响流体与固体之间的相互作用。
4. 外部条件：外部条件如温度、压力和湿度等也会对流固耦合穿透现象产生影响。
温度的变化可能改变流体的黏度，从而影响穿透效应。
三、工程应用流固耦合穿透现象在工程领域中有着广泛的应用。
以下列举几个具体的工程应用案例：1. 地下水与土壤相互作用：在地下水资源开发和地下工程施工中，地下水与土壤之间的流固耦合穿透现象是一个重要的问题。
地下水的流动会影响土壤的稳定性和承载力，因此需要对流固耦合穿透现象进行全面的研究和分析。
2. 风工程：在高层建筑、桥梁和大型结构物等工程中，风的流动对结构物的稳定性和安全性有着重要影响。
风的流动会产生压力，在结构物表面形成气动力，通过流固耦合穿透现象传递到结构物内部，从而影响结构物的力学性能。
仿真笔记——流固耦合问题研究概述及几类典型应用一、流固耦合概述历史上，人们对流固耦合现象的早期认识源于飞机工程中的气动弹性问题。
Wright兄弟和其它航空先驱者都曾遇到过气动弹性问题。
直到1939年二战前夕，由于飞机工业的迅猛发展，大量出现的飞机气动弹性问题的需要，有一大批科学家和工程师投入这一问题的研究。
从而，气动弹性力学开始发展成为一门独立的力学分支。
如果将与飞机颤振密切相关的气动弹性研究作为流固耦合的第一次高潮的话，则与风激振动及化工容器密切相关的研究可作为流固耦合研究的第二次高潮。
事实上，从美国ASME应用力学部召开的历次流固耦合研讨会上可以看出，流固耦合问题涉及到很多方面。
比如：空中爆炸及响应，噪声相互作用问题，气动弹性，水弹性问题，充液结构内的爆炸分析，管道中的水锤效应，充液容器的晃动及毛细流中血细胞的变形，沉浸结构的瞬态运动，流固相互冲击，板的颤振及流体引起的振动，圆柱由于热交换引起支持附件松动的非线性流固耦合系统，声音与结构的相互作用，涡流与结构的相互作用，机械工程中的机械气动弹性问题等等。
1. 流固耦合力学定义和特点流固耦合力学是流体力学与固体力学交叉而生成的力学分支。
顾名思义，它是研究变形固体在流场作用下的各种行为以及固体位形对流场影响这二者交互作用的一门科学。
流固耦合力学的重要特征是两相介质之间的交互作用(fluid-solid interaction)。
变形固体在流体载荷作用下会产生变形或运动，而变形或运动又反过来影响流场，从而改变流体载荷的分布和大小。
正是这种相互作用将在不同条件下产生形形色色的流固耦合现象。
流固耦合问题可由其耦合方程来定义，这组方程的定义域同时有流体域与固体域，而未知变量含有描述流体现象的变量及描述固体现象的变量，一般而言，具有以下两点特征：•流体域或固体域均不可能单独地求解；•无法显式地消去描述流体运动的独立变量或描述固体运动的独立变量。
2. 流固耦合力学涉及领域及分类流固耦合问题涉及到很多方面。
流固耦合问题在能源工程中的应用流固耦合问题是指流体力学与固体力学在相互作用下产生的问题。
在能源工程领域，流固耦合问题的研究具有重要的意义。
本文将介绍流固耦合问题在能源工程中的应用，并探讨其对能源系统的优化与改进。
一、背景介绍能源工程是研究能源的开发、转换和利用的学科，其涉及热能、水能、风能、核能等各种能源形式。
能源系统中存在着大量的流体与固体的相互作用，例如流体力学对管道和泵站的设计与运行的影响，固体力学对煤矿开采和地下储气库的稳定性分析等。
因此，流固耦合问题的研究对于能源工程的发展具有重要的意义。
二、流固耦合问题在水力发电中的应用水力发电是利用水能转换为电能的一种可再生能源。
在水电站的设计与运行过程中，水流与水轮机的相互作用是一个典型的流固耦合问题。
通过研究水流的流动特性以及水轮机的叶轮形状和材料力学性能，可以优化水电站的设计，提高发电效率。
三、流固耦合问题在火力发电中的应用火力发电是利用化石燃料燃烧释放能量驱动汽轮机发电的一种能源形式。
在火力发电厂的锅炉中，燃料燃烧产生的高温烟气与锅炉内部的管道和冷却设备发生相互作用。
通过研究烟气的流动与热传导特性，可以改进锅炉的热效率，减少燃料的消耗。
四、流固耦合问题在核能工程中的应用核能工程是利用核反应释放能量进行发电的一种能源形式。
在核反应堆的设计与运行中，燃料的核燃烧特性与反应堆壳体的力学性能相互影响。
通过研究燃料的裂变与裂变产物的传输特性，可以提高核反应堆的安全性和效率。
五、流固耦合问题在地热能利用中的应用地热能利用是利用地下热能进行供暖和发电的一种能源形式。
在地热能井的设计和运行中，地下流体的运动与井筒的固体结构相互作用。
通过研究地下流体的温度和压力分布，以及井筒的稳定性，可以提高地热能的开发利用率。
六、结论与展望流固耦合问题在能源工程中具有广泛的应用前景。
通过研究和解决流固耦合问题，可以优化能源系统的设计与运行，提高能源的利用效率和环境友好性。

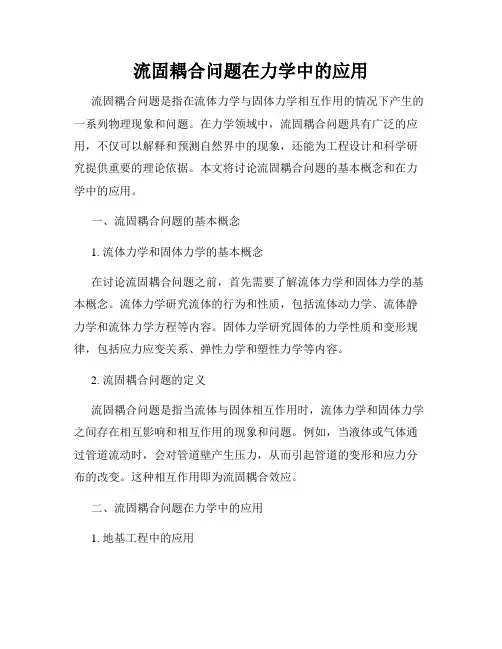

流固耦合问题在力学中的应用流固耦合问题是指在流体力学与固体力学相互作用的情况下产生的一系列物理现象和问题。
在力学领域中，流固耦合问题具有广泛的应用，不仅可以解释和预测自然界中的现象，还能为工程设计和科学研究提供重要的理论依据。
本文将讨论流固耦合问题的基本概念和在力学中的应用。
一、流固耦合问题的基本概念1. 流体力学和固体力学的基本概念在讨论流固耦合问题之前，首先需要了解流体力学和固体力学的基本概念。
流体力学研究流体的行为和性质，包括流体动力学、流体静力学和流体力学方程等内容。
固体力学研究固体的力学性质和变形规律，包括应力应变关系、弹性力学和塑性力学等内容。
2. 流固耦合问题的定义流固耦合问题是指当流体与固体相互作用时，流体力学和固体力学之间存在相互影响和相互作用的现象和问题。
例如，当液体或气体通过管道流动时，会对管道壁产生压力，从而引起管道的变形和应力分布的改变。
这种相互作用即为流固耦合效应。
二、流固耦合问题在力学中的应用1. 地基工程中的应用在地基工程中，流固耦合问题具有重要的应用价值。
例如，在土石坝的设计过程中，需要考虑水流对坝体的压力作用以及坝体对水流的阻碍作用，这就是流固耦合问题。
通过对流体力学和固体力学的综合分析，可以确定坝体的稳定性和安全性。
2. 船舶工程中的应用在船舶工程中，流固耦合问题同样具有重要的应用。
船体在水中行驶时，水流对船体的作用会引起船体的变形和扭转，这对船舶的稳定性和安全性有着重要的影响。
因此，通过对流体力学和固体力学的耦合分析，可以优化船体的设计，提高船舶的性能。
3. 石油工程中的应用在石油工程中，流固耦合问题也是一个重要的研究领域。
例如，在油井开采过程中，地下岩石的变形和裂缝形成会影响油藏的渗透性和产油能力。
通过对流体力学和固体力学的综合分析，可以优化油井的完井设计和生产操作，提高油田的开发效率。
4. 生物力学中的应用在生物力学领域中，流固耦合问题也有着重要的应用。

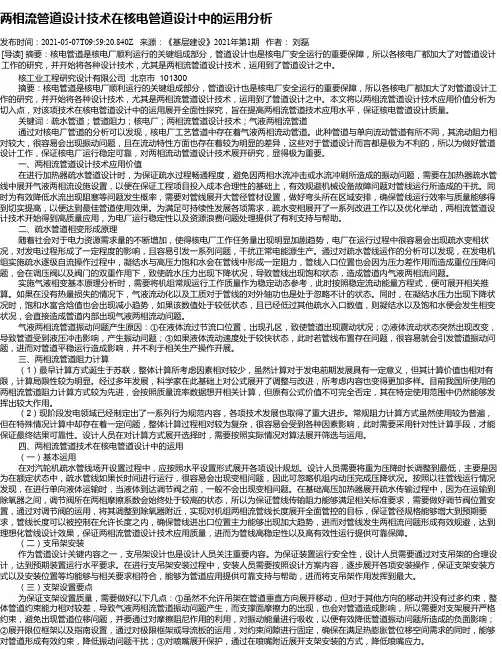

两相流管道设计技术在核电管道设计中的运用分析发布时间：2021-05-07T09:59:20.840Z 来源：《基层建设》2021年第1期作者：刘磊[导读] 摘要：核电管道是核电厂顺利运行的关键组成部分，管道设计也是核电厂安全运行的重要保障，所以各核电厂都加大了对管道设计工作的研究，并开始将各种设计技术，尤其是两相流管道设计技术，运用到了管道设计之中。
核工业工程研究设计有限公司北京市 101300摘要：核电管道是核电厂顺利运行的关键组成部分，管道设计也是核电厂安全运行的重要保障，所以各核电厂都加大了对管道设计工作的研究，并开始将各种设计技术，尤其是两相流管道设计技术，运用到了管道设计之中。
本文将以两相流管道设计技术应用价值分析为切入点，对该项技术在核电管道设计中的运用展开全面性探究，旨在提高两相流管道技术应用水平，保证核电管道设计质量。
关键词：疏水管道；管道阻力；核电厂；两相流管道设计技术；气液两相流管道通过对核电厂管道的分析可以发现，核电厂工艺管道中存在着气液两相流动管道。
此种管道与单向流动管道有所不同，其流动阻力相对较大，很容易会出现振动问题，且在流动特性方面也存在着较为明显的差异，这些对于管道设计而言都是极为不利的，所以为做好管道设计工作，保证核电厂运行稳定可靠，对两相流动管道设计技术展开研究，显得极为重要。
一、两相流管道设计技术应用价值在进行加热器疏水管道设计时，为保证疏水过程畅通程度，避免因两相水流冲击或水流冲刷所造成的振动问题，需要在加热器疏水管线中展开气液两相流设施设置，以便在保证工程项目投入成本合理性的基础上，有效规避机械设备故障问题对管线运行所造成的干扰。
同时为有效降低水流出现阻塞等问题发生概率，需要对管线展开大管径管材设置，做好弯头所在区域安排，确保管线运行效率与质量能够得到切实提高，以便达到最佳管道使用效果。
为满足可持续性发展各项需求，疏水变相展开了一系列改进工作以及优化举动，两相流管道设计技术开始得到高质量应用，为电厂运行稳定性以及资源浪费问题处理提供了有利支持与帮助。
流固耦合动力学仿真方法及工程应用流固耦合动力学仿真方法及工程应用包括:1. 流固耦合仿真方法:该方法通常使用流体力学和材料力学的基础原理来建模流固耦合现象。
将流体与固体材料紧密耦合,考虑流体的运动和材料表面的应力、应变和变形协调。
该方法的应用范围非常广泛,包括机械工程、航空航天工程、土木工程和水利工程等领域。
2. 有限元分析(FEA):有限元分析是一种计算机模拟方法,通过将整个系统划分为许多小部分,并在每个小部分中求解复杂的问题。
流固耦合动力学仿真通常涉及将流体和固体材料划分为许多单元,并对每个单元进行求解。
这种方法常用于机械工程、航空航天工程和土木工程等领域。
3. 数值模拟方法:数值模拟方法是一种通过计算机程序计算数值模型的方法。
流固耦合动力学仿真通常涉及对系统进行数值模拟,并使用计算机程序进行求解。
这种方法常用于机械工程、航空航天工程和土木工程等领域。
4. 基于物理模型的方法:基于物理模型的方法是一种将实际物理过程建模为数学模型的方法。
流固耦合动力学仿真通常涉及将实际物理过程建模为数学模型,并将其与材料力学和流体力学的基础原理进行耦合。
这种方法常用于机械工程、航空航天工程和水利工程等领域。
流固耦合动力学仿真方法及工程应用的主要方法如下:1. 有限元分析(FEA):该方法可以用于模拟流固耦合现象,将流体和固体材料划分为许多小部分,并对每个小部分进行求解。
2. 数值模拟方法:该方法可以用于模拟流固耦合现象,使用计算机程序进行求解。
3. 基于物理模型的方法:该方法可以用于将实际物理过程建模为数学模型,并将其与材料力学和流体力学的基础原理进行耦合。
4. 混合方法:混合方法是一种结合多种方法的方法,将不同方法结合起来,以获得更准确的结果。

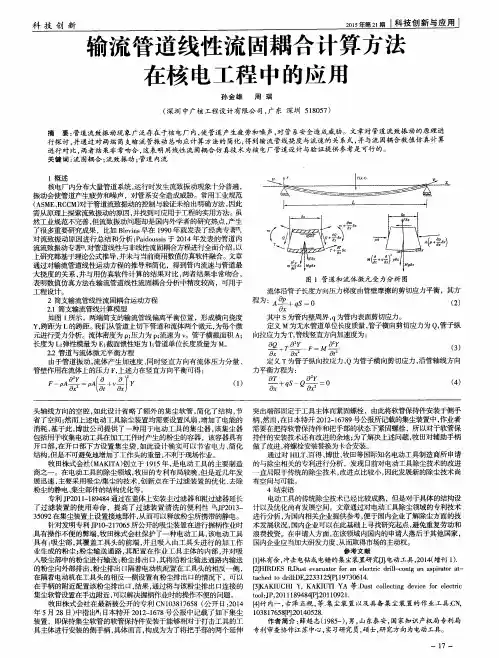

输流管道线性流固耦合计算方法在核电工程中的应用
