15通风与空调分部工程验收资料审查表

建筑工程施工质量验收资料使用说明为认真贯彻执行国家《建筑工程施工质量验收统一标准》（GB50300-2001）及各专业规范，促进和帮助施工企业做好资料的收集和整理工作，使工程技术资料管理工作做到规范化、标准化、系统化。

我站依据《建筑工程施工质量验收统一标准》GB50300-2001和有关专业规范编制了《建筑工程施工质量验收资料》。

全套共8个分册。

本册是建筑电气部分，另7册分别是土建部分、建筑给水排水及采暖部分、桩基部分、玻璃幕墙部分、钢结构部分和通风空调及电梯部分。

现将使用中应注意事项说明如下：一、建筑工程质量验收资料的收集（一）分项工程检验批1、各分项工程检验批在班组自检合格的基础上，由企业专职质检员根据国家专业规范中相应条款在下道工序施工前进行验收，填写验收记录并经监理工程师（建设单位项目专业技术人员）确认。

2、分项工程检验批质量验收记录，应按下列要求填写：①分项工程检验批质量验收记录表中“主控项目”的质量情况，应简明扼要地说明该项目实际达到的质量状况，填写质保书编号和试验报告编号，避免填写“符合规范要求”、“符合质量要求”等空洞无物的笼统结论。

②“一般项目”的质量情况，如有具体数据的就填写数据。

无数据的，填写实际情况。

当分项工程检查时发现不合格者必须进行处理。

否则，不得进行下一道工序的施工。

③施工单位检查评定结果栏目由项目专业质量检查员填写。

监理（建设）单位验收结论栏由监理工程师在核查资料、现场实测旁站后填写。

未实行监理的工程由建设单位项目专业技术负责人在核查资料、现场实测旁站后填写。

④分项工程及检验批项数，本资料中表格不够可复印，无此项及多余部分应抽掉。

3、分部子分部工程质量应由总监理工程师（建设单位项目负责人）组织施工单位项目负责人和技术、质量负责人等进行验收；必要时，可邀请设计单位参加验收。

4、如有特殊分项工程，由施工企业按有关或技术标准自制表格进行评定，并将验收资料移交总包单位归入工程质量验收资料中。

通风与空调工程资料表格修编说明一、修编依据本次工程资料表格修编根据《建筑工程施工质量验收统一标准》（GB50300-2013）及《通风与空调工程质量验收规(GB50243-2013)。

二、表格构成本次通风与空调分部工程共分20个子分部，145个分项工程，对应145个施工质量验收表格；原通风与空调分部工程共7个子分部，47个分项工程，对应47个施工质量验收表格。

本次新增表格98个。

三、填写要求1.工程名称按施工合同填写，施工单位、分包单位名称及项目经理按施工组织设计上的填写，分项工程名称按施工组织设计划分的分项工程填写。

2.检验批容量指供抽样检验样本的数量，填写本次检验的样品总数。

3.检验批部位指供检验样品所在的具体部位。

4.施工依据指施工规范、标准，即《通风与空调工程施工规范》GB50738-2011、验收依据指《建筑工程施工质量验收统一标准》（GB50300-2013）《通风与空调工程质量验收规范》（GB50243-2013）。

5.最小/实际抽样数量按照《建筑工程施工质量验收统一标准》（GB50300-2013）表3.0.9检验批最小抽样数量要求填写要求最小数量及实际抽样数量。

6.检查记录填写检查的质量情况描述。

7.检查结果填写合格或符合设计要求。

8.验收记事填写验收实际情况。

9.施工单位检查结果及监理（建设）单位验收结论要填写验收结论。

10.按《建筑工程施工质量验收统一标准》（GB50300-2013）5.05条第一款检验批质量验收记录表后应附有现场验收检查原始记录。

表格样式由施工、监理单位确定，包括：检查项目、检查位置、检查结果等内容，应由专业监理工程师、施工单位专业质量检查员、专业工长共同签署。

风管系统安装（送、排风、排烟系统）检验批质量验收记录
风管系统安装（空调系统）检验批质量验收记录
风管系统安装（净化空调系统）检验批质量验收记录
通风机安装检验批质量验收记录
通风与空调设备安装（通风系统）检验批质量验收记录
通风与空调设备安装（空调系统）检验批质量验收记录
通风与空调设备安装（净化空调系统）检验批质量验收记录
空调制冷系统安装检验批质量验收记录
空调水系统安装（金属管道）检验批质量验收记录
空调水系统安装（非金属管道）检验批质量验收记录
编号：080702∏□□
空调水系统安装（设备）检验批质量验收记录
防腐与绝热施工（风管系统）检验批质量验收记录
防腐与绝热施工（管道系统）检验批质量验收记录
工程系统调试检验批质量验收记录
通风与空调工程子分部工程与分项工程相关表
风管与配件制作（金属风管）检验批质量验收记录
风管与配件制作（非金属、复合材料风管）检验批质量验收记录
监理（建设）单位验
收结论专业监理工程师：
（建设单位项目专业技术负责人）
风管部件与与消声器制作检验批质量验收记录
编号：080103/080406/080506ODD。

建筑工程施工质量验收资料使用说明为认真贯彻执行国家《建筑工程施工质量验收统一标准》（GB50300-2001）及各专业规范，促进和帮助施工企业做好资料的收集和整理工作，使工程技术资料管理工作做到规范化、标准化、系统化。

我站依据《建筑工程施工质量验收统一标准》GB50300-2001和有关专业规范编制了《建筑工程施工质量验收资料》。

全套共8个分册。

本册是建筑电气部分，另7册分别是土建部分、建筑给水排水及采暖部分、桩基部分、玻璃幕墙部分、钢结构部分和通风空调及电梯部分。

现将使用中应注意事项说明如下：一、建筑工程质量验收资料的收集（一）分项工程检验批1、各分项工程检验批在班组自检合格的基础上，由企业专职质检员根据国家专业规范中相应条款在下道工序施工前进行验收，填写验收记录并经监理工程师（建设单位项目专业技术人员）确认。

2、分项工程检验批质量验收记录，应按下列要求填写：①分项工程检验批质量验收记录表中“主控项目”的质量情况，应简明扼要地说明该项目实际达到的质量状况，填写质保书编号和试验报告编号，避免填写“符合规范要求”、“符合质量要求”等空洞无物的笼统结论。

②“一般项目”的质量情况，如有具体数据的就填写数据。

无数据的，填写实际情况。

当分项工程检查时发现不合格者必须进行处理。

否则，不得进行下一道工序的施工。

③施工单位检查评定结果栏目由项目专业质量检查员填写。

监理（建设）单位验收结论栏由监理工程师在核查资料、现场实测旁站后填写。

未实行监理的工程由建设单位项目专业技术负责人在核查资料、现场实测旁站后填写。

④分项工程及检验批项数，本资料中表格不够可复印，无此项及多余部分应抽掉。

3、分部子分部工程质量应由总监理工程师（建设单位项目负责人）组织施工单位项目负责人和技术、质量负责人等进行验收；必要时，可邀请设计单位参加验收。

4、如有特殊分项工程，由施工企业按有关或技术标准自制表格进行评定，并将验收资料移交总包单位归入工程质量验收资料中。

表A.2.1-1 风管与配件产成品检验批质量验收记录
（金属风管）
表A.2.2 风管部件与消声器产品检验批质量验收记录
表A.2.3-1 风管系统安装检验批质量验收记录
（送风系统）
表A.2.3-2 风管系统安装检验批质量验收记录
（排风系统）
表A.2.4-1 风机与空气处理设备安装检验批质量验收记录
表A.2.5-1 空调制冷机组及系统安装检验批质量验收记录
（制冷机组及辅助设备）
表A.2.6-1 空调水系统安装检验批质量验收记录
（水泵及附属设备）
表A.2.6-2 空调冷热（冷却）水系统安装检验批质量验收记录
（金属管道）
表A.2.7-2防腐与绝热施工检验批质量验收记录
（管道系统与设备）
表A.2.8-1工程系统调试检验批质量验收记录（单机试运行及调试）
表A.2.8-2工程系统调试检验批质量验收记录（非设计满负荷条件下系统联合试运转及调试）
表A.3.1通风与空调分项工程质量验收记录
（分项工程）
表A.4.1-1通风与空调子分部工程质量验收记录
（送风系统）
表A.4.1-2通风与空调子分部工程质量验收记录
（排风系统）
表A.4.1-10通风与空调子分部工程质量验收记录
（空调（冷、热）水系统）
表A.4.1-11通风与空调子分部工程质量验收记录
（冷却水系统）
表A.4.1-17通风与空调子分部工程质量验收记录
（吸收式制冷设备系统）
表A.4.1-20通风与空调子分部工程质量验收记录
（设备自控系统）。

表A.2。

1-1 风管与配件产成品检验批质量验收记录（金属风管）表A.2。

2 风管部件与消声器产品检验批质量验收记录表A.2.3—1 风管系统安装检验批质量验收记录（送风系统）表A。

2。

3—2 风管系统安装检验批质量验收记录（排风系统）表A。

2。

4—1 风机与空气处理设备安装检验批质量验收记录表A。

2。

5—1 空调制冷机组及系统安装检验批质量验收记录（制冷机组及辅助设备）表A.2。

6-1 空调水系统安装检验批质量验收记录(水泵及附属设备）表A。

2。

6—2 空调冷热（冷却）水系统安装检验批质量验收记录(金属管道）表A。

2.7—2防腐与绝热施工检验批质量验收记录（管道系统与设备)表A。

2.8-1工程系统调试检验批质量验收记录（单机试运行及调试）表A。

2.8—2工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试）表A.3.1通风与空调分项工程质量验收记录(分项工程）表A.4。

1—1通风与空调子分部工程质量验收记录（送风系统）表A.4。

1-2通风与空调子分部工程质量验收记录(排风系统）表A.4.1—10通风与空调子分部工程质量验收记录（空调（冷、热）水系统）表A。

4。

1-11通风与空调子分部工程质量验收记录(冷却水系统）表A。

4。

1—17通风与空调子分部工程质量验收记录(吸收式制冷设备系统）表A.4。

1-20通风与空调子分部工程质量验收记录（设备自控系统）表A。

4。

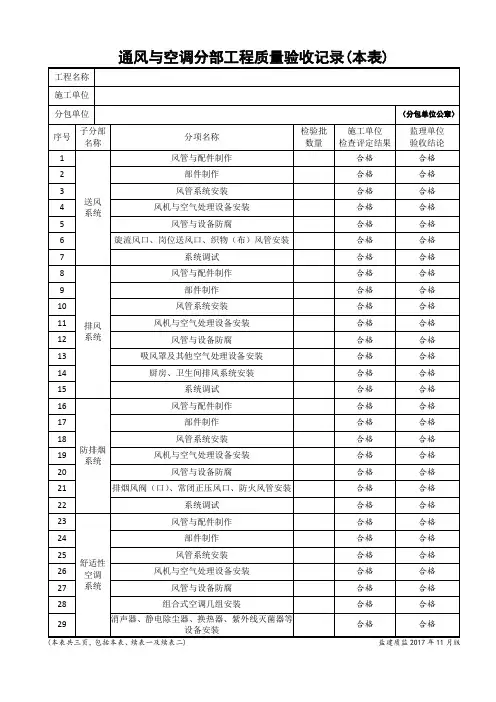

2通风与空调分部工程质量验收记录编号：。

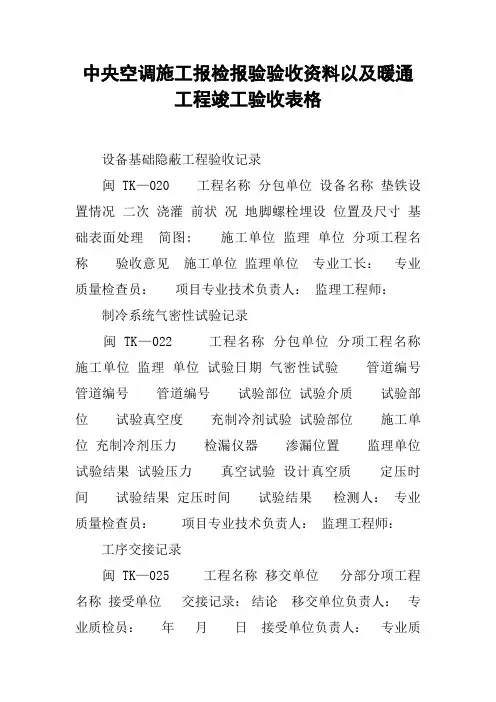

中央空调施工报检报验验收资料以及暖通工程竣工验收表格设备基础隐蔽工程验收记录闽TK—020 工程名称分包单位设备名称垫铁设置情况二次浇灌前状况地脚螺栓埋设位置及尺寸基础表面处理简图: 施工单位监理单位分项工程名称验收意见施工单位监理单位专业工长：专业质量检查员：项目专业技术负责人：监理工程师：制冷系统气密性试验记录闽TK—022 工程名称分包单位分项工程名称施工单位监理单位试验日期气密性试验管道编号管道编号管道编号试验部位试验介质试验部位试验真空度充制冷剂试验试验部位施工单位充制冷剂压力检漏仪器渗漏位置监理单位试验结果试验压力真空试验设计真空质定压时间试验结果定压时间试验结果检测人：专业质量检查员：项目专业技术负责人：监理工程师：工序交接记录闽TK—025 工程名称移交单位分部分项工程名称接受单位交接记录：结论移交单位负责人：专业质检员：年月日接受单位负责人：专业质检员：年月日监理工程师：：年月日空调装置一般性检查记录闽TK—028 工程名称分包单位分项工程名称设备编号和位置项目型号、规格风口方向通风风压机转速轴动力皮带轮直径与宽度(mm）类型或生产批号电额定功率KW 动机转速(r/min) 皮带轮直径与宽度冷类型却喷雾器的类型数目和直径装置水泵扬程、流量及转数加类型及型号热器加热器的数目及组合过类型及数量滤器过滤器材料及其最大表面积其它结论施工单位专业工长：监理单位专业质量检查员：项目专业技术负责人：监理工程师：山东省建设工程质量监督总站监制施工单位监理单位检查日期设计安装风量绝热施工记录闽TK—031 工程名称分包单位分项工程名称绝热层防潮层绝热项目第一层材料第二层保护层伸缩缝施工单位监理单位施工日期厚度厚度厚度厚度厚度材料材料材料材料说明及绝热结构剖面图：施工单位专业工长：专业质量检查员：项目专业技术负责人：监理单位监理工程师：山东省建设工程质量监督总站监制通风与空调工程施工质量验收资料+暖通工程验收表格工程名称建设单位监理单位施工单位项目专业技术负责人编制人竣工日期年月日图纸会审记录闽TK—001 工程名称序号图号问题会审日期会审记录年月日答复意见施工单位(公章) 项目专业技术负责人: 参加人: 设计单位(公章) 设计项目负责人: 参加人: 建设单位(公章) 项目负责人: 参加人: 监理单位(公章) 总监: 参加人:设计变更(洽商)记录闽TK—002 工程名称记录内容: 变更(洽商)日期年月日设计单位(公章) 单位(项目)负责人: 施工单位(公章) 项目专业技术负责人: 建设单位(公章) 单位(项目)负责人: 监理单位(公章) 总监:施工组织设计(施工方案)内部审批表闽TK—工程名称日期年月日现报上下表中的文件，请予以审核批示分部工程名称编制人册数页数申报简述: 申报部门(分包单位) 项目专业技术负责人：审核意见: 总承包单位名称: (公章) 审核人: 年月日施工组织设计(施工方案)报审卡闽TK—送审报告……………………………………………工程施工组织设计(施工方案)编制完毕并按单位内部要求审批完毕,今报上,请批示. 申报单位…………………. (公章) 年月日审批结论批准单位:监理(建设)单位(公章) 监理专业工程师(建设单位项目专业负责人): 总监理工程师(建设单位项目负责人): 年月日技术(安全)交底记录闽TK—004 工程名称分项工程名称交底内容: 施工单位交底日期项目专业技术负责人: 交底人: 接受人:安装施工日志闽TK—005 年月日天气: 温度℃风力级施工部位: 施工人员: 施工情况: 检查情况: 内容存在问题: 处理意见: 其它:建筑安装工程设备成品半成品材料合格证汇总表闽TK—006工程名称施工单位序号设备产品、材料名称单位数量合格证号生产厂家使用部位见证取样情况备注施工单位: (公章) 监理(建设)单位: (公章) 年月日工程名称分项工程名称设备名称制造厂名包装情况检随机文件验备件与附件记录外观情况测试情况序号检验结果结论: 名称编号装箱单号施工单位监理单位规格型号收到件数规格单位数量备注施工单位：项目专业技术负责人：专业质量检查员： (公章) 年月日供应单位：(公章) 年月日监理单位：监理工程师：年月日设备进场验收记录材料、成品、半成品进场验收记录闽TK—008 工程名称分项工程名称序号产地名称型号规格数量施工单位监理单位合格证号复验记录复验量检测手段验收结论：施工单位：项目专业技术负责人：专业质量检查员： (公章) 年月日供应单位：(公章) 年月日监理单位：监理工程师：年月日合格证贴条闽TK—009 材料名称合格证原编号合格证代表数量进货数量工程总需要量材料验收单编号抽样试验委托单编号抽样试验结论供货单位到货日期查对标牌验收情况合格证收到日期复印件贴条闽TK—010 材料名称合格证复印件原编号合格证复印件代表数量进货数量工程总需要量材料验收单编号抽样试验委托单编号抽样试验结论供货单位到货日期查对标牌验收情况合格证复印件收到日期合格证存放单位抄件单位抄件人签字水、压试验记录闽TK—013 工程名称分项工程名称环境温度试验范围℃施工单位监理单位试验日期试验起止时间压力降检查结论工作压试验压力规格型号试验介质力试验类别强度严密性强度严密性强度严密性强度严密性强度严密性强度严密性强度严密性施工单位监理单位试验人：专业质量检查员：项目专业技术负责人：监理工程师：注：给水、消防、空调管道系统、容器、设备、散热器等通用表。

通风与空调工程施工质量验收资料+暖通工程验收表格工程名称建设单位监理单位施工单位项目专业技术负责人编制人竣工日期年月日图纸会审记录设计变更(洽商)记录施工组织设计(施工方案)内部审批表施工组织设计(施工方案)报审卡技术(安全)交底记录安装施工日志建筑安装工程设备成品半成品材料合格证汇总表施工单位: (公章) 监理(建设)单位: (公章) 年月日设备（开箱）进场验收记录材料、成品、半成品进场验收记录合格证贴条（合格证粘贴处）复印件（或抄件）贴条（复印件或抄件粘贴处）水、（气）压试验记录注：给水、消防、空调管道系统、容器、设备、散热器等通用表。

管道（设备）冲（吹）洗记录设备基础复检记录设备基础隐蔽工程验收记录制冷系统气密性试验记录工序交接记录空调装置一般性检查记录绝热施工记录施工现场质量管理检查记录闽TK—单位（子单位）工程质量竣工验收记录闽TK—分部（子分部）工程安全和功能检验资料核查及主要功能抽查记录闽TK—分部（子分部）工程观感检查记录闽TK—分部（子分部）工程验收记录分项工程质量验收记录注：本表由施工项目专业质量检查员填写。

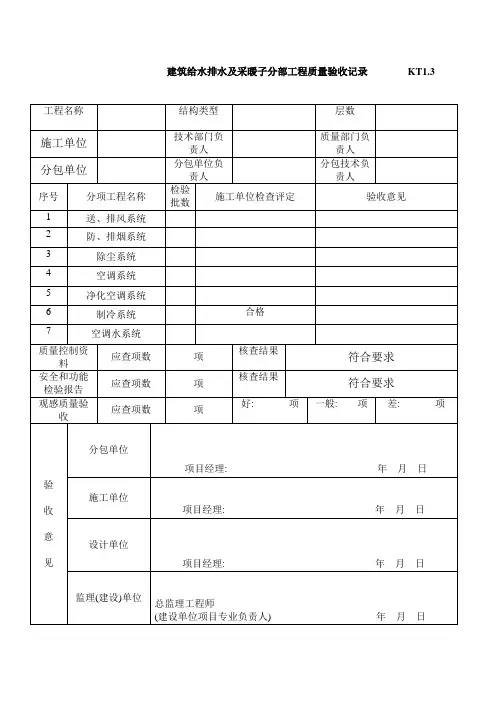

空调制冷系统安装检验批质量验收记录表工程系统调试验收记录表防腐与绝热施工检验批质量验收记录（管道系统）通风与空调工程施工技术资料核查表空调工程施工现场质量管理记录KT1.1空调分部工程质量验收记录KT1.2空调工程功能检验记录KT1.3空调工程观感质量验收检查记录 KT1.4空调工程材料、设备出厂合格证及进场检验（试验）报告汇总表 KT2.1设备、材料、构配件进场验收记录 KT2.2施工单位项目负责人：年月日建设单位项目负责人年月日隐蔽工程验收记录 KT2.3 工程名称施工单位分项工程名称隐蔽工程名称隐蔽工程的质量要求隐蔽验收依据隐蔽工程部位、规格型号施工单位自查记录建设单位验收记录施工单位检查意见：施工单位项目技术负责人：质检员：年月日风管强度检验记录 KT2.4风管系统漏风量测试记录KT2.5风管系统漏光检验记录 KT2.6净化空调系统风管清洗记录 KT2.7设备单机试运转记录KT2.8净化空调系统子分部工程质量验收记录 KT3.1金属风管与配件制作检验批质量验收记录 KT3.1.1风管部件制作检验批质量验收记录 KT3.1.2风管（净化空调）系统安装检验批质量验收记录 KT3.1.3风机与空气处理设备安装检验批质量验收记录 KT3.1.4风管与设备防腐检验批质量验收记录 KT3.1.5。

【专业知识】通风与空调检验批、分项、分部（子分部）工程质量验收记录（1）通风与空调分部工程包括下列子分部工程：送、排风系统，防、排烟系统，除尘系统，空调系统，净化空调系统，制冷系统，空调水系统。

（2）各子分部工程由下列各分项组成：1）送、排风系统：风管与配件制作，风管部件与消声器制作，风管系统安装，通风机安装，通风与空调设备安装，防腐与绝热，系统调试。

2）防、排烟系统：风管与配件制作，风管部件与消声器制作，风管系统安装，通风机安装，通风与空调设备安装，防腐与绝热，系统调试。

3）除尘系统：风管与配件制作，风管部件与消声器制作，风管系统安装，通风机安装，通风与空调设备安装，防腐与绝热，系统调试。

4）空调系统：风管与配件制作，风管部件与消声器制作，风管系统安装，通风与空调设备安装，防腐与绝热，系统调试。

5）净化空调系统：风管与配件制作，风管部件与消声器制作，风管系统安装，通风与空调设备安装，防腐与绝热，系统调试。

6）制冷系统：空调制冷系统，防腐与绝热，系统调试。

7）空调水系统：空调水系统，防腐与绝热，系统调试。

（3）子分部中的各个分项工程，可根据施工工程的实际情况划分为若干个检验批进行验收。

检验批的划分应既便于质量管理和工程量控制，又便于工程质量验收，一般应按系统、区域、施工段或楼层进行划分。

（4）检验批的质量验收记录由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量检查员等进行验收。

（5）分项工程验收记录由专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量检查员等进行验收，并填写记录表。

（6）分部（子分部）工程质量验收应由总监理工程师（建设单位项目专业负责人）组织施工单位项目负责人、设计单位项目负责人等进行验收。

验收时，其子分部工程所含的分项工程质量验收记录、质量控制资料、安全和功能检验（检测）报告、观感质量验收等资料应完整。

一个分部工程中有几个子分部工程时，每个子分部工程验收完，分部工程就验收完了。
