电脑横机生产工序流程图

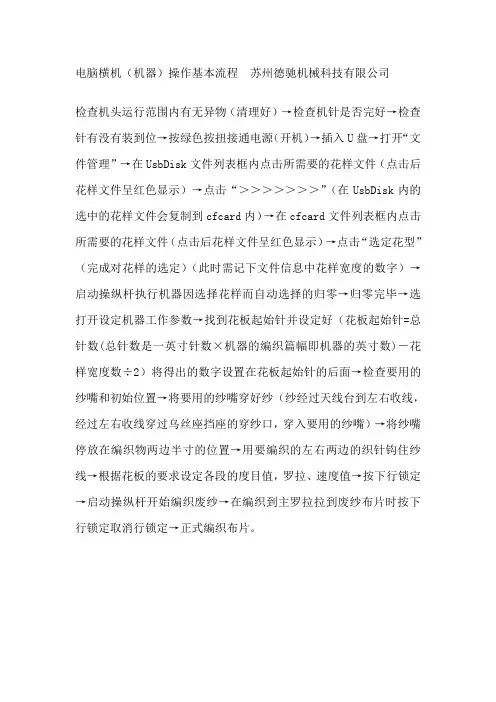

电脑横机（机器）操作基本流程苏州德驰机械科技有限公司
检查机头运行范围内有无异物（清理好）→检查机针是否完好→检查针有没有装到位→按绿色按扭接通电源（开机）→插入U盘→打开“文件管理”→在UsbDisk文件列表框内点击所需要的花样文件（点击后花样文件呈红色显示）→点击“＞＞＞＞＞＞＞”（在UsbDisk内的选中的花样文件会复制到cfcard内）→在cfcard文件列表框内点击所需要的花样文件（点击后花样文件呈红色显示）→点击“选定花型”（完成对花样的选定）（此时需记下文件信息中花样宽度的数字）→启动操纵杆执行机器因选择花样而自动选择的归零→归零完毕→选打开设定机器工作参数→找到花板起始针并设定好（花板起始针=总针数(总针数是一英寸针数×机器的编织篇幅即机器的英寸数)－花样宽度数÷2）将得出的数字设置在花板起始针的后面→检查要用的纱嘴和初始位置→将要用的纱嘴穿好纱（纱经过天线台到左右收线，经过左右收线穿过乌丝座挡座的穿纱口，穿入要用的纱嘴）→将纱嘴停放在编织物两边半寸的位置→用要编织的左右两边的织针钩住纱线→根据花板的要求设定各段的度目值，罗拉、速度值→按下行锁定→启动操纵杆开始编织废纱→在编织到主罗拉拉到废纱布片时按下行锁定取消行锁定→正式编织布片。

本技术涉及一种全自动电脑针织横机，属于纺织机械领域。

现有技术中的针板装置可以移动的距离较小，不能够编织较大的织物，针板装置上开有安装槽，开槽加工比较麻烦。

本技术中一号底板装置安装在一号机头上，二号底板装置安装在二号机头上，一号机头和二号机头通过换色座连接，一号针板装置安装在基座的前面，二号针板装置安装在基座的后面，左摇床安装在基座的左侧，右摇床安装在基座的右侧，左摇床与一号针板装置连接，且该一号针板装置与一号底板装置配合，右摇床与二号针板装置连接，且该二号针板装置与二号底板装置配合，机头滑动安装在基座上，罗拉装置安装在基座上。

低噪音、高产能、可以控制较大的选针，适用于较大织物的生产。

技术要求1.一种全自动电脑针织横机，包括选针器、两个针板装置、两个底板装置、罗拉装置、基座和横机本体，横机本体包括机架、两个机头、两个摇床、换色座、挑线架和送纱器，基座和挑线架均安装在机架上，送纱器安装在挑线架上，两个针板装置分别为一号针板装置和二号针板装置，两个底板装置分别为一号底板装置和二号底板装置，两个机头分别为一号机头和二号机头，两个摇床分别为左摇床和右摇床，一号底板装置和二号底板装置各安装两个选针器，一号底板装置安装在一号机头上，二号底板装置安装在二号机头上，一号机头和二号机头通过换色座连接，一号针板装置安装在基座的前面，二号针板装置安装在基座的后面，左摇床安装在基座的左侧，右摇床安装在基座的右侧，左摇床与一号针板装置连接，且该一号针板装置与一号底板装置配合，右摇床与二号针板装置连接，且该二号针板装置与二号底板装置配合，机头滑动安装在基座上，罗拉装置安装在基座上；其特征在于：所述选针器包括一号选针机构、二号选针机构、选针器外壳、选针器限位罩、选针器底板和选针器接线座，所述选针器限位罩安装在选针器外壳的一侧，选针器底板安装在选针器外壳的另一侧，选针器接线座安装在选针器底板上，一号选针机构和二号选针机构均安装在选针器外壳内且均与选针器接线座配合；所述基座包括一号大梁、二号大梁、一号滑轨、二号滑轨、左摇床固定座、右摇床固定座、左山头机构、右山头机构、一号支撑杆和二号支撑杆，所述一号滑轨安装在一号大梁上，二号滑轨安装在二号大梁上，左摇床固定座、右摇床固定座、左山头机构和右山头机构均安装在一号大梁和二号大梁上，左摇床固定座位于左山头机构的左侧，右摇床固定座位于右山头机构的右侧，一号支撑杆的左端和二号支撑杆的左端均与左山头机构连接，一号支撑杆的右端和二号支撑杆的右端均与右山头机构连接，一号支撑杆与二号支撑杆之间形成织物通道；每个针板装置均包括针板和多个分隔片，所述多个分隔片排布在针板上，每相邻两个分隔片之间形成走针单元，走针单元的上部为镶片安装槽，走针单元的下部为插片安装槽，每个走针单元包括插片和两个镶片，所述插片包括左插片和右插片，所述两个镶片均安装在镶片安装槽内，两个镶片之间形成织针滑槽，左插片和右插片均安装在插片安装槽内且左、右插片之间形成安装滑槽，所述安装滑槽的上部为过渡槽，安装滑槽的下部为选针滑槽；所述罗拉装置包括左罗拉支撑机构、右罗拉支撑机构、调节罗拉轴、转动罗拉轴、左罗拉调节机构和右罗拉调节机构，所述调节罗拉轴和转动罗拉轴配合且它们均转动安装在左罗拉支撑机构和右罗拉支撑机构上，所述左、右罗拉调节机构分别安装在左、右罗拉支撑机构上，左、右罗拉调节机构分别与调节罗拉轴的两端配合；所述选针器外壳安装在底板上，所述一号底板装置中的底板安装在一号机头上，二号底板装置中的底板安装在二号机头上，一号针板装置中的针板安装在基座的前面，二号针板装置中的针板安装在基座的后面，所述左、右摇床分别安装在左、右摇床固定座上，左摇床与一号针板装置中的针板连接，所述右摇床与二号针板装置中的针板连接，所述一号机头滑动安装在一号大梁上，二号机头滑动安装在二号大梁上，所述左、右罗拉支撑机构分别安装在左、右山头机构上。

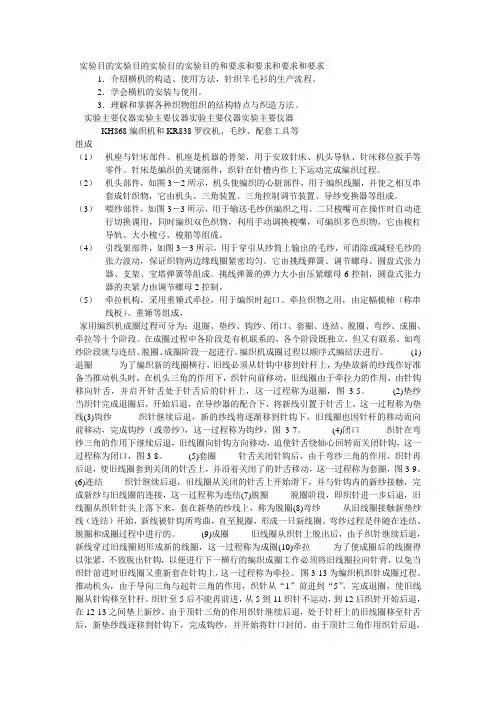

实验目的实验目的实验目的实验目的和要求和要求和要求和要求1．介绍横机的构造、使用方法，针织羊毛衫的生产流程。

2．学会横机的安装与使用。

3．理解和掌握各种织物组织的结构特点与织造方法。

实验主要仪器实验主要仪器实验主要仪器实验主要仪器KH868编织机和KR838罗纹机、毛纱、配套工具等组成（1）机座与针床部件。

机座是机器的骨架，用于安放针床、机头导轨、针床移位扳手等零件。

针床是编织的关键部件，织针在针槽内作上下运动完成编织过程。

（2）机头部件，如图3－2所示，机头使编织的心脏部件，用于编织线圈，并使之相互串套成针织物，它由机头、三角装置、三角控制调节装置、导纱变换器等组成。

（3）喂纱部件，如图3－3所示，用于输送毛纱供编织之用。

二只梭嘴可在操作时自动进行切换调用，同时编织双色织物，利用手动调换梭嘴，可编织多色织物，它由梭杠导轨、大小梭弓、梭箱等组成。

（4）引线架部件，如图3－3所示，用于穿引从纱筒上输出的毛纱，可消除或减轻毛纱的张力波动，保证织物两边缘线圈紧密均匀。

它由挑线弹簧、调节螺母、圆盘式张力器、支架、宝塔弹簧等组成。

挑线弹簧的弹力大小由压紧螺母6控制，圆盘式张力器的夹紧力由调节螺母2控制。

（5）牵拉机构，采用重锤式牵拉，用于编织时起口、牵拉织物之用，由定幅梳柿（称串线板）、重锤等组成，家用编织机成圈过程可分为：退圈、垫纱、钩纱、闭口、套圈、连结、脱圈、弯纱、成圈、牵拉等十个阶段。

在成圈过程中各阶段是有机联系的，各个阶段既独立，但又有联系。

如弯纱阶段就与连结、脱圈、成圈阶段一起进行。

编织机成圈过程以顺序式编结法进行。

(1)退圈为了编织新的线圈横行，旧线必须从针钩中移到针杆上，为垫放新的纱线作好准备当推动机头时，在机头三角的作用下，织针向前移动，旧线圈由于牵拉力的作用，由针钩移向针舌，并启开针舌处于针舌后的针杆上，这一过程称为退圈，图3-5。

(2)垫纱当织针完成退圈后，开始后退，在导纱器的配合下，将新线引置于针舌上，这一过程称为垫线(3)钩纱织针继续后退，新的纱线将逐渐移到针钩下，旧线圈也因针杆的移动而向前移动，完成钩纱（或带纱），这一过程称为钩纱，图3-7。

全自动电脑横机机械工作原理2011-03-02 12:06:15| 分类：电脑横机| 标签：|字号大中小订阅1、编制程序→控制器→执行元件编制程序——将编织有关的动作，如机头的往复横移与变速变动程、选针、三角变换、密度调节、导纱器变换、针床横移、牵拉速度调整等预先编制。

控制器——控制各执行元件，向执行元件发出信号。

执行元件——伺服电机、步进电机、电子选针器、电磁铁等。

2、花型变换快3、成圈系统多(8系统)。

4、针床宽，可同时编织几幅衣片(最宽2500mm)。

(一)成圈与选针机件1、舌针：为移圈针2、挺针片：与织针镶嵌在一起，挺针片受压，片踵埋入针槽，不受三角作用，织针不动。

3、中间片：位于挺针片之上，具有A、B、C三个位置A: 挺针片片踵被压入针槽不受三角作用——织针不编织;B：挺针片片踵从针槽中露出，可以受三角作用——织针参加编织(织针集圈或接圈)C: 挺针片片踵从针槽中露出，可以受三角作用——织针参加编织(织针成圈或移圈)4.选针片——受电磁选针器9作用。

5.沉降片：配置：配置在两枚织针中间，位于针床的齿口部分的沉降片槽中。

排列：两个针床上的沉降片相对排列，由三角控制沉降片片踵使沉降片前后摆动。

当织针上升退圈时，前后针床中的沉降片闭合。

当织针下降弯纱成圈时，前后沉降片打开。

(二)三角系统机头内可安装1至多个编织系统，最多8个系统。

机头可以分成两个(如一个4系统机头可分为两个2系统机头)当两个机头分开时，可同时编织两片独立的衣片。

1、三角系统结构(1)挺针片起针三角(使织针上升做成集圈、成圈)(2)接圈三角2和起针三角1同属一个整体，将织针推到接圈高度。

(3)压针三角3除压针作用外，还有移圈功能。

(4)挺针片导向三角4起导向和收针作用。

(5)上、下护针三角5、6起护针作用。

移圈时，上护针三角5还起压针作用。

(6)集圈压条7和接圈压条8是作为一体的活动件，可上、下移动。

(7)选针器9由永久磁铁M和选针点C1、C2组成。

电脑横机编织原理叙述编织工作原理1、不织三角状态：常规状态选针状态：不选弹簧针停留 B 位针组名称：选针片、弹簧针，长针加舌针称为编织针组工作原理：选针复位三角推起选针片，选针片针脚露出针板，选针器闭合直压，选针片针脚被原位压入针槽，选针片原地停留，弹簧针针脚停留在B 位，并被不织压片连带长针针脚压入针槽，编织针组不出针，因此针组不进入编织工作。

2、编织三角状态：中山导块进入工作，翻针导块退出工作，吊目、接针压片进入工作选针状态：预选弹簧针被推致H 位，二次选弹簧针被推致A 位针组名称：选针片、弹簧针，长针加舌针称为编织针组工作原理：（1）予选；选针复位三角推起选针片，选针片针脚露出针板，选针器打开（斜向抬起），选出选针片。

选出选针片针脚露出针板，针脚被选针导针三角推升，选针片推动弹簧针致H 位，予选完成。

（2）予选出选针片再次经选针器选出，选针片针脚再被选针推针三角推升，选针片推动弹簧针致A 位，编织针组下针脚在蝶山斜面作用下编织针组沿走针轨迹上升到中山导块顶点，此时舌针升致3/4 高，旧线圈滑过针舌致针杆，编织针组沿走针轨迹向下运动，纱线垫入，线圈推动针舌使其关闭，旧线圈经针舌上方滑针头，在度目三角斜面走针轨迹推压下，编织针组下针脚致度目三角下向压针面，旧线圈翻转脱落新线圈完成，编织完成。

3、吊目三角状态：中山导块进入工作，吊目压片进入工作，翻针导块退出工作，接针压片退出工作选针状态：弹簧针被推致H 位针组名称：选针片、弹簧针，长针加舌针称为编织针组工作原理：予选；选针复位三角推起选针片，选针片针脚露出针板，选针器打开（斜向抬起），选出选针片。

选出选针片针脚露出针板，针脚被选针导针三角推升，选针片推动弹簧针致H 位。

编织针组下针脚在蝶山斜面作用下，编织针组沿走针轨迹上升到中山导块水平导向槽，经过吊目压片弹簧针针脚连带长针针脚压入针槽，长针针脚脱离导向作平行运动。

吊目压片结束对弹簧针针脚的控制，针脚弹出，长针针脚落入中山导块水平导向槽，在度目三角斜面走针轨迹推压下，纱线垫入，编织针组下针脚致度目三角下向压针面，吊目完成。

电脑横机的基本结构与编织原理TY电脑横机的基本结构与编织原理电脑横机是一种机电一体化的比较先进的全自动针织机械。

1975年问世到现在已经发展到了比较完善的程度，TY电脑横机是我国唯一具有完全知识产权的全自动电脑横机，代表了我国全自动电脑横机研发的最高水平。

与普通的横机比较，具有生产效率高花型变换方便，产品属性易于控制，适编花型范围广泛等优点。

TY-252Q电脑横机简介:天元电脑横机的主要结构包括控制机构、传动机构、选针和编织机构、摇床机构、换梭机构、送纱机构、牵拉机构和机架八个部分。

1、操纵杆2、急停按钮3、键盘4、显示器5、储纱气6、信号灯7、毛纱8、机头9、梭杆 10、导纱器 11、电子挑线架 12、边线架 13、前护罩14、起底板15、侧柜一、机器的控制机构机器的控制机构包括电控箱、键盘、显示器、以及各种电器执行元件和信号传感器等。

它的作用主要是进行程序(花型、压针等控制程序)的输入.计算、控制、显示以及信号的反馈。

程序的输入途径为磁盘和USB输入。

但各类磁盘都易受外界磁场、紫外线、潮湿、温度等因素的破坏，所以存放环境一定要符合其说明书的要求，现已基本不用。

U盘输入方式有存储量大、输入速度快、操作方便等优点。

控制部分的主体是电控箱，由开关电源、信号转换及控制电路、工控计算机四类部件组成。

工控计算机储存着已输入的程序，并根据输入的程序对机器进行控制和对各种反馈信号进行处理，是控制的核心部分。

信号转换及控制电路是用于数字和模拟信号之间的转换，并解析指令控制其他电器元件的电源，具体作用详见后面电路原理部分。

监视系统为一面彩色液晶显示器，特殊机型采用彩色台式显示器。

用于来对程序的输入、修改、检测以及机器的编织过程进行实时监视。

信号反馈系统通过光敏管、霍尔元件等各种光、磁场、电场传感器提供机器所处状态或位置的各种信息(如机头计数、压针状态、摇床状态等)由控制盘运算.系统进行处理。

二、各三角装配示意如下图序名称序名称序名称序名称号号号号1 上栏针L 14 上栏针中 27 提花针上栏针L 40 选针器2 筒口调节三15 压针三角L 28 选针器 41 活动起针三角L角3 回针三角 16 起成圈三角 29 小压板l 42 提花针上栏针中14 压针三角L 17 30 活动起针三角L 43 小压板L5 移圈三角L 18 移圈三角L 31 下栏针L 44 小压板中6 眉毛三角 19 眉毛三角 32 小压板中 45 复位三角7 起成圈三角 20 接圈三角 33 提花针上栏针中46 不织压板28 接圈三角 21 移圈上栏针 34 复位三角 47 提花针上栏针中2 9 移圈上栏针22 移圈三角R 35 不织压板 48 小压板R 10 移圈上栏针 23 压针三角R 36 小压板R 49 活动起针三角R 11 压针三角R 24 上栏针R 37 活动起针三角R 50 选针器 12 回针三角中 25 筒口调节三角 38 选针器 51 下栏针R 13 筒口调节三26 回针三角R 39 下栏针中 52 提花针上栏针R角零件简图1 上栏针L2 筒口调节三角3、26 回针三角4、11、15、23 压针三角5、10、18、22移圈三角6、19眉毛三角7、16 起成圈三角 8、20接圈三角9、21移圈上栏针 12 回针三角中11 压针三角R 24 上栏针R14 上栏针中 33、47 提花针上栏针中226 回针三角R 29、36、43、48 小压板50、40、38、28 选针器 31、51 下栏针L、R30、37、41、49活动起针三角L、R 33、47 提花针上栏针中232、44 小压板中 35、46不织压板34、45 复位三角 28 提花针上栏针中127 下栏针中 30 提花针上栏针R三、选针和编织机构TY系列天元电脑横机的编织机构主要由组合织针、三角机构和选针机构组成。

2X1收针1 2X1收针2 2X1收针3四平收针1 四平收针2四平收针3 图片：描述：图2图片：1.花样排列可以控制编织的区域，即在针床上可以设置起针点如：50针开展编织，毕卡索自动出带默认的是起针点为1，一般按顺读；2.如果客户想把排针去掉几针，就可以更改开始、结束值（指PAT花样），比如花样2111 111112，第一针各第十针反针不需要了，就把开始1改为2，结束10改为9；3.重复：用户可以自己把PAT花样，比如设计8*8花样测试机器是否乱花，花样就改16个色码，8个1、8个2，以12针为例满针排如图24. 可以排多条门巾；...其它功能有兴趣的可以自己上机试，但因版本不同未必能实现。

本测试有可能损坏机器，对此本人不负任何责任。

谢谢祝你好运的建议：坛主，我发现我们所交流的名词不是很统一，我现在在广东省，有时候说的人家都不懂，可以想办法统一一下吗？或是分一下区域什么的。

转贴请保留版权信息：本贴原创于中国针织技术网论坛－电脑横机针织技术论坛/bbs本贴原出处：/bbs/htm_data/16/0501/1064.html现在我们把它归类在一起，方便大家查阅、对照。

例如：单面＝单边＝纬平针四平＝双边＝满针罗纹正针＝前板=面针=表目反针＝后板=底针=里目1行=1目=半专添纱＝盖面＝双梭＝吭毛＝拉架套针＝拷针＝平收元筒＝空气层＝空转罗纹空气层=四平空转提花＝拨花＝jacquard工艺＝吓数作程序＝制版集圈＝吊目=打花＝tuck密度＝字码=度目＝拉力拉字码=拉目牵拉梳＝起底板嵌花＝引塔夏＝挂毛＝intarsia绞花＝扭绳＝麻花＝拧麻花＝绞八结鸟眼=芝麻底＝bird eye空气层双面提花＝圆筒拨花横条提花＝三平拨花抽条＝坑条＝正反针=正反组织=表里目=令士links下摆＝罗纹＝下兰贴＝贴边＝门襟＝附件纱嘴＝梭子头＝喂纱器＝导纱器＝yarn feeder滑块＝梭箱（纱嘴上面与轨道摩擦的那块塑料）波纹=扳花纱罗=挑花罗纹空气层= 四平空转滑针＝架空编织单面有虚线提花=拨花单面无虚线=挂毛大葱提供：毛衫常用织法单边——单机板满针，左右起针三角控制键全开，字码适当。

全自动电脑横机机械工作原理2011-03-02 12:06:15| 分类：电脑横机| 标签：|字号大中小订阅1、编制程序→控制器→执行元件编制程序——将编织有关的动作，如机头的往复横移与变速变动程、选针、三角变换、密度调节、导纱器变换、针床横移、牵拉速度调整等预先编制。

控制器——控制各执行元件，向执行元件发出信号。

执行元件——伺服电机、步进电机、电子选针器、电磁铁等。

2、花型变换快3、成圈系统多(8系统)。

4、针床宽，可同时编织几幅衣片(最宽2500mm)。

(一)成圈与选针机件1、舌针：为移圈针2、挺针片：与织针镶嵌在一起，挺针片受压，片踵埋入针槽，不受三角作用，织针不动。

3、中间片：位于挺针片之上，具有A、B、C三个位置A: 挺针片片踵被压入针槽不受三角作用——织针不编织;B：挺针片片踵从针槽中露出，可以受三角作用——织针参加编织(织针集圈或接圈)C: 挺针片片踵从针槽中露出，可以受三角作用——织针参加编织(织针成圈或移圈)4.选针片——受电磁选针器9作用。

5.沉降片：配置：配置在两枚织针中间，位于针床的齿口部分的沉降片槽中。

排列：两个针床上的沉降片相对排列，由三角控制沉降片片踵使沉降片前后摆动。

当织针上升退圈时，前后针床中的沉降片闭合。

当织针下降弯纱成圈时，前后沉降片打开。

(二)三角系统机头内可安装1至多个编织系统，最多8个系统。

机头可以分成两个(如一个4系统机头可分为两个2系统机头)当两个机头分开时，可同时编织两片独立的衣片。

1、三角系统结构(1)挺针片起针三角(使织针上升做成集圈、成圈)(2)接圈三角2和起针三角1同属一个整体，将织针推到接圈高度。

(3)压针三角3除压针作用外，还有移圈功能。

(4)挺针片导向三角4起导向和收针作用。

(5)上、下护针三角5、6起护针作用。

移圈时，上护针三角5还起压针作用。

(6)集圈压条7和接圈压条8是作为一体的活动件，可上、下移动。

(7)选针器9由永久磁铁M和选针点C1、C2组成。
