轨道交通供风系统轨道交通供风系统是确保地铁、轻轨等轨道交通运行安全和乘客乘坐舒适的重要设施。
它主要是通过对车辆进行通风，并控制车厢内空气的温度、湿度和新风量，从而保证车辆内的空气质量和乘客的出行体验。
下面将详细介绍轨道交通供风系统的组成、原理和应用。
一、轨道交通供风系统的组成1.车站通风系统：车站通风系统主要由车站站厅和站台上的通风设备组成。
这些设备包括通风风机、风柜、风管等。
通风风机通过送风管将新风吹入车站，再通过排风口将车站内的污浊空气排出去。
风柜和风管则负责将风机送来的新风均匀分布到车站各个角落，确保车站内的空气质量。
2.车辆通风系统：车辆通风系统主要由车辆上的通风设备组成。
这些设备包括车厢内的通风装置、新风系统和排风系统等。
通风装置主要是通过向车厢内部吹入新鲜空气，将污浊空气排出去。
新风系统负责向车厢内补充新鲜空气，保持车厢内的空气质量。
排风系统则将车厢内的污浊空气排出去，避免积聚和滞留。
二、轨道交通供风系统的原理1.通风原理：通风原理是通过通风装置吹送空气，形成空气流动，并将车辆内的污浊空气排出去。
它主要是利用风机的机械功来产生气流，将新鲜空气吹入车辆内部，同时将污浊空气排除出去，以达到空气质量的调节和提升。
2.新风调节原理：新风调节原理是通过新风系统控制新鲜空气的供应，保持车厢内的空气质量。
通过控制新风量、温度和湿度，使车厢内的空气保持适宜的温湿度条件，提供舒适的乘坐环境。
3.排风原理：排风原理是通过排风系统将车厢内的污浊空气排出去，避免积聚和滞留。
排风系统利用排风风机产生负压，在车厢内形成气流流动，将污浊空气引至排风口并排出去，确保车厢内空气的清新。
三、轨道交通供风系统的应用1.提供舒适的乘坐环境：轨道交通供风系统通过控制车厢内的温度、湿度和新风量，创造一个舒适的乘坐环境。
在炎热夏季，通风系统能够及时送来新风，降低车厢内的温度，使乘客感到凉爽；在寒冷冬季，则能够供应温暖的空气，增加车厢的舒适度。

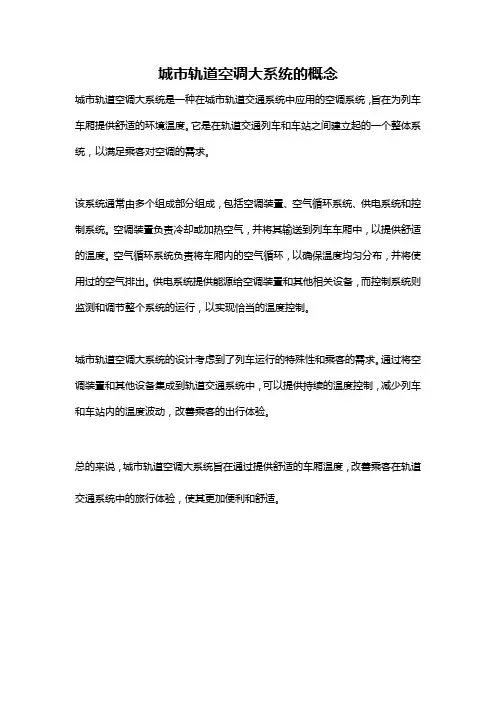

城市轨道空调大系统的概念
城市轨道空调大系统是一种在城市轨道交通系统中应用的空调系统，旨在为列车车厢提供舒适的环境温度。
它是在轨道交通列车和车站之间建立起的一个整体系统，以满足乘客对空调的需求。
该系统通常由多个组成部分组成，包括空调装置、空气循环系统、供电系统和控制系统。
空调装置负责冷却或加热空气，并将其输送到列车车厢中，以提供舒适的温度。
空气循环系统负责将车厢内的空气循环，以确保温度均匀分布，并将使用过的空气排出。
供电系统提供能源给空调装置和其他相关设备，而控制系统则监测和调节整个系统的运行，以实现恰当的温度控制。
城市轨道空调大系统的设计考虑到了列车运行的特殊性和乘客的需求。
通过将空调装置和其他设备集成到轨道交通系统中，可以提供持续的温度控制，减少列车和车站内的温度波动，改善乘客的出行体验。
总的来说，城市轨道空调大系统旨在通过提供舒适的车厢温度，改善乘客在轨道交通系统中的旅行体验，使其更加便利和舒适。
地铁通风空调系统简介
地铁通风空调系统（环境控制系统）由车站通风空调系统和区间隧道通风系统组成。
1、车站通风空调系统：
（1）车站公共区通风空调系统（简称大系统）
（2）设备管理用房通风空调系统（简称小系统）
（3）制冷空调循环水系统（简称水系统）
（4）平时、战时人防通风转换设计
（5）消防防排烟系统
2、区间隧道通风系统：
（1）区间隧道活塞风与机械通风系统（简称区间隧道通风系统）（2）车站范围内屏蔽门站台下排热和行车道顶部排热系统（简称UPE/OTE系统）
（3）列车出入段线、存车线、停车线、折返线和渡线等配线射流通风系统
3、华强北路地下商业空间通风系统
（1）商业空间公共区通风空调系统
（2）制冷空调循环水系统（简称水系统）
（3）消防防排烟系统。
地铁通风空调系统技术分析地铁作为大城市中公共交通的重要组成部分，其舒适性和安全性一直是广大乘客所关注的问题。
其中，通风空调系统技术是地铁车厢内的主要设备之一，它直接关系到车厢的通风换气和温度控制，是保障乘客舒适度和健康安全的重要手段。
本文将从技术角度对地铁通风空调系统进行分析和探讨，以期帮助读者更深入了解地铁通风空调系统的运作原理和优化方案。
一、地铁通风空调系统概述地铁通风空调系统主要由空调设备、通风设备、控制系统和输送管道组成，其基本工作原理是在车厢内外隔离的前提下，将外界新鲜空气通过换气设备引入车厢，利用空调设备对车厢内空气进行循环大气条件下达到一定的温度和湿度。
通风系统是地铁车厢内的主要设备之一，它的作用是通过排风和引风系统，使车厢内外的气体进行交换和对流，保证车厢内空气的新鲜度和舒适度。
其中，排风设备主要是通过车厢顶部的排风口将车厢内的废气排出，而引风设备则是通过车厢底部的进风口将外界新鲜空气引入车厢。
通风系统的设计和运行，需要根据地铁车厢的不同特点和所处环境进行灵活调整，以达到最佳的通风效果。
空调系统是地铁车厢内的另一个重要设备，它的作用是通过冷热源和送风系统对车厢内的空气进行温度控制和循环处理。
其中，冷热源负责提供制冷或制热的能源，送风系统则是将处理好的空气通过送风口喷入车厢内，形成一定的气流环境。
与通风系统相比，空调系统的控制和调节更为复杂，需要运用先进的控制算法和智能化技术手段，以确保车厢内温度和湿度稳定。
控制系统是地铁通风空调系统的核心，它的作用是对通风和空调设备进行智能化和自动化控制。
控制系统由中央控制器、传感器和执行器等组成，通过各种传感器对车厢内外环境进行实时监测和测量，将数据传送至中央控制器进行处理和分析，最后通过执行器对各个设备进行控制。
控制系统的优化和运行稳定性对地铁通风空调系统的正常运作至关重要。
输送管道是地铁通风空调系统的传输通道，它的作用是将新鲜空气和处理好的空气分别输送至通风和空调设备。
地铁通风空调系统介绍
1.空气处理单元：
-过滤器：地铁车辆进入空调系统前，空气中的颗粒物和污染物会被
过滤器吸附和过滤掉，确保车厢内的空气清洁。
-风机：负责将室外新鲜空气或车厢内循环的空气送入空调系统，维
持车厢内的气流。
-加热器和冷却器：通过加热器和冷却器对空气进行加热和降温处理，以确保车厢内的温度适宜。
2.温度调节：
地铁车厢内的温度是通过空调系统中的温控装置进行调节的。
温控装
置可以根据不同的季节和乘客的需求来调整车厢内的温度，确保在冬季提
供足够的供暖，而夏季则提供凉爽舒适的空气。
3.通风系统：
地铁车厢通风系统的设计旨在保持车厢内氧气的充足和空气的流通，
以避免空气污染和窒息的情况发生。
通风系统通过送风和排风设备，使车
厢内外的空气交换，消除异味和湿气。
4.噪音控制：
5.节能效果：
地铁通风空调系统在设计上也考虑了节能效果，以提高整个地铁系统
的能耗效率。
一种常见的节能措施是在车厢内设置排气口，使车厢内的热
空气排出车厢，在新鲜空气的补充下减少能耗。
此外，还可以采用智能控制系统，根据实际乘客数量和环境条件进行合理的能耗调节。
总的来说，地铁通风空调系统在地铁运营过程中起到了关键的作用。
它提供了清新的空气、适宜的温度和舒适的乘坐环境，使乘客能够在地铁出行中享受到更好的乘车体验。
同时，地铁通风空调系统还注重节能和降噪，为地铁系统的可持续发展做出了贡献。
城市轨道交通车辆构造单元7空调与制冷系统城市轨道交通车辆的空调与制冷系统主要包括空调系统、冷却系统和供热系统。
空调系统负责调节车厢内的温度和湿度，提供舒适的乘坐环境；冷却系统则负责冷却车厢内的设备和电子设备，确保其正常运行；供热系统则负责在寒冷的天气中为乘客提供适宜的温度。
空调系统是城市轨道交通车辆中最常见的系统之一、它通过循环输送冷热媒体，将车厢内的热量引入到车外，并将冷凝水排出车外，从而降低车厢内的温度。
空调系统一般由循环风机、蒸发器、冷凝器和控制系统等组成。
循环风机负责循环车厢内的空气，使得车厢内的温度和湿度保持恒定；蒸发器和冷凝器则通过蒸发和冷凝的方式将车厢内的热量带走；控制系统则负责监测车厢内的温湿度，并根据设定的参数来控制空调系统的运行。
冷却系统是为了保证车厢内的设备和电子设备的正常运行而设计的。
城市轨道交通车辆在行驶中会产生大量的热量，如果不及时散热，会导致设备过热甚至故障。
因此，冷却系统通过循环输送冷却介质，将车厢内的热量引入到车外，从而降低车厢内的温度。
冷却系统一般由冷却风扇、散热器和冷却塔等组成。
冷却风扇负责循环车厢内的空气，带走设备产生的热量；散热器和冷却塔则通过传热将热量散发到空气中。
供热系统是为了在寒冷的天气中为乘客提供适宜的温度而设计的。
城市轨道交通车辆通常配备供热设备，如电加热器或燃气加热器，以保证乘客在车厢内的温度不低于一定的标准。
供热系统一般由供热设备、管道和调节阀等组成。
供热设备负责产生热量，管道负责将热量输送到车厢内的暖气片或通风口，调节阀则负责控制供热系统的运行。
总之，城市轨道交通车辆的空调与制冷系统对乘客的乘坐环境和列车的设备运行起着至关重要的作用。
这些系统的运行需要保证稳定性和可靠性，并且要具备高效节能和自动控制的特点，以提供舒适的乘坐环境和保证列车设备的正常运行。
因此，在设计和制造城市轨道交通车辆时，需要充分考虑空调与制冷系统的构造，以满足乘客和设备的需求。
地铁空调系统的组成及工作原理大家好，今天我们来聊聊一个在地铁里总是默默无闻、但却超重要的系统——空调系统。
别小看这个小小的设备，它可是让我们在地铁里度过炎热夏季或者寒冷冬季的好帮手哦！1. 地铁空调系统的组成先来聊聊地铁空调系统都有哪些组成部分。
其实，它的组成部分和你家里的空调有点类似，但也有一些特别的地方。
1.1 主机（冷却机组）首先是主机，也就是冷却机组。
想象一下，主机就像是一个超级大的冰箱，它负责把地铁里的热气“吸走”。
在夏天，它通过制冷剂循环来把车厢里的热空气弄得凉爽舒适。
在冬天，它则可以反向工作，把冷空气变得温暖。
这主机的“心脏”就是制冷剂循环系统，跟你家里的空调差不多，都是通过这种方式来调节温度。
1.2 风机和冷却器然后就是风机和冷却器。
风机就像是个大风扇，把凉爽的空气送到车厢的每个角落。
冷却器嘛，顾名思义，就是用来冷却的，确保车厢里的空气不会因为主机的工作而变得闷热。
风机和冷却器配合得天衣无缝，确保大家在地铁里能舒舒服服地享受旅程。
2. 地铁空调的工作原理好了，知道了组成部分，接下来就说说它们是怎么一起工作的。
地铁空调系统就像一个精密的舞蹈团，所有的部件都要配合得恰到好处。
2.1 制冷和加热夏天的时候，地铁的空调系统主要是制冷。
简单来说，主机中的冷却剂会在管道里循环，把车厢里的热空气“带走”，然后通过风机把凉爽的空气送到车厢里。
这个过程就像是在车厢里开了一个巨大的冰箱门，凉爽的空气从四面八方涌来，让你忍不住想要在车厢里多待一会儿。
冬天的时候，地铁空调系统则变成了加热模式。
主机会把外面的冷空气“吸入”，经过加热后再送进车厢里。
这时候的空调系统就像是一个大暖炉，把车厢里的空气加热到舒适的温度，让你在寒冷的冬天也能感受到温暖的怀抱。
2.2 空气过滤和循环除了制冷和加热，地铁的空调系统还有一个重要的工作，就是空气过滤和循环。
车厢里的空气通过过滤网，可以去除一些灰尘和有害物质，确保大家呼吸到的是干净的空气。
城市轨道交通车站设备项目6空调系统与环控系统城市轨道交通车站设备是保障城市交通运行的重要组成部分，其顺畅运行与乘客出行舒适度息息相关。
在车站设备中，空调系统与环控系统起着至关重要的作用。
本文将从空调系统与环控系统的原理、优势以及应用等方面进行详细介绍。
空调系统是指通过调节空气温度、湿度、流速等参数使室内空气达到舒适的状态的系统。
在城市轨道交通车站中，空调系统的作用不仅是为乘客提供舒适的室内环境，还能够改善空气质量，防止传播疾病。
空调系统可分为中央空调和分区空调两种形式。
中央空调系统通过集中供冷、供热和空气处理设备，将处理后的冷热空气通过管道分配到各个车站区域。
它具有空气分配均匀、维护保养方便等优点，适用于大型车站。
分区空调系统则将车站划分为不同的区域，每个区域都有独立的空调设备，可以根据需要单独调节。
与中央空调系统相比，分区空调系统在节能、调控灵活性等方面更具优势。
环控系统是通过监测和控制室内空气的温湿度、二氧化碳浓度、氧气浓度等参数，保持车站室内环境的稳定。
环控系统可以采用自动化控制，实现室内温度的精确控制，使乘客在车站内感受到舒适的环境。
此外，环控系统还可以实时监测室内空气质量，当二氧化碳浓度超过一定限度时，能够及时通风排气，保证空气新鲜度。
空调系统与环控系统的应用使得城市轨道交通车站具备了以下优势：1.提供舒适的室内环境：通过调节温湿度等参数，使乘客在车站内感受到舒适的环境，提高乘客出行的满意度。
2.改善空气质量：环控系统可以监测和控制室内空气质量，及时排除有害气体，保证空气清新。
3.防止传播疾病：空调系统能够过滤空气中的细菌和病毒，减少传染病的传播。
4.节能减排：空调系统和环控系统能够调整温度和湿度等参数，达到节能减排的目的。
空调系统与环控系统在城市轨道交通车站的应用已经成为一项必需的配套设施。
随着城市轨道交通规模的不断扩大，空调系统和环控系统的运行和维护也面临着一些挑战。
例如，如何在保证舒适度的同时尽量减少能耗；如何结合智能化技术，实现更加精确的控制等。
地铁通风空调系统
地铁通风空调系统一般分为开式系统、闭式系统和屏蔽门式系统。
根据使用场所不同、标准不同又分为车站通风空调系统、区间隧道通风系统和车站设备管理用房通风空调系统。
1、开式系统
开式系统是应用机械或"活塞效应"的方法使地铁内部与外界
交换空气，利用外界空气冷却车站和隧道。
这种系统多用于当地最热月的月平均温度低于25℃且运量较少的地铁系统。
1)活塞通风
当列车的正面与隧道断面面积之比(称为阻塞比)大于0.4时，由于列车在隧道中高速行驶，如同活塞作用，使列车正面的空气受压，形成正压，列车后面的空气稀薄，形成负压，由此产生空气流动。
利用这种原理通风，称之为活塞效应通风。
活塞风量的大小与列车在隧道内的阻塞比、列车行驶速度、列车行驶空气阻力系数、空气流经隧道的阻力等因素有关。
利用活塞风来冷却隧道，需要与外界有效交换空气，因此对于全部应用活塞风来冷却隧道的系统来说，应计算活塞风井的间距及风赶时井断面授尺寸，使有效换气量达到设计要求。
实验表明：当风井间距小于300m、风道的长度在25m以内、风道面积大于10m2时，有效换气量较大。
在隧道顶上设风口效果更好。
由于设置许多活塞风井对大多数城市来说都是很难实现的，因此全"活塞通风系统"只有早期地铁应用，
现今建设的地铁多设置活塞通风与机械通风的联合系统。
暖通-空调-在线
2)机械通风
当活塞式通风不能满足地铁除余热与余湿的要求时，要设置机械通风系统。
根据地铁系统的实际情况，可在车站与区间隧道分别设置独立的通风系统。
车站通风一般为横向的送排风系统；区间隧道一般为纵向的送排风系统。
这些系统应同时具备排烟功能。
区间隧道较长时，宜在区间隧道中部设中间风井。
对于当地气温不高，运量不大的地铁系统，可设置车站与区间连成一起的纵向通风系统，一般在区间隧道中部设中间风井，但应通过计算确定。
2、闭式系统
闭式系统使地铁内部基本上与外界大气隔断，仅供给满足乘客所需的新鲜空气量。
车站一般采用空调系统，而区间隧道的冷却是借助于列车运行的"活塞效应"携带一部分车站空调冷风来实现。
这种系统多用于当地最热月的月平均温度高于25℃、且运量较大、高峰时间内每小时的列车运行对数和每列车车辆数的乘积大于180的地铁系统。
暖通空调在线
3、屏蔽门系统
在车站的站台与行车隧道间安装屏蔽门，将其分隔开，车站安装空调系统，隧道用通风系统(机械通风或活塞通风，或两者兼用)。
若通风系统不能将区间隧道的温度控制在允许值以内时，应采用空
调或其他有效的降温方法。
安装屏蔽门后，车站成为单一的建筑物，它不受区间隧道行车时活塞风的影响。
车站的空调冷负荷只需计算车站本身设备、乘客、广告、照明等发热体的散热，及区间隧道与车站间通过屏蔽门的传热和屏蔽门开启时的对流换热。
此时屏蔽门系统的车站空调冷负荷仅为闭式系统的22%~28%，且由于车站与行车隧道隔开，减少了运行噪声对车站的干扰，不仅使车站环境较安静、舒适，也使旅客更为安全。
地铁环控系统一般采用屏蔽门制式环控系统或闭式环控系统。
屏蔽门制式系统即：站台和轨行区分开，车站为独立的制冷、除湿区、因此有安全、节能和美观等优点。
由于屏蔽门的隔断，屏蔽门制式环控系统形成了两个相对独立的系统--车站空调通风系统和隧道
通风系统。
摘要：本文介绍了地铁设计规范对地铁通风与空调系统的要求。
对地铁空调系统室内外空气计算参数的确定、冷负荷构成、冷负荷计算方法及地铁通风与空调系统的构成进行了阐述，供设计参考。
关键词：地铁，通风与空调系统，冷负荷，设计
中图分类号：S611 文献标识码：A 文章编号： 1 地铁对通风与空调系统的要求地铁地下线路是一座狭长的地下建筑，除各站出入口和通风道口与大气沟通以外，可以认为地铁基本上是与大气隔绝的。
由于列车运行、设备运转和乘客等会散发出大量热量，使得地铁环境具有如下特点：列车运行时产生活塞效应，易干扰车站的气流组织，若不能合理利用，影响车站的负荷；列车运行过程中产生
大量的热被带入车站；地层具有蓄热作用，随着运营时间的增加，地铁系统内部的温度会逐年升高；当发生火灾事故时，将导致环境恶化，不易救援。
2 空调室内外计算参数 2.1室外计算参数普通地面建筑室外计算参数对空调系统的设计有重要的影响，因此在确定室外计算参数时，既不应选择多年不遇的极端值，也不应任意降低空调系统对服务对象的保证率。
GB50019-2003《采暖通风与空气调节设计规范》中规定选择历年平均不保证50h的干球温度作为夏季空调室外空气计算温度。
此干球温度一般出现在12：00—14：00，与地面建筑空调最大负荷出现的时段基本一致。
在进行地铁环境控制系统的设计时，要掌握当地最高月平均温度、列车编组和运行间隔以及乘客流量对地铁空调系统室外计算参数的影响。
随日客流量的变化，地铁运行形成早晚两个高峰期，在晚高峰期地铁内散热达到最大。
因此，采用近20年夏季地铁晚高峰负荷时平均每年不保证30h的干球温度。
若采用普通地面建筑的计算温度，则不能满足地铁晚高峰负荷要求。
2.2室内计算参数地铁车站的空调系统属于舒适性空调系统，一般情况下，乘客在车站站厅层、站台层只作短暂停留，约3 ～ 5min，下车出站约3min。
而在地面上，多数人约80％以上的时间停留在一定的建筑环境内。
因此，地铁车站的空调设计标准与地面建筑舒适性空调不同。
在确定地铁车站环境设计标准时，考虑到乘客在地铁车站只是通过或短暂停留，为了节约能源，地铁车站仅为乘客提供一个过渡性的热舒适环境。
因此，应合理确定各个环节的温差范围。
较大的温差会使人体的调节机能不能很快适应，产生不舒适感，并增大了空
调负荷；而太小的温差又不能为乘客提供舒适的乘车环境，失去了环境控制的本来意义。
3 空调冷负荷构成及计算 3.1空调冷负荷构成普通地面建筑内空调冷负荷主要包括围护结构传热形成冷负荷、人体散热湿形成的冷负荷、灯光照明散热形成的冷负荷、设备散热形成的冷负荷。
地铁环境空调负荷与普通地面建筑不同，地铁列车运行时消耗的能量最终都以热的形式分布在地铁环境中，成为影响地铁环境的动态负荷。
另外，地铁处于地下，不受太阳辐射的影响，除了计算冷负荷时必须考虑室外新风的影响之外，在计算地铁车站自身的空调冷负荷时基本可忽略室外环境的影响。
地铁车站的空调冷负荷主要考虑以下几部分：列车运行散热负荷、列车风负荷、乘客负荷、送入的室外空气负荷、车站照明负荷、空调等设备负荷及由壁面吸放热所增减的负荷。
3.2空调冷负荷的计算 3.2.1空调冷负荷概算指标在实际工程设计中，有时要求对建筑物空调冷负荷进行预先估算，以便估算设备容量及系统造价。
地面建筑空调冷负荷概算指标根据建筑类型而异，一般建筑的空调冷负荷概算指标为100 ～ 200W ／ m2；对于大型建筑，如体育馆、影剧院、室内游泳馆等为250 ～350W ／ m2。
地铁系统还没有统一的空调冷负荷概算指标，地铁热环境受列车运动影响，列车进站时带入的活塞风对站台空调环境造成很大的影响，对此还需要进一步的研究，希望能找出不同地区的地铁空调冷负荷概算指标。
3.2.2空调冷负荷计算方法目前，在我国暖通空调工程中，地面建筑常采用冷负荷系数法计算空调冷负荷，冷负荷系数法是建立在传递函数法基础上，是便于在工程上进行手算的
一种简化计算方法。
现行设计中，多采用空调冷负荷概算指标进行估算或采用暖通空调设计软件进行计算。
4 通风及空调系统地铁的环境控制系统分为隧道通风系统与车站通风空调系统。
隧道通风系统分为区间隧道通风系统和车站隧道通风系统。
车站通风空调系统分为车站公共区通风空调系统、车站设备管理用房通风空调系统、车站空调水系统。
4.1隧道通风系统列车在隧道内行驶时消耗的能量转变为热量散发在隧道中，当行车密度很大时可使隧道内的温度很高。
列车辅助设备及隧道内设备的运行等都会使隧道内的空气温度升高。
为保持隧道内正常的卫生条件，需要对隧道进行通风以降低隧道内温度，并向隧道内送入新鲜空气以满足隧道工作人员及车上。
