伺服电机常用电气测试方法

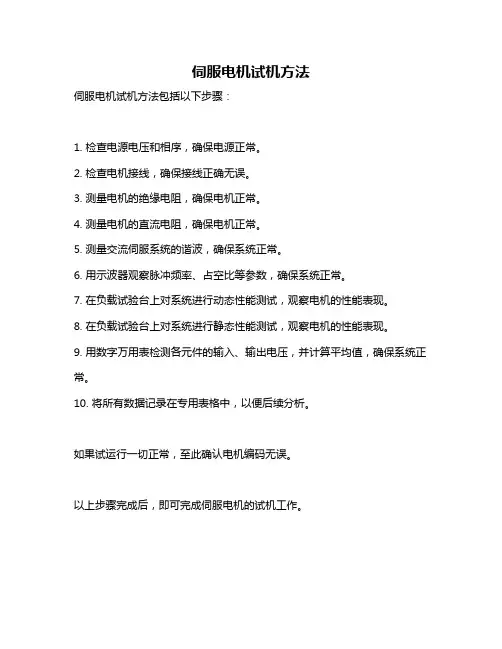

伺服电机试机方法
伺服电机试机方法包括以下步骤：
1. 检查电源电压和相序，确保电源正常。

2. 检查电机接线，确保接线正确无误。

3. 测量电机的绝缘电阻，确保电机正常。

4. 测量电机的直流电阻，确保电机正常。

5. 测量交流伺服系统的谐波，确保系统正常。

6. 用示波器观察脉冲频率、占空比等参数，确保系统正常。

7. 在负载试验台上对系统进行动态性能测试，观察电机的性能表现。

8. 在负载试验台上对系统进行静态性能测试，观察电机的性能表现。

9. 用数字万用表检测各元件的输入、输出电压，并计算平均值，确保系统正常。

10. 将所有数据记录在专用表格中，以便后续分析。

如果试运行一切正常，至此确认电机编码无误。

以上步骤完成后，即可完成伺服电机的试机工作。

伺服电机测试1. 简介本文档旨在介绍伺服电机测试的方法和步骤。

伺服电机是一种能够准确控制位置和速度的电机，在机械和自动化领域得到广泛应用。

通过测试伺服电机的性能，可以确保其正常工作，并且能够满足应用的需求。

2. 测试目标伺服电机测试的主要目标是验证其位置和速度控制的准确性和稳定性。

具体包括以下几个方面的测试：•位置控制：测试伺服电机在不同速度和负载条件下的位置控制精度和稳定性。

•速度控制：测试伺服电机在不同负载条件下的速度控制精度和稳定性。

•响应时间：测试伺服电机从接收到控制信号到实际位置或速度达到设定值的时间。

3. 测试准备在进行伺服电机测试之前，需要进行以下准备工作：3.1 硬件准备•伺服电机：选择要测试的伺服电机，并确保其安装正确，并与控制器相连。

•控制器：准备一台能够控制伺服电机的控制器，并确保其与伺服电机连接。

•传感器：如果需要测试位置控制精度，可准备相应的位置传感器，并与伺服电机连接。

•负载：准备适当的负载来模拟实际工作条件。

3.2 软件准备•控制软件：下载并安装适用于伺服电机的控制软件，并确保其与控制器连接。

•配置软件：使用控制软件进行参数配置，如PID参数和限位设置。

•测试软件：选择合适的测试软件来执行伺服电机的测试任务。

3.3 测试环境准备•确保测试环境处于合适的温度和湿度条件。

•确保测试环境没有干扰源，如电磁干扰或振动源。

4. 测试步骤以下是进行伺服电机测试的基本步骤：4.1 确认连接首先，确认伺服电机和控制器之间的连接正确，并确保控制器能够与伺服电机通信。

4.2 参数配置使用控制软件对伺服电机进行参数配置，主要包括PID参数的调整和限位设置。

4.3 位置控制测试1.设置一个目标位置。

2.发送控制信号，让伺服电机运动到目标位置。

3.通过传感器读取电机实际位置，并与目标位置进行比较。

4.记录位置误差，并分析其稳定性。

4.4 速度控制测试1.设置一个目标速度。

2.发送控制信号，让伺服电机运动以目标速度。

伺服电机的定位精度测试方法在机械设计中，伺服电机是一种常见的驱动装置，其高精度的定位性能被广泛应用于各种行业。

而在生产和使用过程中，如何准确地测试伺服电机的定位精度成为了重要问题，因为测试结果直接关系到产品的质量和稳定性。

下面，本文将介绍两种常见的伺服电机定位精度测试方法，以供参考和借鉴。

一、激光干涉法激光干涉法是一种常用的测量方法，它基于激光光束与被测物体表面的反射光的干涉现象，计算出待测物体的距离或运动状态。

在测试伺服电机定位精度时，可以使用激光干涉仪器来测试。

测试步骤：1.安装测试系统：将激光干涉仪器安装在被测试的伺服电机附近，使其成为倾斜激光束的发射源。

2.测试样本设置：将测试样本与伺服电机连接，例如将测试样本与伺服电机轴对齐并夹持测试样本。

3.测试采集：启动伺服电机，使测试样本进行一系列的定位运动，例如沿一个直线或一个圆周运动，此时激光干涉仪器会记录下测试样本的运动轨迹。

4.数据处理：通过对激光干涉仪器所记录的运动轨迹数据进行分析和计算，可以得到伺服电机的定位精度数据。

二、码盘反馈法码盘反馈法是另一种常见的测试方法，它基于码盘测量被测伺服电机旋转的角度并反馈给控制系统，实现位置闭环控制。

在测试伺服电机定位精度时，可以使用码盘反馈仪器来测试。

测试步骤：1.安装测试系统：将码盘反馈仪器安装在被测试的伺服电机附近，使其能够测量伺服电机的旋转角度。

2.测试样本设置：将测试样本与伺服电机连接，例如将测试样本夹持在伺服电机的轴上。

3.测试采集：启动伺服电机，使测试样本进行一系列的定位运动，例如沿一个直线或一个圆周运动，此时码盘反馈仪器会记录下测试样本的位置数据。

4.数据处理：通过对码盘反馈仪器所记录的位置数据进行分析和计算，可以得到伺服电机的定位精度数据。

总结在测试伺服电机定位精度时，激光干涉法和码盘反馈法是两种常见的测试方法，它们都有各自的优缺点和适用范围。

具体选择哪种方法，需要根据测试需要和具体条件进行综合考虑。

伺服电机的扭矩测试方法
伺服电机的扭矩是指在运动学控制中，在电机转子上施加的力矩。

测试伺服电机的扭矩是评估电机性能的重要指标之一。

本文将介绍一些常见的测试伺服电机扭矩的方法。

1. 电流测试法
电流测试法是一个简单而有效的测试伺服电机扭矩的方法。

在这种方法中，要使用一个能够读取电流的电流表，将电流表连接到伺服电机的电源线上，并施加伺服控制器。

然后，以一个已知的速度来启动电机，并记录电流读数。

对于已知速度和有序电流读数，可以计算出电机的扭矩。

2. 加载测试法
此方法涉及使用负载来测量伺服电机的扭矩。

要使用一个负载测试仪器，将其连接到伺服电机轴上，并将负载应用于该轴。

然后，以一个已知速度来启动电机，并记录所应用负载和电机的电流读数。

通过这些读数，可以计算出伺服电机在承受负载时的扭矩。

这种方法的优点是可以在实际负载下测试电机扭矩，但缺点是需要额外的仪器和设备。

3. 位移测试法
位移测试法是一种间接测试伺服电机扭矩的方法。

在该方法中，使用一个能够测量伺服电机位置变化的编码器，并记录在一定时间内电机的位移变化和电流读数。

通过这些数据，可以计算出电机扭矩。

这
种方法的缺点是需要精确计算电机位移和测量电流，并且测试结果容易受到电机控制的影响。

以上是一些常用的伺服电机扭矩测试方法，每种方法都有其独特的优点和局限。

选择适当的测试方法取决于测试目的、可用设备和所需精度等因素。

伺服电机检测引言伺服电机是一种精密控制电机，能够实现高精度的位置、速度和力矩控制。

在工业自动化、机器人、航空航天等领域得到广泛应用。

伺服电机的可靠性和性能在很大程度上决定了系统的运行效果。

因此，对伺服电机进行检测和诊断是非常重要的。

本文将介绍伺服电机的检测方法和注意事项，帮助工程师有效地进行伺服电机的测试和故障排除。

检测方法1. 硬件连接检测首先，需要检查伺服电机是否正确连接到电源和控制器。

确保电机的供电和控制信号正确接入，并且线路连接牢固。

使用万用表可以检测电压和电流是否正常，以及是否有短路或断路等问题。

2. 增量式编码器测试伺服电机通常使用增量式编码器来实现闭环控制。

在进行检测之前，需要先了解编码器的工作原理和信号输出方式。

使用示波器或编码器接口设备，连接到编码器的信号线上，检测A相和B相的波形是否正常。

通过旋转电机轴，观察信号是否按照预期的方向和频率变化。

还可以检查Z相信号的脉冲输出，确保Z相信号的触发位置准确。

3. 控制器和驱动器测试如果伺服电机有独立的控制器和驱动器，需要检测这两个部分的工作状态。

首先，使用示波器检测控制器的指令信号是否正确输出。

可以将控制器的输出信号连接到示波器的输入端，观察信号的幅值和频率是否符合预期。

其次，检测驱动器的电源和控制信号是否正常。

可以使用万用表测量电源电压是否稳定，控制信号是否正确传输和接收。

还可以观察驱动器的状态指示灯，确保驱动器工作正常。

4. 轴的运动测试伺服电机的一个重要功能是实现精确的轴运动控制。

在进行轴运动测试之前，需要确保伺服驱动器的参数设置正确，并且轴与负载之间没有阻力或故障。

可以使用控制器发送指令，让电机按照不同的速度和位置进行运动。

通过观察电机的运动轨迹和实际位置，检查是否与预期相符。

如果发现轨迹偏移或位置不准确的情况，可能是参数设置错误或者编码器信号异常。

5. 力矩和负载测试伺服电机通常需要控制一定的力矩或扭矩。

在进行力矩和负载测试之前，需要先了解电机的额定力矩和负载能力。

伺服电机常用电气测试方法伺服电机是一种能够接收指令信号，并将其转化为机械运动的电机。

在使用伺服电机之前，需要进行电气测试来确保电机的正常工作。

下面是一些伺服电机常用的电气测试方法。

1.额定电压测试：伺服电机通常需要与指定电源配合工作，因此，首先需要测试电机的额定电压。

将伺服电机连接到电源，然后使用电压表测量电机的输入电压。

确保电压值与电机的额定电压一致。

2.绝缘电阻测试：绝缘电阻测试是一种常用的检测电机绝缘性能的方法。

将电机的电源与地线断开，然后使用绝缘电阻测试仪测量电机的绝缘电阻。

通常，绝缘电阻应该在几兆欧姆以上，以确保电机的绝缘性能达到要求。

3.稳态电流测试：稳态电流测试是一种测量伺服电机正常工作时的电流消耗的方法。

将伺服电机连接到其工作装置，并给予电机一个指令的运动。

然后，使用电流表测量电机的输入电流。

确保电流值在电机的额定电流范围内。

4.控制系统测试：伺服电机通常需要与控制系统配合工作，因此，需要对控制系统进行测试。

将伺服电机连接到控制器，并使用示波器检查控制信号的频率和幅度。

确保控制信号的频率在电机的工作频率范围内，幅度足够大以驱动电机正常工作。

5.线路连通性测试：线路连通性测试是一种测试伺服电机线路连接是否正确的方法。

检查电机的线路连接是否正确，包括电源线、控制信号线和地线。

确保所有线路都连接在正确的位置，并且没有错误的焊接或连接。

6.动态响应测试：动态响应测试是一种测试伺服电机响应速度和准确度的方法。

给予伺服电机一个快速的指令运动，并使用示波器测量电机的实际运动。

比较实际运动和指令运动之间的差异，以评估伺服电机的动态响应性能。

总之，以上介绍了一些常用的伺服电机电气测试方法，包括额定电压测试、绝缘电阻测试、稳态电流测试、控制系统测试、线路连通性测试和动态响应测试。

这些测试方法可以确保伺服电机的正常工作，并确保其性能符合要求。

伺服电动机的转动惯量和机电时间常数的测量这里介绍伺服电动机的转动惯量和机电时间常数的测量。

伺服电动机的机电时间常数和转动惯量是表征动态响应快速性的重要指标。

这些指标可以通过理论计算来得到，也可以通过试验方法直接测量。

下面介绍几种测量电机的转动惯量和机电时间常数的方法。

一、转动惯量的测量电机转子的转动惯量可以用多种方法进行测定，常用的有：（一）落重法把带有轴承的电机转子水平地放在V 形架上，在轴伸端装一滑轮，并在滑轮上绕有细线，细线的另一端挂一重量为G 的落锤。

利用落锤的自由下落，即可测量出转子的转动惯量。

当落锤的初速度为零，且略去轴承的摩擦力矩后、电机转子和滑轮总的转动惯量可由下式算出 ()22212m kg Gr g h t J ⋅⎪⎪⎭⎫ ⎝⎛-= 式中 G —— 落锤重量 (N);r —— 滑轮半径 (m);t —— 落锤下落的时间（s ）;g —— 重力加速度，g=9.812/s m ;h —— 落锤下落的距离 (m)。

由上式计算出的结果减去滑轮的转动惯量，即为电机转子的转动惯量。

（二）双线悬吊法、把电机的转子用两根细线悬吊起来，如图1所示。

外施转矩使转子以轴线为中心扭转一个小角度后，让其自由摆动，则电机转子的转动惯量可由下式算出()()2222m kg l f Gr J ⋅=π 式中 G —— 电机转子的重量 (N);r —— 悬线到转子轴线的距离 (m);l —— 悬线的长度 (m)；f —— 电机转子摆动的频率 (Hz)。

图1 双线悬吊法测量电机转子的转动惯量二、机电时间常数的测量伺服电动机的机电时间常数是指：电机在空载时，电枢外施一阶跃电压，其转速由零升到稳定转速的63.2％时所需的时间。

因此，测量伺服电动机机电时间常数的各种方法，无非就是要获得电机在阶跃电压下空载起动时的转速-时间曲线。

为了取得伺服电动机空载起动时的关系曲线，也可采用多种方法。

下面介绍几种常用的方法。

（一）示波器法采用低惯量的测速发电机与伺服电动机同轴联接，然后把测速发电机的输出电压送入长余辉示波器或存储示波器中，即可显示出伺服电动机起动时，测速发电机的输出电压波形。

伺服电机应该如何正确测试的步骤：
首先先测试一下电机，任何电路也不用连接，把电机的三根线任意两根短路在一起，用手转动电机轴，感觉起来有阻力，那就OK.
第二步，把驱动器按图纸接上电源（例如用了调压器，从100V 调到220V，怕驱动器是100V的），通电，驱动器正常，有错误信息显示，对照说明书，是显示了编码器有故障的错误，这个也正常，还没有连接编码器呢。

第三步，接上编码器，再开机，没有任何错误显示了。

第四步，按照说明书上设置驱动器。

例如设置了速度控制模式，然后旋动电位器，电机没有转动。

按说明书上的说明，调整拨动开关，最后把Servo-ON拨动以后，电机一下子锁定了，OK！然后旋动电位器，使SPR/TRQR输入引脚有电压，好！电机转动起来了。

力辉伺服驱动器上的转数达到了1000、2000、3000最后可到4000多转。

说明书上推荐是3000转的，再高速可能会有些问题。

第五步，重新设置了伺服驱动器，改成位置控制模式，把运动控制卡（或者使用MACH3，连接电脑并行口）接到脉冲、方向接口上，电机也转动了！按照500Kpps的输出速率，驱动器上显示出了3000rpm.正反转都可自行控制。

最后，再调节一下运动控制卡，和做的小连接板。

板子上的LED 阵列是为了测试输出用的，插座是连接两相编码器的，另一个插座是输出脉冲/方向的，开关、按钮是测试I/O输入的。

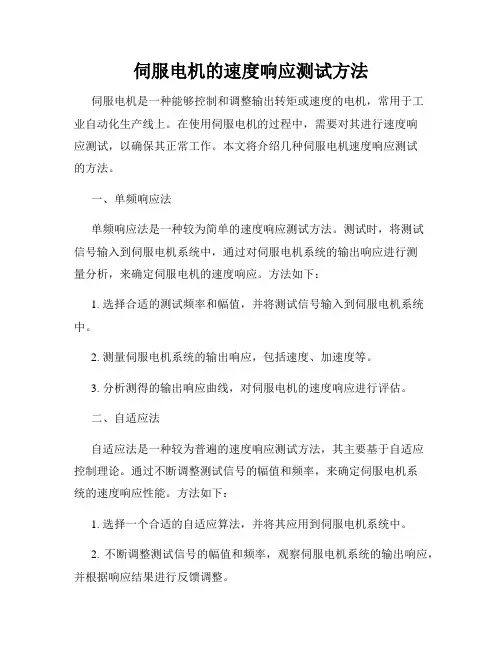

伺服电机的速度响应测试方法伺服电机是一种能够控制和调整输出转矩或速度的电机，常用于工业自动化生产线上。

在使用伺服电机的过程中，需要对其进行速度响应测试，以确保其正常工作。

本文将介绍几种伺服电机速度响应测试的方法。

一、单频响应法单频响应法是一种较为简单的速度响应测试方法。

测试时，将测试信号输入到伺服电机系统中，通过对伺服电机系统的输出响应进行测量分析，来确定伺服电机的速度响应。

方法如下：1. 选择合适的测试频率和幅值，并将测试信号输入到伺服电机系统中。

2. 测量伺服电机系统的输出响应，包括速度、加速度等。

3. 分析测得的输出响应曲线，对伺服电机的速度响应进行评估。

二、自适应法自适应法是一种较为普遍的速度响应测试方法，其主要基于自适应控制理论。

通过不断调整测试信号的幅值和频率，来确定伺服电机系统的速度响应性能。

方法如下：1. 选择一个合适的自适应算法，并将其应用到伺服电机系统中。

2. 不断调整测试信号的幅值和频率，观察伺服电机系统的输出响应，并根据响应结果进行反馈调整。

3. 反复执行上述步骤，直至伺服电机系统的速度响应性能满足要求。

三、斯蒂芬森震荡法斯蒂芬森震荡法是一种基于震荡理论的速度响应测试方法。

测试时，通过在伺服电机系统中引入一个震荡信号，来检测伺服电机系统的速度响应性能。

方法如下：1. 加载一个合适的震荡信号到伺服电机系统中。

2. 测量输出震荡信号在伺服电机系统中的响应，包括幅度、相位等参数。

3. 根据测量结果计算出伺服电机系统的速度响应性能。

总结以上就是几种伺服电机速度响应测试的方法。

无论采用哪种方法，都需要对测试信号以及测试环境进行合理的选择和控制，以保证测试结果的准确性和可靠性。

对伺服电机进行定期的速度响应测试，能够及时发现伺服电机的故障并进行修复，从而保证伺服电机系统的正常运行。

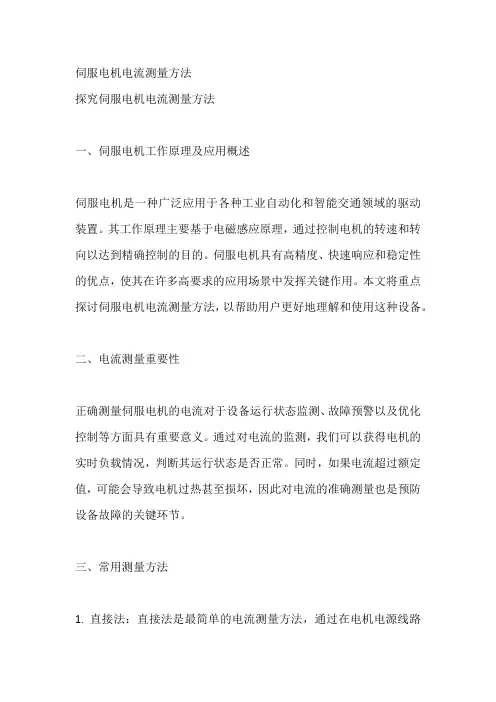

伺服电机电流测量方法探究伺服电机电流测量方法一、伺服电机工作原理及应用概述伺服电机是一种广泛应用于各种工业自动化和智能交通领域的驱动装置。

其工作原理主要基于电磁感应原理，通过控制电机的转速和转向以达到精确控制的目的。

伺服电机具有高精度、快速响应和稳定性的优点，使其在许多高要求的应用场景中发挥关键作用。

本文将重点探讨伺服电机电流测量方法，以帮助用户更好地理解和使用这种设备。

二、电流测量重要性正确测量伺服电机的电流对于设备运行状态监测、故障预警以及优化控制等方面具有重要意义。

通过对电流的监测，我们可以获得电机的实时负载情况，判断其运行状态是否正常。

同时，如果电流超过额定值，可能会导致电机过热甚至损坏，因此对电流的准确测量也是预防设备故障的关键环节。

三、常用测量方法1. 直接法：直接法是最简单的电流测量方法，通过在电机电源线路上安装电流传感器，直接获取电流值。

该方法的优点是简单易行，但可能会受到电源干扰和传感器精度的影响。

2. 电动势法：电动势法是通过测量电机在特定转速下的反电动势，推算出当前的电流值。

该方法不需要在电源线上安装额外的传感器，但需要精确的转速信息，且精度相对较低。

四、实验操作步骤与注意事项以直接法为例，实验操作步骤如下：1. 准备所需的工具和材料，包括电流传感器、万用表、螺丝刀等；2. 选择合适的电流传感器，确保其量程大于电机的最大工作电流；3. 将电流传感器串联在电机电源线路上，注意连接线应尽量短，以减少干扰；4. 打开电源，观察并记录电机的电流读数；5. 实验结束后，先关闭电源，再拆下电流传感器。

注意事项：1. 实验前应确保电源电压稳定，避免对测量结果产生影响；2. 连接电流传感器时，要注意连接线的极性，避免接反导致测量结果不准确；3. 实验过程中，如遇异常情况应立即停止实验，排除问题后再进行测量。

五、结果分析与应用通过实验结果分析，我们可以判断伺服电机是否正常工作。

例如，如果电流读数长时间超过额定值，可能是电机负载过大或出现故障，应及时采取相应措施以防止设备损坏。

伺服电机常用电气测试方法伺服电机是一种常用的电动机，广泛应用于工业自动化领域。

为了确保伺服电机的正常运行和性能指标的准确性，需要进行一系列的电气测试。

本文将介绍伺服电机常用的电气测试方法。

一、绝缘电阻测试绝缘电阻测试是伺服电机常用的电气测试方法之一。

该测试通过在伺服电机的绕组和外壳之间施加一定的直流电压，测量绝缘电阻的大小，以判断绝缘状态是否良好。

测试时应注意选择合适的测试电压，并确保测试环境干燥、无尘。

二、耐压测试耐压测试是检验伺服电机绝缘强度的重要手段。

该测试通过在伺服电机的绕组和外壳之间施加一定的交流高压或脉冲高压，检测绝缘是否能够承受高压而不发生击穿。

测试时应根据具体的标准和要求选择合适的测试电压和测试时间。

三、空载电流测试空载电流是指伺服电机在无负载情况下的工作电流。

空载电流测试可以检测伺服电机的负载特性和功耗，判断电机是否正常工作。

测试时应将伺服电机断开负载，通过电流表测量空载电流的大小。

四、负载特性测试负载特性测试是评估伺服电机性能的重要手段。

该测试通过在伺服电机上施加一定的负载，测量电机的转矩、速度和位置响应等参数，以评估电机的动态响应和控制性能。

测试时应根据具体的负载情况选择合适的测试方法和仪器设备。

五、温升测试温升测试是评估伺服电机散热性能和工作稳定性的重要手段。

该测试通过在伺服电机连续工作一段时间后，测量电机的温升情况，以判断电机是否能够在长时间工作时保持正常温度。

测试时应注意控制环境温度，并使用合适的温度计或红外测温仪进行测量。

六、电流波形测试电流波形测试是评估伺服电机控制性能的重要手段。

该测试通过在伺服电机上施加一定的输入信号，测量电机输出的电流波形，以判断电机控制系统的稳定性和输出精度。

测试时应使用示波器或功率分析仪等设备进行测量，并注意选择合适的采样频率和时间段。

以上是伺服电机常用的电气测试方法，通过这些测试可以全面评估伺服电机的性能和工作状态。

在进行测试时，应注意选择合适的测试方法和仪器设备，并严格按照测试标准和要求进行操作，以确保测试结果的准确性和可靠性。

伺服电机动力线相序检测方法
1.准备工作：首先，需要确认电机的相序类型，常见的有三相直流电机和三相交流电机。

根据电机的类型选择相应的检测方法。

2.三相直流电机相序检测方法：对于三相直流电机，可以通过测量每个相位的电压和电流来判断相序是否正确。

正常情况下，电机的每个相位应该形成60度的相位差。

可以使用示波器或多用途仪表来测量电压和电流波形，比较各个相位之间的相位差。

3.三相交流电机相序检测方法：对于三相交流电机，可以通过观察电机的转向来判断相序是否正确。

可以将电机连接到适当的电源上，让电机自由运行一段时间，观察电机的转向。

如果电机转向正常，则相序正确；如果电机转向相反，则相序错误。

4.使用相序检测器：还可以使用专门的相序检测器来进行相序检测。

相序检测器是一种便携式仪器，可以通过连接到电机的电源线上来检测相序是否正确。

它可以通过灯光或显示屏来显示相序的状态，如果相序正确，相序检测器上的指示灯或显示屏会显示正确的相序；如果相序错误，指示灯或显示屏会显示相序错误的提示。

伺服电机的系统级测试方法伺服电机是现代工业中被广泛应用的控制装置，它通过反馈机制控制电机输出，使得电机可以精准地控制旋转、速度和位置等参数。

在伺服电机的开发、测试和应用过程中，系统级测试方法是必不可少的环节。

本文将介绍伺服电机的系统级测试方法，并分析其优缺点及适用范围。

一、伺服电机系统分类伺服电机系统可分为单轴伺服系统和多轴伺服系统两种。

1. 单轴伺服系统单轴伺服系统只有一个电机控制输出，适用于一些小型数控机床、电子设备等领域。

在测试过程中，对单轴伺服系统进行参数测试即可。

2. 多轴伺服系统多轴伺服系统则有多个电机协同控制输出，适用于大型自动化生产线、机器人等领域。

在测试过程中，需要对多个轴进行联合测试，检验整个系统的控制能力和整体性能。

二、伺服电机系统级测试方法伺服电机系统级测试方法主要包含以下几个方面：1. 动态响应测试动态响应测试是指对伺服电机的动态响应性能进行测试，即对电机的运动轨迹、控制精度等进行测试。

测试方法包括阶跃响应测试、正弦响应测试和随机响应测试等。

其中，阶跃响应测试可以测试电机的动态特性，正弦响应测试可以测试电机的频率响应特性，随机响应测试可以测试电机的噪声及振动特性。

2. 负载能力测试负载能力测试是指对伺服电机在不同负载情况下的控制能力进行测试。

测试方法包括静态负载测试和动态负载测试。

其中，静态负载测试可以测试电机的静态承载能力，动态负载测试可以测试电机在复杂负载情况下的运动控制能力。

3. 稳态误差测试稳态误差测试是指对伺服电机在达到目标位置后的稳态控制误差进行测试。

测试方法包括步进测试和脉冲测试。

其中，步进测试可测量电机的位置误差，脉冲测试可测量电机的速度误差。

三、优缺点及适用范围分析伺服电机的系统级测试方法有以下优点：1. 可以验证伺服电机的控制精度和稳定性。

2. 可以评估伺服电机在不同负载条件下的性能。

3. 可以检测伺服电机在复杂控制环境下的响应能力。

伺服电机的系统级测试方法也存在以下缺点：1. 测试需要对电机进行全面评估，成本较高。

伺服电机实验方法
伺服电机是一种能够精确控制位置和速度的电机，它广泛应用于各种机械设备中。

为了更好地了解伺服电机的性能和特点，可以进行以下实验：
1. 测试伺服电机的转速：将伺服电机驱动器与电机连接，设置一个合适的转速值，然后通过编码器或霍尔效应传感器等方法测量电机实际的转速，比较实际转速和设定转速的差异，进而了解伺服电机的转速控制性能。

2. 测试伺服电机的位置控制精度：将伺服电机驱动器与电机连接，设置一个目标位置，然后通过编码器或其他位置传感器测量电机实际的位置，比较实际位置和目标位置的差异，进而了解伺服电机的位置控制精度。

3. 测试伺服电机的负载能力：将伺服电机驱动器与电机连接，施加一定的负载，然后通过测量电机的转矩和转速，了解伺服电机在不同负载下的性能表现。

4. 测试伺服电机的响应速度：将伺服电机驱动器与电机连接，设置一个目标位置或速度，然后通过测量电机响应的时间，了解伺服电机的响应速度和动态特性。

以上是一些常见的伺服电机实验方法，通过这些实验可以更好地了解伺服电机的性能和特点，为实际应用提供参考。

- 1 -。

伺服电机检测项目及测试方法伺服电机是一种常用的电动机，具有精准定位和速度控制的特点，在许多应用领域得到了广泛应用，如机械制造、自动化设备、机器人等。

为了保证伺服电机的正常运行和性能表现，需要进行相应的检测和测试。

本文将介绍伺服电机的检测项目及测试方法。

一、电机参数测试伺服电机的性能参数是评估其质量和性能的重要指标。

常见的电机参数包括额定电压、额定电流、额定转速、额定扭矩等。

测试这些参数可以通过连接电源和测量设备来实现。

首先需要根据电机的额定电压连接电源，然后通过测量设备（如万用表、电流表、转速计等）进行电流、转速和扭矩的测量。

测试时需要注意保持电机正常运行，避免超过额定值。

二、转矩-转速曲线测试转矩-转速曲线是描述伺服电机扭矩与转速关系的重要曲线。

该曲线可以反映电机的负载能力和动态响应特性。

测试转矩-转速曲线可以通过连接电源和测量设备来实现。

首先需要给电机提供不同的转矩负载，然后通过测量设备测量电机的转速和扭矩。

测试时需要逐渐增加负载，记录相应的扭矩和转速值，最后绘制出转矩-转速曲线图。

三、位置控制精度测试位置控制精度是伺服电机的重要性能指标，直接关系到其定位精度和稳定性。

测试位置控制精度可以通过连接电源、位置传感器和测量设备来实现。

首先需要设置电机的位置控制模式，然后通过测量设备测量电机输出的位置信号。

测试时需要将电机移动到不同的位置，记录相应的位置信号值，并与设定值进行比较，计算出位置控制误差。

测试时需要注意保持电机在稳定状态下进行测试，避免外界干扰。

四、响应时间测试响应时间是伺服电机的重要性能指标，直接关系到其动态响应能力。

测试响应时间可以通过连接电源和测量设备来实现。

首先需要给电机提供一个位置或速度的设定值，然后通过测量设备测量电机输出的位置或速度信号。

测试时需要记录设定值变化与电机响应的时间差，计算出响应时间。

测试时需要注意设定值的变化范围和频率，以及电机的稳定性。

五、温升测试温升是伺服电机长时间运行后产生的热量，直接关系到其散热能力和稳定性。

伺服电机机电时间常数测试伺服电机的机电时间常数包含电气时间常数和机械时间常数。

在测试中要将电气时间常数和机械时间常数两者区分开来比较困难，加之电气时间常数通常情况下比机械时间常数小得多，在工程应用及测试中一般不去将它们分开。

伺服电机机电时间常数测试原理主要源于机电时间常数的定义及电机动态理论，国标中推荐了起动电流法、控制电流法、测速机法和对拖法几种测试方法，下面本文就对几种测试方法的原理及操作进行介绍。

一、伺服电机时间常数定义GB/T2900控制电机术语中对机电时间常数、机械时间常数、电气时间常数定义如下：01机电时间常数Tme机电时间常数是伺服电机在空载和额定励磁条件下，加以阶跃的额定控制电压，转速从零上升到空载转速的63.2%所需时间。

02机械时间常数Tm对于直流伺服电动机和交流伺服电动机的具体计算方法，可用电机端电阻R，转动惯量Jm，反电势系数Ke，转矩常数KT等参数表示：03电气时间常数Te可用电机端电阻R和电感L表示：二、伺服电机机电时间常数测试01起动电流法根据直流电机动态理论，可得下式：式中：ua——电枢电压，单位为伏特V；Ia——电枢电流，单位为安培A；Ra——电枢电阻，单位为欧姆Ω；tM——机电时间常数，单位为s。

电机空载起动时电流从最大值衰减到63.2%所用时间就是机电时间常数tM。

测试时，将电机定子固定，电机轴上不加任何负载，对带励磁的电机激励绕组施加额定励磁，电枢绕组加额定阶跃电压，用波形采集设备记录电机加阶跃电压过程中起动电流的完整波形，然后通过波形数据处理获取电机的时间常数。

02控制电流法同起动电流法类似，可得出式中：ua——点数电压，单位为伏特V；Ia——电枢电流，单位为安培A；Ra——电枢电阻，单位为欧姆Ω；tM——机电时间常数，单位为秒s；电机空载制动时电流从最大值衰减到63.2%所用时间就是机电时间常数tM。

测试时，将电机定子固定，电机轴上不加任何负载。

对带励磁的电机激励绕组施加额定励磁，电枢绕组加额定电压，待电机转速稳定后，断开电枢绕组电压，立即将电枢绕组断路。
