电气工程施工组织设计第一节编译说明一. 电气工程施工范围二. 项目概述和系统描述(一)电力工程1．变压器和配电系统该楼为变电站引入两路市政10kV电源，两路电源同时工作。
变电站位于底层，10kV电缆敷设在地下，进入建筑物底层的变电站。
变电站安装SCB10-1250kVA。
2个干式变压器。
10Kv高压柜采用中置手车式金属铠装开关柜，共12台。
10kV高压系统采用单母线分段运行。
两条母线之间没有联络开关。
高压断路器采用真空断路器，高压柜装有氧化锌避雷器，真空开关装有弹簧储能操动机构，操作电源电压为220V。
进线断路器设有三相延时过流速断保护和单相接地保护（信号）；出线柜设有三相定时过流保护、电流速断保护、单相接地保护（信号）；干式变压器设置高温报警信号和超高温跳闸保护。
进线隔离车锁定在进线断路器处，计量柜与进线断路器锁定，并在高压侧安装专用计量装置。
2．低压配电系统本楼电气设备供电电压为220/380V，采用辐射式和干线式相结合的方式将电源引至各供电点。
其中冷藏室、水泵房、换热站、锅炉房、照明干线、电力干线、手术室、ICU、净化单元、电梯等均由低压配电柜进行配电。
自动切换；这栋楼里有两个电气竖井。
每个电气竖井配备一个普通照明配电箱、一个普通配电箱和一个应急照明配电箱。
每层的通风机由竖井中的主电源箱供电。
主配电干线沿地下室电缆桥架引至各电气竖井，电气竖井至各配电箱的线路沿电缆桥架或钢管敷设于顶棚，支线从地下室引出。
配电箱通过钢管或金属线槽铺设在天花板或隐藏在地板中。
配电线路采用阻燃交联聚乙烯电缆（ZR-YJV-0.6/1kV ），消防干线采用耐火交联聚乙烯电力电缆（NH-YJV-0.6/1kV ），电气中的照明干线和电力干线竖井、应急照明干线为预制多芯分支电缆（YDF-ZR-YJV-0.6/1kV ）。
冷柜、冷冻泵、冷却泵、冷却塔风机、空调、新风机、排风机、送风机、净化机组、生活水泵、地下车库照明等均纳入BAS系统。
编号：______________医院机电安装工程施工方案电气工程审核：__________________时间：__________________单位：__________________医院机电安装工程施工方案电气工程用户指南：该执行方案资料适用于为特定问题制定周密、详细、精确的安排的策划文件，内容包括任务目的，任务事项与任务过程，配套紧密的衔接与执行，是顺利和成功完成的关键保证和基础。
可通过修改使用，也可以直接沿用本模板进行快速编辑。
医院机电安装工程施工方案：电气工程1 电气工程1.1 施工准备施工前先熟悉图纸资料，并组织有关人员进行图纸会审，核实图中选用的设备材料，根据工期安排及进度要求合理配备劳动力、准备工机具及材料，同时提出备料及分批采购计划。
1.2 材料进场及检验(1）所有发放到班组的主要设备、材料、成品和半成品必须有合格的检验结论记录。
所有发放到班组的主要设备、材料、成品和半成品报监理工程师检验。
(2)经批准的免检产品或认定的名牌产品，进场验收时，可不做抽样检测。
(3）变压器、高压电器及电瓷制品检查项目：①产品带有合格证和随机文件，变压器有出厂试验记录；②外观检查：有符合设计的铭牌，附件齐全，绝缘件无缺损、裂纹。
(4）高低压开关柜、应急电源、直流电源柜及动力、照明配电箱检查项目：①产品带有合格证和随机文件，生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。
应急电源有出厂试验记录。
②外观检查：有符合设计的铭牌，柜内元器件无损坏丢失、接线无脱落脱焊，涂层完整，无明显碰撞凹陷。
(5）低压开关设备等检查项目：①产品带有合格证和随机文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。
②外观检查：有符合设计的铭牌，附件齐全，电气接线端子完好，设备器件无缺损，涂层完整。
(6）照明灯具及附件检查项目：①检验合格证及随机文件；②灯具涂层完整，无损伤，附件齐全。
防爆灯具铭牌上有防爆标志和防爆合格证号，普通灯具有安全认证标志；③现场抽样检查成套灯具的绝缘电阻、内部接线等性能。

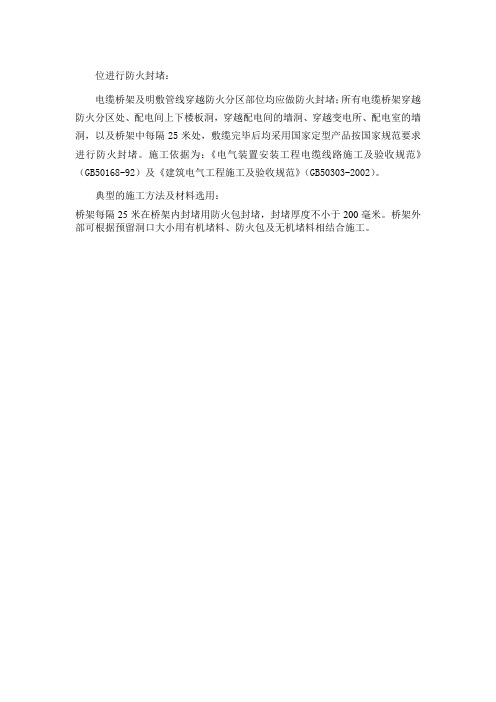

位进行防火封堵：
电缆桥架及明敷管线穿越防火分区部位均应做防火封堵；所有电缆桥架穿越防火分区处、配电间上下楼板洞，穿越配电间的墙洞、穿越变电所、配电室的墙洞，以及桥架中每隔25米处，敷缆完毕后均采用国家定型产品按国家规范要求进行防火封堵。
施工依据为：《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）及《建筑电气工程施工及验收规范》（GB50303-2002）。
典型的施工方法及材料选用：
桥架每隔25米在桥架内封堵用防火包封堵，封堵厚度不小于200毫米。
桥架外部可根据预留洞口大小用有机堵料、防火包及无机堵料相结合施工。
电气安装工程施工组织设计目录第一节工程概况及简介第二节施工部署第三节施工难点及对策第四节电气工程施工方案第五节弱电工程安装方案第六节质量通病及消除措施第七节劳动力计划第八节施工进度计划第一节工程概况及简介一、工程概况：1.本工程由高低压配电系统、照明及动力系统、防雷接地及等电位联结系统、综合布线系统、有线电视系统、闭路电视监控系统、病房呼叫系统组成。
2.编制依据：《建筑照明设计标准》、《低压配电设计规范》、《建筑物防雷设计规范》、《10KV及以下变电所设计规范》、《民用建筑电气设计规范》、《综合布线系统工程设计规范》、《电子计算机房设计规范》等规范。
1.高低压配电系统:1.1本工程采用两路10KV独立电源供电，一用一备，备用电源自动投入。
一路主电引自东街2＃变电站内，距建筑物约1000米，另一路备用电引自××××后大门边电力配电柜，距建筑物约1200米。
1.2低压设二台800KVA干式变压器，1＃、2＃变压器。
负担全楼的负荷，分列运行，互为备用。
当一台变压器故障时，首先自动断开其主开关，然后手动合上母联开关，此时由另一台变压器负但全楼的一、二级负荷。
为保证供电的可靠性，另设一台360KW柴油发电机组，作为工程内重要负荷的应急电源。
为保证放射科用电不受干扰，低压另设二台400KVA干式变压器，3＃、4＃变压器。
做为放射科专用变压器，分列运行，互为备用。
大楼变电室设在地下一层。
1.3全楼总安装容量2554.7KW，计算有功功率1783KW，计算视在功率1902KVA。
采用低压电容无功补偿COS￠到0.94。
1＃变压器安装容量为924KW，计算有功功率599KW，计算视在功率638KVA，变压器负载率79.7%。
2＃变压器安装容量为930KW，计算有功功率614KW，计算视在功率653KVA，变压器负载率81.6%。
3＃变压器安装容量为300KW，计算有功功率240KW，计算视在功率255KVA，变压器负载率63.8%。
医院电气工程施工组织方案1. 前言电气工程施工是医院建设中不可或缺的一环，合理的施工组织方案能够保证电气系统的安全、稳定运行，为医院提供可靠的用电保障。
本文将针对医院电气工程的施工组织方案进行详细论述，并提出一套行之有效的方案。
2. 施工前准备工作2.1 项目计划在开始施工前，需要进行详细的项目计划制定。
该计划应包括施工工期、人力资源、物资采购、设备调试等方面，以确保施工按时、按质完成。
2.2 施工人员培训各施工单位应对参与医院电气工程施工的人员进行相关培训，确保施工人员具备必要的专业知识和技能，能够胜任各项施工任务。
2.3 施工材料采购根据项目需求和计划，及时采购施工所需的电缆、开关、插座等电气材料，并进行质量检验和验收，以确保施工材料的质量符合要求。
3. 施工流程3.1 施工队伍组织在施工开始前，组织好各施工单位的施工队伍，明确每个施工人员的职责和任务，并协调各单位之间的工作进度，确保施工顺利进行。
3.2 施工现场安全在医院电气工程施工现场，要严格执行安全生产规程，设立防止施工事故的标志和警示牌，配备必要的安全防护设备，并对施工人员进行安全教育培训。
3.3 电缆敷设根据施工图纸和设计要求进行电缆的敷设，采取合适的安装方法和合理的线路布置，确保电缆的防火、防潮和绝缘性能符合标准。
3.4 电气设备安装安装各类电气设备时，要按照制造商的安装说明进行操作，确保设备的稳定性和可靠性。
同时，对设备进行必要的调试和检测，确保其正常运行。
3.5 联调联试在施工完成后，进行联调联试工作，确保各电气设备之间的协调运行，并进行必要的参数调整和校验。
4. 施工质量控制4.1 施工质量检查在施工过程中，要定期进行质量检查，发现并及时整改施工中存在的问题，确保施工质量符合设计和施工要求。
4.2 施工质量验收施工完成后，进行全面的质量验收工作，包括设备性能测试、线路接地测试、绝缘电阻测试等，确保施工的质量符合相关标准和规范。
某医院病房楼电气安装施工方案1. 引言本文档旨在提供某医院病房楼电气安装的施工方案，包括具体工作内容、施工时间安排和工作流程等。
该方案的目标是确保病房楼电气系统的平安可靠运行，保障医院患者的用电需求。
2. 工作内容本次施工的主要工作内容包括： - 电缆敷设：确保各楼层的电缆能够连接到相应的用电设备，同时要符合相关电气平安标准。
- 电力开关柜安装：为不同病房提供独立的电力开关柜，并确保其正常运行。
- 照明系统安装：安装各楼层的照明设备，包括应急照明系统和普通照明系统。
- 防火系统接入：将病房楼的电气系统接入防火系统，确保在发生火灾时能及时切断电源。
3. 施工时间安排根据医院的要求和施工难度，预计施工时间为三个月。
具体时间安排如下： - 第一个月：进行电缆的敷设和电力开关柜的安装。
- 第二个月：安装照明设备和防火系统接入。
- 第三个月：测试和调试电气系统，并完成清理和交付工作。
4. 施工流程施工流程是确保工作按方案进行的关键。
以下是病房楼电气安装的施工流程：4.1 编制施工方案在施工开始之前，施工队需要根据工作内容和时间安排编制具体的施工方案，并与医院相关部门进行确认。
4.2 电缆敷设和开关柜安装在施工开始后，首先进行电缆的敷设和电力开关柜的安装工作。
施工队按照设计图纸和相关标准进行敷设和安装，并确保电缆和开关柜之间的连接正常。
4.3 照明系统和防火系统安装完成电缆敷设和开关柜安装后，进行照明系统和防火系统的安装。
施工队根据设计要求，安装照明设备和接入防火系统，确保其正常运行。
4.4 测试和调试在安装完成后，施工队进行电气系统的测试和调试工作。
他们会检查各个开关、插座和照明设备的工作状态，并解决任何问题。
4.5 清理与交付当所有工作完成后，施工队将进行清理和整理工作场地，并将电气系统交付给医院相关部门进行验收。
5. 平安措施在施工过程中，施工队需要严格遵守以下平安措施： - 确保施工人员穿戴好个人防护装备，包括平安帽、平安鞋等。
房建电气安装工程施工方案一、工程概况本项目为XXX住宅小区，位于XXX市中心区域，占地面积XXX平方米，总建筑面积XXX平方米。
小区共分为X栋楼，包括住宅、商业和配套设施。
本工程为其中的1#楼，建筑高度XXX米，共XXX层，其中地上XXX层，地下XXX层。
建筑电气安装工程包括强电系统、弱电系统、照明系统、防雷系统等。
二、施工目标1. 严格按照国家相关法律法规、规范标准进行施工，确保工程质量。
2. 确保施工安全，预防安全事故的发生。
3. 提高施工效率，保证工程按时完成。
4. 注重环保，减少施工过程中对环境的影响。
三、施工依据1. 电气施工图纸和相关的设计文件。
2. 《建筑电气工程施工质量验收规范》（GB 50303-20XX）。
3. 《建筑电气安装工程通用图集》。
四、施工内容1. 强电系统：包括供电线路、配电箱、开关插座、照明设备等。
2. 弱电系统：包括电话、网络、电视、监控等线路的敷设和设备安装。
3. 照明系统：包括公共区域、住宅室内、室外照明的安装。
4. 防雷系统：包括避雷针、避雷带、接地装置等。
五、施工流程1. 施工准备：熟悉施工图纸，了解设计要求，准备施工所需材料、设备和工具。
2. 现场勘察：对施工现场进行勘察，了解现场环境，确认施工难点和重点。
3. 施工放线：根据图纸进行放线，标明线路走向、设备安装位置等。
4. 布线施工：按照施工图纸和规范要求进行线路敷设，包括穿管、布线、连接等。
5. 设备安装：安装配电箱、开关插座、照明设备等，并进行接线。
6. 系统调试：对强电、弱电、照明、防雷系统进行调试，确保系统正常运行。
7. 验收合格：组织验收，确保工程质量符合规范要求。
8. 竣工交付：办理竣工手续，向业主交付使用。
六、施工措施1. 加强施工现场管理，确保施工秩序井然。
2. 强化质量意识，严格执行施工规范，确保工程质量。
3. 加强安全培训，提高施工人员的安全意识，预防安全事故的发生。
4. 注重环保，严格执行环保法规，减少施工过程中的环境污染。
工程名称：XX市中心医院高层综合病房楼电气配管安装专项施工方案目录第一章编制说明 (2)第二章工程概况 (3)第三章施工准备 (4)第四章主要的施工工艺和质量要求 (6)第五章安全文明施工措施 (8)第一章编制说明一、编制原则1、做好施工现场技术资料的调查工作。
2、合理科学安排施工工序。
3、安装施工应与土建密切配合。
4、确保工程质量和施工安全。
本专项施工方案为电气安装工程电线导管敷设的纲领性文件，用以指导该分项工程的施工与管理。
以确保优质、高效、安全、文明的完成该项工程工作。
二、编制依据1、招标文件，合同文件。
2、XX市中心医院高层综合病房楼施工图纸、设计说明、设计变更、技术核定单、图纸会审纪要等资料。
3、国家现行的工程建筑法规：《中华人民共和国建筑法》、《中华人民共和国安全生产法》、施工验收规范；建设部颁发的《建设工程施工现场管理规定》第二章工程概况一、工程概况工程名称：XX市中心医院高层综合病房楼工程地点：XX省XX市xx路中心医院院内建设单位：XX市中心医院设计单位：XX市建筑设计研究院监理单位：XX工程监理有限公司施工单位：XX天工建设集团有限公司结构形式为钢筋混凝土框架剪力墙结构、地下2层，地上22层。
本工程手术室及应急照明电源配管采用套接扣压式镀锌钢管，其他配管采用PVC刚性阻燃电线套管。
二、施工管理目标1、项目方针：优化方案、精细管理。
2、质量目标：确保中州杯，争创鲁班奖。
3、进度目标：满足同期土建施工工程进度。
4、安全生产目标：按照公司《安全管理制度》的要求，坚持预防为主，加强安全保护，加大投入，杜绝安全事故发生。
5、环境保护目标：按照公司一体化文件的有关程序进行管理，坚持自觉防患意识，创建环保工地。
6、文明施工目标：严格执行省、市有关文明施工的规定，创建省级文明工地。
7、职业健康目标：坚持预防为主，加强保护配置，杜绝健康侵害，做到健康施工。
8、成本控制目标：加强管理，履行节约，向管理要效益；完成公司下达的成本控制计划第三章施工准备一、施工班组组建根据该工程的规模及施工要求，由项目部组建专业电工班组，负责本工程的施工。
医院大楼电气安装工程施工方案及主要技术措施 本工程电气安装，主要包括电气照明系统、电气动力及防雷接地系统三部分。
1、电气工程安装工艺流程预 埋 期安 装期调试期电气工程工艺流程图2、预埋期配管施工应急照明支线应穿热镀锌钢管暗敷在楼板或墙内，由顶板接线盒至吊顶灯具一段线路穿钢质（耐火）波纹管（或普利卡管），普通照明支线穿可挠金属电气导管暗敷在楼板或吊顶内；。
图示：钢导管敷设部分①暗管敷设工艺流程：②明管敷设工艺流程：③吊顶内管路敷设工艺流程：6.1）弯管、箱、盒预制：根据施工图加工好各种弯管、箱、盒、支架。
电线弯管可采用冷煨法及定型弯管。
冷煨法：一般管径25mm及以下时，可使用手扳煨管器。
即将管子插入煨管器，逐步煨出所需弯度；管径32mm及以上时，可使用液压弯管器。
6.2）箱盒测位：根据施工图确定箱、盒轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正。
标箱、盒位置时，应挂通线或十字线。
6.3）暗配的电线管路宜沿最近的路线敷设，并减少弯曲；埋入墙体或混凝土内的导管，与墙体或混凝土表面的净距不应小于15mm。
6.4）管子切断：常用钢锯、无齿锯、砂轮锯进行切管，将需要切断的管长度量准确，操作时将管材放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑、无毛刺、管内铁屑应除净。
6.5）箱、盒定向稳定：根据施工管路的要求，加工箱、盒时注意引出管的定向。
砖墙、砌体墙及预制楼板的箱、盒，用强度不小于C10的水泥砂浆稳注；现浇混凝土墙及楼板上的箱、盒，应先安装好卡铁或轿杆，将卡铁或轿杆点焊在就近钢筋上；如为木模板时可用钉子、细铅丝将箱、盒绑扎在模板上。
6.6）进入落地式配电箱、屏的电线管路，排列应整齐，管口应高出基础面不少于50mm。
6.7）管路连接：采用直管接头连接，其连按长度应为管外径的2—3倍，管的接口应在直管接头内中心即二分之一处。
管路两个接线点之间的距离在下列长度范围内，应加接线盒。
接线盒的位置应便于空线和检修：管路无弯时，不超过30m；管路有一个弯时，不超过20m；管路有两个弯时，不超过15m；管路有三个弯时，不超过8m。
（建筑电气工程）某医院病房楼电气安装施工方案1.编制依据甲乙双方签定的工程承包合同；工程设计蓝图、图纸会审纪要及设计变更通知等；现行施工及验收规范：建筑电气工程施工质量验收规范（GB50303-2002）火灾自动报警系统施工及验收规范（GB50166-92）综合布线系统工程验收规范（GB/T50312-2000）建设工程文件归档整理规范（GB/T50328-2001）参考资料：建筑施工手册（第四版，中国建筑工业出版社）高层建筑施工手册（第二版，中国建筑工业出版社）企业施工工艺标准：建筑电气工程施工工艺标准（ZHQ00-SG-006-2003）中国建筑第七工程局质量、环境与职业健康安全管理体系文件(第一版)；某工程施工组织设计2.工程概况本工程框架-剪力墙结构，为一类高层建筑物。
建筑面积27600平方米，主楼建筑总高度74.45m。
地下（室）一层、地上十六层，局部机房十七层。
地下室为变配电所，水泵房，制冷机房等，一层为住院处、护士站、仓储等，二层为妇科病房，三～四层为手术病房，五、六层为ICU病房，七到十六层标准层为普通病房，十七层以上为电梯及设备机房等，在主楼东侧、西侧及北侧共设置6部电梯均升至顶层。
本工程采用10KV电源供电，有市政电网提供2路10KV线路，有室外电力电缆埋地引入地下层变配电所，单母线分段供电。
电力、照明配电系统均采用三相五线制（TN-S）系统方式配电，排烟机房、水泵房、电梯机房、消防控制室等设备采用放射式配电，重要负荷采用双电源末端互投自复方式。
对用电量较大的照明电，在竖井内采用全封闭五芯插接铜母线以树干式配电给各层正常照明配电箱，应急照明配电均以双路树干式配电给各应急照明箱，并在适当位置双电源自投。
动力设备及应急照明导线采用穿钢管明敷或暗敷，照明导线采用PVC管暗敷。
本工程防雷保护按二类防雷建筑物，在建筑物顶设置避雷带，并利用建筑物结构柱内二根主筋作为引下线，为防止侧向雷击，十层以上建筑物四周的金属门窗构件与梁柱内钢筋连成一体后再与引下线焊接，强弱电采用同一接地体，利用底板筋承台筋与桩内钢筋连接，形成接地网，要求总接地电阻小于1欧姆。
本工程设置自动火灾报警及控制系统，在病房、医疗设备、走廊等场所设置感烟探测器，对全楼的火灾信号进行监视和控制，消防中心设在一层，探测器线路穿PVC管暗敷，手动报警、消防广播、联动控制等线路穿钢管暗敷。
结构化综合布线系统主配线架设在网络中心机房，语音和数据分别用大对数电缆和光缆由主配线架引至各楼层配线架，再用非屏蔽双绞线经水平弱电线槽穿PVC管引入各房间用户点。
有线电视系统采用分配分支系统，由分支器向用户插座配线。
另有电视监控及病房的呼叫信号系统。
三.施工部署3.1.施工任务强弱电线路钢管、PVC管砖混凝土墙板暗敷设，动力、照明电缆电线穿线安装，灯具安装，避雷接地、等电位焊接，。
3.2工期根据施工组织设计及现场实际情况，配合土建主体结构施工，结构阶段安装预埋施工预计至1月15日完成。
3.3.人员专业电工20～30人，电焊工3人。
3.4.技术准备项目总工程师组织技术、生产人员熟悉图纸，认真学习掌握施工图的内容、要求和特点，明确并掌握施工工艺和质量标准，同时针对有关施工技术和图纸存在的疑点做好记录，结合会审，对图纸中存在的问题，与设计、甲方、监理共同协商解决，取得意见一致后，办理图纸会审记录及技术核定单，作为施工图的变更依据和施工操作依据。
熟悉各专业之间的相互关系，制定具体的安装施工方案。
4．施工工艺4.1.电缆敷设4.1.1施工准备设备及材料要求：所有电缆材料规格、型号及电压等级应符合设计要求，并有产品合格证。
每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。
电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。
油浸电缆应密封良好，无漏油及渗油现象。
橡套及塑料电缆外皮及绝缘层无老化及裂纹。
各种金属型钢不应有明显锈蚀，金属导管内无毛刺。
所有紧固螺栓，均应采用镀锌件。
其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。
4.1.2主要机具：电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。
绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。
无线电对讲机（或简易电话）、手持扩音喇叭。
4.1.3作业条件：土建工程应具备下列条件：预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。
电缆沿线模板等设施拆除完毕。
场地清理干净、道路畅通，沟盖板齐备。
放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。
直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。
盖板及砂子运至沟旁。
设备安装应具备下列条件变配电室内全部电气设备及用电设备配电箱柜安装完毕。
电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。
4.1.4操作工艺工艺流程：准备工作→直埋电缆敷设→铺砂盖砖→回填土→埋标桩→→电缆沿支架、桥架敷设→水平敷设→→挂标志牌→垂直敷设→埋标桩→管口防水处理→剥麻刷油→挂标志牌（1）准备工作：施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。
电缆敷设前进行绝缘摇测或耐压试验。
1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10M Ω。
电缆测试完毕，应用橡皮包布密封后再用黑包布包好。
放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。
人力放电缆时将滚轮提前安装好。
本工程主要电缆敷设均在室内，可用无线电对讲机做为定向联络指挥。
在桥架或支架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式划出来。
以防电缆的交叉和混乱。
电缆的搬运及支架架设：电缆短距离搬运，一般采用滚动电缆轴的方法。
滚动时应按电缆轴上箭头指示方向滚动。
如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松弛。
电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。
架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。
（2）直埋电缆敷设：清除沟内杂物，铺完底沙或细土。
电缆敷设可用人力拉引或机械牵引。
电缆敷设时，应注意电缆弯曲半径应符合规范要求。
电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度。
铺砂盖砖：电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。
隐蔽工程验收合格，电缆上下分别铺盖10cm砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。
使用电缆盖板时，盖板应指向受电方向。
回填土。
回填土前，再作一次隐蔽工程检验，合格后，应及时回填土并进行夯实。
埋标桩：电缆在拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。
直线段应适当加设标桩。
标桩露出地面以15cm为宜。
直埋电线进出建筑物，室内过管口低于室外地面者，对其过管按设计或标准图册做防水处理。
有麻皮保护层的电缆，进入室内部分，应将麻皮剥掉，并涂防腐漆。
（3）电缆沿支架、桥架敷设：1水平敷设敷设方法可用人力或机械牵引。
电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。
不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。
同等级电压的电缆沿支架敷设时，水平净距不得小于35mm2垂直敷设。
垂直敷设，有条件的最好自上而下敷设。
土建未拆吊车前，将电缆吊至楼层顶部。
敷设时，同截面电缆应先敷设低层，后敷设高层，要特别注意，在电缆轴附近和部分楼层应采取防滑措施。
自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。
高层、大截面电缆宜用机械牵引敷设。
沿支架敷设时，支架距离不得大于1.5米，沿桥梁或托盘敷设时，每层最少加装两道卡固支架。
敷设时，应放一根立即卡固一根。
电缆穿过楼板时，应装套管，敷设完后应将套管用防火材料封堵严密。
（4）挂标志牌：标志牌规格应一致，并有防腐性能，挂装应牢固。
标志牌上应注明电缆编号、规格、型号及电压等级。
直埋电缆进出建筑物、电缆井及两端应挂标志牌。
沿支架桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。
4.1.5质量标准一.保证项目：电缆的耐压试验结果、泄漏电流和绝缘电阻必须符合施工规范规定。
检验方法：检查试验记录。
电缆敷设必须符合以下规定：电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损，直埋敷设时，严禁在管道上面或下面平行敷设。
检验方法：观察检查和检查隐蔽工程记录。
二.基本项目：坐标和标高正确，排列整齐，标志柱和标志牌设置准确；防燃、隔热和防腐要求的电缆保护措施完整。
在支架上敷设时，固定可靠，同一侧支架上的电缆排列顺序正确，控制电缆在电力电缆下面，1kV及其以下电力电缆应放在1kV以上电力电缆下面；直埋电缆埋设深度、回填土要求、保护措施以及电缆间和电缆与地下管网间平行或交叉的最小距离均应符合施工规范规定。
电缆转弯和分支处不紊乱，走向整齐清楚、电缆标志桩、标志牌清晰齐全，直埋电缆的隐蔽工程记录及坐标图齐全、准确。
检验方法：观察检查和检查隐蔽工程记录及坐标图。
电缆最小弯曲半径和检验方法应符合下表的规定。
橡胶或聚氯乙烯电缆最小弯曲半径及检验方法项次项目弯曲半径检验方法1.橡皮或聚氯乙烯护套≥10d 尺量检查2.钢套铠装≥20d 尺量检查3.塑料绝缘电力电缆≥10d 尺量检查4.控制电缆≥10d 尺量检查注：d为电缆外径。
4.1.6成品保护直埋电缆施工不宜过早，一般在其它室外工程基本完工后进行，防止其它地下工程施工时损伤电缆。
如已提前将电缆敷设完，其它地下工程施工时，应加强巡视。
直埋电缆敷设完后，应立即铺砂、盖板或砖及回填夯实，防止其它重物损伤电缆。
并及时划出竣工图，标明电缆的实际走向方位坐标及敷设深度。
室内沿电缆沟敷设的电缆施工完毕后应立即将沟盖板盖好。
室内沿桥架或托盘敷设电缆、宜在管道及空调工程基本施工完毕后进行，防止其它专业施工时损伤电缆。
电缆两端头处的门窗装好，并加锁，防止电缆丢失或损毁。
4.1.7应注意的质量问题直埋电缆铺砂盖板或砖时应防止不清除沟内杂物、不用细砂或细土、盖板或砖不严、有遗漏部分。
施工负责人应加强检查。
电缆进入室内电缆沟时，防止套管防水处理不好，沟内进水。
应严格按规范和工艺要求施工。
油浸电缆要防止两端头封铅不严密、有渗油现象。
应对施工操作人员进行技术培训，提高操作水平。
沿支架或桥架敷设电缆时，应防止电缆排列不整齐，交叉严重。
