桥涵工程 第一章 绪论

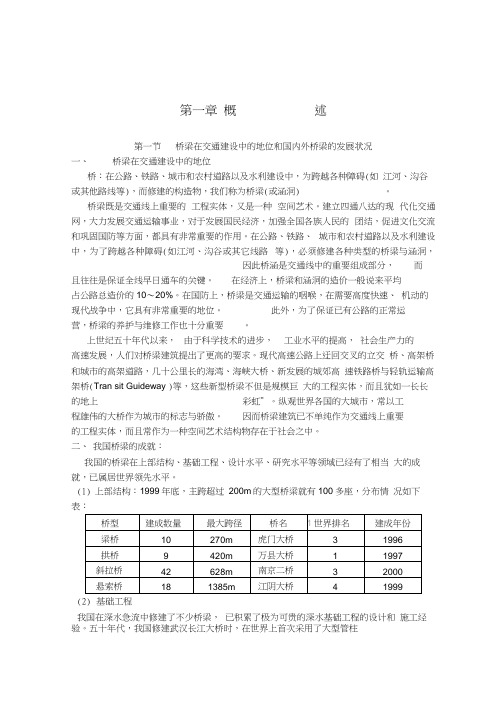

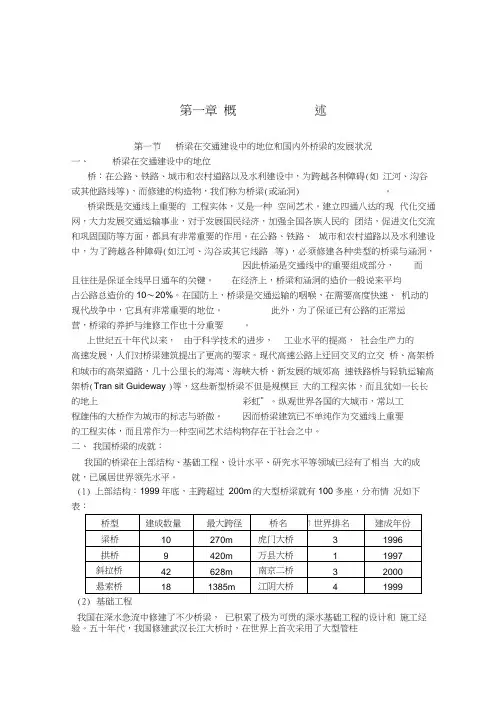

第一章概述第一节桥梁在交通建设中的地位和国内外桥梁的发展状况一、桥梁在交通建设中的地位桥：在公路、铁路、城市和农村道路以及水利建设中，为跨越各种障碍(如江河、沟谷或其他路线等)，而修建的构造物，我们称为桥梁(或涵洞) 。

桥梁既是交通线上重要的工程实体，又是一种空间艺术。

建立四通八达的现代化交通网，大力发展交通运输事业，对于发展国民经济，加强全国各族人民的团结，促进文化交流和巩固国防等方面，都具有非常重要的作用。

在公路、铁路、城市和农村道路以及水利建设中，为了跨越各种障碍(如江河、沟谷或其它线路等)，必须修建各种类型的桥梁与涵洞，因此桥涵是交通线中的重要组成部分，而且往往是保证全线早日通车的关键。

在经济上，桥梁和涵洞的造价一般说来平均占公路总造价的10〜20%。

在国防上，桥梁是交通运输的咽喉，在需要高度快速、机动的现代战争中，它具有非常重要的地位。

此外，为了保证已有公路的正常运营，桥梁的养护与维修工作也十分重要。

上世纪五十年代以来，由于科学技术的进步，工业水平的提高，社会生产力的高速发展，人们对桥梁建筑提出了更高的要求。

现代高速公路上迂回交叉的立交桥、高架桥和城市的高架道路，几十公里长的海湾、海峡大桥、新发展的城郊高速铁路桥与轻轨运输高架桥(Tran sit Guideway )等，这些新型桥梁不但是规模巨大的工程实体，而且犹如一长长的地上彩虹”。

纵观世界各国的大城市，常以工程雄伟的大桥作为城市的标志与骄傲。

因而桥梁建筑已不单纯作为交通线上重要的工程实体，而且常作为一种空间艺术结构物存在于社会之中。

二、我国桥梁的成就：我国的桥梁在上部结构、基础工程、设计水平、研究水平等领域已经有了相当大的成就，已属居世界领先水平。

(1)上部结构：1999年底，主跨超过200m的大型桥梁就有100多座，分布情况如下表：(2)基础工程我国在深水急流中修建了不少桥梁，已积累了极为可贵的深水基础工程的设计和施工经验。

五十年代，我国修建武汉长江大桥时，在世界上首次采用了大型管柱基础。

《桥涵水文》课程教学大纲（开放本科）一．课程的地位和任务《桥涵水文》是中央广播电视大学开放教育土木工程（道桥）专业本科的一门技术基础课。

通过对本课程的学习，它的任务是使学生掌握必要的桥涵水文学的基本概念、基本理论、基本计算方法，为今后学习相关专业课程、从事专业工作和科学研究工作打下一定的基础。

二．教学内容和教学要求第一章绪论第一节水文现象与桥涵水文的研究意义第二节河川水文现象的特点和桥涵水文的研究方法了解水文现象等有关概念，理解河川水文现象的特点。

第二章河流概论第一节河流与流域第二节河川径流形成第三节河川的泥沙运动第四节河床演变第五节河川水文资料的收集和整理熟悉河流和流域、河川径流的有关概念，了解水文测验和资料整理方法。

重点河川径流形成过程。

第三章水文统计基本原理与方法第一节概率统计理论基础第二节随机变量的概率分布第三节水文经验频率曲线第四节水文理论频率曲线线型与参数估计第五节抽样误差与相关分析第六节水文频率计算适线法了解随机事件、设计洪水频率、频率分布及其特性、统计参数与频率曲线的关系、皮III型曲线以及相关的概念，熟悉经验频率、统计参数、理论频率曲线的计算公式，掌握适线法在设计流量推算及相关分析在水文计算中的应用。

重点难点适线法在设计流量推算的应用。

第四章设计洪水与设计水位推算第一节根据流量观测资料推算第二节根据洪水调查资料推算第三节根据暴雨资料推算第四节水流域设洪水第五节设计洪水位的推求了解观测资料的审查、插补与延长的方法，正确理解特大洪水处理和小流域径流理论，掌握有观测资料时设计流量的推算方法、利用少量洪水资料推算大中桥设计流量和小流域计算方法。

重点有观测资料时设计流量的推算；难点特大洪水处理。

第五章大中桥孔径计算第一节桥位河段水流图式和桥孔布设原则第二节桥孔长度第三节桥面设计高程了解桥位河段水流图式和各类河段的桥孔布置原则、要求、河段分类、桥长计算的经验公式、引起桥下水位升高的因素和桥下净空的概念，掌握冲刷系数法计算桥孔长度和桥面中心最低标高的计算方法。

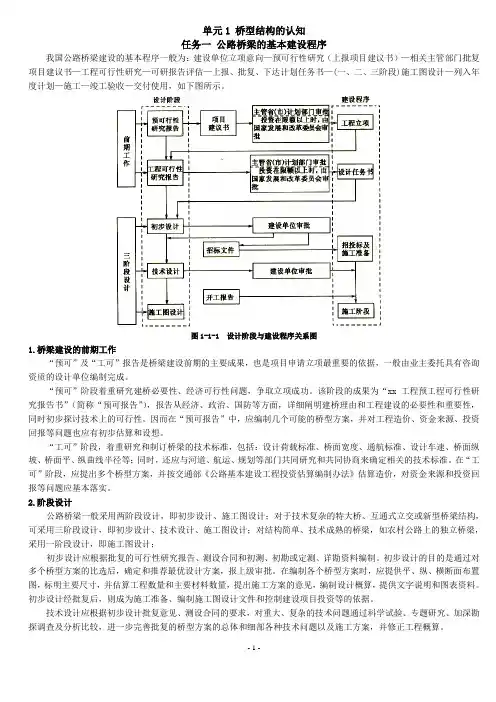

单元1 桥型结构的认知任务一公路桥梁的基本建设程序我国公路桥梁建设的基本程序一般为：建设单位立项意向—预可行性研究（上报项目建议书）—相关主管部门批复项目建议书—工程可行性研究—可研报告评估—上报、批复、下达计划任务书—(一、二、三阶段)施工图设计—列入年度计划—施工—竣工验收—交付使用，如下图所示。

图1-1-1 设计阶段与建设程序关系图1.桥梁建设的前期工作“预可”及“工可”报告是桥梁建设前期的主要成果，也是项目申请立项最重要的依据，一般由业主委托具有咨询资质的设计单位编制完成。

“预可”阶段着重研究建桥必要性、经济可行性问题，争取立项成功。

该阶段的成果为“xx工程预工程可行性研究报告书”（简称“预可报告”），报告从经济、政治、国防等方面，详细阐明建桥理由和工程建设的必要性和重要性，同时初步探讨技术上的可行性。

因而在“预可报告”中，应编制几个可能的桥型方案，并对工程造价、资金来源、投资回报等问题也应有初步估算和设想。

“工可”阶段，着重研究和制订桥梁的技术标准，包括：设计荷载标准、桥面宽度、通航标准、设计车速、桥面纵坡、桥面平、纵曲线半径等；同时，还应与河道、航运、规划等部门共同研究和共同协商来确定相关的技术标准。

在“工可”阶段，应提出多个桥型方案，并按交通部《公路基本建设工程投资估算编制办法》估算造价，对资金来源和投资回报等问题应基本落实。

2.阶段设计公路桥梁一般采用两阶段设计，即初步设计、施工图设计；对于技术复杂的特大桥、互通式立交或新型桥梁结构，可采用三阶段设计，即初步设计、技术设计、施工图设计；对结构简单、技术成熟的桥梁，如农村公路上的独立桥梁，采用一阶段设计，即施工图设计；初步设计应根据批复的可行性研究报告、测设合同和初测、初勘或定测、详勘资料编制。

初步设计的目的是通过对多个桥型方案的比选后，确定和推荐最优设计方案，报上级审批。

在编制各个桥型方案时，应提供平、纵、横断面布置图，标明主要尺寸，并估算工程数量和主要材料数量，提出施工方案的意见，编制设计概算，提供文字说明和图表资料。

桥梁工程概论分章节知识点第一章绪论4、桥梁：供汽车、火车、行人等跨越障碍（河流、山谷或其它线路）的工程建筑物。

5、简支梁桥的基本组成：–上部结构（桥梁位于支座以上的部分），包括桥跨结构（桥梁中直接承受桥上交通荷载的、架空的主体结构部分）桥面构造（为保证桥跨结构能正常使用而需要建造的桥上各种附属结构或设施）–下部结构（是支承上部结构、向下传递荷载的结构物），也叫支承结构，包括桥墩与桥台（支承于传力，与路堤衔接、防止路堤滑塌）墩台基础（承受由上至下的全部荷载，并将其传给地基）–支座（位于桥跨结构与墩台之间，以连接桥跨结构与墩台，提供荷载传递路径，适应结构变位要求）五大部件：桥垮、桥墩、桥台、基础、支座五小部件：桥面铺装、排水防水系统、栏杆护栏、伸缩缝、灯光照明承重结构：架空的主体结构+支承结构。

承重结构的任何一部分破坏，结构就破坏；而结构附属部分的破坏，则不会导致结构的彻底破坏。

6、正桥：跨越主要障碍物的结构部分，跨度大，基础深引桥：连接正桥和路的桥梁区段，跨度小，基础浅跨度或跨径－表征桥梁技术水平的重要指标，两相邻墩中线之间水平距离（公路桥）–主跨－多跨中的最大跨度–标准跨径（铁路、公路）－桥梁养护维修和战备需要–计算跨径－相邻两支座间的距离，用于设计。

是铁路桥的标准跨径净跨径：对梁式桥，设计洪水位上线上相邻两桥墩（或桥台）间的水平间距L0,称为桥梁的净跨径。

桥长－两桥台侧墙或八字墙尾端之间的距离桥下净空高度－设计洪水位或设计通航水位对桥跨结构最下缘的高差。

应大于通航及排洪要求桥梁建筑高度-桥面至桥跨结构最下缘的垂直高度。

容许建筑高度：公路或铁路桥梁线路设计中所确定的桥面高程与通航及排洪要求所规定的净空高度之差。

建筑高度不得大于容许高度。

7、桥梁的主要分类按工程规模：特大桥、大桥、中桥、小桥按用途：铁路桥、公路桥、公铁两用桥、人行桥、城市桥、管线桥、农桥按材料：钢桥、钢筋混凝土桥、预应力混凝土桥、结合梁桥、圬工桥、木桥按结构体系：梁桥、拱桥、组合体系按桥面位置：上承式桥、中承式桥、下承式桥按跨越对象：跨河桥、跨谷桥、跨线桥、立交桥、地道桥、旱桥、跨海桥按平面形状：直桥、斜桥、弯桥其他：便桥、开启桥、高架桥、浮桥、运河桥、栈桥8、不同结构体系及受力特点梁桥梁为承重结构，主要以其抗弯能力来承受荷载；在竖向荷载作用下，其支承反力也是竖直的；简支的梁部结构只受弯受剪，不承受轴向力? 增加中间支承，可减少跨中弯矩，更合理地分配内力，加大跨越能力梁式体系分实腹式和空腹式，前者的梁截面为T形、工字形和箱形等，后者指桁架结构；梁的高度可等高或变高拱桥结构特征：主要承重结构具有曲线外形受力特点：在竖向荷载作用下，拱主要承受轴向压力，但也受弯受剪。

《桥梁⼯程概论》复习资料及答案第⼀章绪论1.桥梁的作⽤是什么？它是由哪⼏个主要部分组成的？各部分的主要作⽤是什么？桥梁是指供车辆和⾏⼈等跨越障碍（河流、⼭⾕、还晚或其他路线等）的⼯程建筑物(跨越障碍的通道）。

桥梁由上部结构（包括桥跨部分和桥⾯构造，前者指直接承受桥上交通荷载的主体部分，后者指为保证桥跨结构能正常使⽤⽽需要的各种附属结构），下部结构（包括桥墩、桥台以及墩台的基础。

是⽀承上部结构、向下传递荷载的结构物）。

和⽀座组成（连接桥跨结构和桥梁墩台，提供荷载传递途径，适应结构变位要求），2.解释以下⼏个术语：总跨径（桥梁孔径）、净跨径、计算跨度、桥长、建筑⾼度、桥渡。

桥梁结构相邻两⽀座间的距离L称为计算跨径对梁式桥，设计洪⽔位上线上相邻两桥墩（或桥台）间的⽔平间距L0,称为桥梁的净跨径。

各孔径跨径之和称为总跨径。

对梁长，两桥台侧墙或⼋字墙尾端之间的距离LT，称为桥梁全长。

桥⾯⾄桥跨结构最下缘的垂直⾼度h，称为桥梁建筑⾼度。

以桥梁为主体包括桥头引线、导流堤等跨越河流、深⾕、低洼地带的全部建筑物称桥渡3.按照⼒学特性（体系）划分，桥梁有哪些基本类型？各类桥梁的受⼒特点是什么？按受⼒特性分，桥梁可分为梁桥、拱桥、悬索桥三种梁桥中，梁作为承重结构，主要是以其抗弯能⼒来承受荷载的。

在竖向荷载作⽤下，其⽀座反⼒也是竖直的；简⽀的梁部结构只受弯剪，不承受轴向⼒。

拱桥的主要承重结构是具有外形的拱圈。

在竖向荷载作⽤下，拱圈主要承受轴向压⼒，但也受弯受剪。

在拱趾处⽀撑⼒除了竖向反⼒外，还有较⼤的⽔平推⼒悬索桥在在竖向荷载下，其索受拉，锚碇处会承受较⼤的竖向（向上）和⽔平（向河⼼）⼒第⼆章桥梁⼯程的规划与设计1.什么是桥梁的净空（限界）？它有什么⽤途？桥梁净空（bridge clearance）包括桥⾯净空和桥下净空。

在净空界限范围内不得有桥跨结构的构件或其他建筑物侵⼊，以保证⾏车安全。

桥⾯净空指保证车辆⾏⼈安全通过桥梁所需要的桥梁净空界限。
