声光调制

声光调制器声光调制器 (AOM, Acousto (AOM, Acousto--Modulators)optical Modulators)声光调制是一种外调制技术，通常把控制激光束强度变化的声光器件称作声光调制器。

声光调制技术比光源的直接调制技术有高得多的调制频率；与电光调制技术相比，它有更高的消光比（一般大于1000：1），更低的驱动功率，更优良的温度稳定性和更好的光点质量以及低的价格；与机械调制方式相比，它有更小的体积、重量和更好的输出波形。

其工作原理简述如下：声光调制器由声光介质和压电换能器构成。

当驱动源的某种特定载波频率驱动换能器时,换能器即产生同一频率的超声波并传入声光介质,在介质内形成折射率变化，光束通过介质时即发生相互作用而改变光的传播方向即产生衍射，如右图所示。

衍射模式有布拉格衍射和拉曼-奈斯型衍射。

激光腔外使用的声光调制器一般采用布拉格型，衍射角为：sin θd ≈θd=（λ0/υ）f1一级光衍射效率η为：η1=I1/IT=sin 2（∆ψ/2） ∆ψ=（π/λ0）√2LM2Pa/H式中λ0为光波长；V 为声光介质中的声速；I1为一级光衍射强度；L 为声光互作用长度；H 为声光互作用宽（高）度；M2为声光品质因数；Pa 为声功率。

当外加信号通过驱动电源作用到声光器件时，超声强度随此信号变化，衍射光强也随之变化，从而实现了对激光的振幅或强度调制；当外加信号仅为载波频率且不随时间变化时，衍射光的频率发生变化而达到移频。

英国公司古奇·休斯古Gooch & Housego 是全世界最大的声光器件制造商，目前全世界约90%的应用厂家都选用该公司的产品，包括声光Q 开关、电光Q 开关、可调滤光器、调节器、频移器、光纤耦合。

为了进一步拓展亚洲包括中国的市场和提高售后服务质量，该公司已授权我们为中国的唯一代理，为客户提供售前、售中及售后服务。

目前主要供应两种声光调制器：自由空间式声光调制器和光纤耦合声光调制器（或称为全光纤声光调制器）。

生物检测
在生物检测中，声光调制器被广泛应 用于荧光、光谱等分析方法中，实现 对生物分子和细胞的分析和检测。
03
化学分析
在化学分析中，声光调制器能够提供 快速、稳定的调制信号，实现化学反 应的实时监测和化学成分的分析。
04
声光调制器的发展趋势 与挑战
新型声光材料与器件的研究
探索新型声光材料
研究具有优异声光效应的新型材料，如拓扑材料、钙钛矿材料等，以提高调制器的性能。
3
不同的调制方式适用于不同的应用场景，选择合 适的调制方式可以提高调制效果和稳定性。
声光调制器的优点与局限性
优点
声光调制器具有调制速度快、调制精 度高、易于集成等优点。
局限性
声光调制器对温度和压力等环境因素 比较敏感，容易受到外界干扰的影响。 同时，声光调制器的成本较高，限制 了其在某些领域的应用。
插入损耗
由于声波对光波的调制作用，会导致 一部分光能转化为热能，因此声光调 制器通常有一定的插入损耗。
调制带宽
调制带宽是指声光调制器能够实现调 制的最大频率范围。
02
声光调制器的工作原理
声光效应
声光效应是指声波在介质中传播时， 引起介质中光学性质发生变化的现象。
声光效应包括弹光效应、热光效应和 压光效应等，其中弹光效应是最主要 的声光效应。
全息显示
全息显示技术利用声光调制器对激光束进行调制，实现全息图像的生成。 全息显示技术能够提供立体、逼真的图像效果，在安全、防伪和展览等 领域具有广泛应用。
激光雷达
激光雷达
利用声光调制器对激光束进行调 制，实现距离和速度的测量。声 光调制器能够快速响应，提高激 光雷达的测量精度和速度。
无人驾驶
无人驾驶汽车和无人机需要高精 度的距离和速度测量，声光调制 器能够提供稳定、可靠的数据， 保障行驶安全。

2019/2/5 共29页 14
UP
DOWN
BACK
二. 调制带宽
调制带宽是声光调制器的一个重要参量，它是衡量能否无畸 变地传输信息的一个重要指标，它受布喇格带宽的限制。
对于给定入射角和波长的光波，只有一个确定的频率和波 矢的声波才能满足布拉格条件。当采用有限的发散光束和声波 场时，波束的有限角将会扩展，因此，在一个有限的声频范围 内才能产生布拉格衍射。
UP
DOWN
BACK
衍射效率为：
I1 2 1 2 s sin ( nL) Ii 2
1 3 n n PS 2
P是声光晶体的弹光系数 ，S为声光晶体在声 场作用下的弹性应变幅 值，与超声驱动功率 Ps 有关。改变Ps，一级衍射光的强度将 改变， 可以实现对光强的调制 。
带宽特性的品质因数。M1值越大，声光材料制成的调制器所
允许的调制带宽越大。
UP DOWN BACK
2019/2/5 共29页 19
四. 声束和光束的匹配
为了充分利用声能和光能，认为声光调制器比较合理的情况 是工作于声束和光束的发散角比，
1
1.5时性能最好。
i (光束发散角 ) (声束发散角 )
由上述可知：声光调制器的带宽与声波穿国光束的度越时 间（w0/vs）成反比，即与光束的直径成反比。用宽度小的光束 可以得到较大的带宽。但光束发散角不能太大，否则，0级和1 级衍射会有部分重叠，降低调制的效果。 (f ) m f 1 fs fs 2 即最大的调制带宽 (f ) m 近似等于声频率fs的一半。因此，大的 调制带宽要采用高频布喇格衍射才能得到。
2019/2/5 共29页 8
Laser in

在军事上，它也有广泛应用。例如一种新式探测器：雷达波谱分析器。空军飞行员可以利用它分析射到飞机上的雷达信号来判断飞机是否被敌方跟踪。外来的雷达信号与本机内半导体激光器产生的振荡信号经混频、放大后，驱动声光调制器，产生超声波，当外来信号变化时，超声波长也变化，衍射光的角度也变化，反映在二极管列阵上，我们可以很容易的识别敌方雷达信号。
介质中折射率的变化如图1所示，声波在一个周期T内，介质将两次出现疏密层，且在波节处密度保持不变，因而折射率每隔半个周期（T/2）在波腹处变化一次，即由极大值变为极小值，或由极小值变为极大值，在两次变化的某一瞬间介质各部分折射率相同，相当于一个不受超声场作用的均匀介质。 若超声频率（即加在调制器上的信号频率）为fs时，则声光栅出现或消失的次数为2fs，因而调制光的频率为2fs（为超声频率的二倍）。
什么是声光调制

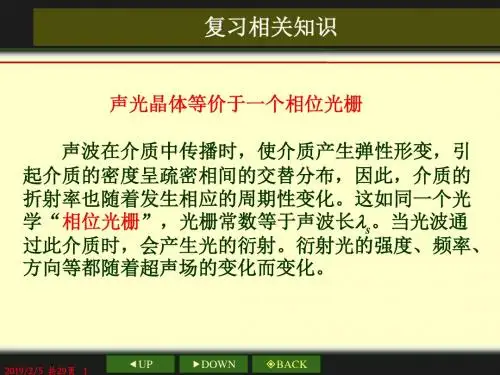

声波是一种纵向机械应力波（弹性波）。若把这种应力波作用到声光介质中时会引起介质密度呈疏密周期性变化，使介质的折射率也发生相应的周期性变化，这样声光介质在超声场的作用下，就变成了一个等效的相位光栅，如果激光作用在该光栅上，就会产生衍射。衍射光的强度、频率和方向将随超声场而变化。所谓“声光调制器”就是利用这一原理而实现光束调制或偏转的。
图4
当光束以入射角θi射入声光介质中时，由镜面产生反射，而衍射光干涉，极大值应满足条件： Δ=mλ(m=0、±1、±2……）。 2λssinθB＝λ 式中θB称为布喇格角。 只有入射角θi满足上式的入射光波，才能在θi＝θd方向上得到衍射极大值。这个式子通常称为布喇格衍射公式。 可以证明，当入射光强为Ii时。布喇格衍射的零级与1级的衍射光强可分别表示为： I0=Iicos2v/2 I1=Iisin2v/2 式中 v=2π/λΔnL 是光波穿过厚度为L的超声场所产生的相位延迟。

《声光调制的原理及应用》声光调制技术是一种利用声音信号控制光的传输和发射的技术。

它利用声音信号的变化来控制光信号的传输，从而实现声音与光的转换和互相影响。

声光调制技术在通信、光学传感、光学计算和生物医学等领域有着广泛的应用。

本文将介绍声光调制的基本原理和其在不同领域的应用。

一、声光调制的原理声光调制原理是基于光的折射现象和声音的振动原理。

当声音信号通过声音传感器转换成电信号后，电信号会控制声光调制器中的光学元件，使得光线的传输、频率、强度等参数发生变化。

声光调制技术主要应用于声光交叉开关、动态光栅、光学调制器等设备中。

声光调制器主要包括声光作用单元和声音调制单元。

声音调制单元负责将声音信号转换成电信号，而声光作用单元则将电信号转换成光信号。

其中，声光晶体是声光作用单元的主要组成部分，它能够根据电信号的变化来调节光的传输，实现声音与光的转换。

声光调制器能够实现声光信号的传输、调制和解调，是光学通信和信息处理领域的重要设备。

二、声光调制的应用1.光学通信声光调制技术在光纤通信和光学网络中有着广泛的应用。

通过声光调制器，可以将电信号转换成光信号，并实现光信号的传输和解调。

声光调制技术提高了光纤通信的带宽和信号传输速度，使得光纤通信系统具有更高的传输效率和稳定性。

2.光学传感声光调制技术在光学传感领域中有着重要的应用。

声光传感器能够实现对声音信号的检测和转换，用于声学信号处理和声音识别。

声光传感器在工业、医疗和环境监测等领域中得到广泛应用，为相关领域的研究和应用提供了重要的技术支持。

3.光学计算声光调制技术在光学计算和信息处理领域中有着重要的应用。

声光调制器能够实现对光信号的调制和解调，用于光学计算和信息传输。

声光调制技术能够提高光学计算系统的速度和效率，为光学计算和信息处理提供了新的技术手段。

4.生物医学声光调制技术在生物医学领域中也有着重要的应用。

声光调制技术能够实现对声音信号的处理和转换，用于医学影像处理和信号采集。

声波的方程：as x, t As cos st ks x
质点瞬时位 声波的角频 移 率 可以近似认为介质折射率的变化正比于介质质点沿x轴位移的 变化率：
da n z , t k s A sin s t k s z dz
nz, t n sins t k s z
布喇格衍射
(a)各向同性介质中的正常布喇格衍射 举例：
实际用于激光器中的声光调Q器件的是布喇格角很小的 ，如 YAG激光器，若超声波的振荡频率40MHz。则在超声介质石 英中的传播时，超声在熔石英中的传播速度s 5.96 105 cm / s 可算得： s 1.49102 cm
n 1.46 。 光波长为： 1.06m，
1.3.1 声光调制的物理基础
声波在介质中的传播
声行波和声驻波所形成的“声光栅” 的差别：
声行波形成的声光栅栅面在空间是运动的，运动速度=声速； 而声驻波形成的声光栅是固定不动的； 声行波光栅在声波作用于声光介质期间是始 终存在的；而声驻波光栅，每隔半个周期便 会出现一次介质折射率为常数的情况，即声 光介质内的声光栅是“有/无”交替变化的。
声光栅近似静止
通过光学稠密（折射率大）部 分的光波阵面将推迟，而通过 光学疏松（折射率小）部分的 光波面将超前。 所以，通过声光介质的平面波 波阵面出现凹凸现象，变成一 个褶皱的波面。 由出射波阵面上各子波源发出 的次波将发生相干作用，形成 与入射方向对称分布的各级衍 射光。
1.3.2 声光相互作用的两种类型——声光衍射
k i
k s
声光互作用可归结为：光子同声子的碰撞过程。在光子和声 子间的一连串碰撞中，每碰撞一次，消失（或产生）一个入 射光子和一个声子，同时产生一个衍射光子。

(2)布拉格声光衍射的粒子模型。 上面是从光波的相干叠加来说明布拉格声光互作用原理的。
也可以从光和声的量子特性得出声光布拉格衍射条件。光束可以
看成是能量为ħωi，动量为ħki的光子(粒子)流，其中ωi和ki为光波 的角频率和波矢。同样, 声波也可以看成是能量为 ħωs 、动量为
ħ ks的声子流，声光互作用可以看成光子和声子的一系列碰撞，每
2A)，这些点称为波腹，波腹间的距离为λs ／2。在x＝(2n+1) λs
／4的各点上，驻波的振幅为零，这些点称为波节，波节之间的 距离也是λs／2。 x＝ nλs /2 x＝(2n+1) λs／4
图 1.3-2 超声驻波
由于声驻波的波腹和波节在介质中的位置是固定的，因此它形成 的光栅在空间也是固定的。声驻波形成的折射率变化(正比于介 质质点沿x方向位移的变化率, 对上式求导并令△n = - 4Aπ /λs )
光场强是所有子波源贡献的求和，即由下列积分决定：
(1.3—11)
式中，l＝sinθ (因观察角度不同引起的附加相位延迟)表示衍射方向 的正弦; q为入射光束宽度。将ν＝ (Δn)k iL ＝2π(Δn)L／λ代入上式 (ν是因折射率不同引起的附加相位延迟) ，并利用欧拉公式展开成 下面形式：
(1.3-12)
(1.3-5)
声驻波在一个周期内，介质两次出现疏密层，且在波节处密度保 持不变，因而折射率每隔半个周期(Ts／2)就在波腹处变化一次，
由极大(或极小)变为极小(或极大)。在两次变化的某一瞬间，介
质各部分的折射率相同，相当于一个没有声场作用的均匀介质。 若超声频率为fs，那么光栅出现和消失的次数则为2 fs ，因而光波 通过该介质后所得到的调制光的调制频率将为声频率的两倍。

声光调制原理声光调制是一种将声音信号转换为光学信号的技术，它在通信、传感器和娱乐等领域都有着广泛的应用。

声光调制原理是指利用声音信号控制光学器件的工作，从而实现声音和光学信号之间的转换和传输。

声光调制原理的了解对于理解声光调制技术的应用具有重要意义。

声光调制原理的核心是声光效应，声光效应是指在介质中，声波和光波之间相互作用的现象。

当介质中存在声波通过时，会引起介质中原子或分子的振动，这种振动会引起介质的折射率发生变化，从而导致光波的传播速度和相位发生变化。

这种现象被称为声光效应，是声光调制技术的基础。

声光调制原理的实现需要借助声光调制器件，常用的声光调制器件包括声光调制器和声光调制器。

声光调制器件的工作原理是利用声光效应，通过控制声音信号的强度、频率或相位，来控制光学器件的工作状态，从而实现声音信号到光学信号的转换。

声光调制器件通常由声光晶体、声光波导和声光控制电路等部分组成，通过这些部分的相互作用，实现声音和光学信号之间的转换。

在声光调制原理的应用中，常见的技术包括声光调制通信、声光传感器和声光显示等。

声光调制通信是利用声光调制技术实现声音信号的传输和接收，它具有传输速度快、抗干扰能力强等优点，被广泛应用于军事通信、激光雷达等领域。

声光传感器则是利用声光调制技术实现声音信号的检测和测量，它具有灵敏度高、精度高等优点，被广泛应用于声学领域和医学领域。

声光显示则是利用声光调制技术实现声音信号的显示和播放，它具有显示效果好、功耗低等优点，被广泛应用于电视、舞台灯光等领域。

总之，声光调制原理是一种重要的技术原理，它在现代通信、传感器和娱乐等领域都有着广泛的应用。

通过对声光调制原理的深入理解，可以更好地应用声光调制技术，实现声音和光学信号之间的转换和传输，为人类的生活和工作带来便利和效益。

希望本文对声光调制原理有所帮助，谢谢阅读！。

声光调制的工作原理与应用1. 声光调制的基本原理声光调制是一种利用声音信号来调制光信号的技术，它基于固体中的声子与光子之间的相互作用。

声光调制器通常由声光晶体和驱动电路组成。

1.1 声光晶体声光晶体是声光调制的关键元件，它能够将声波转换为光波或将光波转换为声波。

常用的声光晶体有硅、锗和砷化镓等。

1.2 驱动电路驱动电路用于产生驱动信号，控制声光晶体的工作状态。

驱动电路通常由放大器、振荡器和滤波器等组成。

2. 声光调制的工作原理声光调制器的工作过程可以简述为：1.输入的声波信号经过放大器放大，得到驱动信号；2.驱动信号进一步经过滤波器，去除高频噪声；3.驱动信号通过连接到声光晶体的电极，使声光晶体发生电光效应，将电信号转换为光信号；4.光信号经过光学系统进行调制，最后输出。

3. 声光调制的应用声光调制技术在许多领域都有广泛的应用，以下列举了一些常见的应用场景：3.1 光通信声光调制器可以用于光通信中的信号调制。

通过将声音信号转换为光信号，可以实现高速、高带宽的光通信传输。

3.2 激光雷达激光雷达是一种通过发射激光束并接收其返回的信号来测量目标距离、速度和方位角的技术。

声光调制器可以用于控制激光的频率和波长，从而实现更精确的测量。

3.3 光学成像声光调制技术可以用于光学成像中的信号处理。

通过调制光信号的相位和强度，可以实现图像的增强和改善。

3.4 光谱分析在光谱分析中，声光调制器可以用于实现光信号的频谱分析。

通过调制光信号的频率，可以得到待测样品的光谱信息。

3.5 光学信号处理声光调制技术还可以用于光学信号处理，如光学调制、光学开关和光学存储等。

4. 总结声光调制技术是一种利用声音信号来调制光信号的技术，它利用声光晶体将声波转换为光波或将光波转换为声波。

它在光通信、雷达、成像等领域都有广泛的应用。

随着技术的发展，声光调制技术将会有更广阔的发展前景。

3 具有可调性
声光调制器可以调节声光 耦合效应的强度和速度， 实现灵活的信号调制和控 制。
声光调制的应用
1 光纤通信
声光调制技术可以实现光纤通信中的信号调 制、解调和光放大，提高通信质量和距离。
3 光纤传感器
声光调制器可以用于光纤传感器中的信号调 制和解调，实现高灵敏度、高分辨率的传感 器探测。
2 激光雷达
声光调制器在激光雷达中可以实现激光脉冲 信号的调制和解调，提高雷达测距和探测精 度。
4 光存储技术
声光调制技术在光存储中可以实现高密度、 高速度的数据存储和读取。
声光调制的发展趋势
1 新型材料的发展
2 新型激光技术的应用 3 相关技术的集成
新型材料的不断发展将为 声光调制器的性能提升和 应用拓展提供更多可能性。
新型激光技术的应用将进 一步推动声光调制器的性 能提升和应用领域的扩大。
声光调制器将与其他光电 子技术相互集成，形成更 加高效和多功能的光学系 统。
总结
1 声光调制的优势和应用前景
声光调制技术具有快速、高分辨率和可调性等优势，在光通信、激光雷达等领域拥有广 阔的应用更先进的材料和技术支持以实现更高的性能，并克服面临的挑战和瓶颈。
声光调制
本课件将介绍声光调制的概念、原理、实现方式以及应用领域，以及声光调 制的发展趋势和未来的前景。
概述
1 声光调制的定义
声光调制是一种利用声波和光波相互作用的 技术，将声音信号调制到光波上，并通过光 波传输和控制。
2 应用领域
声光调制广泛应用于光通信、激光雷达、光 纤传感器和光存储技术等领域，为光电子技 术提供了重要支持。
声光调制原理
1 激光器的工作原理
激光器通过受激发射产生的聚集光，提供了 高亮度和相干性的光源。

一、实验目的1. 理解声光调制的基本原理和过程；2. 掌握声光调制器的构造和工作原理；3. 熟悉声光调制实验的操作方法和注意事项；4. 通过实验，验证声光调制在实际应用中的效果。

二、实验原理声光调制是一种利用声波对光波进行调制的方法。

当声波在介质中传播时，会引起介质的弹性应变，导致介质的折射率发生周期性变化，从而在光波传播过程中产生衍射现象。

声光调制器正是利用这一原理，通过调节声波的频率、幅度和相位，实现对光波的调制。

三、实验仪器与设备1. 声光调制器；2. 光源；3. 光功率计；4. 信号发生器；5. 电脑及实验软件；6. 电缆线。

四、实验步骤1. 连接声光调制器、光源、光功率计、信号发生器和电脑等设备；2. 打开电脑，运行实验软件；3. 调整光源输出功率，使其达到预设值；4. 调节信号发生器的频率、幅度和相位，分别进行以下实验：（1）频率调制：观察光功率计的读数变化，分析频率调制效果；（2）幅度调制：观察光功率计的读数变化，分析幅度调制效果；（3）相位调制：观察光功率计的读数变化，分析相位调制效果；5. 记录实验数据，分析实验结果。

五、实验结果与分析1. 频率调制实验：当信号发生器的频率与声光调制器的共振频率相匹配时，光功率计的读数发生明显变化，说明频率调制效果较好。

2. 幅度调制实验：当信号发生器的幅度变化时，光功率计的读数也随之变化，说明幅度调制效果较好。

3. 相位调制实验：当信号发生器的相位变化时，光功率计的读数也随之变化，说明相位调制效果较好。

六、实验总结1. 通过本次实验，我们了解了声光调制的基本原理和过程；2. 掌握了声光调制器的构造和工作原理；3. 熟悉了声光调制实验的操作方法和注意事项；4. 验证了声光调制在实际应用中的效果。

本次实验表明，声光调制技术具有调制效果好、频率范围宽、非线性失真小等优点，在光通信、光纤传感等领域具有广泛的应用前景。

在实验过程中，我们要注意以下几点：1. 实验前要熟悉实验原理和仪器设备；2. 实验过程中要严格按照实验步骤进行操作；3. 注意安全，防止意外事故发生；4. 实验结束后，认真整理实验器材，清理实验场地。

声光调制原理声光调制（Acousto-Optic Modulation，AOM）是一种通过声波控制光的传播和特性的技术。

声光调制原理是利用声波在光学介质中的传播特性，通过声波的折射、散射和吸收等效应来调制光的相位、振幅和频率，从而实现对光信号的调制和处理。

声光调制技术在光通信、光信息处理、光谱分析、光学成像等领域有着重要的应用价值。

声光调制原理的基本过程是，首先，通过压电换能器等装置产生声波，并将声波耦合到光学介质中；其次，声波在光学介质中传播时，会引起介质中的折射率、光学路径长度等参数的变化；最后，这些参数的变化将导致光波的相位、振幅和频率发生相应的调制。

具体来说，声光调制可以分为折射型声光调制和衍射型声光调制两种基本类型。

在折射型声光调制中，声波的传播会导致介质折射率的周期性变化，从而使通过介质的光波发生相位调制。

而在衍射型声光调制中，声波的传播会导致光波的衍射效应，通过衍射光栅的产生来实现光波的频率调制。

无论是折射型声光调制还是衍射型声光调制，其基本原理都是通过声波对光学介质的影响，实现对光信号的调制和处理。

声光调制技术具有许多优点，例如调制速度快、频率响应宽、非接触式调制等，因此在许多领域得到了广泛的应用。

在光通信系统中，声光调制器可以用于光纤通信中的信号调制和解调，提高通信系统的传输速率和稳定性；在光学成像领域，声光调制技术可以用于实现超声波光学成像，提高成像分辨率和深度；在光学信息处理中，声光调制器可以用于实现光学信号的调制、滤波和变换，实现光学信息的处理和传输等。

总之，声光调制原理是一种重要的光学调制技术，通过声波对光学介质的影响，实现对光信号的调制和处理。

声光调制技术在光通信、光信息处理、光学成像等领域有着广泛的应用前景，对于推动光学技术的发展和应用具有重要的意义。

随着光电子技术的不断进步和发展，相信声光调制技术将会在更多的领域得到应用，并发挥出更大的作用。

小，则要求加大n,意味着要大大提高超声功率）
§3.3 声光调制 2布拉格型声光调制器
也是非线性的，但 效率较高,应用广。
布拉格声光调制器的一级衍射效率是:
I1
sin2 (v )
si
n2
(
k 0
n
L ) sin2(
I0
2
2 cosB
2
L
cos B
s
I1 Ii
s
in2
2 cosB
L
H
M2 Ps
(2 74)
M2IS ) (2 73)
IS PS / HL
J
2 1
(
v
)
v 效率低
sin2 ( v ) 2
v 效率高
带”信息的调制波。
§3.3 声光调制
两种声光衍射:
+2级 +1级
0级 -1 -2
拉曼-奈斯衍射 (低声频,薄光栅），
L
1 2
L0
n2s 2
ห้องสมุดไป่ตู้
0级
-1
+1 0
布拉格衍射 (高声频,厚光栅）
L
2 L0
2
n2s
两种输出方式: 零级衍射光束作为调制输出； 一级衍射光束作为调制输出。
其他衍射级用光栏遮挡掉(或吸收掉)
§3.3 声光调制
一、声光调制器的工作原理
声光调制器由声光介质、电-声换能器、吸声 （或反射）装置及驱动电源等组成。
吸声器
声反射器
行波型
声光介质 换能器
驻波型
Vs
Vs
电源所产生的调制信号Vs通过换能器转换成超声 波耦合到介质中，形成声光光栅，当光波通过声光介

声光调制实验报告总结一、引言声光调制实验是光学与声学相结合的一种技术实验，通过将声音信号转换为光信号，实现声音的远距离传输和调制。

本次实验旨在研究声光调制技术的基本原理和应用。

二、实验装置及步骤1. 实验装置：- 声光转换器（声光晶体）- 光电盒- 函数发生器- 示波器- 多功能信号发生器- 光学平行板2. 实验步骤：- 连接实验装置，确保每个设备正确连接。

- 将示波器连接到光电盒的输出端。

- 将函数发生器连接到多功能信号发生器。

- 调节函数发生器产生幅度为1V的声音信号。

- 起始频率10kHz，终止频率100kHz，以10kHz的间隔循环，通过多功能信号发生器连续改变声音信号的频率。

- 观察示波器波形和光电盒输出光的变化。

三、实验结果与分析在实验中，我们改变了声音信号的频率，并观察了示波器波形和光电盒输出光的变化。

实验结果显示，随着声音信号频率的增加，示波器上的波形变得更加复杂，光电盒输出光也出现了明显的变化。

根据实验过程和结果，我们可以得出以下结论：1. 随着声音信号频率的增加，声光转换器的光输出也增大，即声光转换的效果随声音信号频率的增加而增强。

2. 高频声光转换的效果明显好于低频，这是因为高频声音信号在光学晶体中的折射率与低频信号相比变化更大，从而产生更明显的声光转换。

3. 在光电盒中观察到的光变化与声音信号的振幅和频率有关，频率越高光强度的变化越明显。

4. 在低频情况下，光电盒输出的光强度线性增加，而在高频情况下，增加的幅度减小。

四、实验应用声光调制技术具有广泛的应用前景，主要体现在以下几个方面：1. 音频通信：声光调制技术可以将声音信号转换为光信号进行传输，实现远距离通信。

这在通信领域有着很大的应用潜力。

2. 光学传感器：声光调制技术可以应用于光学传感器中，将声音信号转换为光信号，从而实现对声音的实时监测和测量。

3. 光纤通信：光纤通信是一种常见的高速通信方式，声光调制技术可以用于光纤通信系统的信号调制，提高通信质量和速度。

声光调制原理声光调制原理概述声光调制是一种将声音信号转换为光信号的技术，它是一种重要的光通信技术，广泛应用于通信、广播、音响等领域。

声光调制的基本原理是利用声波的振幅对光强进行调制，从而实现将声音信息传输到远处。

基本原理声光调制的基本原理是通过将声波和激光束相互作用来实现。

当一个声波通过一个透明介质时，它会引起介质中的密度变化，从而改变介质的折射率。

这个密度变化会导致激光束在介质中产生相应的相位变化。

因此，可以利用这种相位变化来实现对激光束进行调制。

具体实现为了实现声光调制，需要以下三个部分：激光器、驱动电路和声音输入电路。

1. 激光器激光器是产生高强度单色激光束的设备。

在声光调制中，需要使用一种可调谐激光器，它可以根据输入信号改变输出频率和振幅。

可调谐激光器通常采用半导体激光器作为光源，因为它们具有高效率、小体积和低成本等优点。

2. 驱动电路驱动电路是将输入信号转换为可调谐激光器所需的电信号的设备。

驱动电路通常由振荡器和放大器组成。

振荡器产生一个固定频率的信号，而放大器将这个信号放大到足够的强度以驱动可调谐激光器。

3. 声音输入电路声音输入电路是将声音信号转换为电信号的设备。

声音输入电路通常由麦克风和放大器组成。

麦克风将声波转换为微弱的电信号，而放大器将这个信号放大到足够的强度以驱动驱动电路。

工作原理当声音输入到麦克风中时，麦克风会将声波转换为微弱的电信号，并将其传送给放大器。

放大器会将这个微弱的电信号转换为足够强度的电信号，并传送给驱动电路。

驱动电路会根据这个输入信号控制可调谐激光器输出相应的激光束。

当激光束通过透明介质时，声波会引起介质中的密度变化，从而改变介质的折射率。

这个密度变化会导致激光束在介质中产生相应的相位变化。

因此，可以利用这种相位变化来实现对激光束进行调制。

应用声光调制技术广泛应用于通信、广播、音响等领域。

例如，在音响系统中，可以使用声光调制技术将音频信号转换为光信号，并通过光纤传输到扬声器处进行放大和播放。

一、实验目的1. 理解声光调制的基本原理和过程。

2. 掌握声光调制器的构造和操作方法。

3. 通过实验验证声光调制器的调制效果，并分析调制质量。

二、实验原理声光调制是一种利用声波对光波进行调制的方法。

当光波通过一个受到超声波扰动的介质时，光波的相位和强度会受到调制。

这种调制方法具有调制速度快、频带宽、抗干扰能力强等优点。

声光调制器主要由声光介质、电声换能器、吸声装置及驱动电源等组成。

当超声波在介质中传播时，将引起介质的弹性应变作时间上和空间上的周期性变化，导致介质的折射率也发生相应的变化。

当光束通过有超声波的介质后，就会产生衍射现象，从而实现光波的调制。

三、实验器材1. 声光调制器2. 激光器3. 光功率计4. 滤光片5. 调制信号发生器6. 吸声装置7. 驱动电源8. 信号线四、实验步骤1. 将声光调制器安装在实验平台上，调整激光器光路，使激光束垂直照射到声光介质上。

2. 将调制信号发生器输出信号连接到电声换能器，调节电声换能器的输出功率，使超声波在介质中产生稳定的调制效果。

3. 将激光束通过滤光片，调整光功率计，记录激光束的原始功率。

4. 改变调制信号发生器的输出频率，观察光功率计的示数变化，记录调制效果。

5. 调整调制信号发生器的输出幅度，观察光功率计的示数变化，记录调制效果。

6. 在实验过程中，注意观察吸声装置的作用，确保实验环境中的声波对调制效果的影响降至最低。

五、实验结果与分析1. 在实验过程中，当调制信号发生器的输出频率为f1时，光功率计的示数出现明显变化，说明调制效果较好。

当调制信号发生器的输出频率为f2时，光功率计的示数变化不明显，说明调制效果较差。

2. 当调制信号发生器的输出幅度为A1时，光功率计的示数出现明显变化，说明调制效果较好。

当调制信号发生器的输出幅度为A2时，光功率计的示数变化不明显，说明调制效果较差。

3. 通过实验，验证了声光调制器在调制信号频率和幅度方面的调制效果。

经验公式
fs
1.8n vs2
Lfs
fs—调制频率, L—介质长度, vs—声速。
nvs2
fs
引入一参数 M 1 n 7 P 2 /v ( s ) n s 2 M v 2 选 才能择允M1许大f的s变材化料范使围Δ大fs大，
25
一、器件结构与功能
(1)声光介质
声光介质材料选择要求
（3）承受高的光功率密度 目前的几种介质，M1和M2大的材料，易于损坏。
因此，衍射光强I1随电压V的变化而变化，达到对波导光的调制目的。
2
知识补充 声光器件的应用
在激光谐振腔系统中有声光锁模、声光Q开关和腔倒空技术； 在信号处理系统中有雷达、电子对抗和光通信的声光信号处理技术； 在光学高精度传感系统中有光学陀螺、水听器和干涉系统技术； 在激光技术系统中有文字、图像和其它信息处理技术。
在行波结构中加吸收器吸收传播来的声 波，使之不反射。
在驻波结构中加反射器反射传播来的声 波，以便形成驻波。
17
一、器件结构与功能
(5)驱动电源
产生调制电信号施加于电—声换能器的 两端电极上，驱动声光调制器(换能器)工作。
吸声装置
声光调制器结构
16
二、工作原理
拉曼—纳斯衍射 布拉格衍射
ηs与附加相位延迟因子ν＝2πΔnL／λ有关
换能波器导产光生与的电超极声板波条引间起的波夹导角和满衬足底布折拉射格率角周期θB，声光布拉格型波导调制器 变化。
3
四、波导调制器
因此，相对于声波波前以B入射的波导光波穿过输出棱镜时，得 到与入射光束成2B 的1级衍射光。
其光强为
I1Iisi2 nΔ 2 IisiB nV
：在电场作用下导波光通过长度为L距离的相位延迟；B：比例系数， 取决于波导的有效折射率neff等因素。
