某计算机机房防雷工程方案

中心机房建设工程1、机房概述网络数据中心机房（IDC）工程属于多学科技术，涉及到电子工艺、建筑结构、空气调节、给水排水、电气技术和消防安全等多种专业，而且又与电子计算机技术密切相关。

机房设计必须确保电子计算机系统稳定可靠运行，保障机房工作人员有良好的工作环境，做到技术先进、经济合理、安全适用。

由于数据中心机房的环境必须满足计算机等各种电子信息系统设备对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏水、电源质量、振动、防雷和接地等的要求，所以一个合格的现代化的数据中心机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩展性的机房。

网络数据中心机房作为整个景区的网络数据中心机房，是信息系统的核心区域，将为景区的医疗内网、互联网、智能化专网等多个网络提供优良的运行环境。

本网络数据中心机房按国标B级机房标准设计建设。

2、设计思想根据网络数据中心机房建设的基本技术要求，依据国家有关标准和规范，结合计算机网络机房设备要求及各系统运行的特点设计本方案。

方案设计以“功能第一、实用为主、兼顾美观”的原则，充分考虑了其安全性、实用性、可扩展性和其技术的先进性以及经济的合理性，以完善为基础，力求功能齐全，技术规范，安全可靠，便以日后维护和管理，同时也考虑了日后的扩展。

在选材方面、投资方面根据功能及设备的要求区别对待，做到投资有重点，确保各系统的安全、可靠运行。

3、设计目标景区网络数据中心机房要求主要指标按B级机房标准建设，装修和布局要简洁、合理，并满足以后计算机网络的扩大设备增加的需要。

在原建筑结构基本不变的基础上，建设一个容安全性、实用性、先进性、可扩展性及经济性于一体的机房，机房设备的选用，必须具有高可靠性和完善的功能。

4、机房建设一、网络数据中心机房本项目网络数据中心机房的主机房按《电子信息系统机房设计规范》（GB50174-2008）规定的B级机房标准建设，其它功能间按C 级机房标准建设。

设置以下系统：1）机房装修（1）地面：除缓冲区、斜坡外均铺设600*600*35钢质抗静电活动地板，距楼地面抬高40cm安装。

消控机房防雷工程施工方案一、前言消防控制机房是公司的重要信息中心，其中包含了大量的重要设备和数据，一旦发生雷击等灾害事件，将对公司的正常运营造成巨大影响，甚至造成重大损失。

因此，对消控机房进行防雷工程是非常必要的。

本文将针对消控机房防雷工程进行详细的施工方案说明，以确保施工过程中安全稳定的完成工程。

二、施工前准备1. 设计方案审核：在施工前，必须对防雷工程的设计方案进行严格审核，确保设计符合国家相关标准及公司的实际情况。

2. 公告通知：在施工前，必须向相关部门及人员发布施工通知，通知其在施工期间做好相关安全保障工作，确保安全施工。

3. 施工材料准备：在施工前，必须将所需的施工材料进行准备，确保施工过程中材料的供应及质量的保证。

4. 环境调查：在施工前，必须对消控机房周围环境进行详细调查，确保施工过程中不会对周围环境造成不良影响。

5. 施工人员培训：在施工前，必须对施工人员进行专业培训，确保施工人员具备相关的技能和知识。

三、施工流程1. 施工方案布置：在施工前，必须对防雷工程的具体施工方案进行详细布置，包括施工的具体步骤和时间安排等。

2. 布线施工：首先进行防雷设备的布线施工，包括引下、接地等工作，确保防雷设备的正常使用。

3. 设备安装：在防雷设备布线施工完毕后，进行相关的设备安装工作，确保设备的正常使用。

4. 避雷针安装：在设备安装完毕后，对消控机房进行避雷针的安装，确保机房在雷电天气下的安全。

5. 地面铺设：在防雷设备安装完毕后，对消控机房地面进行相关的铺设工作，确保地面能够对雷电产生的压力有所缓解。

6. 设备测试：在所有施工工作完毕后，对相关的设备进行测试，确保设备的正常使用。

四、施工安全措施1. 施工现场保护：在施工过程中，必须对施工现场进行严格保护，确保施工人员的人身安全。

2. 用电安全：在施工中，必须对用电进行严格管理，确保用电的安全可靠。

3. 起重安全：在施工中，必须对起重设备进行严格管理，确保起重过程的安全稳定。

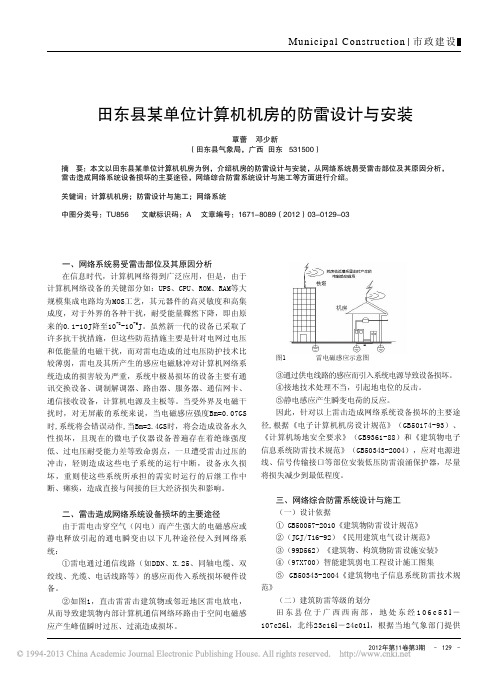

2012年第11卷第3期 – 129 –一、网络系统易受雷击部位及其原因分析在信息时代，计算机网络得到广泛应用，但是，由于计算机网络设备的关键部分如：UPS、CPU、ROM、RAM等大规模集成电路均为MOS工艺，其元器件的高灵敏度和高集成度，对于外界的各种干扰，耐受能量骤然下降，即由原来的0.1-10J降至10-8-10-6J。

虽然新一代的设备已采取了许多抗干扰措施，但这些防范措施主要是针对电网过电压和低能量的电磁干扰，而对雷电造成的过电压防护技术比较薄弱，雷电及其所产生的感应电磁脉冲对计算机网络系统造成的损害较为严重，系统中极易损坏的设备主要有通讯交换设备、调制解调器、路由器、服务器、通信网卡、通信接收设备，计算机电源及主板等。

当受外界及电磁干扰时，对无屏蔽的系统来说，当电磁感应强度Bm=0.07GS 时,系统将会错误动作,当Bm=2.4GS时，将会造成设备永久性损坏，且现在的微电子仪器设备普遍存在着绝缘强度低、过电压耐受能力差等致命弱点，一旦遭受雷击过压的冲击，轻则造成这些电子系统的运行中断，设备永久损坏，重则使这些系统所承担的需实时运行的后继工作中断、瘫痪，造成直接与间接的巨大经济损失和影响。

二、雷击造成网络系统设备损坏的主要途径由于雷电击穿空气（闪电）而产生强大的电磁感应或静电释放引起的通电瞬变由以下几种途径侵入到网络系统：①雷电通过通信线路（如DDN、X.25、同轴电缆、双绞线、光缆、电话线路等）的感应而传入系统损坏硬件设备。

②如图1，直击雷雷击建筑物或邻近地区雷电放电，从而导致建筑物内部计算机通信网络环路由于空间电磁感应产生峰值瞬时过压、过流造成损坏。

图1 雷电磁感应示意图③通过供电线路的感应而引入系统电源导致设备损坏。

④接地技术处理不当，引起地电位的反击。

⑤静电感应产生瞬变电荷的反应。

因此，针对以上雷击造成网络系统设备损坏的主要途径,根据《电子计算机机房设计规范》（GB50174-93）、《计算机场地安全要求》（GB9361-88）和《建筑物电子信息系统防雷技术规范》（GB50343-2004），应对电源进线、信号传输接口等部位安装低压防雷浪涌保护器，尽量将损失减少到最低程度。

防雷接地工程防雷工程一、防雷概念机房防雷电分为直击雷和感应雷防护。

对直击雷的防护主要由建筑物所装的避雷针完成；机房的防雷（包括机房电源系统和弱电信息系统防雷）工作主要是防感应雷引起的雷电浪涌和其他原因引起的过电压。

计算机房设备的雷击损坏95％以上是由感应雷击所引起，其主要途径：· 室外传输线路遭受雷击· 闪电带来的电磁脉冲辐射· 地电位反击· 工业过电压二、防雷器的安装：防雷器应安装在所有外部线路（通信、供电等采用金属传输介质）进入机房内的设备端口，视具体情况采用1至3级防雷。

电源SPD安装图例：接地工程一、机房接地方案接地系统是机房环境的重要组成部分，它不仅直接影响机房通信设备的通信质量和机房电源系统的正常运行，还起到保护人身安全和设备安全的作用。

接地系统是由接地体、接地引入线、地线盘或接地汇接排和接地配线组成。

接地系统的电阻主要由接地体附近的土壤电阻所决定。

如果土壤电阻率较高，无法达到接地电阻小于4欧姆的要求，就必须采用人工降低接地电阻的方法。

1、机房接地系统设计目标在采用分散接地方式时，接地电阻要求如下：（1）工作接地电阻≤2Ω（2）保护接地电阻≤4Ω（3）防雷接地电阻≤10Ω2、我公司接地系统要求：1）、计算机系统直流直接接地电阻小于4欧姆2）、计算机系统直流联合接地电阻小于1欧姆3）、交流工作接地系统接地电阻小于4欧姆4）、计算机系统安全保护接地电阻和静电接地小于2欧姆5）、防雷保护接地系统接地电阻小于2欧姆3、接地的种类工作接地：利用大地作为工作回路的一条导线保护接地：利用大地建立统一的参考电位或起屏蔽作用，以使电路工作稳定、质量良好，特别是保证设备和工作人员的安全。

重复接地：将零线上的多点与大地多次作金属性连接。

静电接地：设备移动或物体在管道中移动，因摩擦产生静电，它聚集在管到、容器和贮藏或加工设备上，形成很高电位，对人身安全及对设备和建筑物都有危险。

计算机机房设备工程防雷设计方案第一部分：防雷重要性一、概述：伴随着科学技术的脚步，知识经济和信息时代已经到来。

信息技术已渗透到了人类社会生产和生活的各个领域，各种信息设备应用的范围之广、品种之多、数量之大是前所未有的。

然而，以微电子技术为基础原电子信息设备因其集成度高、工作电压低、运算速度快，其耐过电压、过电流和抗雷电电磁脉冲[LEMP（Lightning Electro Magnetic Pulse）]的能力差，极易遭受雷电的危害，特别是雷电电磁脉冲造成的损害更为严重。

因此，国际电工委员会（IEC）将雷电灾害称为“信息时代的公害”。

为了消除这一公害，人们进行了深入的理论研究和广泛的实践探索，研发了品种繁多的电子信息系统的雷电防护产品，并从理论与实践的结合上不断完善电子信息系统的雷电防护的工程技术。

自然灾害很多，而雷电灾害是普遍存在的，特别在有些地区非常频繁，自古以来就被神化。

雷电灾害是“联合国国际减灾十年”公布的最严重的十种自然灾害之一。

全球每年因雷击造成人员伤亡，财产损失不计其数，导致火灾、爆炸，建筑物毁坏等事故频繁发生；从卫星、通信、导航、计算机网络直到每个家庭的家用电器都遭到雷电灾害的严重威胁。

近年来，随着社会经济发展和现代化水平的提高，特别是信息技术的快速发展，城市高层建筑物的日益增多，雷电灾害的危害程度和造成的经济损失及社会影响也越来越大。

我国也是雷暴活动十分频繁的国家。

全国有21个省会城市雷暴日都在50天以上，最多可达134天。

据不完全统计，我国每年因雷击造成人员伤亡达3000～4000人，财产损失50～100亿元人民币。

近年来，随着社会经济发展和现代化水平的提高，特别是信息技术的快速发展，城市建设高层建筑物日益增多，雷电灾害程度和造成的经济损失及社会影响也越来越大。

雷电灾情损失是“触目惊心”的，在19985和1999年的两年中，全国造成直接经济损失在百万元以上的雷电灾害就有38起。

机房防雷实施方案机房是企事业单位重要的信息技术设备存放区域，其中包含大量高端计算机、服务器、网络设备等。

由于机房内部的设备通常比较昂贵且敏感，一旦发生雷击等自然灾害可能造成严重损失，因此，机房防雷是很重要的。

下面，我将提出一份机房防雷的实施方案。

一、了解机房的环境特点在实施机房防雷方案之前，首先要了解机房所在地的气候特点和周边环境，例如常见的雷暴频率、降雨情况、地势高低等。

这些信息有助于我们制定针对性的防雷方案。

二、安装基本的防雷设施1. 外部建筑物的防雷措施：机房的屋顶、墙体和天线等建筑物的防雷处理应符合国家相关标准，并且要定期进行检查和维修，确保其防雷功能正常。

2. 室内防雷设施：机房内部还应安装接地装置、防雷墙和避雷针等，以提供多重保护措施。

接地装置要符合规范要求，并通过定期检查保持良好的接地效果。

三、加强电力系统的防雷能力1. 合理的电力接地：机房的电力系统要进行良好的接地，以确保雷击时的电流能够迅速地通过接地装置排除。

2. 安装有功防雷装置：有功防雷装置能有效地吸收雷击所产生的电能，减少雷电对设备的破坏。

因此，在机房的配电系统中应安装有适合的有功防雷装置。

四、规范设备的防雷措施1. 选择符合防雷要求的设备：在购买设备时，要选择符合防雷要求、具有防雷功能的产品。

2. 设备的接地处理：机房内的设备要进行良好的接地处理，确保设备能够迅速地将雷击电流引入到地中。

3. 定期检查和维护：机房内的设备要定期进行防雷性能的检查和维护，及时发现和解决可能存在的问题，确保设备的正常运行。

五、加强监控和预警系统的建设1. 安装防雷监测设备：在机房周边和设备附近安装防雷监测设备，可以及时掌握雷暴的情况，提前做好防护措施。

2. 配备雷电警报系统：在机房内部和周边设备上设置雷电警报装置，一旦检测到雷电活动，能够及时发出警报，提醒相关人员采取相应的防护措施。

以上就是一份机房防雷的实施方案，通过合理选择和安装防雷设施，加强电力系统和设备的防雷能力，以及建立监控和预警系统，能够有效地保护机房的设备免受雷击的破坏，确保机房的正常运行。

保护地网安装工程技术方案技术方案一、设计依据《电子计算机机房设计规范》GB 50174-2008《建筑物防雷设计规范》GB 50057-1994《通信局（站）防雷与接地工程设计规范》 YD 5098-2005《建筑物电子信息系统防雷技术规范》GB 50343-2004。

二、简况根据用户需求，拟在指挥办公楼做保护地网系统。

因通信机房、师蓝军指挥所、自动化机房、信息中心机房核心设备比较集中，所有同时做等电位均压带和法拉第笼保护；法拉第笼为600*600mm的网格。

因三楼设备间、五楼设备间、配电房、师指挥所主室、雷达营指挥所以电脑及交换机为主，故只做等电位均压带，并使每个设备都可以直接得到有效的保护，详见《电子计算机机房设计规范》（GB 50174-2008）；《建筑物防雷设计规范》（GB 50057-1994）；通信局（站）防雷与接地工程设计规范》（YD 5098-2005）；建筑物电子信息系统防雷技术规范》（GB 50343-2004）。

在信息中心机房后面约22M处做大地地栅网，每个房间内地网通过一条50平方的连接线串联汇集到大地地栅网，地网接地电阻要求小于1Ω。

三、方案说明1、强电防雷及防过电压系统强电防雷主要是防感应雷，防止雷击过程中，通过电源线缆感应的大电流，穿入机房，损坏设备，由于本工程所在地属于强雷区，所以必须要好防雷工作，以确保设备、人身安全。

在《电子计算机机房设计规范》GB 50174-2008中，对机房防雷有非常严格的要求，必须严格执行。

由于机房属于LPZII防雷区。

机房防雷主要是防感应雷，防止雷击过程中，通过电源线缆感应的大电流，穿入机房，损坏设备。

因此在各个机房采用三级防雷措施。

针对本次工程，第一级防雷器为A 级防雷器（100KA ），防雷器安装在配电柜进线处；第二级防雷器为B 级防雷器（40KA ），自制防雷箱，安装在机柜外，总开出线引入到第二级防雷箱，再引入UPS 防雷开关上，能将大能量的浪涌电流限制在后续保护系统可允许的范围；第三级防雷器为C 级防雷器（20KA ），防雷器安装在UPS 输出端。

机房防雷接地方案1. 引言在现代社会中，计算机和通信设备已经成为了人们工作和生活的重要组成部分。

然而，雷电活动对机房设备造成的威胁不容忽视。

因此，机房应该采取合适的防雷接地方案，确保设备的安全运行，并最大限度地减少损失。

2. 防雷接地原理防雷接地是指将机房内的设备与地面之间建立起良好的电气连接，以便将雷击电流迅速引入地下，从而降低设备受雷击的概率和受到的损坏。

接地系统起到了稳定电压和防止电击的作用。

防雷接地方案的关键在于：•设备接地系统的合理设计和布置。

•地面的选择和处理，以确保良好的接地效果。

•接地设备的正确安装和维护。

3. 机房防雷接地方案的步骤3.1 需求分析和设计在制定机房防雷接地方案之前，需要进行需求分析和设计。

这可以包括以下步骤：1.确定机房内各种设备的雷电防护等级。

2.确定机房周围的地形和土壤情况。

3.综合考虑机房的实际情况，确定机房的防雷接地方案。

3.2 接地系统的设计和布置接地系统是机房防雷接地方案的核心部分。

它包含以下主要元素：1.外部接地系统：将机房与地面之间的大地电极相连。

通常使用垂直接地针或者水平接地网，以提供良好的接地效果。

2.内部接地系统：将机房内各种设备与外部接地系统相连。

这包括设备接地网、设备接地极等。

3.接地导线：负责将各个接地系统之间进行连接，确保接地的连续性。

3.3 地面处理地面处理是保证机房接地效果良好的关键。

合适的地面处理能够改善地面的电阻，增加接地效果。

地面处理的方法包括：1.地面湿化：通过喷洒水或者安装地下水系统，增加地面湿度，从而降低地面电阻。

2.地面增加导电物质：在地面上撒布导电物质，如盐水等，以提高地面的导电性能。

3.地面加宽：扩大地面的面积，增加接地的有效面积。

3.4 接地设备的安装和维护在机房防雷接地方案实施后，接地设备的正确安装和维护是确保接地系统有效运行的关键。

安装和维护接地设备时需要遵守以下注意事项：1.设备接地导线的选择和布置应符合相关标准和规范。
